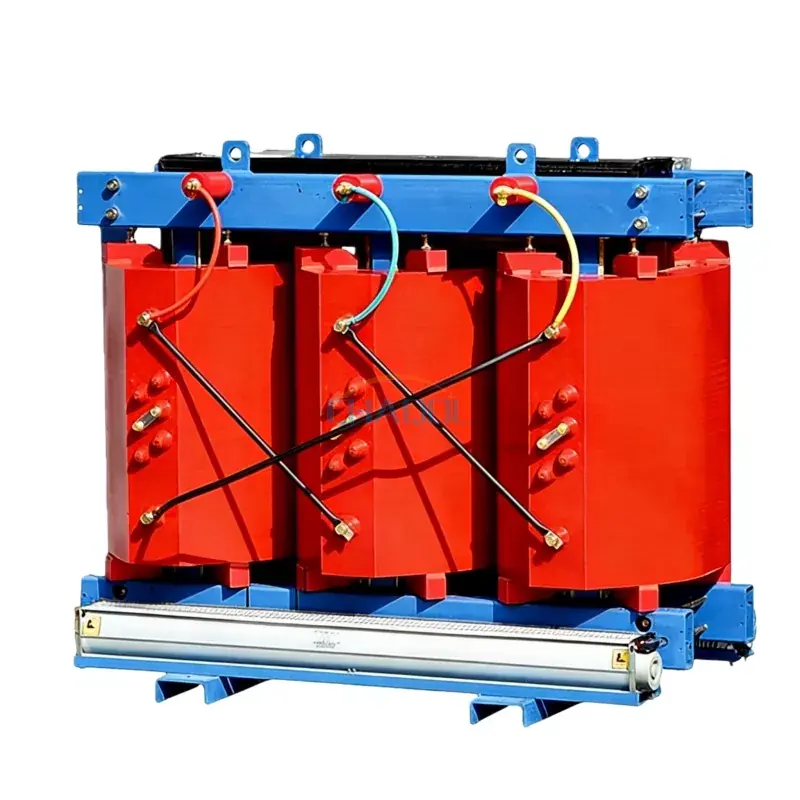

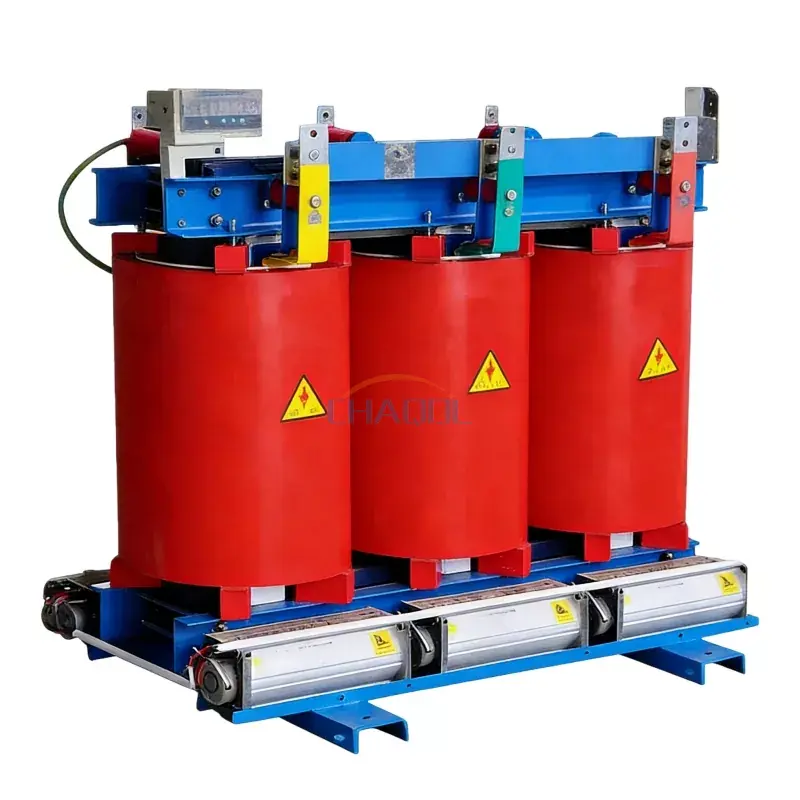

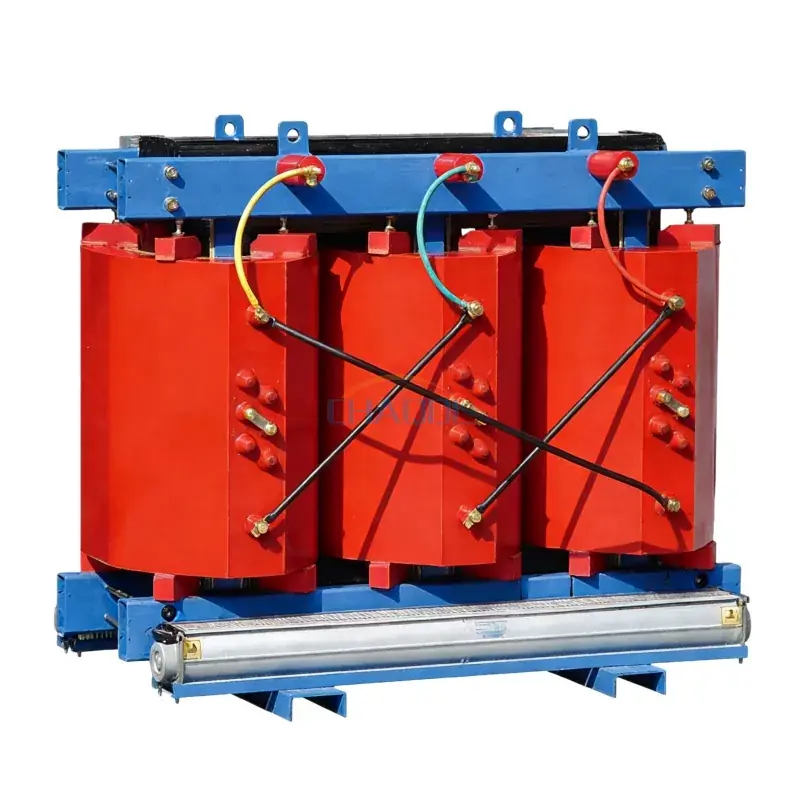

اینترانسفورماتور نوع خشک 10 کیلوولت آمورف آلیاژی(SBH15-H-(30-2500)/10) با یک ساختار عایق غیرغوطهور در روغن طراحی شده است که عملکرد ایمنتر، کاهش خطر آتشسوزی و بهبود عملکرد محیطی را تضمین میکند. این فناوری هسته آلیاژ آمورف پیشرفته را به کار می گیرد که به طور قابل توجهی تلفات بدون بار را کاهش می دهد و کارایی کلی انرژی را در سیستم های توزیع برق مدرن بهبود می بخشد.
در مقایسه با واحدهای معمولی غوطه ور در روغن،ترانسفورماتور نوع خشک 10 کیلوولت آمورف آلیاژیعملکرد پایدار را در محیطهای پر تقاضا مانند ساختمانهای تجاری، کارخانههای صنعتی، سیستمهای انرژی تجدیدپذیر و شبکههای برق شهری که ایمنی و نگهداری کم اهمیت دارند، ارائه میکند.
طراحی ساختاری اینترانسفورماتور نوع خشک 10 کیلوولت آمورف آلیاژیاجازه اتلاف گرما کارآمد و عملکرد مغناطیسی پایدار را می دهد و عمر طولانی و کاهش هزینه عملیاتی را در طول زمان تضمین می کند.
|

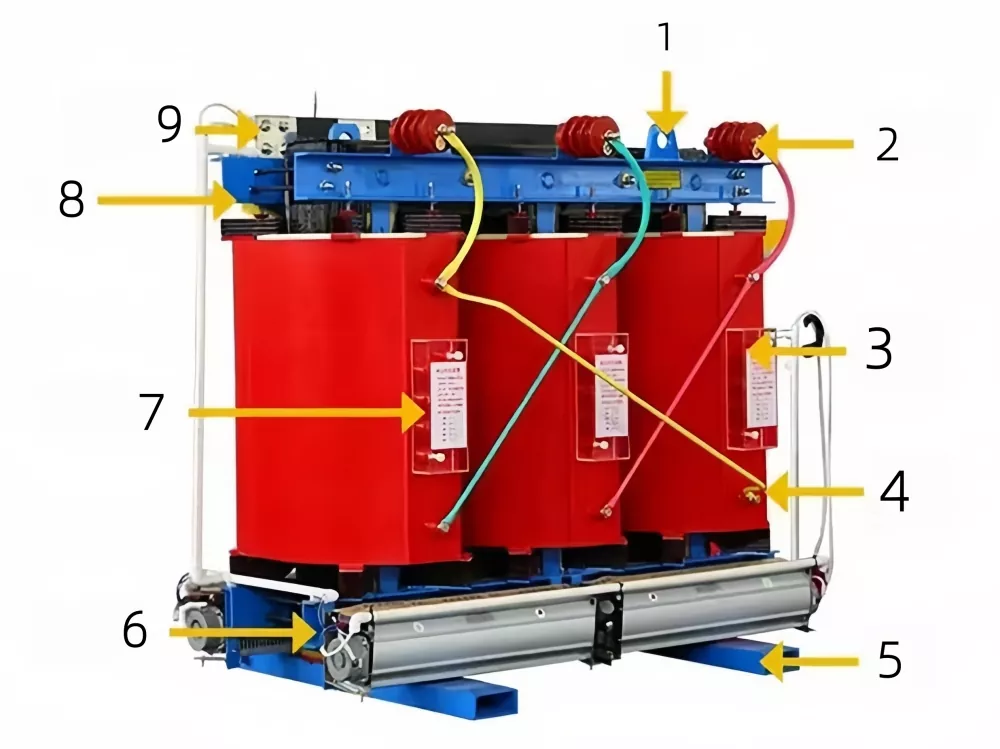

شماره سریال |
نام |
|
1 |
حلقه (ژیمناستیک) |
|
2 |
ترمینال فشار قوی |
|
3 |
کانکتور شیر ولتاژ بالا |
|
4 |
شاتون ولتاژ بالا |
|
5 |
پایه |
|
6 |
پیچ زمین |
|
7 |
کانکتور ولتاژ بالا |
|
8 |
قطعات گیره |
|
9 |
باسبار مسی خروجی ولتاژ پایین |
عملکرد ازترانسفورماتور نوع خشک 10 کیلوولت آمورف آلیاژیبرای سیستم های توزیع کم تلفات و راندمان بالا بهینه شده است. جدول زیر مشخصات اصلی الکتریکی و مکانیکی را در محدوده های مختلف ظرفیت نشان می دهد.
|
ظرفیت نامی (kVA) |
ولتاژ نامی (کیلو ولت) |
جریان بدون بار (%) |
باخت (W) |
ولتاژ امپدانس (%) |
ابعاد (میلی متر) طول * عرض * ارتفاع |
||
|
فشار بالا |
فشار کم |
بدون بار |
بارگذاری کنید |
بارگذاری کنید |
|||
|
30 |
20±2*2.5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
اینترانسفورماتور نوع خشک 10 کیلوولت آمورف آلیاژیبه طور گسترده در توزیع برق صنعتی، سیستم های مترو، مجتمع های تجاری، بیمارستان ها، مراکز داده و پست های انرژی تجدید پذیر استفاده می شود. ساختار خشک آن، آن را به ویژه برای محیط هایی که نیاز به استانداردهای ایمنی بالا در برابر آتش و قابلیت اطمینان عملیات مداوم دارند، مناسب می کند.
با مواد هسته بهینه و طراحی خنک کننده پیشرفته،ترانسفورماتور نوع خشک 10 کیلوولت آمورف آلیاژیاتلاف انرژی را به طور قابل توجهی کاهش می دهد در حالی که خروجی ولتاژ پایدار را حفظ می کند. این یک راه حل طولانی مدت مقرون به صرفه برای پروژه های متمرکز بر بهره وری انرژی و زیرساخت های انرژی پایدار است.
هنگام مقایسهترانسفورماتور نوع خشک 10 کیلوولت آمورف آلیاژیبا جایگزین های استاندارد بازار، چندین تفاوت کلیدی در کارایی، دوام و هزینه چرخه عمر مشخص می شود.
|
مورد مقایسه |
ترانسفورماتور نوع خشک آلیاژی آمورف ما |
ترانسفورماتور خشک فولاد سیلیکونی سنتی |
ترانسفورماتور غوطهور در روغن (نوع بازار رایج) |
|
مواد اصلی |
هسته آلیاژی آمورف کم تلفات |
هسته فولادی سیلیکونی |
هسته فولادی سیلیکونی |
|
از دست دادن انرژی |
تلفات بدون بار بسیار کم |
ضرر متوسط |
ضرر بیشتر |
|
ایمنی |
بدون روغن، طراحی مقاوم در برابر آتش |
نوع خشک، ایمنی متوسط |
خطر نشت روغن و آتش سوزی |
|
تعمیر و نگهداری |
تعمیر و نگهداری کم |
نگهداری متوسط |
نگهداری بالا |
|
طول عمر |
عمر طولانی |
متوسط |
متوسط |
Q1: چه چیزی یک ترانسفورماتور آلیاژی آمورف را کارآمدتر می کند؟
پاسخ: ساختار هسته آمورف به طور قابل توجهی تلفات پسماند را کاهش می دهد و در نتیجه مصرف انرژی بدون بار در مقایسه با هسته های ترانسفورماتور معمولی کاهش می یابد.
Q2: آیا این ترانسفورماتور برای نصب در داخل ساختمان مناسب است؟
پاسخ: بله، طراحی نوع خشک به طور خاص برای محیط های داخلی مانند پست ها، ساختمان های تجاری و تاسیسات صنعتی در نظر گرفته شده است.
Q3: هر چند وقت یک بار ترانسفورماتور نیاز به تعمیر و نگهداری دارد؟
پاسخ: به دلیل عدم وجود روغن عایق و ساختار پایدار سیستم عایق خشک، نیاز به تعمیر و نگهداری حداقل است.
Q4: مزیت اصلی در مقایسه با ترانسفورماتورهای غوطه ور در روغن چیست؟
A: خطرات آتش سوزی و نشت را از بین می برد در حالی که سازگاری بهتر با محیط زیست و نصب آسان تر را ارائه می دهد.
Q5: آیا می تواند شرایط اضافه بار را تحمل کند؟
پاسخ: بله، واحد از خنککننده هوای اجباری پشتیبانی میکند و بسته به پیکربندی، امکان عملیات اضافه بار موقت تا 50٪ را فراهم میکند.
