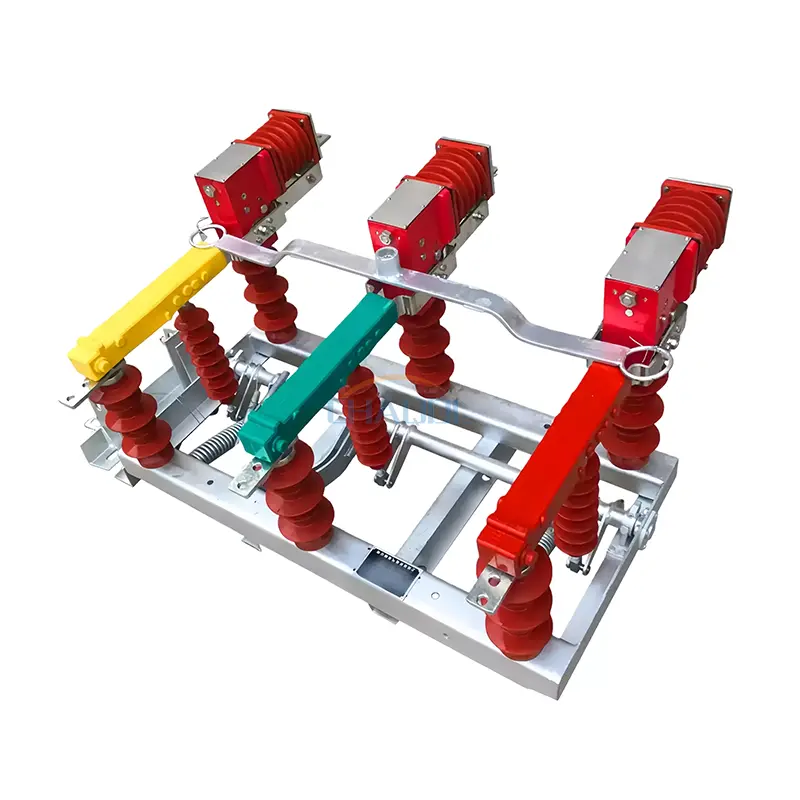

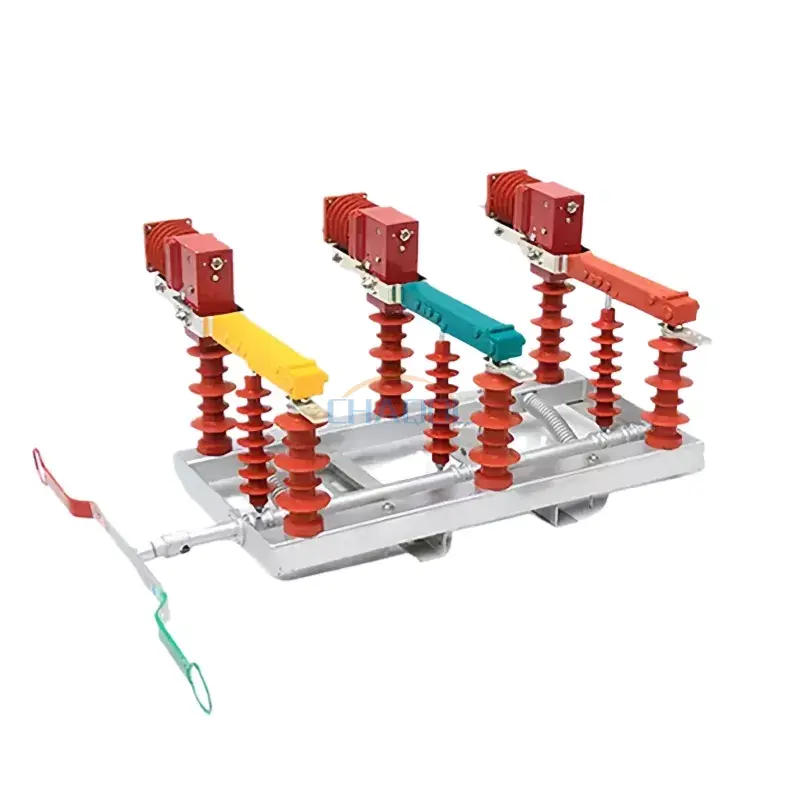

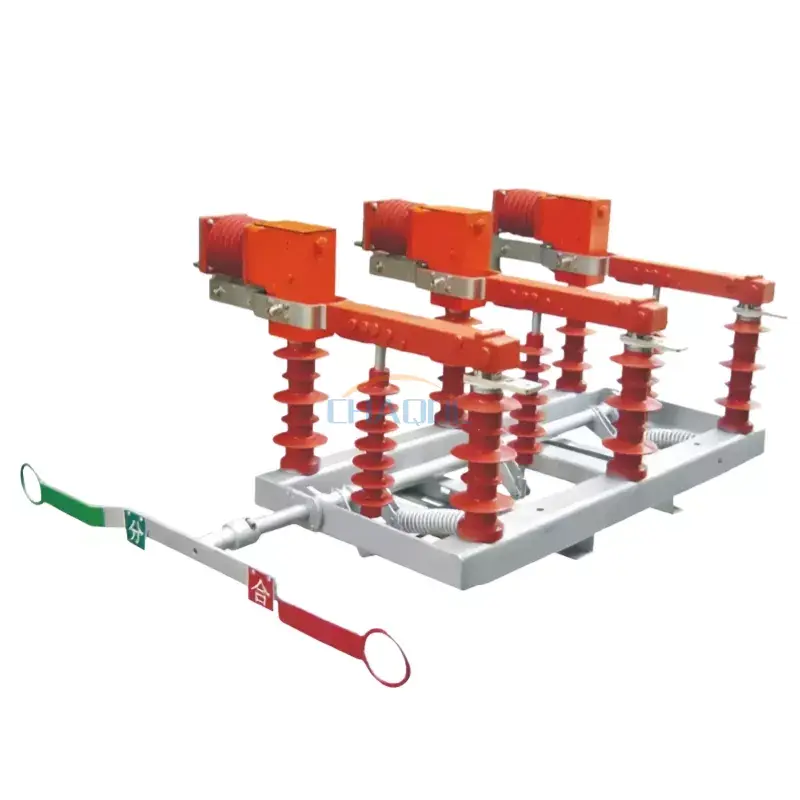

سوئیچ بار ولتاژ بالا در فضای باز

نام پروژه

مقدار پارامتر

ولتاژ نامی

12 کیلو ولت

فرکانس نامی

50 هرتز

جریان نامی

630A

جریان قطع بار فعال نامی

630A

جریان قطعی حلقه بسته نامی

630A

5% جریان قطع بار فعال نامی

31.5A

جریان شارژ و قطع کابل نامی

10A

ظرفیت شکست ترانسفورماتور بدون بار نامی

1600KVA

جریان شکست نامی بانک خازن

100A

ولتاژ تحمل فرکانس برق 1 دقیقه

42/48 کیلو ولت

ضربه رعد و برق مقاومت در برابر ولتاژ

75/85 کیلو ولت

جریان مقاومت کوتاه مدت نامی (پایداری حرارتی)

20KA

مدت زمان اتصال کوتاه نامی

4S

حداکثر جریان مقاومتی نامی (پایداری دینامیکی)

50KA

جریان تولید اتصال کوتاه نامی

50KA

عمر مکانیکی

10000

ضخامت سایش مجاز کنتاکت های خاموش کننده قوس خلاء

1 میلی متر

گشتاور عملیاتی دستی

≤200 نیوتن متر

مونتاژ و تنظیم قطع کننده خلاء برای سوئیچ شکست بار

شکاف تماس

5±1 میلی متر

میانگین سرعت سوئیچینگ

0.2±1.1 متر بر ثانیه

خاموش شدن سه فاز همزمان نیست.

＜5 میلی‌ثانیه

سوئیچینگ سه فاز هماهنگ نیست.

＜2 میلی‌ثانیه

فاصله بین اجسام باردار و فاصله آنها نسبت به زمین.

＞ 200 میلی متر

مقاومت مدار اصلی

≤150μΩ
