سوئیچ قطع بار SF6 24 کیلو ولتی قطب

Model:FLW34-24

Anqiang Power یک تامین کننده در چین از سوئیچ های 24KV SF6 بر روی قطب است. این کلید قطع بار SF6 روی قطب برای ولتاژهای نامی 11KV، 24KV و 33KV با جریان نامی 630A و فرکانس نامی 50/60Hz مناسب است. ما می توانیم محصولات را با توجه به نیازهای پارامتر قدرت کاربر سفارشی و توسعه دهیم.

ارسال استعلام

توضیحات محصول

کلید قطع بار SF6 24 کیلو ولتی (مدل FLW34-24/630-20) یک دستگاه سوئیچینگ بالای قطب است که برای شبکه های توزیع ولتاژ متوسط مدرن طراحی شده است. این به طور گسترده در سیستم های خطوط هوایی برای تغییر جریان بار، جداسازی بخش های خطا و بهبود قابلیت اطمینان شبکه در شبکه های توزیع برق شهری و روستایی استفاده می شود. با محفظه قطع عایق SF6، این تجهیزات عملکرد پایدار خاموشی قوس را تحت شرایط سوئیچینگ مکرر تضمین می کند.

نوع محصول

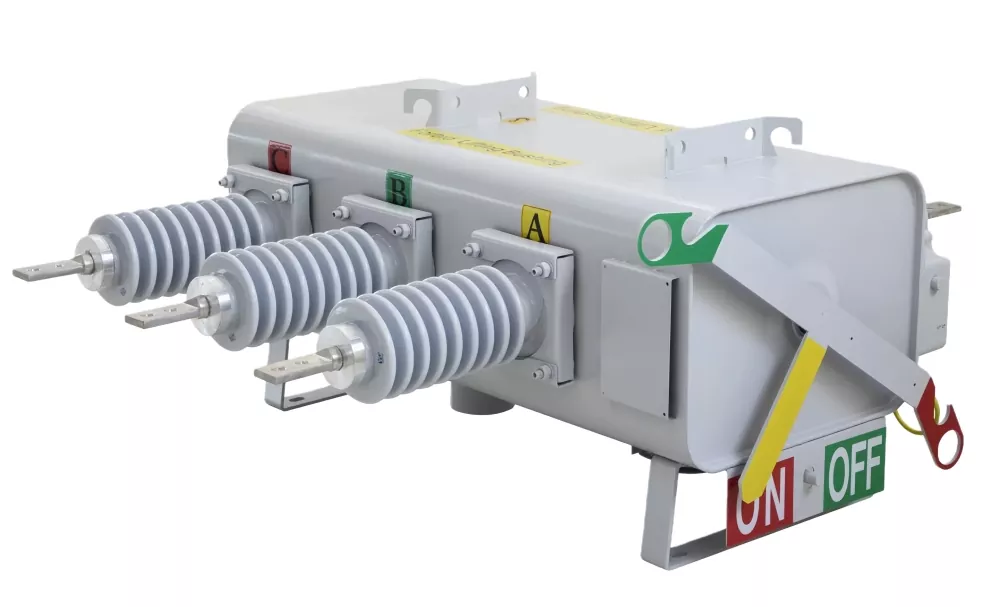

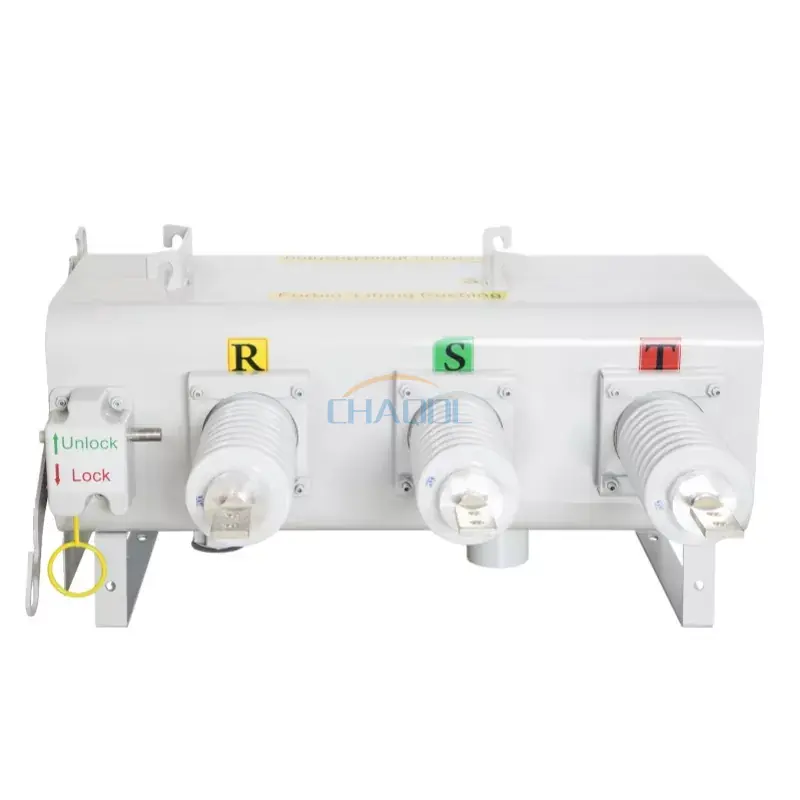

1. بوش سرامیکی، خروجی کابل قالبی.

24kV Pole Mounted SF6 Load Break Switch

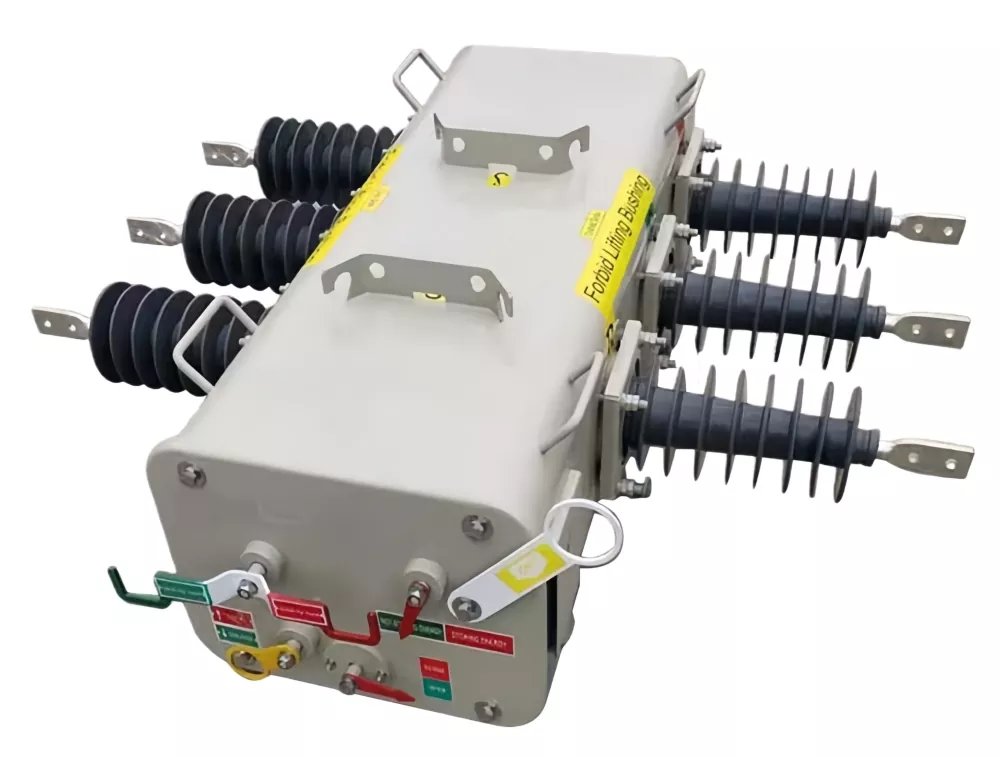

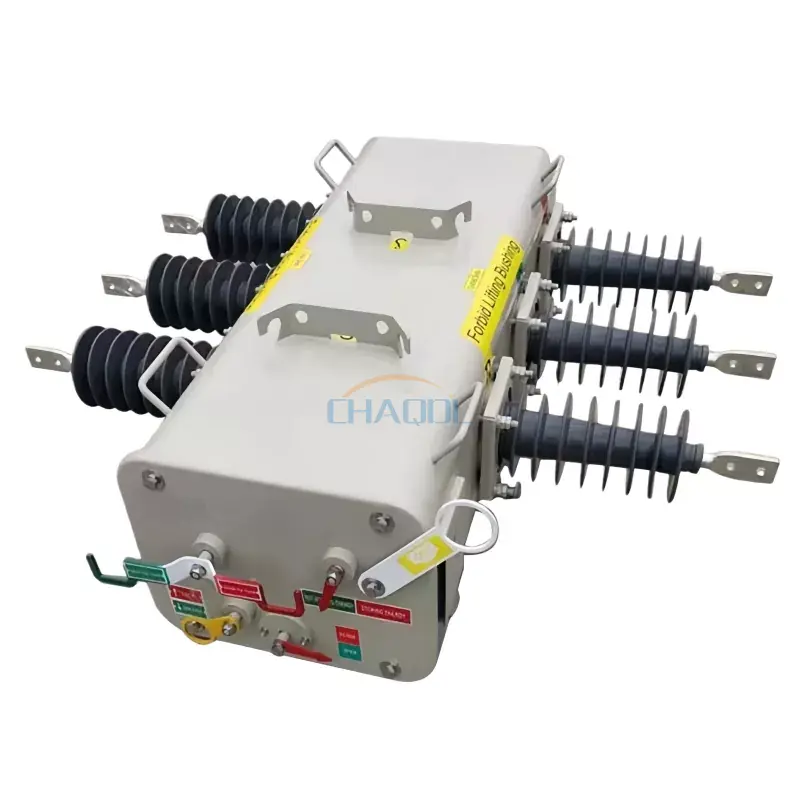

2. آستین لاستیکی یکپارچه، با پایانه های سیم کشی برای خروجی.

24kV Pole Mounted SF6 Load Break Switch

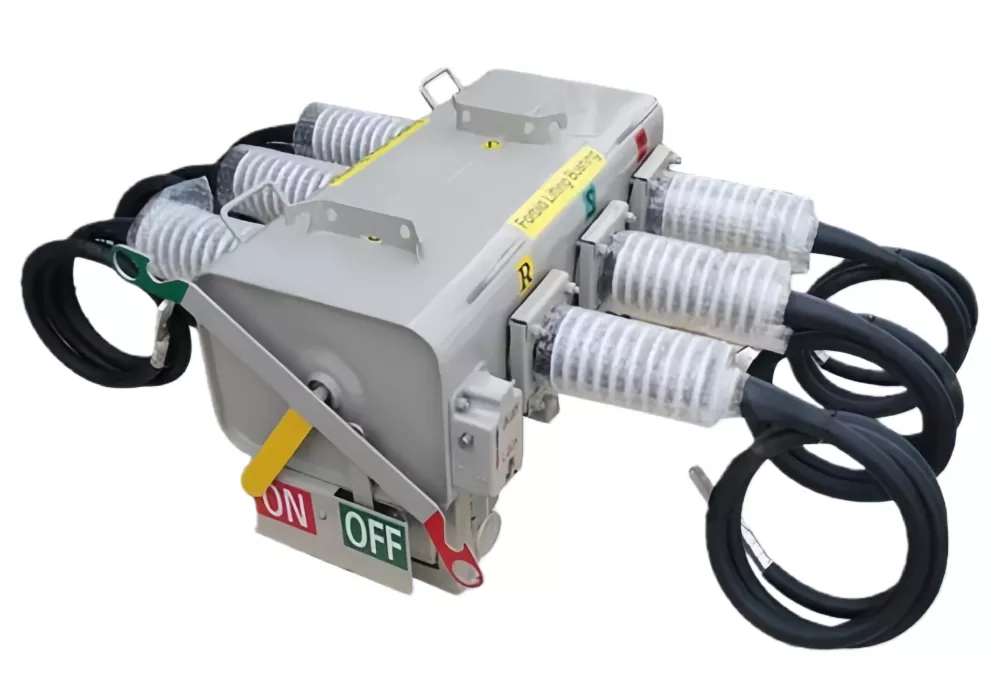

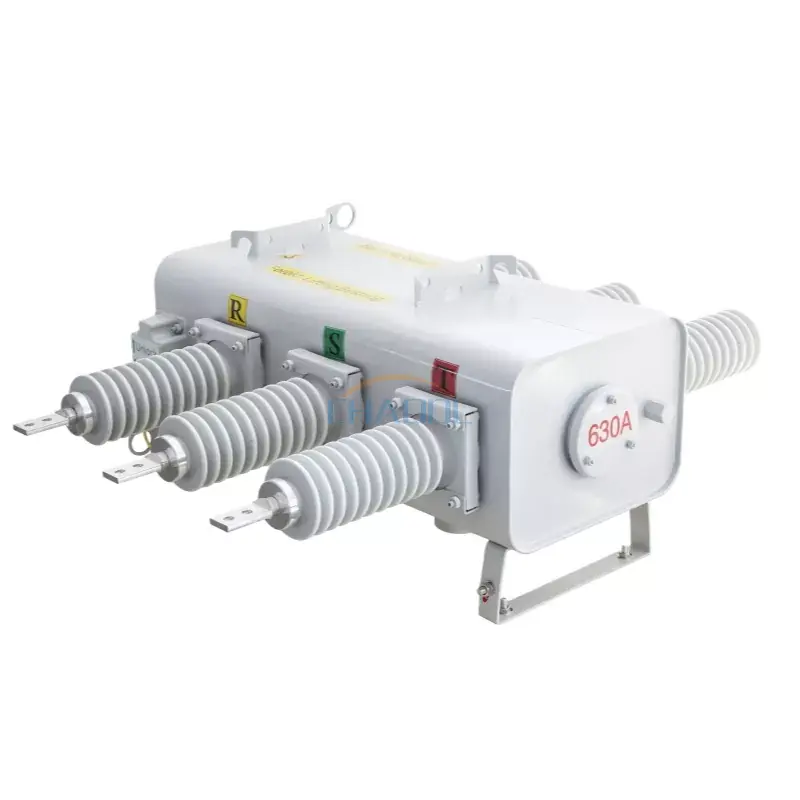

3. آستین سرامیکی، پایانه های سیم کشی برای اتصال خروجی.

24kV Pole Mounted SF6 Load Break Switch

پارامترهای فنی

ولتاژ نامی	11/24/33KV
قدرت نامی	5060 هرتز
جریان نامی	630A
جریان شکست نامی (0.05 مگاپاسکال / 20 ℃)	630A
حداکثر جریان مقاومت	50 کیلو آمپر
جریان بسته شدن کوتاه مدت نامی	50 کیلو آمپر
دارای جریان مقاومت کوتاه مدت	20/4KA/s
جریان شارژ و قطع کابل نامی	25A
شارژ خط نامی و جریان قطع	16A
جریان قطعی حلقه بسته نامی	630A
جریان تحریک	21A
چرخه های قطع جریان نامی	≥400 بار
نرخ نشت نسبی گاز	≤1٪ در سال
میزان رطوبت گاز SF6 در تحویل کارخانه	≤150ppm
مقدار عملکرد سوئیچ محتوای رطوبت گاز SF6	≤300ppm
عملیات پایداری مکانیکی	6000 بار
ولتاژ نامی عملیات و ولتاژ نامی مدار کمکی	DC220/110/48/24 AC220/110
رتبه حفاظتی محفظه و کنترلر	IP44

دامنه کاربرد

برای سیستم های اتوماسیون توزیع، خطوط هوایی اصلی حلقه و تقسیم بندی فیدر در پست ها و شبکه های برق صنعتی مناسب است. از حالت‌های دستی، برقی و کنترل از راه دور پشتیبانی می‌کند و آن را برای ارتقای شبکه هوشمند و ایستگاه‌های فرعی بدون مراقبت سازگار می‌سازد.

در استقرار عملی،سوئیچ قطع بار SF6 24 کیلو ولتی قطبمعمولاً بر روی تیرهای برق بتنی یا فولادی نصب می شود، که امکان جداسازی سریع خطا و کاهش مدت زمان قطع در سیستم های توزیع سربار را فراهم می کند. ساختار فشرده آن همچنین استفاده از زمین و پیچیدگی نصب را کاهش می دهد.

طراحی سازه و اصل عملیات

این تجهیزات از گاز SF6 به عنوان عایق و محیط خاموش کننده قوس استفاده می کند. در طول عملیات سوئیچینگ، جریان گاز در داخل محفظه آب بندی شده به سرعت قوس را خاموش می کند و از قطع قابل اعتماد بار و جریان های اتصال کوتاه اطمینان حاصل می کند.

سیستم کنترل در یک محفظه فولادی ضد زنگ مهر و موم شده با درجه حفاظتی بالا قرار گرفته است که امکان عملکرد پایدار در شرایط رطوبت، گرد و غبار و تغییرات دما را فراهم می کند. رابط های ارتباطی از نظارت از راه دور پشتیبانی می کنند که امکان ادغام در پلت فرم های اتوماسیون توزیع را فراهم می کند.

یکی دیگر از ویژگی های کلیدیسوئیچ قطع بار SF6 24 کیلو ولتی قطبطراحی مدولار آن بر روی قطب است که نصب را ساده می کند و نیازهای تعمیر و نگهداری را در طول چرخه عمر محصول به حداقل می رساند.

مزایای فنی

در مقایسه با دستگاه های سوئیچینگ سربار معمولی، این تجهیزات عملکرد عایق بهبود یافته، عمر طولانی تر و کاهش تلفات عملیاتی را ارائه می دهد. ساختار SF6 مهر و موم شده خطرات آلودگی خارجی را حذف می کند و استحکام دی الکتریک ثابت را در طول عملیات طولانی مدت تضمین می کند.

اینسوئیچ قطع بار SF6 24 کیلو ولتی قطبهمچنین از سناریوهای عملیاتی با فرکانس بالا پشتیبانی می کند و آن را برای شبکه های توزیع با انتقال بار مکرر و نیازهای سوئیچینگ مناسب می کند.

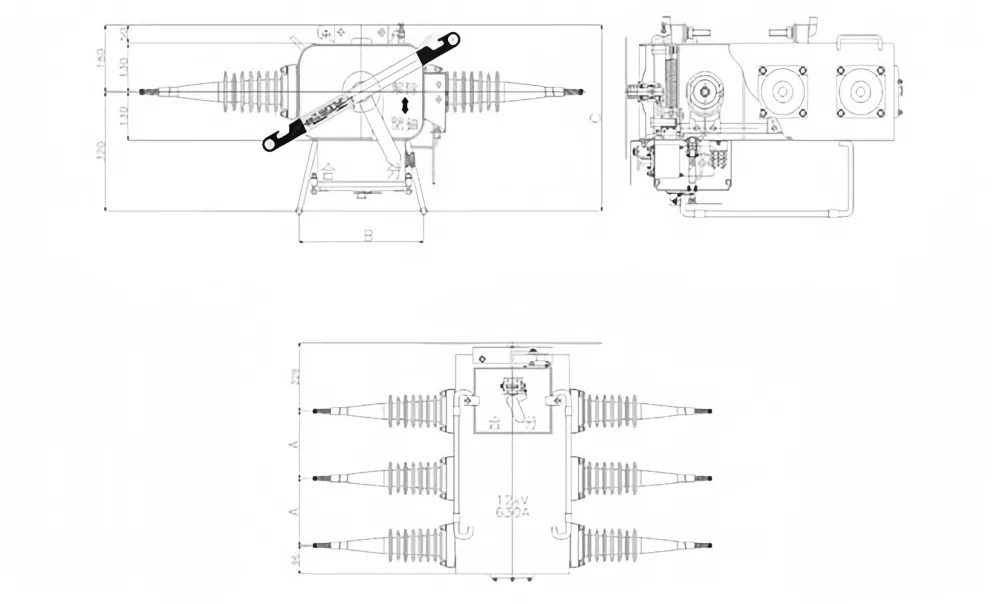

ابعاد محصول

24kV Pole Mounted SF6 Load Break Switch

ابعاد خارجی (میلی متر)				ابعاد نصب (میلی متر)	فاصله خزشی بوشینگ (میلی متر)
	A	B	C	W*H
11 کیلو ولت	250	435	500	500*290	556
24 کیلو ولت	300	435	500	500*290	840
33 کیلو ولت	350	435	500	700*290	1250

شرایط عملیاتی

این تجهیزات برای نصب در فضای باز در شبکه های توزیع با شرایط محیطی متفاوت طراحی شده است. این دستگاه تحت تغییرات دما، رطوبت و سطوح آلودگی متوسط به طور قابل اعتماد عمل می کند و برای مناطق مختلف جغرافیایی مناسب است.

در کاربردهای توزیع سربار،سوئیچ قطع بار SF6 24 کیلو ولتی قطبعملکرد پایدار را حتی در چرخه های سوئیچینگ مکرر و عملکرد مداوم طولانی مدت حفظ می کند.

سوالات متداول

Q1: عملکرد اصلی این تجهیزات چیست؟
A: برای سوئیچ جریان بار و جداسازی مقاطع معیوب در شبکه های توزیع فشار متوسط استفاده می شود.

Q2: آیا می توان آن را در سیستم های شبکه هوشمند ادغام کرد؟
پاسخ: بله، از عملیات از راه دور پشتیبانی می کند و می تواند در سیستم های اتوماسیون توزیع ادغام شود.

Q3: از چه نوع نصبی استفاده می کند؟
A: این یک طراحی روی قطب مناسب برای نصب خطوط هوایی است.

Q4: آیا به تعمیر و نگهداری مکرر نیاز دارد؟
A: خیر، ساختار SF6 مهر و موم شده به طور قابل توجهی نیازهای تعمیر و نگهداری را کاهش می دهد.

Q5: معمولاً در کجا اعمال می شود؟
A: به طور گسترده ای در شبکه های توزیع شهری، پروژه های برق رسانی روستایی، مناطق صنعتی و سیستم های برق راه آهن استفاده می شود.
