چکیده مقاله
رامدار شکن داخلی 17.5 کیلو ولت نوع ثابتیک دستگاه کلید ولتاژ متوسط حیاتی است که برای اطمینان از توزیع ایمن، پایدار و کارآمد برق در محیطهای صنعتی، تجاری و شهری طراحی شده است. این مقاله به بررسی ساختار، اصول کار، مزایای فنی، ملاحظات نصب، و الزامات نگهداری میپردازد. همچنین به نگرانی های رایج مشتری مانند قابلیت اطمینان، عملکرد قطع قوس، خطرات ایمنی و بهینه سازی هزینه چرخه عمر می پردازد. با درک این جنبه ها، اپراتورها و مهندسان می توانند تصمیمات آگاهانه تری در هنگام انتخاب تجهیزات حفاظتی ولتاژ متوسط بگیرند.
فهرست مطالب

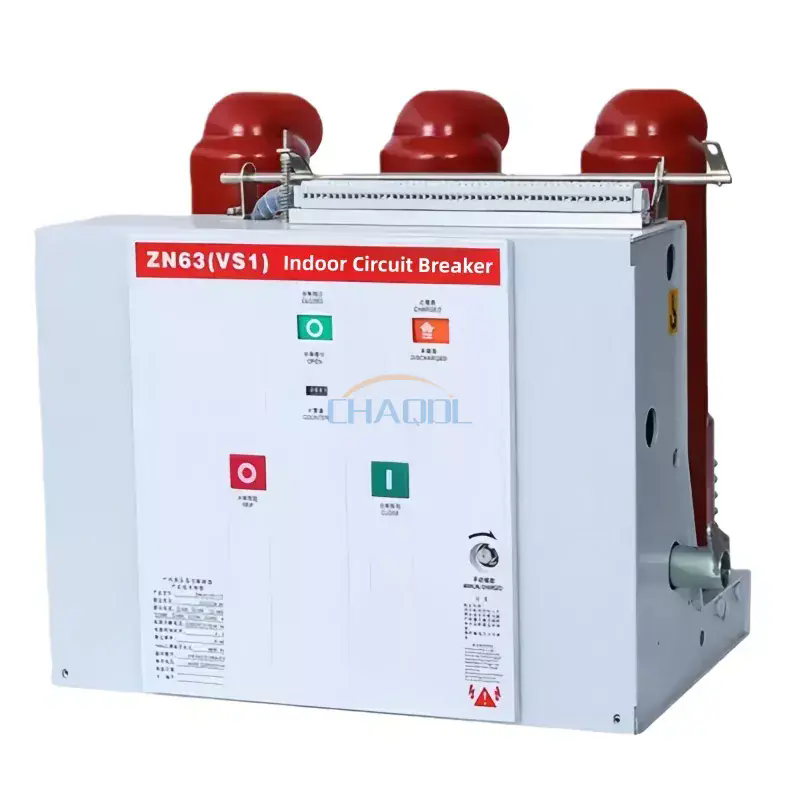

رامدار شکن داخلی 17.5 کیلو ولت نوع ثابتبرای سیستم های قدرت ولتاژ متوسط که در آن وقفه پایدار و ایزولاسیون قابل اطمینان خطا مورد نیاز است طراحی شده است. این به طور گسترده در پست های داخلی، شبکه های توزیع صنعتی و سیستم های زیرساخت انرژی استفاده می شود که در آن محدودیت های فضا و ایمنی عملیاتی نگرانی های حیاتی هستند.
برخلاف دستگاه های حفاظتی ولتاژ پایین، این شکن به طور خاص برای کنترل جریان های خطای پرانرژی طراحی شده است و در عین حال یکپارچگی عایق و ثبات عملیاتی را حفظ می کند. ساختار نصب ثابت آن پایداری مکانیکی و کاهش پیچیدگی نگهداری را در مقایسه با طرحهای قابل برداشت تضمین میکند.
این مدار شکن فناوری قطع خلاء را با پیکربندی نصب ثابت ادغام می کند. قطع کننده خلاء خاموشی سریع قوس را تضمین می کند، در حالی که ساختار ثابت استحکام مکانیکی بالا و حداقل رابط های متحرک را فراهم می کند.
اجزای اصلی ساختاری عبارتند از:
این طرح فشردگی و قابلیت اطمینان را در اولویت قرار می دهد و آن را برای اتاق های تابلوی بسته در داخل خانه مناسب می کند.
قابلیت اطمینان عملیاتی یک مدارشکن داخلی 17.5 کیلوولتی نوع ثابت از دقت مهندسی و ساختار عایق بهینه آن ناشی می شود.
این ویژگی ها به طور مستقیم به نقاط درد عملیاتی رایج مانند ناپایداری قوس، توقف مکرر تعمیر و نگهداری و محدودیت های فضا در سیستم های توزیع برق مدرن می پردازند.
مدار شکن داخلی 17.5 کیلوولت نوع ثابت به دلیل سازگاری و قابلیت اطمینان آن به طور گسترده در صنایع مختلف استفاده می شود.
در هر سناریو، بریکر کنترل بار پایدار، جداسازی خطا و حفاظت سیستم را تحت شرایط الکتریکی دینامیکی تضمین میکند.
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 17.5 کیلو ولت |
| فرکانس رتبه بندی شده | 50/60 هرتز |
| رسانه قطع کننده | وکیوم |
| جریان رتبه بندی شده | 630A - 3150A (بسته به مدل) |
| ظرفیت قطع اتصال کوتاه | تا 31.5 کیلو آمپر |
| نوع نصب | نوع داخلی ثابت |
| استقامت مکانیکی | بیش از 10000 عملیات |
این پارامترها توانایی شکن را برای کار تحت فشار الکتریکی بالا و در عین حال حفظ یکپارچگی مکانیکی طولانی مدت نشان می دهد.
نصب مناسب برای اطمینان از قابلیت اطمینان طولانی مدت و به حداقل رساندن ریسک عملیاتی ضروری است. به طور کلی مراحل زیر توصیه می شود:
نصب نادرست ممکن است منجر به گرمای بیش از حد، خرابی دی الکتریک یا کاهش عملکرد سوئیچ شود.
اگرچه طراحی نوع ثابت الزامات تعمیر و نگهداری را کاهش می دهد، بازرسی دوره ای هنوز برای عملیات ایمن ضروری است.
تعمیر و نگهداری پیشگیرانه عملکرد پایدار را تضمین می کند و خاموشی های غیرمنتظره را در سیستم های زیرساخت حیاتی کاهش می دهد.
| ویژگی | قطع کننده نوع ثابت | نوع شکن قابل برداشت |
|---|---|---|
| راحتی تعمیر و نگهداری | متوسط | بالا |
| پیچیدگی نصب | کم | بالاتر |
| فضای مورد نیاز | فشرده | بزرگتر |
| انعطاف پذیری عملیاتی | متوسط | بالا |
| کارایی هزینه | اقتصادی تر | هزینه بالاتر |
بریکرهای نوع ثابت در کاربردهایی که پایداری، طراحی فشرده و کارایی هزینه بر انعطاف پذیری مدولار اولویت دارند، ترجیح داده می شوند.
Q1: چه چیزی یک قطع کننده نوع ثابت 17.5KV را برای استفاده در فضای داخلی مناسب می کند؟
این دستگاه با سیستم های عایق فشرده و فناوری وقفه خلاء طراحی شده است که آن را برای محیط های بسته ایمن و کارآمد می کند.
Q2: هر چند وقت یکبار باید تعمیر و نگهداری انجام شود؟
به طور معمول یک یا دو بار در سال بسته به شرایط عملیاتی و چرخه بار.
Q3: مزیت اصلی وقفه خلاء چیست؟
انقراض سریع قوس را تضمین می کند و فرسایش تماسی را کاهش می دهد، طول عمر و قابلیت اطمینان را بهبود می بخشد.
Q4: آیا می توان از آن در سیستم های انرژی تجدید پذیر استفاده کرد؟
بله، معمولاً در پست های برق خورشیدی و بادی برای توزیع ولتاژ متوسط ادغام می شود.
Q5: چه شرایط محیطی بر عملکرد تأثیر می گذارد؟
رطوبت بالا، تجمع گرد و غبار و تهویه ضعیف ممکن است عملکرد عایق را کاهش دهد و باید کنترل شود.
مدار شکن داخلی 17.5 کیلو ولت نوع ثابت نقشی حیاتی در تضمین توزیع پایدار، ایمن و کارآمد برق در سراسر سیستم های الکتریکی مدرن ایفا می کند. فناوری وقفه مبتنی بر خلاء، طراحی فشرده و طول عمر عملیاتی طولانی آن را به یک راه حل ترجیحی برای کاربردهای داخلی با ولتاژ متوسط تبدیل کرده است. مهندسان و اپراتورهایی که به دنبال عملکرد قابل اعتماد با کاهش هزینه های تعمیر و نگهداری هستند می توانند به طور قابل توجهی از این راه حل سود ببرند.
برای راه حل های مهندسی با کیفیت بالا و تنظیمات سفارشی،قدرت آنچیانگمحصولات حرفه ای را ارائه می دهد که برای محیط های الکتریکی سخت طراحی شده اند.با ما تماس بگیریدبرای کسب اطلاعات بیشتر در مورد مشخصات، پشتیبانی فنی، و راه حل های توزیع مناسب.
