توزیع ولتاژ متوسط قابل اعتماد به سوئیچینگ ایمن، مدیریت موثر فیدر و تجهیزات قابل اعتماد در فضای باز بستگی دارد.قدرت آنچیانگرا تامین می کند24کلید قطع کننده بار SF6 نصب شده بر روی قطبطراحی شده برای شبکه های توزیع برق سربار که نیاز به سوئیچینگ بار قابل اعتماد، عملیات انعطاف پذیر و یکپارچه سازی عملی با سیستم های اتوماسیون توزیع دارند. درک اصل عملیات، مشخصات فنی و الزامات نصب، به شرکت‌های برق، اپراتورهای صنعتی و پیمانکاران برق کمک می‌کند تا تصمیمات خرید آگاهانه را اتخاذ کنند.

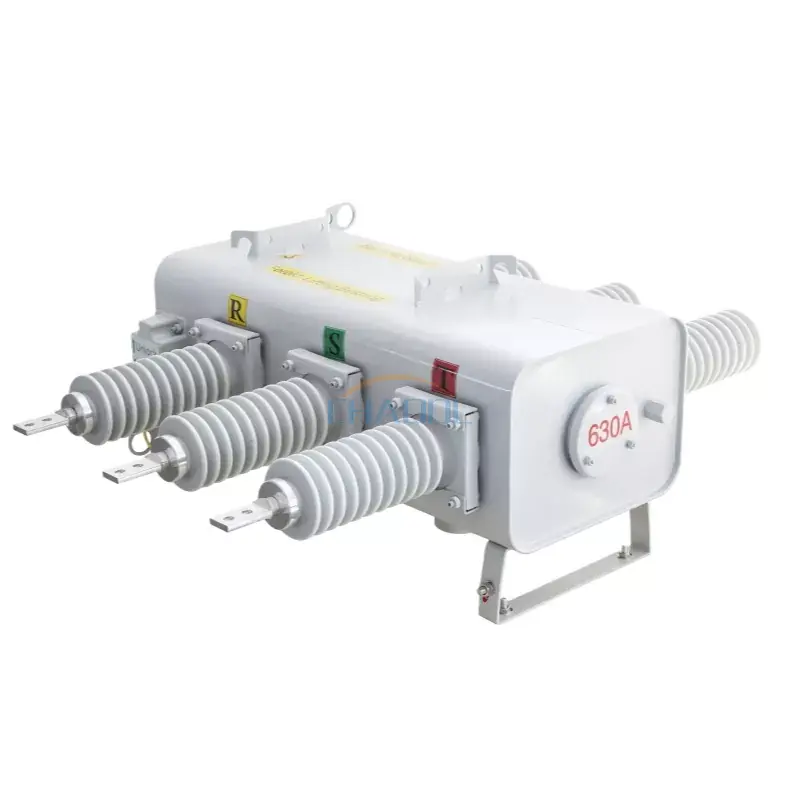

کلید قطع کننده بار SF6 24 کیلو ولتی یک دستگاه کلید ولتاژ متوسط در فضای باز است که از گاز هگزا فلوراید گوگرد (SF6) برای عایق کاری و خاموش کردن قوس استفاده می کند. نصب شده بر روی یک قطب شهری، به اپراتورها کمک می کند تا جریان بار را کنترل کنند، فیدرهای سربار را به بخش های قابل مدیریت تقسیم کنند و از عملیات سوئیچینگ برنامه ریزی شده پشتیبانی کنند. سری Anqiang Power FLW34-24 با جریان نامی 630A، گزینه های ولتاژ 11kV، 24kV و 33kV و گزینه های عملیاتی دستی، الکتریکی و راه دور فهرست شده است. این راهنما اصل کار، پارامترهای فنی اصلی، کاربردها، معیارهای انتخاب و ملاحظات نگهداری برای پروژه های شبکه توزیع را توضیح می دهد.
کلید قطع بار SF6 24 کیلو ولتی یک دستگاه سوئیچینگ در فضای باز است که در شبکه های توزیع بالای ولتاژ متوسط استفاده می شود. هدف اصلی آن ایجاد و قطع جریان های بار مشخص تحت شرایط عملیاتی نامی آن است. با فعال کردن سوئیچینگ کنترل شده در نقاط انتخاب شده در امتداد فیدر، به شرکت های برق کمک می کند تا توزیع برق را مدیریت کنند و بخش ها را برای اهداف عملیاتی جدا کنند.
این اصطلاح سه ویژگی مهم را توصیف می کند:
محصول Anqiang Power FLW34-24 برای گزینه های ولتاژ نامی 11kV، 24kV و 33kV با جریان نامی 630A فهرست شده است. پیکربندی مناسب باید با توجه به نیازهای الکتریکی شبکه و رتبه‌بندی محصول تایید شده توسط سازنده انتخاب شود.
برخلاف یک قطع کننده ساده، یک کلید قطع بار برای قطع جریان بار مشخص طراحی شده است. با این حال، نباید به طور خودکار به عنوان یک قطع کننده مدار در نظر گرفته شود که قادر به قطع هر جریان اتصال کوتاه است. حفاظت از خطای مورد نیاز باید توسط یک سیستم حفاظتی هماهنگ و تجهیزات مناسب ارائه شود.
اصل عملیات، حرکت تماس مکانیکی را با خواص عایق الکتریکی و اطفاء قوس گاز SF6 ترکیب می کند. هنگامی که کنتاکت ها هنگام حمل جریان از هم جدا می شوند، ممکن است یک قوس الکتریکی بین آنها ایجاد شود. محفظه سوئیچینگ برای کنترل و خاموش کردن این قوس تحت شرایط عملکرد مشخص شده دستگاه طراحی شده است.
هنگامی که سوئیچ بسته است، کنتاکت های رسانای آن مسیر جریان مورد نظر را فراهم می کنند. برق از طریق مدار توزیع سربار به ترانسفورماتورهای پایین دست، تأسیسات صنعتی، ساختمان های تجاری یا سایر بارهای متصل جریان می یابد.
هنگامی که یک عملیات سوئیچینگ مجاز مورد نیاز است، مکانیسم عملیاتی کنتاکت ها را حرکت می دهد. سیستم وقفه مبتنی بر SF6 به خاموش کردن قوس ایجاد شده در حین جداسازی تماس کمک می کند، مشروط بر اینکه شرایط جریان و سوئیچینگ در محدوده قابلیت های درجه بندی تجهیزات باقی بماند.
اپراتورها می توانند از سوئیچ های دارای موقعیت استراتژیک برای تقسیم یک فیدر توزیع به بخش ها استفاده کنند. این ترتیب از نگهداری برنامه ریزی شده، انتقال بار و جداسازی بخش های شبکه تعیین شده پشتیبانی می کند. جداسازی واقعی خطا به طرح حفاظتی، تشخیص خطا، ترتیب سوئیچینگ و هماهنگی با دستگاه های بالادست و پایین دست بستگی دارد.
بسته به پیکربندی انتخاب شده، سوئیچ می تواند از عملکرد دستی، الکتریکی یا از راه دور پشتیبانی کند. هنگامی که کنترلرها و رابط های ارتباطی سازگار گنجانده شوند، می تواند بخشی از یک سیستم اتوماسیون توزیع را نیز تشکیل دهد.
برای گزینه های تجهیزات اضافی، خریداران می توانند محدوده محصول سوئیچ بار ولتاژ متوسط Anqiang Power را بررسی کنند و قبل از نهایی کردن مشخصات پروژه، ترتیبات مختلف سوئیچینگ را مقایسه کنند.
پارامترهای فنی تعیین می کنند که آیا سوئیچ برای یک شبکه خاص مناسب است یا خیر. جدول زیر مشخصات کلیدی منتشر شده برای محصول Anqiang Power FLW34-24/630-20 را خلاصه می کند. مقادیر باید قبل از تدارک در برابر برگه داده فعلی و پیکربندی تایید شده تأیید شوند.
| پارامتر | مشخصات منتشر شده | در نظر گرفتن انتخاب |
|---|---|---|
| مدل محصول | FLW34-24 / FLW34-24/630-20 | تعیین دقیق مدل را در نقل قول و دیتاشیت تایید کنید. |
| گزینه های ولتاژ نامی | 11 کیلو ولت، 24 کیلو ولت، 33 کیلو ولت | نسخه انتخاب شده را با الزامات ولتاژ و عایق شبکه مطابقت دهید. |
| جریان نامی | 630A | جریان بار مداوم و شرایط عملیاتی مورد انتظار را بررسی کنید. |
| فرکانس نامی | 50/60 هرتز در صفحه محصول ذکر شده است | فرکانس مربوطه را برای پیکربندی سفارش داده شده تأیید کنید. |
| حداکثر جریان مقاومت | 50 کیلو آمپر | اساس آزمایش، مدت زمان و هماهنگی با سطوح خطای سیستم را بررسی کنید. |
| دارای جریان مقاومت کوتاه مدت | 20/4kA/s همانطور که ذکر شد | شفاف سازی نماد و مدت زمان قابل اجرا آن را درخواست کنید. |
| جریان شارژ و قطع کابل نامی | 25A | مناسب بودن را برای وظیفه تعویض کابل خاص تأیید کنید. |
| شارژ خط نامی و جریان قطع | 16A | برنامه سوئیچینگ خط هوایی مورد نظر را تأیید کنید. |
| عملیات مکانیکی | 6000 عملیات ذکر شده | شرایط تست و برنامه نگهداری را بررسی کنید. |
| نرخ نشت نسبی گاز | نه بیشتر از 1٪ در سال، همانطور که ذکر شده است | استاندارد و روش اندازه گیری قابل اجرا را تأیید کنید. |
| حفاظت از محفظه و کنترلر | IP44 ذکر شده است | قرار گرفتن در معرض، قرارگیری کابینت و نیازهای اضافی حفاظت از محیط زیست را ارزیابی کنید. |
نکته مهم مشخصات:فهرست پارامترهای منتشر شده شامل ورودی های اختصاری یا بالقوه مبهم است، از جمله نماد فرکانس و نماد جریان کوتاه مدت. این مقادیر نباید به عنوان نتایج آزمایش تایید شده بدون تایید شرکت Anqiang Power تفسیر شوند. به طور خاص، درجه مقاومت در اوج با ظرفیت قطعی اتصال کوتاه یکسان نیست.
برای مستندات پروژه، گزارش‌های آزمایش نوع، سطوح عایق، جزئیات مکانیسم عملیاتی، ولتاژ کنترل، ترتیب ترمینال و نقشه‌های نصب را نیز درخواست کنید. این اسناد به مهندسان کمک می کند تا به جای تکیه بر یک رتبه بندی واحد، مجموعه سوئیچینگ کامل را ارزیابی کنند.
هنگامی که به درستی طراحی و نگهداری شود، سوئیچ شکست بار SF6 چندین مزیت عملی را برای سیستم های توزیع سربار ارائه می دهد.
ساخت و ساز روی قطب تجهیزات سوئیچینگ را مستقیماً روی ساختار توزیع قرار می دهد. این می تواند نیاز به فضای اضافی در سطح زمین را کاهش دهد و از چیدمان های فیدر پشتیبانی کند که در آن اتاق برق داخلی اختصاصی غیرعملی است.
SF6 دارای خواص دی الکتریک قوی است و به طور گسترده در تجهیزات الکتریکی با ولتاژ بالا استفاده می شود. در یک محفظه سوئیچینگ که به درستی مهندسی شده است، از عملکرد عایق و خاموش کردن قوس پشتیبانی می کند. قابلیت سوئیچینگ واقعی به طراحی تماس، وضعیت گاز، مکانیسم عملیاتی و وظیفه نامی بستگی دارد.
گزینه های دستی، موتوری و کنترل از راه دور می توانند نیازهای عملیاتی مختلفی را برآورده کنند. سوئیچینگ از راه دور ممکن است نیاز به بازدیدهای میدانی را در طول پیکربندی مجدد شبکه معمول کاهش دهد، مشروط بر اینکه سیستم کنترل و زیرساخت ارتباطی به درستی پیاده‌سازی شوند.
هنگامی که با کنترلرها و سیستم های نظارتی سازگار یکپارچه می شود، یک سوئیچ روی قطب می تواند به مدیریت خودکار فیدر کمک کند. مهندسان باید پروتکل های ارتباطی، نیازهای برق کمکی، منطق کنترل و ترتیبات قفلی را قبل از سفارش تأیید کنند.
یک محفظه سوئیچینگ مهر و موم شده می تواند قرار گرفتن در معرض اجزای داخلی را در معرض آلودگی خارجی محدود کند. با این وجود، کمتر نیاز به تعمیر و نگهداری معمولی به معنای عملیات بدون تعمیر و نگهداری نیست. پیوندهای مکانیکی، مدارهای کنترل، اجزای عایق و پارامترهای مربوط به گاز همچنان طبق دستورالعمل سازنده نیاز به بازرسی دارند.
یکی دیگر از ملاحظات مسئولیت زیست محیطی است. SF6 یک گاز گلخانه ای قوی است، بنابراین دارندگان تجهیزات باید پیشگیری از نشت، بازیابی گاز و مدیریت سازگار با پایان عمر را اجرا کنند. بسته به مقررات محلی و اهداف پایداری پروژه، فن‌آوری‌های عایق جایگزین نیز ممکن است ارزش ارزیابی را داشته باشند.
یک سوئیچ 24 کیلوولتی پایه SF6 Load Break برای کاربردهای توزیع در فضای باز زمانی که درجه بندی الکتریکی و مشخصات محیطی آن با نصب مطابقت دارد، مناسب است.
مناسب بودن کاربرد به بیش از ولتاژ اسمی بستگی دارد. سطوح اتصال کوتاه، وظایف سوئیچینگ، دمای محیط، ارتفاع، شدت آلودگی، بارگذاری باد، قدرت نصب و عملکردهای کنترلی مورد نیاز باید ارزیابی شوند.
تیم های تدارکاتی باید به جای انتخاب یک دستگاه تنها بر اساس ولتاژ و جریان، محیط عملیاتی کامل را ارزیابی کنند. یک بررسی ساختاریافته می تواند شکاف های مشخصات را کاهش دهد و از تغییرات پرهزینه در طول نصب جلوگیری کند.
خریدارانی که تجهیزات سوئیچینگ را با هم مقایسه می کنند باید تمایز بین سوئیچ بار و قطع کننده مدار را نیز درک کنند. یک سوئیچ بار وظایف کلیدزنی عادی مشخص شده را انجام می دهد، در حالی که یک قطع کننده مدار دارای رتبه مناسب برای قطع جریان های خطا در محدوده قابلیت قطعی اعلام شده خود طراحی شده است. طراحی حفاظت سیستم تعیین می کند که کدام دستگاه ها مورد نیاز هستند و چگونه با هم کار می کنند.
نصب صحیح برای عملکرد ایمن تجهیزات ولتاژ متوسط در فضای باز ضروری است. نصب و راه اندازی باید توسط پرسنل برق واجد شرایط و تحت رویه های تایید شده، با مدار ایزوله و تمامی کنترل های ایمنی مربوطه در محل انجام شود.
فواصل تعمیر و نگهداری باید از دستورالعمل های سازنده، مقررات الکتریکی قابل اجرا و محیط عملیاتی واقعی پیروی کند. فرکانس بازرسی ممکن است در جایی که تجهیزات آب و هوای شدید، آلودگی شدید، تعویض مکرر یا شرایط عملیاتی غیرعادی را تجربه می‌کنند، افزایش یابد.
جابجایی SF6 باید توسط پرسنل آموزش دیده با استفاده از تجهیزات و روش های مناسب انجام شود. هرگز به عنوان یک روش معمول تعمیر و نگهداری گاز را عمدا تخلیه نکنید. الزامات محیطی قابل اجرا برای تشخیص نشت، بازیابی، ذخیره سازی و دفع را دنبال کنید.
عملکرد اصلی آن ایجاد و قطع جریان های بار مشخص در یک شبکه توزیع فشار متوسط در فضای باز است. همچنین از عملیات تقسیم بندی فیدر و سوئیچینگ کنترل شده پشتیبانی می کند. حفاظت از خطا باید توسط یک سیستم حفاظتی هماهنگ شده مناسب ارائه شود.
اطلاعات محصول منتشر شده جریان نامی 630A را فهرست می کند. خریداران باید پیکربندی دقیق سفارش داده شده و رتبه‌بندی فنی قابل اجرا آن را قبل از خرید تأیید کنند.
بله، عملیات از راه دور به عنوان یک گزینه پیکربندی محصول پشتیبانی می شود. کنترل کننده مورد نیاز، منبع تغذیه کمکی، رابط های ارتباطی و سازگاری اتوماسیون باید برای پروژه تایید شود.
خیر. یک کلید قطع بار برای قطع جریان های بار مشخص طراحی شده است، در حالی که یک مدار شکن برای قطع جریان های خطا در محدوده قابلیت قطع نامی خود طراحی شده است. چیدمان صحیح تجهیزات به مطالعه حفاظت شبکه و استانداردهای قابل اجرا بستگی دارد.
قدرت آنچیانگ گزینه های ولتاژ نامی 11kV، 24kV و 33kV را فهرست می کند. پیکربندی موجود، الزامات عایق، و جزئیات ابعادی باید با سازنده تأیید شود.
بله. اگرچه محفظه گاز مهر و موم شده می تواند قرار گرفتن در معرض آلودگی خارجی را کاهش دهد، بازرسی های دوره ای همچنان ضروری است. تعمیر و نگهداری باید مکانیسم عملیاتی، اجزای عایق، سیستم کنترل و وضعیت گاز را که توسط سازنده مشخص شده است، پوشش دهد.
ولتاژ سیستم، جریان نامی، فرکانس، محیط نصب، حالت عملیات مورد نیاز، ولتاژ کنترل، کمیت، استانداردهای قابل اجرا و محل پروژه را ارائه دهید. نمودارهای تک خطی، الزامات نصب و هرگونه شرایط محیطی خاص می تواند به تامین کننده کمک کند تا پیکربندی مناسب را تأیید کند.
کلید قطع بار SF6 24 کیلوولتی می تواند نقش مهمی در توزیع ولتاژ متوسط مدرن با فعال کردن سوئیچینگ بار کنترل شده، پشتیبانی از بخش بندی فیدر و ارائه گزینه هایی برای عملیات محلی یا از راه دور ایفا کند. اثربخشی آن به انتخاب صحیح الکتریکی، حفاظت هماهنگ از خطا، نصب مناسب و تعمیر و نگهداری طولانی مدت مسئول بستگی دارد.
قدرت آنچیانگ سری FLW34-24 را برای پروژه های توزیعی که نیاز به تجهیزات سوئیچینگ روی قطب دارند، با مشخصات جریان نامی 630A و گزینه های ولتاژ متعدد ارائه می دهد. قبل از ثبت سفارش، برگه اطلاعات فنی، پیکربندی عملیاتی، تناسب محیطی و مستندات آزمایش مربوطه را تأیید کنید. اگر در حال برنامه ریزی برای ارتقای ابزار، یک پروژه توزیع صنعتی، یا نصب اتوماسیون توزیع هستید، جزئیات محصول را بررسی کنید وبا ما تماس بگیریدبرای بحث در مورد نیازهای ولتاژ، مشخصات فنی و نیازهای شخصی سازی با تیم Anqiang Power.
