سوئیچ قطع برق فشار قوی داخلی

Model:GN19-12

Anqiang Power یک تولید کننده کلید قطع برق داخلی در چین است. این کلید قطع کننده ولتاژ بالا یک نوع داخلی است که عمدتاً در سیستم های قدرت با ولتاژ نامی 12 کیلو ولت و فرکانس متناوب 50 هرتز یا کمتر برای تغییر جریان تحت ولتاژ اما بدون بار استفاده می شود.

ارسال استعلام

توضیحات محصول

Anqiang Power یک دستگاه قابل اعتماد تولید می کندسوئیچ قطع برق فشار قوی داخلیطراحی شده برای جداسازی ایمن و جداسازی مدار در سیستم های توزیع 12 کیلوولت. سری GN19 به طور گسترده در اتاق‌های تابلو برق داخلی، ایستگاه‌های فرعی و کابینت‌های کنترل برق صنعتی که در آن قطع و وصل قابل مشاهده و ایمنی عملیاتی مورد نیاز است، استفاده می‌شود. ساختار سه قطبی آن عملکرد هماهنگ و عملکرد مکانیکی پایدار را تحت شرایط سوئیچینگ مکرر تضمین می کند.

این دستگاه با قاب پایه سفت و سخت، مکانیزم شفت چرخان، عایق های پست چینی و تیغه های سوئیچ مسی با رسانایی بالا ساخته شده است. هر جزء برای حفظ فشار تماس پایدار و به حداقل رساندن مقاومت الکتریکی در حین کار مهندسی شده است و عمر طولانی و عملکرد سوئیچینگ قابل اعتماد را در شبکه های ولتاژ متوسط تضمین می کند.

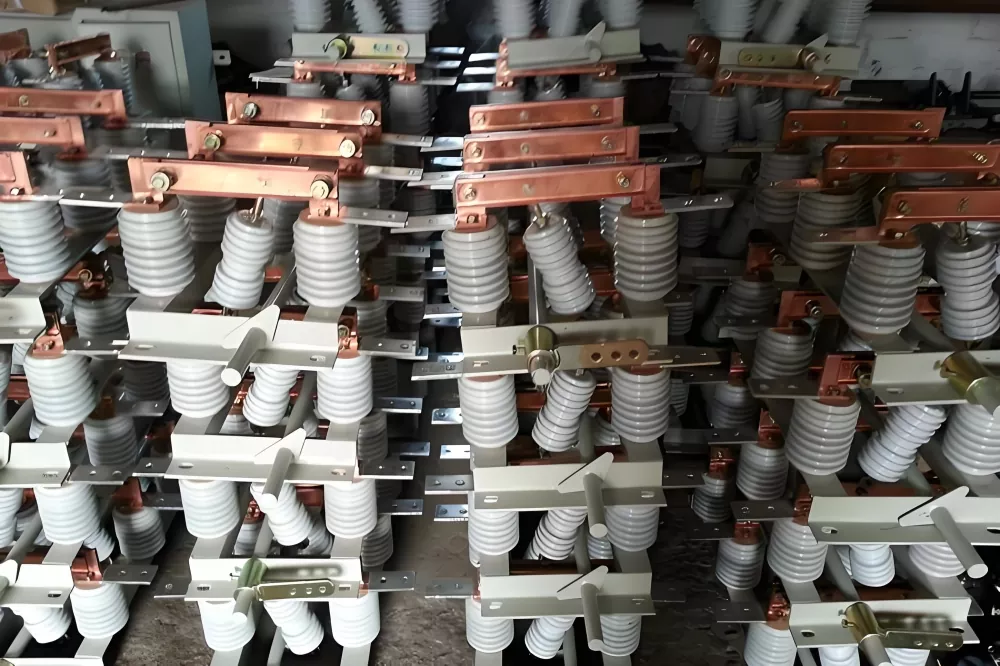

عکس های محصول

Indoor High Voltage Disconnect Switch

نمای کلی طراحی سازه

سوئیچ یک ساختار مکانیکی یکپارچه سه قطبی متشکل از قاب پایه، سیستم شفت چرخان، میله های اتصال، عایق های پست چینی و تیغه های سوئیچ آلیاژ مس را اتخاذ می کند. شفت عامل را می توان به طور انعطاف پذیر به مکانیزم های عملیاتی دستی یا موتوری متصل کرد که امکان نصب قابل انطباق در طرح های مختلف تابلو برق را فراهم می کند.

انواع خاصی مانند GN19-12W، GN19-12G، GN19-12X، و GN19-12ST برای محیط‌های مختلف از جمله مناطق آلوده، مناطق با ارتفاع بالا، الزامات نشان‌دهنده ولتاژ و کاربردهای سوئیچینگ دوطرفه طراحی شده‌اند.

پارامترهای فنی

مشخصات عملکرد الکتریکی مدل های سری GN19:

مدل و مشخصات	ولتاژ نامی	جریان نامی	دارای جریان مقاومت کوتاه مدت	حداکثر جریان مقاومتی نامی
GN19-12/400-12.5	12 کیلو ولت	400A	12.5 کیلو آمپر	31.5 کیلو آمپر
GN19-12/630-20	12 کیلو ولت	630A	20 کیلو آمپر	50 کیلو آمپر
GN19-12/1000-31.5	12 کیلو ولت	1000A	31.5 کیلو آمپر	80 کیلو آمپر
GN19-12/1250-31.5	12 کیلو ولت	1250A	31.5 کیلو آمپر	80 کیلو آمپر
GN19-12C/400-12.5	12 کیلو ولت	400A	12.5 کیلو آمپر	31.5 کیلو آمپر
GN19-12C/630-20	12 کیلو ولت	630A	20 کیلو آمپر	50 کیلو آمپر
GN19-12C/1000-31.5	12 کیلو ولت	1000A	31.5 کیلو آمپر	80 کیلو آمپر
GN19-12C/1250-31.5	12 کیلو ولت	1250A	31.5 کیلو آمپر	80 کیلو آمپر

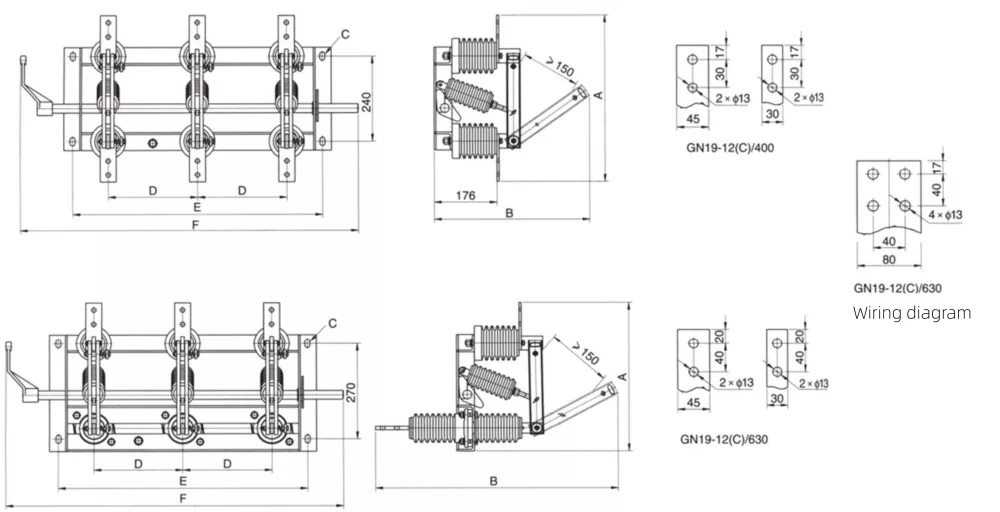

نمودار ابعاد محصول

Indoor High Voltage Disconnect Switch Dimensions

مدل و مشخصات	A	B	C	D
GN19-12/400	450	446	185	4-14*24
GN19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28

مزایای عملکرد در مقایسه با محصولات مشابه

در پروژه های توزیع برق در دنیای واقعی،سوئیچ قطع برق فشار قوی داخلیدر مقایسه با سوئیچ های جداسازی معمولی که معمولاً در بازار استفاده می شود، مزایای واضحی را نشان می دهد.

مورد مقایسه	سری GN19 ما	محصولات رقیب معمولی
ساختار تماس	طراحی بهینه فشار دو تماس با مقاومت کمتر	ساختار تک تماسی، از دست دادن تماس بیشتر در طول زمان
دوام مکانیکی	استقامت مکانیکی چرخه بالا مناسب برای عملیات مکرر	عمر چرخه محدود تحت شرایط سوئیچینگ مکرر
قابلیت اطمینان عایق	عایق چینی با مقاومت بالا با فاصله خزش تقویت شده	طراحی استاندارد چینی با مقاومت کمتر در برابر آلودگی
سازگاری با محیط	از انواع آلودگی، ارتفاع بالا و نشانگر پشتیبانی می کند	گزینه های سفارشی سازی محدود
نیاز به تعمیر و نگهداری	تعمیر و نگهداری کم با عملکرد طولانی مدت پایدار	نیاز به بازرسی و تنظیم مکرر دارد

سناریوهای کاربردی

این کلید قطع کننده ولتاژ داخلی داخلی به طور گسترده در موارد زیر استفاده می شود:

پست های برق و اتاق های توزیع
سیستم های قدرت تولید صنعتی
واحدهای اصلی حلقه (RMU) و مجموعه های تابلو برق
زیرساخت های شبکه شهری و روستایی
سیستم های یکپارچه سازی انرژی های تجدیدپذیر

نکات نصب و بهره برداری

نصب صحیح عملکرد بهینه کلید قطع برق داخلی را تضمین می کند. دستگاه باید بر روی یک قاب پایه پایدار با تراز صحیح شفت دوار نصب شود. مکانیسم عملیاتی باید قبل از روشن کردن سیستم برای اتصال مکانیکی صاف بررسی شود.

سوالات متداول

Q1: عملکرد اصلی این سوئیچ چیست؟
برای جداسازی ایمن مدارهای الکتریکی و ایجاد یک نقطه قطع قابل مشاهده در سیستم های ولتاژ متوسط استفاده می شود.

Q2: آیا می توان از آن در فضای باز استفاده کرد؟
این مدل در درجه اول برای استفاده در فضای داخلی طراحی شده است. برنامه های کاربردی در فضای باز به محفظه های دارای امتیاز ویژه یا نسخه های سوئیچ فضای باز نیاز دارند.

Q3: چه چیزی محصول شما را از گزینه های استاندارد بازار متمایز می کند؟
در مقایسه با طرح های معمولی، این کلید قطع کننده ولتاژ داخلی داخلی، عمر مکانیکی بهبود یافته، طراحی عایق بهتر و انعطاف پذیری بیشتر در پیکربندی را ارائه می دهد.

Q4: آیا سفارشی سازی در دسترس است؟
بله، رتبه‌بندی‌های مختلف فعلی، نسخه‌های ارتفاع و پیکربندی‌های نشانگر را می‌توان با توجه به نیازهای پروژه سفارشی کرد.

Q5: هر چند وقت یکبار به تعمیر و نگهداری نیاز دارد؟
در شرایط عادی، بازرسی دوره ای به دلیل ساختار مکانیکی پایدار و مواد مقاوم در برابر خوردگی کافی است.
