سوئیچ قطع ولتاژ بالا در فضای باز

Model:GW4-12(40.5/72.5/126)

سوئیچ قطع ولتاژ بالا در فضای باز Anqiang Power تجهیزاتی هستند که معمولاً در سیستم های قدرت مورد استفاده قرار می گیرند. عملکرد اصلی آنها جداسازی ولتاژ در طول تعمیر و نگهداری تجهیزات یا خط برای اطمینان از ایمنی است. آنها نمی توانند جریان بار یا جریان اتصال کوتاه را قطع کنند و باید همراه با قطع کننده های مدار استفاده شوند. هنگام قطع برق، ابتدا باید کلید مدار باز شود و سپس کلید قطع شود. هنگام بازیابی برق، ابتدا کلید قطع و سپس کلید قطع کننده مدار بسته شود.

ارسال استعلام

توضیحات محصول

اینسوئیچ قطع ولتاژ بالا در فضای بازبرای ایزولاسیون مدار قابل اعتماد در سیستم های برق AC در فضای باز از 40.5kV تا 220kV مهندسی شده است. این به طور گسترده در پست‌ها، خطوط انتقال و ایستگاه‌های سوئیچینگ شبکه که در شرایط ولتاژ بالا به ایزوله‌سازی قابل مشاهده و ایمنی مکانیکی نیاز است، استفاده می‌شود.

این سری GW4 با ساختاری مقاوم در هوای آزاد طراحی شده است که عملکرد پایدار را در شرایط آب و هوایی سخت مانند باران شدید، یخ، بار باد و محیط‌های آلوده تضمین می‌کند. از هر دو حالت عملیات دستی و موتوری پشتیبانی می کند و انعطاف پذیری را برای سطوح مختلف اتوماسیون شبکه فراهم می کند.

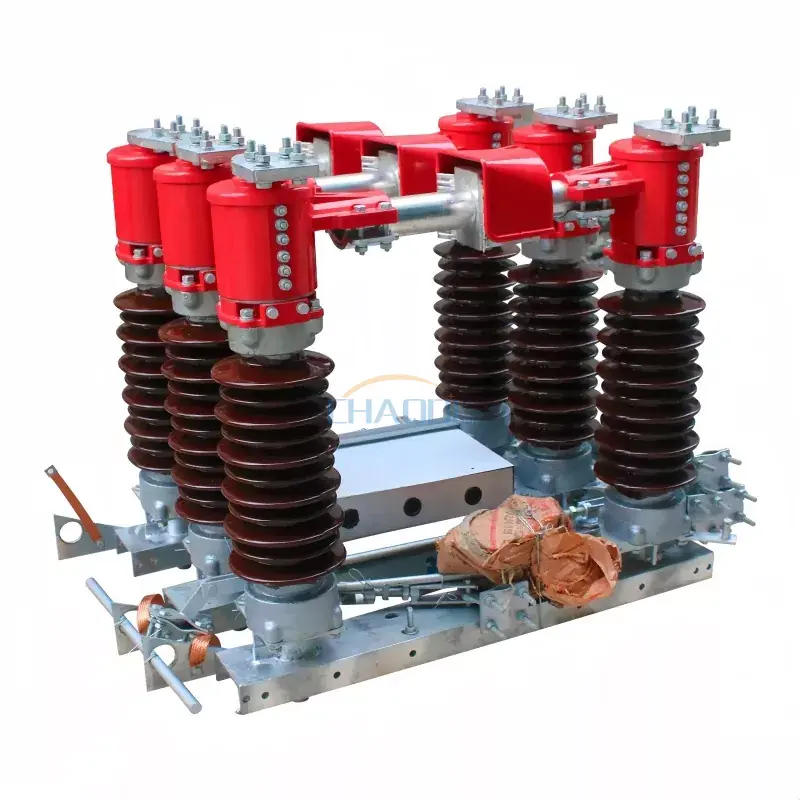

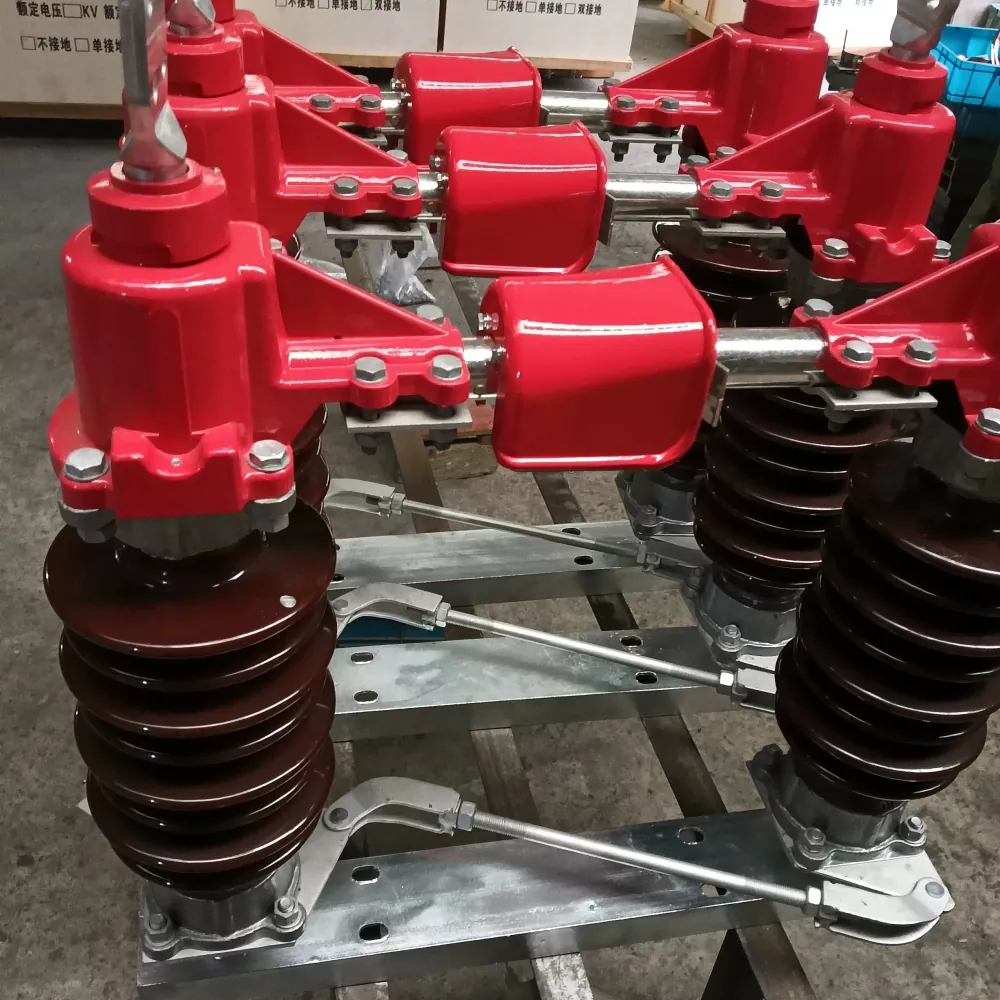

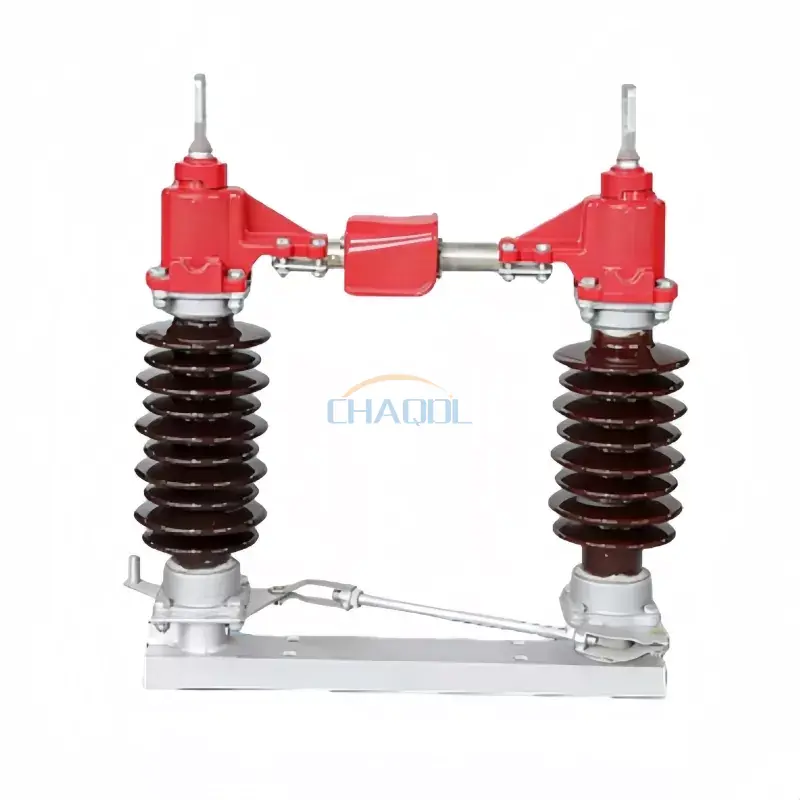

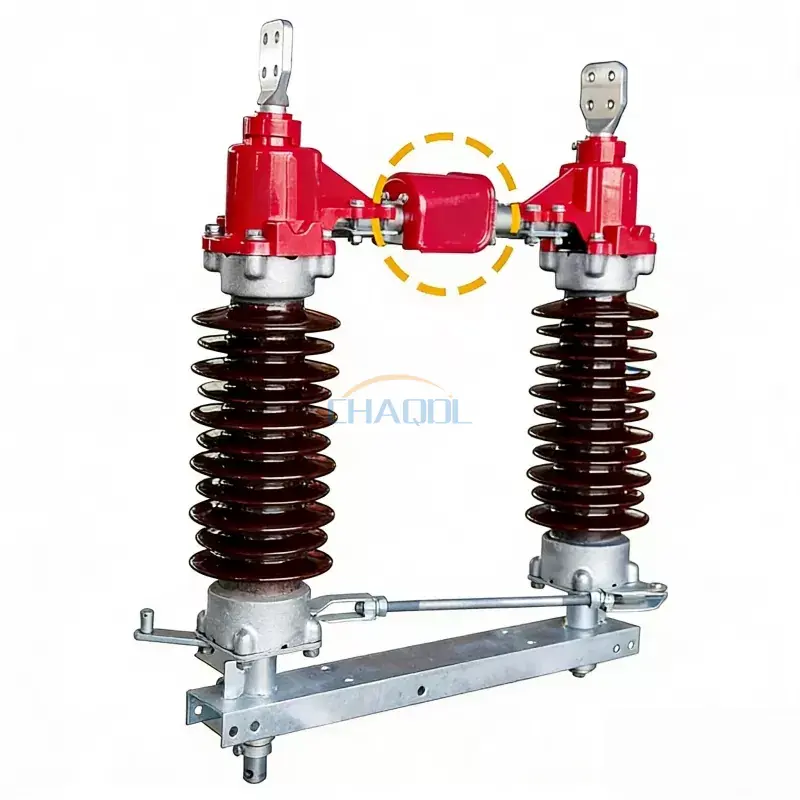

عکس های محصول

Outdoor High Voltage Disconnect Switch GW4 Series

طراحی سازه و ویژگی های مهندسی

سوئیچ یک ساختار تیغه‌ای دوار افقی با عایق‌های پست چینی، لوله‌های رسانا و یک قاب پایه فولادی گالوانیزه با استحکام بالا دارد. سیستم اتصال مکانیکی عملکرد سه فاز هماهنگ را تضمین می کند و خطرات ناهماهنگی را در هنگام تعویض کاهش می دهد.

در مقایسه با جداسازهای سنتی، اینسوئیچ قطع ولتاژ بالا در فضای بازیکنواختی فشار تماس را بهبود می بخشد و اکسیداسیون در اتصالات رسانا را کاهش می دهد و به طور قابل توجهی عمر مفید را در برنامه های طولانی مدت در فضای باز افزایش می دهد.

پارامترهای فنی

نام پروژه			مقدار پارامتر
ولتاژ نامی			40.5 کیلو ولت		72.5 کیلو ولت		126 کیلو ولت
سطح عایق رتبه بندی شده	ولتاژ تحمل فرکانس برق 1 دقیقه		95/115 کیلو ولت		140/160 کیلو ولت		230/245 کیلو ولت
	ضربه رعد و برق مقاومت در برابر ولتاژ		185/215 کیلو ولت		325/375 کیلو ولت		550/630 کیلو ولت
فرکانس نامی			50 هرتز
جریان نامی			400/630/1000A		1250/1600/2000A		3150/4000A
دارای جریان مقاومت کوتاه مدت			16/20/31.5kA		31.5/40 کیلو آمپر		50 کیلو آمپر
حداکثر جریان مقاومتی نامی			40/50/63 کیلو آمپر		80/100 کیلو آمپر		125 کیلو آمپر
مدت زمان اتصال کوتاه نامی			4/2 ثانیه
بار مکانیکی ترمینال نامی	بار طولی افقی		750 نیوتن		1000 نیوتن
	بار جانبی افقی		500 نیوتن		750 نیوتن
	نیروی عمودی		750 نیوتن		1000 نیوتن
عمر مکانیکی			2000 بار
مکانیزم دستی		بدون زمین	CS11(F)
		زمین تک	CS 8-6D(F)
		زمین دوبل	برش اصلی CS14G، برش زمینی CS11
		کنترل ولتاژ مدار	AC 220/380,DC 220
مکانیزم عملکرد موتور محور		مدل	CJ5/CJ6
		ولتاژ موتور	AC220/380، DC220
		کنترل ولتاژ مدار	AC220، DC220
		زمان باز شدن (قطع کننده مدار)	6±1 ثانیه
وزن محصول		زمینی نیست	360 کیلوگرم	500 کیلوگرم		700 کیلوگرم
		زمین تک	410 کیلوگرم	600 کیلوگرم		800 کیلوگرم
		زمین دوبل	460 کیلوگرم	700 کیلوگرم		900 کیلوگرم

نمودار ابعاد محصول

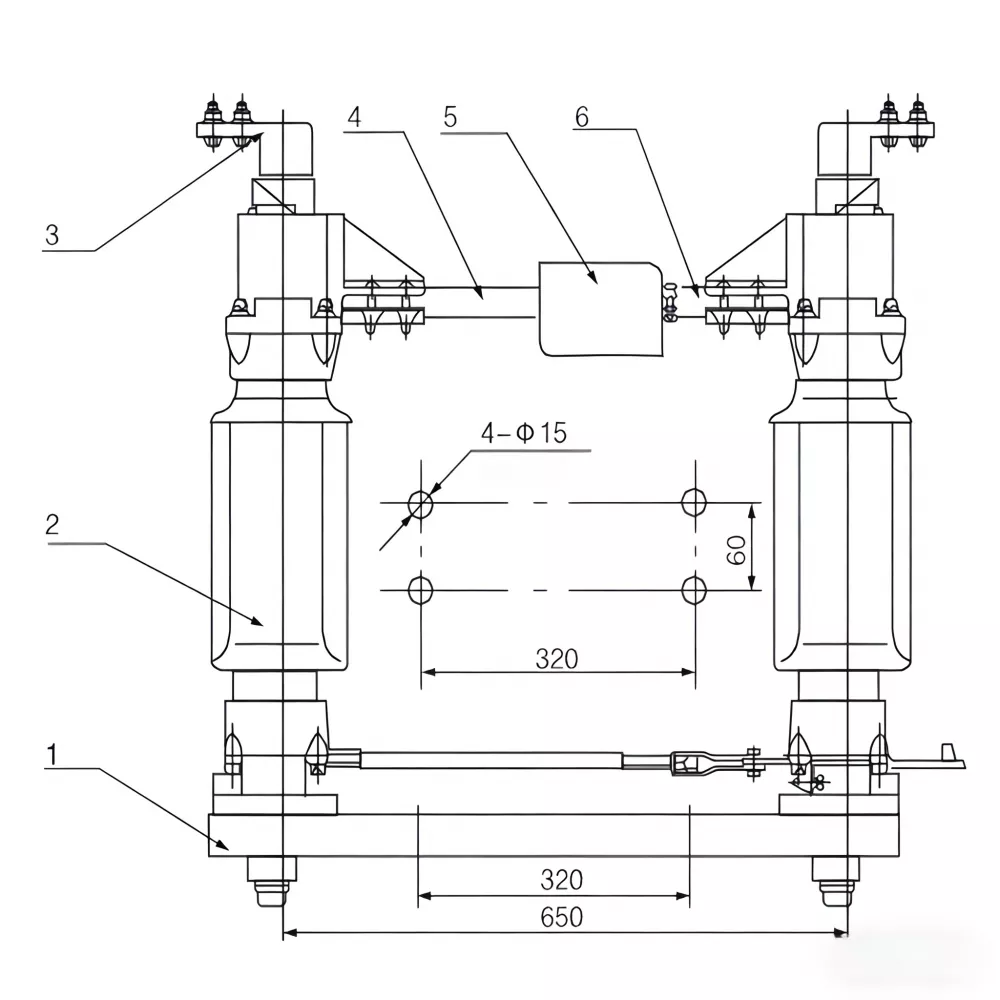

نمای کلی ساختاری سری GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. پایه

2. عایق پشتیبانی

3. ترمینال سیمی

4. لوله رسانای ثابت

5. پوشش آب مربعی

6. لوله رسانای متحرک

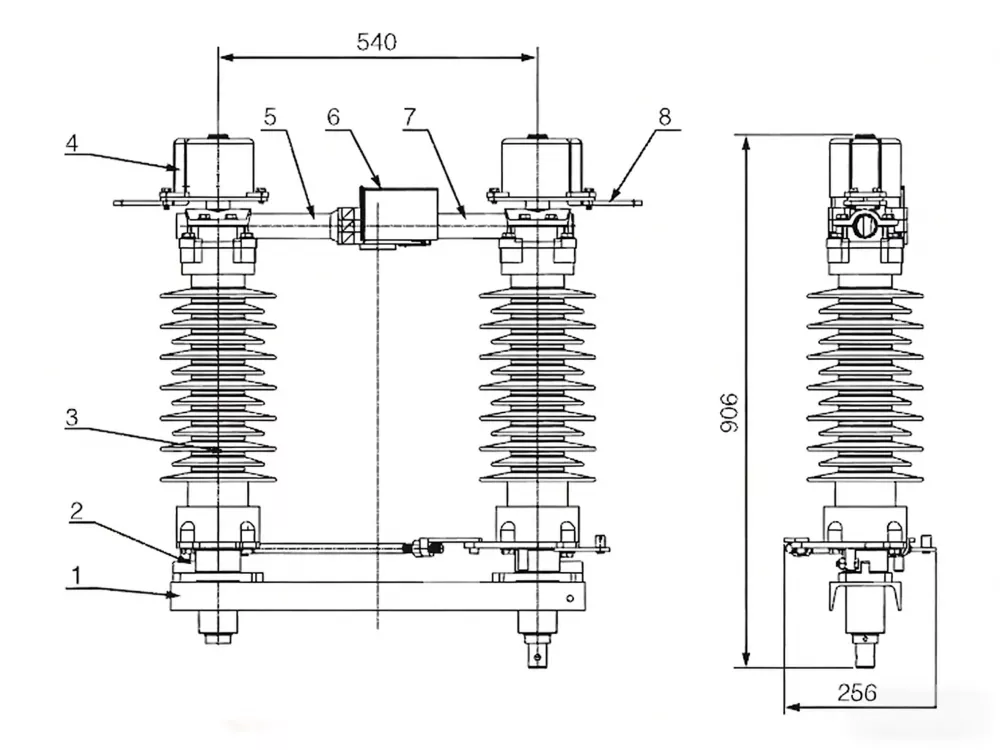

پیکربندی تک قطبی

Single Pole Outdoor High Voltage Disconnect Switch

1. براکت فولادی کانال

2. پایه پشتیبانی

3. پست عایق

4. ترمینال خروجی سمت راست

5. میله رسانای انتهایی استوانه ای

6. پوشش باران

7. تماس با میله رسانا

8. ترمینال خروجی سمت چپ

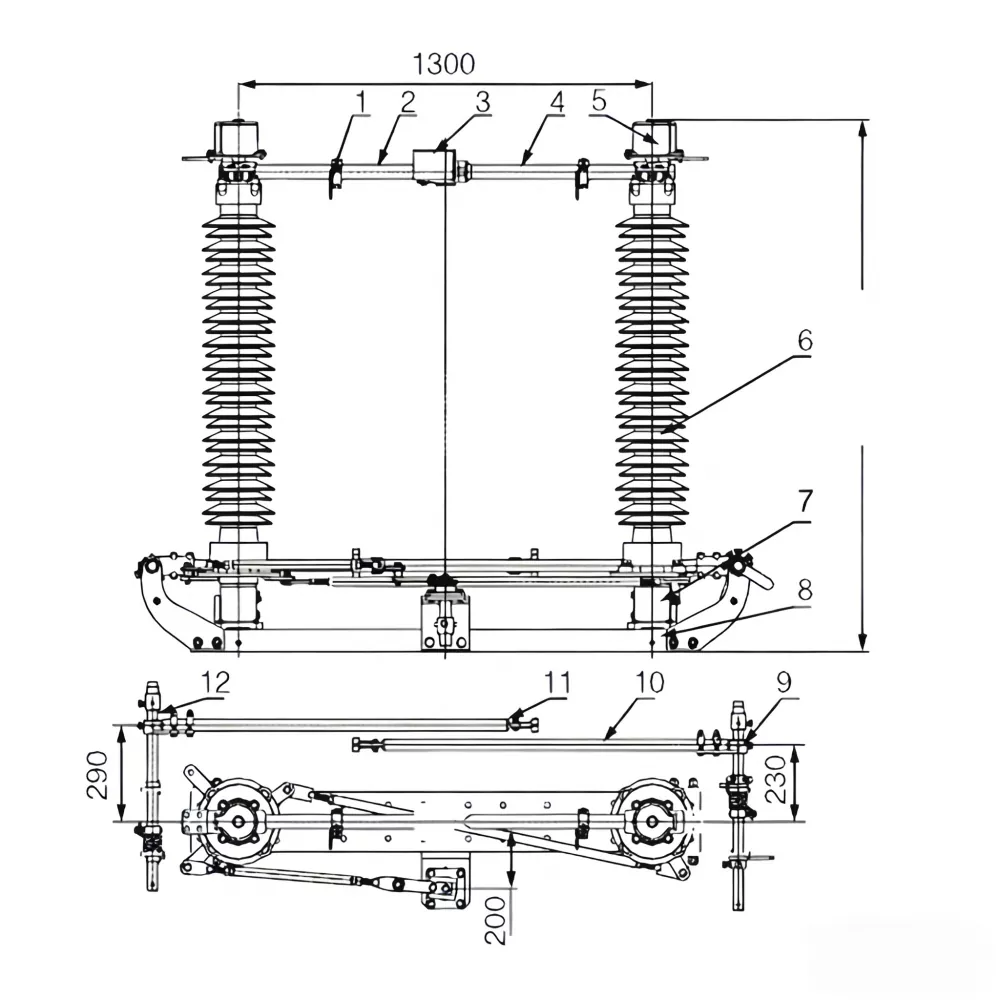

ساختار ولتاژ بالا 126 کیلو ولت

126kV Outdoor High Voltage Disconnect Switch

1. تماس ثابت سوئیچ زمین

2. تماس با میله راهنمای

3. پوشش باران از فولاد ضد زنگ

4. میله رسانای استوانه ای

5. بلوک ترمینال اتصال انعطاف پذیر

6. پشتیبانی عایق

7. محفظه بلبرینگ

8. قاب پایه نصب

9. مجموعه سوئیچ زمین سمت راست

10. لوله فولادی سوئیچ زمین

11. کنتاکت متحرک سوئیچ زمین

12. مجموعه سوئیچ زمین سمت چپ

مزایای مهندسی در مقایسه با محصولات معمولی

مورد مقایسه	کلید قطع کننده ولتاژ بالا در فضای باز سری GW4	محصولات بازار متعارف
پایداری سازه	پایه فولادی تقویت شده با اتصال سه فاز هماهنگ	عملیات فاز مستقل با خطر ناهماهنگی بالاتر
تماس با عملکرد	لوله رسانا بهینه شده با کاهش مقاومت در برابر اکسیداسیون	تماس استاندارد مس مستعد سایش طولانی مدت است
مقاومت در برابر آب و هوا	برای محیط های باران، یخ، باد و آلودگی طراحی شده است	حفاظت محدود در برابر شرایط سخت در فضای باز
حالت عملیات	از عملکرد دستی و موتوری پشتیبانی می کند	عمدتاً سیستم های دستی
نیاز به تعمیر و نگهداری	تعمیر و نگهداری کم با فواصل بازرسی طولانی	تعمیر و نگهداری مکرر مورد نیاز است

سناریوهای کاربردی

سوئیچ قطع برق فشار قوی در فضای باز به طور گسترده در موارد زیر استفاده می شود:

پست های انتقال فشار قوی
شبکه های توزیع برق و ایستگاه های سوئیچینگ شبکه
سیستم های برق رسانی صنعتی
پست های انرژی های تجدیدپذیر (مزرعه های بادی و خورشیدی)
سیستم های برق راه آهن و زیرساخت

نکات نصب و بهره برداری

تراز مناسب محور چرخان و ساختار پشتیبانی عایق برای اطمینان از عملکرد مکانیکی صاف بسیار مهم است. قاب پایه باید به طور ایمن به زمین متصل شود، و مکانیسم عملیاتی باید قبل از برق رسانی آزمایش شود تا عملکرد سوئیچینگ ایمن در شرایط بدون بار تضمین شود.

سوالات متداول

Q1: عملکرد اصلی این کلید قطع کننده ولتاژ بالا در فضای باز چیست؟
برای اطمینان از تعمیر و نگهداری ایمن و عملکرد سیستم، جداسازی قابل مشاهده مدارهای ولتاژ بالا را فراهم می کند.

Q2: آیا این سوئیچ می تواند تحت شرایط آب و هوایی سنگین در فضای باز کار کند؟
بله، برای محیط های شدید در فضای باز از جمله آلودگی، باران، یخ و شرایط بار باد طراحی شده است.

Q3: چه چیزی سری GW4 را از جدا کننده های استاندارد متمایز می کند؟
همگام سازی مکانیکی بهبود یافته، مقاومت در برابر خوردگی قوی تر و عمر عملیاتی طولانی تری در مقایسه با مدل های معمولی ارائه می دهد.

Q4: آیا عملیات موتوری موجود است؟
بله، هر دو مکانیسم دستی و موتوری را می توان بسته به نیاز پروژه پیکربندی کرد.

Q5: چه صنایعی معمولاً از این تجهیزات استفاده می کنند؟
به طور گسترده ای در انتقال نیرو، پست ها، سیستم های انرژی تجدیدپذیر و شبکه های الکتریکی صنعتی سنگین استفاده می شود.
