کلید قطع کننده 40.5KV در فضای باز

Model:GW5-40.5

سوئیچ قطع کننده 40.5 کیلو ولتی مستقل Anqiang Power از نوع دو ستونی، شکسته افقی، بازشو وسط است و می تواند به سوئیچ های زمین در یک یا هر دو طرف مجهز شود. این یک دستگاه ولتاژ بالا در فضای باز مناسب برای کاربردهای AC 50Hz با سطوح ولتاژ نامی 40.5KV، 72.5KV و 126KV است. ما می توانیم آن را با توجه به نقشه ها یا نیازهای مشتری سفارشی کنیم.

ارسال استعلام

توضیحات محصول

سری GW5کلید قطع کننده 40.5KV در فضای بازبرای شبکه های انتقال و توزیع ولتاژ متوسط و بالا که تحت شرایط AC 50 هرتز کار می کنند طراحی شده است. به طور گسترده ای در پست ها و نیروگاه ها برای جداسازی ایمن مدارهای تحت ولتاژ بدون جریان بار استفاده می شود. این سازه از مکانیزم باز کردن دو ستون افقی نوع V استفاده می‌کند که از فاصله الکتریکی پایدار و قابلیت اطمینان مکانیکی قوی در محیط‌های خشن در فضای باز اطمینان حاصل می‌کند.

در مقایسه با سوئیچ های عایق سنتی، اینکلید قطع کننده 40.5KV در فضای بازمقاومت بهتر در برابر باد، بهبود عملکرد ضد آلودگی و سیستم تماس پایدارتر را ارائه می دهد و آن را برای عملیات طولانی مدت در مناطق ساحلی، بیابانی و با رطوبت بالا مناسب می کند.

ویژگی های کلیدی طراحی

ساختار بازشوی افقی دو ستونی V شکل برای بهبود پایداری
طراحی قطب مدولار با عایق های چینی یا کامپوزیت با استحکام بالا
از حالت های عملکرد دستی و موتوری پشتیبانی می کند
تنظیمات زمینی اختیاری: غیر زمینی، تک زمینی، دو زمینی
سیستم قفل مکانیکی بین تیغه اصلی و تیغه زمین برای ایمنی
مقاومت در برابر خوردگی افزایش یافته برای خدمات طولانی مدت در فضای باز

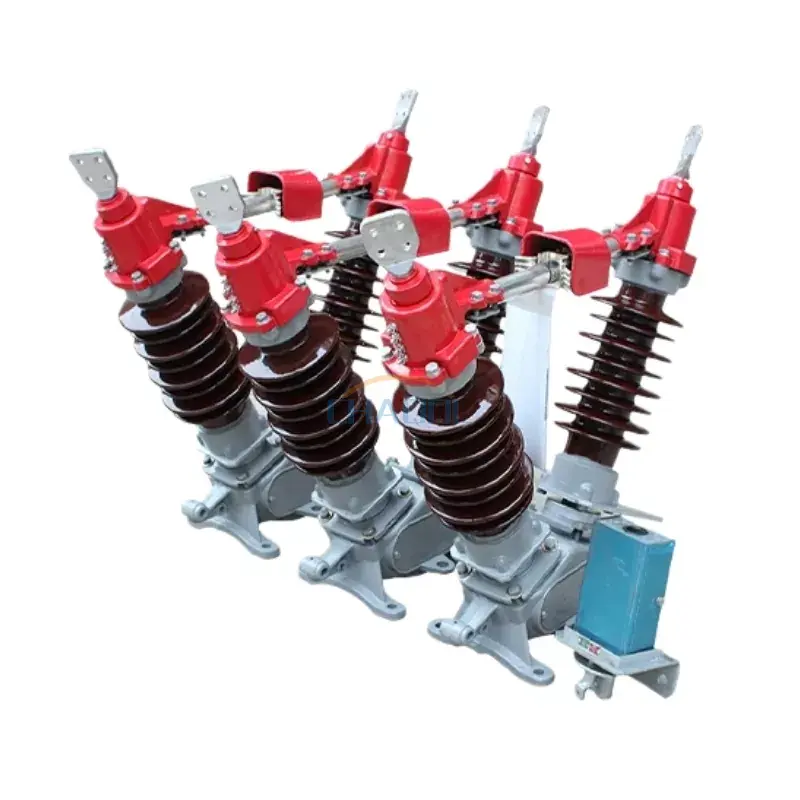

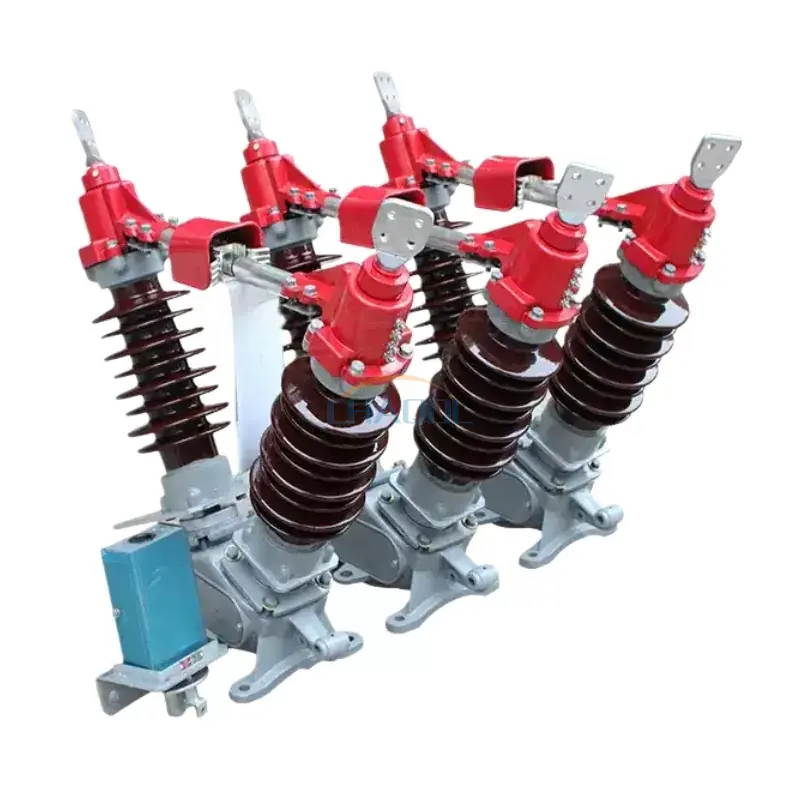

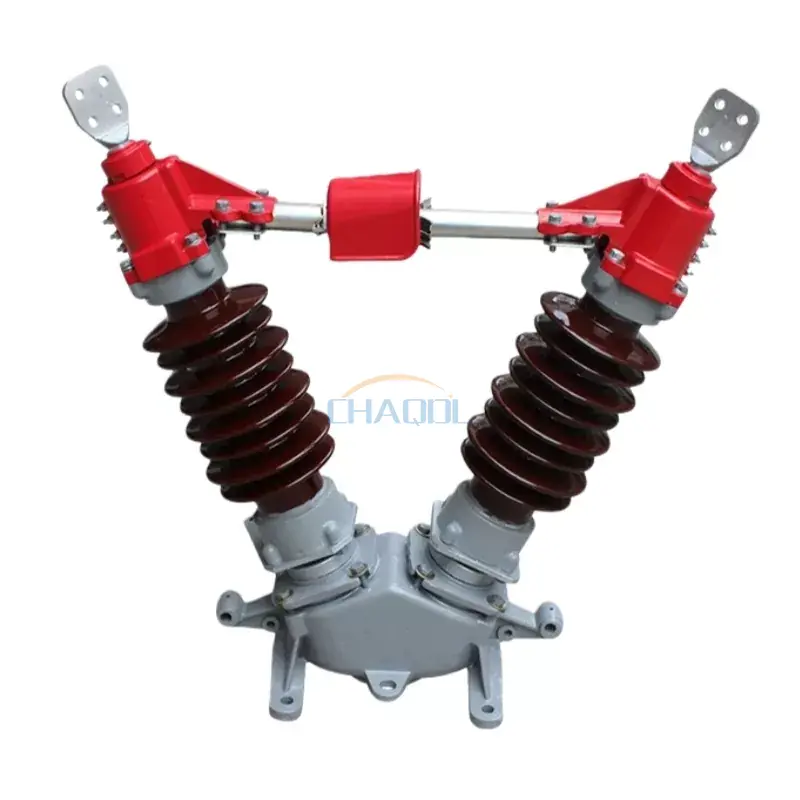

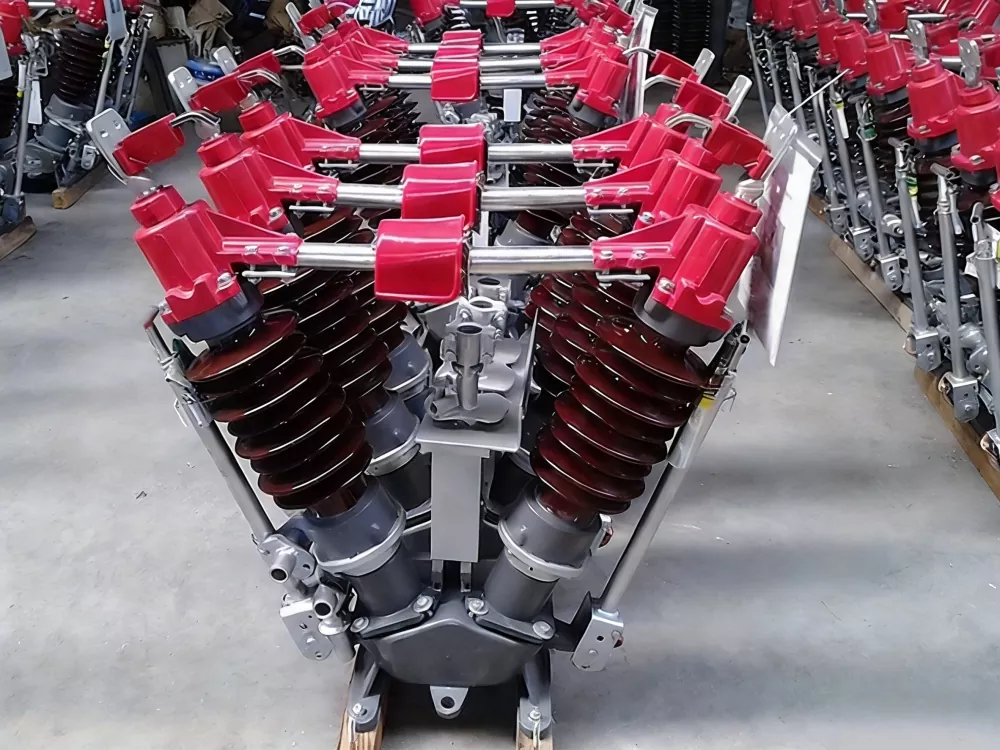

عکس های واقعی محصول

40.5KV Outdoor Disconnecting Switch

پارامترهای فنی

نام پروژه			مقدار پارامتر
ولتاژ نامی			40.5 کیلو ولت	72.5 کیلو ولت			126 کیلو ولت
سطح عایق رتبه بندی شده	ولتاژ تحمل فرکانس برق 1 دقیقه		95/115 کیلو ولت	140/160 کیلو ولت			230/245 کیلو ولت
	ضربه رعد و برق مقاومت در برابر ولتاژ		185/215 کیلو ولت	325/375 کیلو ولت			550/630 کیلو ولت
فرکانس نامی			50 هرتز
جریان نامی			630/1250A	1600A			2000A
مدت زمان اتصال کوتاه نامی			4/2 ثانیه
بار مکانیکی ترمینال نامی	بار طولی افقی		750 نیوتن	1000 نیوتن
	بار جانبی افقی		500 نیوتن	750 نیوتن
	نیروی عمودی		750 نیوتن	1000 نیوتن
فاصله خزش			1013/1256 میلی متر	1813/2248 میلی متر
عمر مکانیکی			2000 بار
مکانیزم دستی			CS17، CS17G
مکانیزم عملکرد موتور محور		مدل	CJ5/CJ6
		ولتاژ موتور	AC220/380، DC220
		کنترل ولتاژ مدار	AC220، DC220
		زمان باز شدن (قطع کننده مدار)	6±1 ثانیه
وزن محصول		زمینی نیست	360 کیلوگرم		500 کیلوگرم	800 کیلوگرم
		زمین تک	390 کیلوگرم		560 کیلوگرم	900 کیلوگرم
		زمین دوبل	430 کیلوگرم		620 کیلوگرم	1000 کیلوگرم

نمودار ابعاد محصول

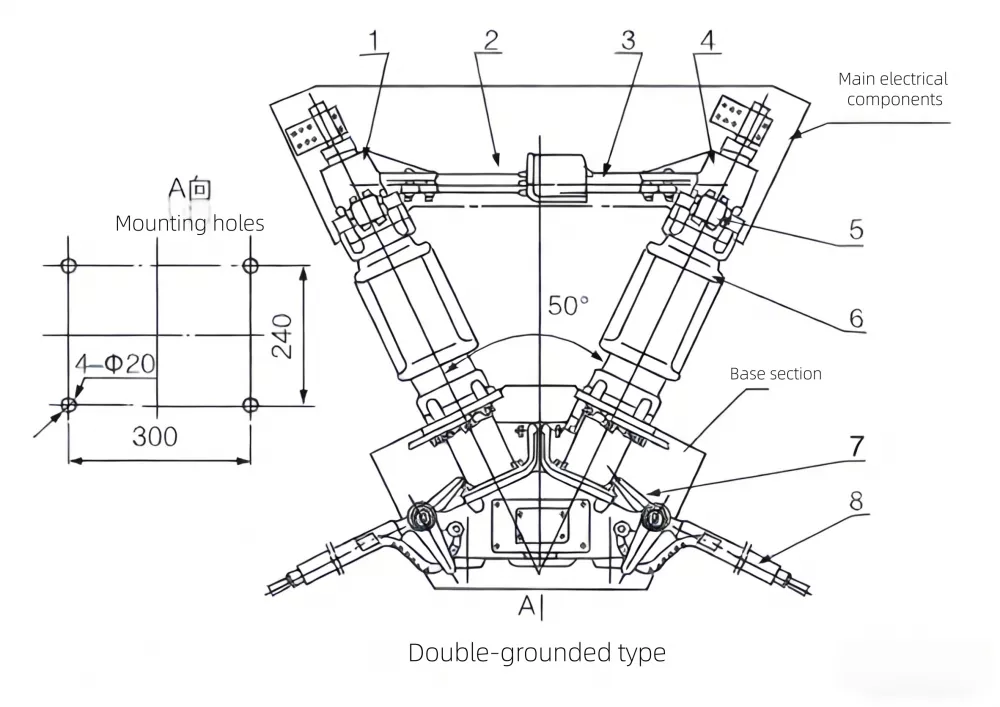

نمودار ابعاد سوئیچ قطع کننده فضای باز GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. بلوک ترمینال
2. مخاطب اصلی
3. انگشت تماس اصلی
4. بلوک ترمینال
5. انگشت تماس زمین
6. مقره پست
7. پلاک حد
8. کلید زمین

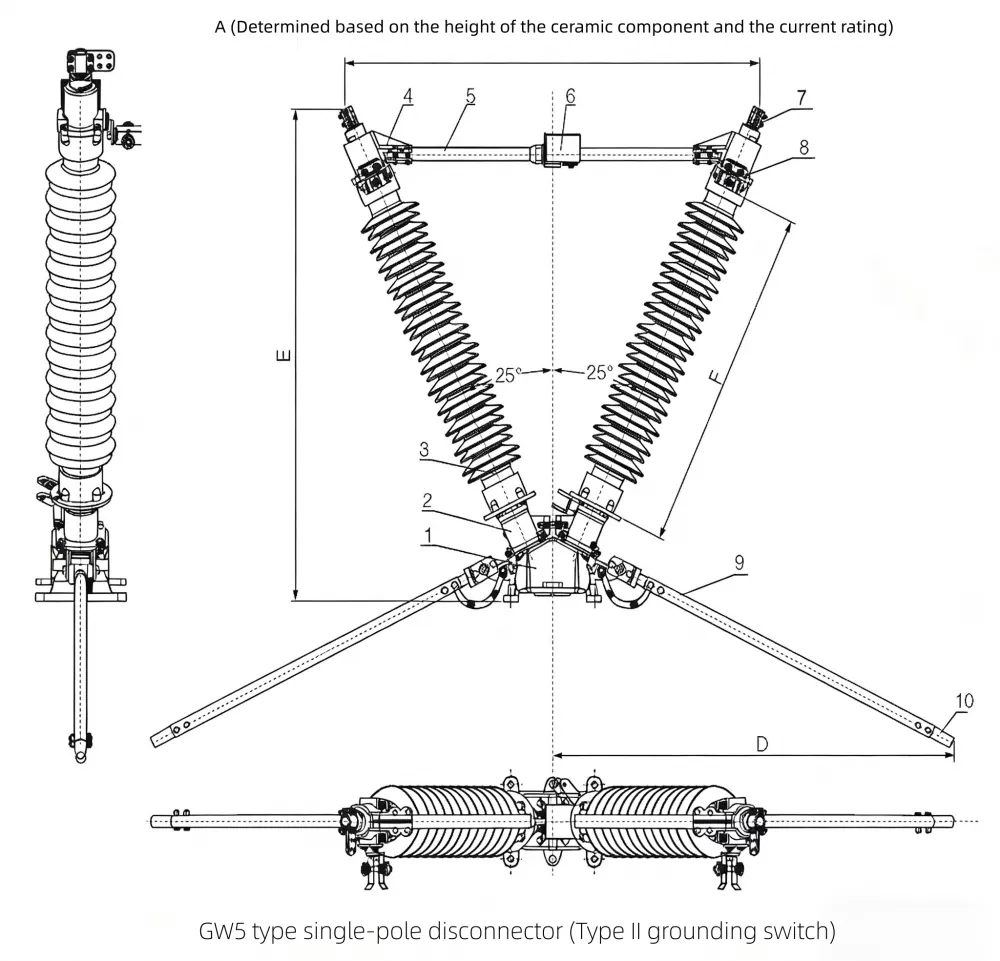

نمودار ابعاد سوئیچ قطع اتصال فضای باز GW5-126

Outdoor High Voltage Disconnect Switch Diagram

1. پایه
2. پشتیبانی
3. پست عایق
4. بلوک ترمینال
5. میله رسانای محور گرد
6. میله رسانای شفت مربعی
7. گیره ترمینال
8. کنتاکت ثابت سوئیچ زمین
9. لوله آلومینیومی سوئیچ زمین
10. کنتاکت سوئیچ زمین

مقایسه با محصولات مشابه

مورد ارزیابی	سوئیچ قطع کننده فضای باز 40.5KV GW5 ما	مدل رقیب متعارف
پایداری سازه	طراحی تقویت شده دو ستونی نوع V با مقاومت بالاتر در برابر باد	ساختار تک ستونی، پایداری مکانیکی کمتر
با عملکرد تماس بگیرید	انگشتان تماس با روکش نقره، توزیع فشار بهینه	تماس های مسی استاندارد، سایش سریع تر
دوام در فضای باز	پوشش ضد خوردگی + سیستم عایق تقویت شده	پوشش پایه، عملکرد ساحلی محدود
انعطاف پذیری عملیات	پشتیبانی از عملکرد دستی + موتوری با محافظت در برابر قفل	عمدتاً فقط کار دستی
هزینه تعمیر و نگهداری	کم به دلیل عمر مکانیکی طولانی (2000 سیکل)	فرکانس نگهداری بالاتر

سناریوهای کاربردی

اینکلید قطع کننده 40.5KV در فضای بازبه طور گسترده در موارد زیر استفاده می شود:

پست های فشار قوی و تابلو برق
سیستم های ایزولاسیون خطوط انتقال نیرو
شبکه های توزیع برق صنعتی
نقاط اتصال به شبکه انرژی های تجدیدپذیر (مزرعه های بادی و خورشیدی)
پروژه های ارتقاء شبکه شهری و روستایی

با طراحی مکانیکی قوی و عملکرد الکتریکی پایدار، این جدا کننده یک انتخاب قابل اعتماد برای اپراتورهایی است که به ایمنی طولانی مدت و کارایی عملیاتی در محیط های بیرونی نیاز دارند.
