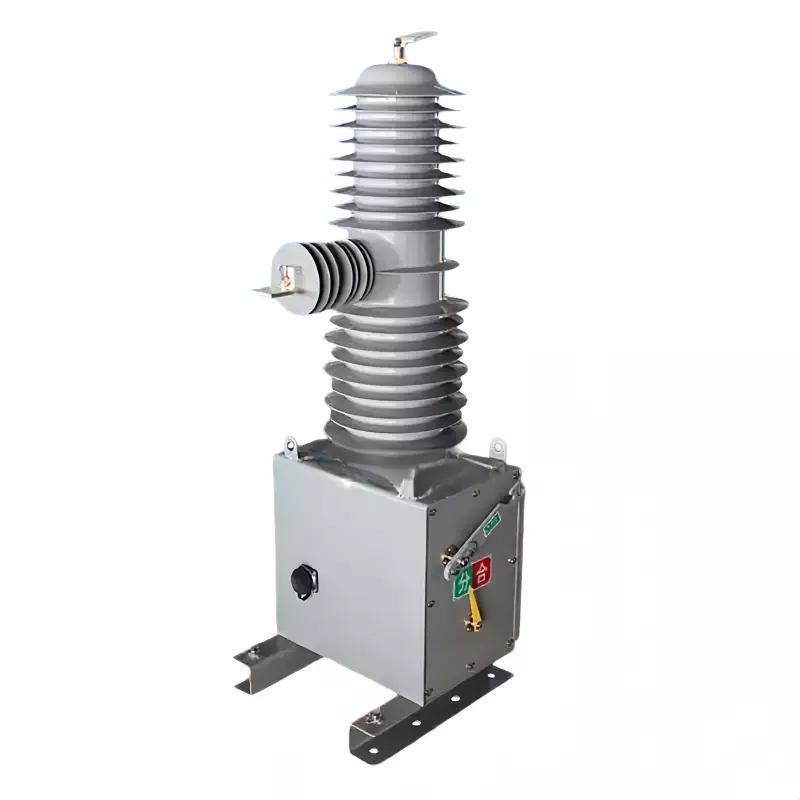

قدرت آنچیانگمتخصص در ساختمدارشکن 33 کیلوولت تک قطبی در فضای بازطراحی شده برای سوئیچینگ و حفاظت مطمئن در سیستم های توزیع سربار ولتاژ متوسط. این نوع بریکر با ساختار فشرده روی قطب، مکانیزم عملکرد سریع، عایق قوی در فضای باز، و قابلیت بسته شدن مجدد خودکار، راه حلی عملی برای تاسیسات، پست ها و شبکه های توزیع برق صنعتی ارائه می دهد.
یک قطع کننده مدار قابل اعتماد در فضای باز باید بیشتر از قطع جریان در هنگام خطا انجام دهد. باید در برابر تغییرات آب و هوایی مقاومت کند، عملکرد عایق را حفظ کند، به سرعت عمل کند و از حفاظت شبکه قابل اعتماد در طول سالیان متمادی پشتیبانی کند. مدارشکن 33 کیلو ولتی یک قطب بیرونی یک ساختار جمع و جور تک قطبی را با مکانیزم عملکرد آهنربای دائمی، اجزای عایق با استحکام بالا و فناوری کنترل هوشمند ترکیب می کند. ولتاژ نامی آن 35 کیلو ولت، با گزینه های جریان نامی 630 A و 1250 A و ظرفیت های قطع اتصال کوتاه 20، 25، و 31.5 کیلو آمپر است. این ویژگیها آن را برای خطوط توزیع هوایی، پستها، شبکههای شهری و سیستمهای الکتریکی صنعتی که در آن سوئیچینگ قابل اعتماد در فضای باز ضروری است، مناسب میسازد.
1. مدارشکن 33 کیلوولت تک قطبی در فضای باز چیست؟
2. چرا برای توزیع ولتاژ متوسط مهم است؟
3. ویژگی های فنی کلیدی آن چیست؟
5. این مدار شکن در کجا استفاده می شود؟
7. خریداران چگونه باید مدل مناسب را انتخاب کنند؟
قطع کننده مدار 33 کیلو ولت تک قطبی در فضای باز یک وسیله کلیدزنی و حفاظتی ولتاژ متوسط است که برای سیستم های توزیع برق در فضای باز طراحی شده است. می تواند جریان بار، جریان خطا و جریان اتصال کوتاه را در صورت وقوع شرایط الکتریکی غیرعادی قطع کند.
بر خلاف تابلو برق معمولی داخلی، یک قطع کننده قطب در فضای باز باید عملکرد الکتریکی و مکانیکی قابل اعتمادی را حفظ کند، در حالی که در معرض تغییرات دما، باد، آلودگی، رطوبت و سایر تاثیرات محیطی قرار دارد. یک پیکربندی جمع و جور تک قطبی می تواند نصب روی قطب را ساده کند و در عین حال عملکرد سوئیچینگ مورد نیاز شبکه های سقفی را فراهم کند.
طرح Anqiang Power دارای مکانیزم عملکرد آهنربای دائمی و اجزای عایق با استحکام بالا است. این محصول همچنین مجهز به یک کنترلر هوشمند است و می تواند برای ولتاژ مورد نیاز با توجه به نیاز پروژه سفارشی شود. طراحی آن بر پاسخ سریع، عملکرد پایدار، عمر طولانی و کاهش نیازهای تعمیر و نگهداری تأکید دارد.
شبکه های توزیع برق به تجهیزات حفاظتی نیاز دارند که در صورت بروز خطا به سرعت پاسخ دهند. اتصال کوتاه پاک نشده میتواند به ترانسفورماتورها، کابلها، هادیها و سایر اجزای شبکه آسیب برساند و در عین حال خطر وقفههای طولانیمدت سرویس را افزایش دهد.
یک قطع کننده مدار در فضای باز یک نقطه حفاظتی مهم بین شبکه توزیع و تجهیزات الکتریکی پایین دست را فراهم می کند. هنگامی که با یک سیستم حفاظت و کنترل مناسب ادغام می شود، می تواند به جداسازی بخش های معیوب کمک کند در حالی که به بخش های سالم شبکه اجازه می دهد به کار خود ادامه دهند.
برای تاسیسات برقی و صنعتی، این قابلیت ها می تواند به بهبود قابلیت اطمینان توزیع و مدیریت کارآمدتر خطا کمک کند.
طراحی تک قطبی برای کاربردهای نصب شده روی قطب در فضای باز مناسب است که در آن فضای نصب و چیدمان تجهیزات ملاحظات مهمی است. یک ساختار فشرده می تواند به ساده سازی ادغام تجهیزات سوئیچینگ در زیرساخت های توزیع سربار موجود کمک کند.
مکانیزم آهنربای دائمی برای ارائه عملکرد سوئیچینگ پایدار و سریع طراحی شده است. بر اساس اطلاعات فنی منتشر شده، زمان باز شدن تقریباً 20-45 میلی ثانیه و زمان بسته شدن تقریباً 25-45 میلی ثانیه است.
بریکر برای حداکثر 30 عملیات قطع اتصال کوتاه و عمر مکانیکی 20000 عملیات مشخص شده است. این رتبهبندیها، استقامت را برای شبکههایی که نیاز به تعویض مکرر و عملیات طولانیمدت قابل اعتماد دارند، به یک نکته مهم تبدیل میکند.
این تجهیزات برای عملیات در فضای باز تحت شرایط سخت، از جمله درجه آلودگی IV طراحی شده است. محدوده دمای عملیاتی آن 30- تا 60+ درجه سانتی گراد است، در حالی که محدوده دمای ذخیره سازی مشخص شده از -40 درجه سانتی گراد تا +85 درجه سانتی گراد است.
عملکرد سریع و قابلیت بسته شدن مجدد خودکار می تواند به ویژه در شبکه های توزیع سربار که برخی از خطاها ممکن است موقتی باشند، ارزشمند باشد. تنظیمات کنترل و حفاظت مناسب همیشه باید مطابق با طراحی سیستم الکتریکی و استانداردهای قابل اجرا ایجاد شود.
مشخصات زیر پارامترهای کلیدی منتشر شده این شکن فضای باز را خلاصه می کند:
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 35 کیلو ولت |
| جریان رتبه بندی شده | 630 / 1250 A |
| فرکانس رتبه بندی شده | 50/60 هرتز |
| ولتاژ مقاومت در برابر فرکانس برق | 80 / 95 کیلو ولت، 1 دقیقه |
| ولتاژ مقاومت در برابر ضربه رعد و برق | پیک 185 کیلوولت |
| جریان قطع اتصال کوتاه | 20 / 25 / 31.5 کیلو آمپر |
| جریان ایجاد اتصال کوتاه | پیک 80 کیلو آمپر |
| زندگی مکانیکی | 20000 عملیات |
| زمان افتتاحیه | 20-45 میلی ثانیه |
| زمان بسته شدن | 25-45 میلی ثانیه |
| دمای عملیاتی | -30 تا +60 درجه سانتی گراد |
| حداکثر ارتفاع نصب | 2000 متر |
این پارامترها باید همراه با ولتاژ سیستم، جریان خطای موجود، هماهنگی عایق، محیط نصب، تنظیمات حفاظتی و الزامات الکتریکی محلی قابل اجرا ارزیابی شوند.
محدوده کاربرد یک بریکر فضای باز کلاس 33 کیلوولت در چندین سناریو توزیع برق ولتاژ متوسط گسترش می یابد.
برای برنامه هایی با خطاهای موقت مکرر، بسته شدن مجدد خودکار می تواند به ویژه مفید باشد. با این حال، هماهنگی بین قطع کننده، رله حفاظتی یا کنترل کننده هوشمند، تجهیزات بالادست و دستگاه های پایین دست باید قبل از راه اندازی بررسی شود.
نصب صحیح برای حفظ ایمنی الکتریکی و قابلیت اطمینان عملکرد یک قطع کننده مدار ولتاژ متوسط در فضای باز ضروری است. ساختار نصب باید پایداری مکانیکی کافی را فراهم کند، در حالی که اتصالات زمین و فاز باید با الزامات مهندسی پروژه مطابقت داشته باشد.
شرایط محیطی نیز باید در نظر گرفته شود. شرایط عملیاتی منتشر شده دمای محیط 30- تا 60+ درجه سانتی گراد، ارتفاع بیش از 2000 متر، سرعت باد تا 34 متر بر ثانیه و درجه آلودگی درجه IV را مشخص می کند.
انتخاب قطع کننده مدار ولتاژ متوسط نباید تنها بر اساس ولتاژ باشد. یک مدل از نظر فنی مناسب باید با مشخصات الکتریکی و محیطی نصب مورد نظر مطابقت داشته باشد.
| عامل انتخاب | چه چیزی را بررسی کنید | چرا اهمیت دارد |
|---|---|---|
| ولتاژ سیستم | ولتاژ اسمی و حداکثر سیستم | عایق بندی و قابلیت سوئیچینگ مناسب را تضمین می کند |
| جریان رتبه بندی شده | فیدر معمولی یا جریان بار | از انتخاب نامناسب جریان جلوگیری می کند |
| سطح خطا | جریان اتصال کوتاه احتمالی | ظرفیت وقفه مورد نیاز را تعیین می کند |
| محیط نصب | دما، ارتفاع، باد و آلودگی | از عملیات قابل اعتماد در فضای باز پشتیبانی می کند |
| الزامات کنترل | بسته شدن مجدد دستی، برقی، هوشمند یا خودکار | سازگاری با سیستم حفاظتی را تضمین می کند |
| چیدمان نصب | قطب، قاب فولادی، فاصله ها و فاصله فازها | از نصب ایمن مکانیکی و الکتریکی پشتیبانی می کند |
برای الزامات خاص پروژه، خریداران باید ولتاژ سیستم، جریان نامی، سطح اتصال کوتاه، شرایط محیطی، ولتاژ کنترل، ترتیب نصب و عملکردهای حفاظتی مورد نیاز را هنگام درخواست قیمت ارائه کنند. این به سازنده اجازه می دهد تا به جای اتکا به انتخاب محصول عمومی، پیکربندی را توصیه کند.
عملکرد اصلی آن سوئیچ و قطع مدارهای الکتریکی است و در عین حال به محافظت از سیستم های توزیع بالای ولتاژ متوسط در برابر جریان های خطا و اتصال کوتاه کمک می کند. همچنین میتوان آن را در حفاظت از شبکه و استراتژیهای بسته شدن مجدد خودکار ادغام کرد.
بله. شرایط عملیاتی منتشر شده شامل دما از -30 درجه سانتیگراد تا +60 درجه سانتیگراد، ارتفاع نصب تا 2000 متر، سرعت باد تا 34 متر بر ثانیه و درجه آلودگی IV است. مناسب بودن واقعی باید در برابر محیط پروژه خاص تایید شود.
مشخصات فنی منتشر شده گزینه های جریان نامی 630 A و 1250 A را فهرست می کند. انتخاب مناسب به ویژگی های بار و طراحی الکتریکی سیستم توزیع بستگی دارد.
گزینه های نامی جریان قطع اتصال کوتاه 20، 25 کیلو آمپر، و 31.5 کیلو آمپر هستند. خریداران باید مقدار مناسب را بر اساس جریان خطای احتمالی محاسبه شده در نقطه نصب انتخاب کنند.
بله. قابلیت بسته شدن مجدد خودکار در میان ویژگی های محصول ذکر شده است. تنظیمات بسته شدن مجدد و هماهنگی حفاظت باید بر اساس طراحی شبکه خاص پیکربندی شود.
مشخصات منتشر شده عمر مکانیکی 20000 عملیات می دهد، در حالی که تعداد عملیات قطع اتصال کوتاه 30 برابر مشخص شده است.
یک قطع کننده مدار در فضای باز قابل اعتماد می تواند تفاوت قابل توجهی در ایمنی، تداوم و نگهداری یک سیستم توزیع ولتاژ متوسط ایجاد کند. با پیکربندی فشرده روی قطب، مکانیسم عملکرد آهنربای دائمی، عایق قوی، عملکرد سوئیچینگ سریع، قابلیت بسته شدن مجدد خودکار، و رتبه های جریان و اتصال کوتاه متعدد،مدارشکن 33 کیلوولت تک قطبی در فضای بازبرای پاسخگویی به طیف گسترده ای از نیازهای تاسیسات، پست و توزیع صنعتی طراحی شده است. اگر در حال ارزیابی پیکربندی مناسب برای شبکه خود هستید،با ما تماس بگیریدبا نیازهای ولتاژ، جریان، سطح خطا، محیطی و نصب خود برای بحث در مورد راه حل سفارشی با Anqiang Power.
