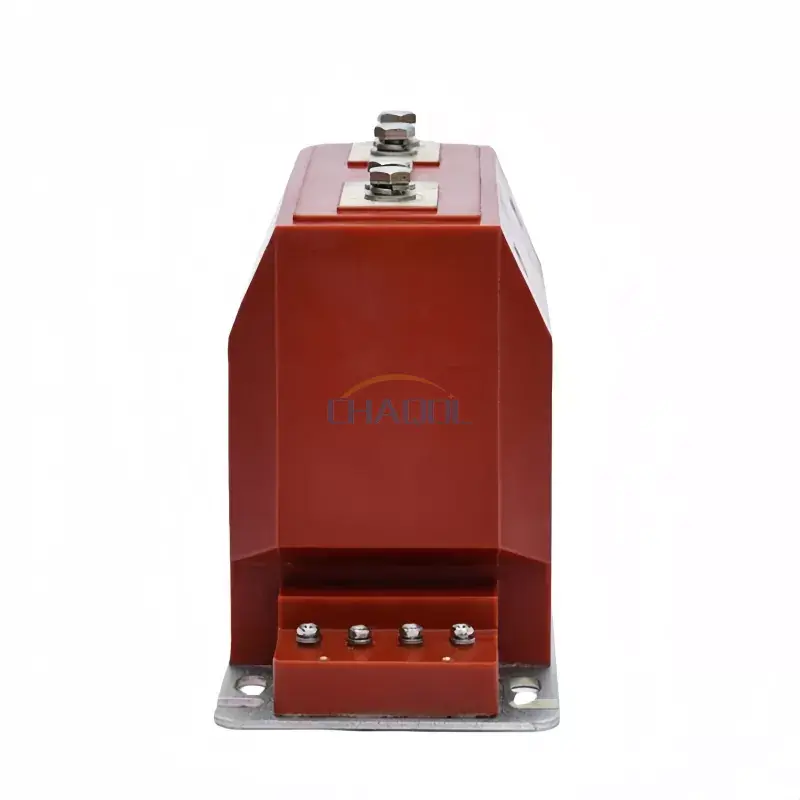

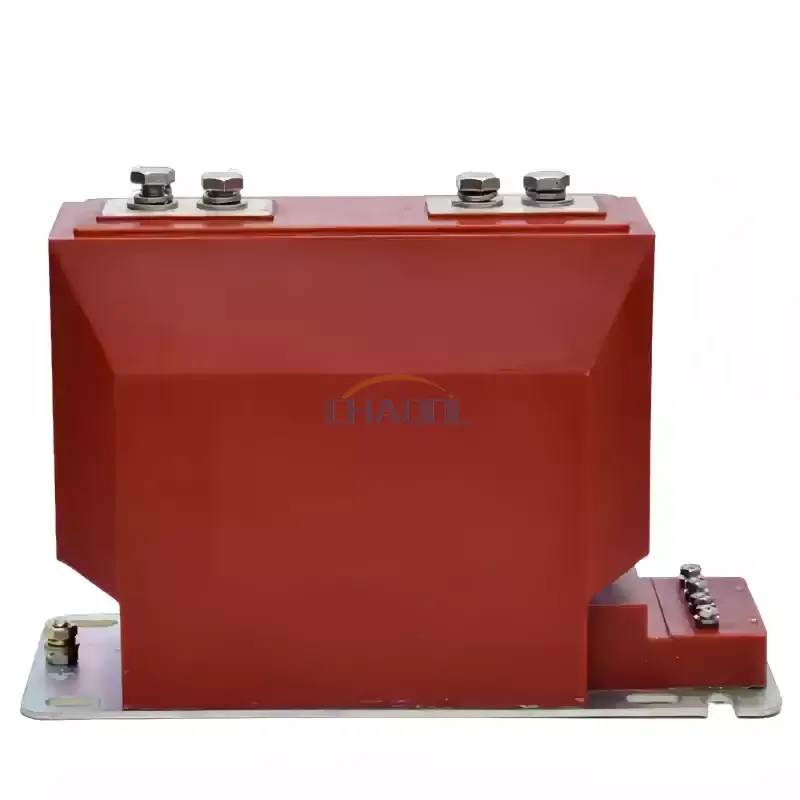

ترانسفورماتور جریان داخلی 10 کیلو ولت (مدل LZZBJ9-10) برای اندازه گیری دقیق جریان و حفاظت در سیستم های برق داخلی با ولتاژ متوسط طراحی شده است. معمولاً در پانلهای تابلو برق، کابینتهای اندازهگیری و پستهای فشرده نصب میشود، جایی که خروجی سیگنال پایدار و قابلیت اطمینان عایق تحت عملیات مداوم مورد نیاز است.
در اتوماسیون توزیع و شبکه های برق صنعتی، ترانسفورماتور جریان داخلی 10 کیلو ولت نقش مهمی در تبدیل جریان اولیه بالا به سیگنال های ثانویه استاندارد برای ابزار اندازه گیری و رله های حفاظتی ایفا می کند. ساختار ریخته گری رزین اپوکسی آن استحکام مکانیکی را بهبود می بخشد و عملکرد پایدار را در محیط های داخلی مرطوب یا گرد و غبار تضمین می کند.
این سری فرآیند ریختهگری رزین اپوکسی کاملاً محصور را اتخاذ میکند که هسته آهنی، سیمپیچ ثانویه و سیستم عایق را در یک بدنه فشرده ادغام میکند. این طراحی خطر تخلیه جزئی را کاهش میدهد و استحکام دی الکتریک را افزایش میدهد و آن را برای عملکرد طولانیمدت در تابلو برقدار مناسب میسازد.
ترانسفورماتور جریان داخلی 10 کیلو ولت همچنین مجهز به یک جعبه ترمینال تقویت شده برای محافظت از سیم کشی ثانویه به همراه پایه اتصال به زمین است که نصب ایمن و رعایت استانداردهای ایمنی الکتریکی در محیط های صنعتی را تضمین می کند.

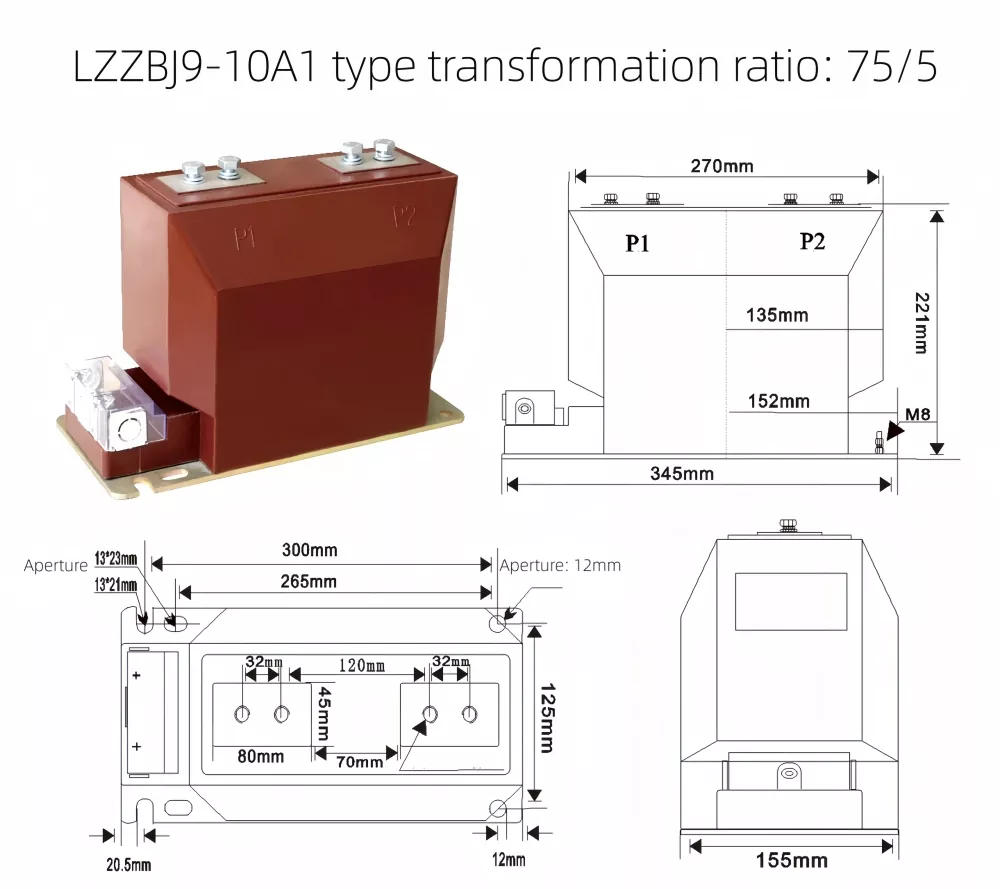

مدل LZZBJ9-10 از چندین پیکربندی جریان اولیه و کلاسهای دقت برای برآوردن الزامات مختلف اندازهگیری و حفاظت در سیستمهای توزیع برق پشتیبانی میکند.
|
مدل |
جریان اولیه نامی |
ترکیبی در سطح دقت |
خروجی رتبه بندی شده |
جریان حرارتی نامی کوتاه مدت |
جریان پایداری دینامیکی نامی |
|
LZZBJ9-10A |
5A |
0.2/10P10 0.5/10P10 0.2/10P10 0.5/10P10
|
10/15 VA 10/15 VA 10/15 VA 10/15 VA |
0.45KA/s |
1.13KA/s |
|
10A |
0.9KA/s |
2.25KA/s |
|||
|
15A |
1.35KA/s |
3.38KA/s |
|||
|
20A |
1.8KA/s |
4.5KA/s |
|||
|
30A |
2.7KA/s |
6.75 KA/s |
|||
|
40A |
3.6KA/s |
9KA/s |
|||
|
50A |
4.5KA/s |
11.25KA/s |
|||
|
75A |
6.75 KA/s |
16.88KA/s |
|||
|
100A |
9KA/s |
22.5KA/s |
|||
|
150A |
13.5KA/s |
33.75 KA/s |
|||
|
200A |
18KA/s |
45KA/s |
|||
|
300A |
24.5KA/s |
61.25KA/s |
|||
|
400A |
24.5KA/s |
61.25KA/s |
|||
|
500A |
32KA/s |
80KA/s |
|||
|
600A |
32KA/s |
80KA/s |
|||
|
800A |
32KA/s |
80KA/s |
|||
|
1000A |
50KA/s |
125KA/s |
|||
|
1200A |
50KA/s |
125KA/s |
|||
|
1500A |
50KA/s |
125KA/s |
|||
|
2000A |
50KA/s |
125KA/s |
|||
|
2500A |
50KA/s |
125KA/s |
جریان ثانویه نامی: 5A یا 1A
سطح عایق: 12/42/75KV
این نوع ترانسفورماتور جریان به طور گسترده در کابینت های توزیع برق، پست های داخلی، سیستم های اتوماسیون صنعتی و سیستم های مدیریت انرژی استفاده می شود. به ویژه برای محیط هایی که نیاز به دقت اندازه گیری بالا و پایداری طولانی مدت در شرایط بار مداوم دارند مناسب است.
ترانسفورماتور جریان داخلی 10 کیلو ولت معمولاً با رله های حفاظتی، کنتورهای انرژی و سیستم های نظارتی در زیرساخت های شبکه هوشمند و شبکه های کنترل برق صنعتی یکپارچه می شود.

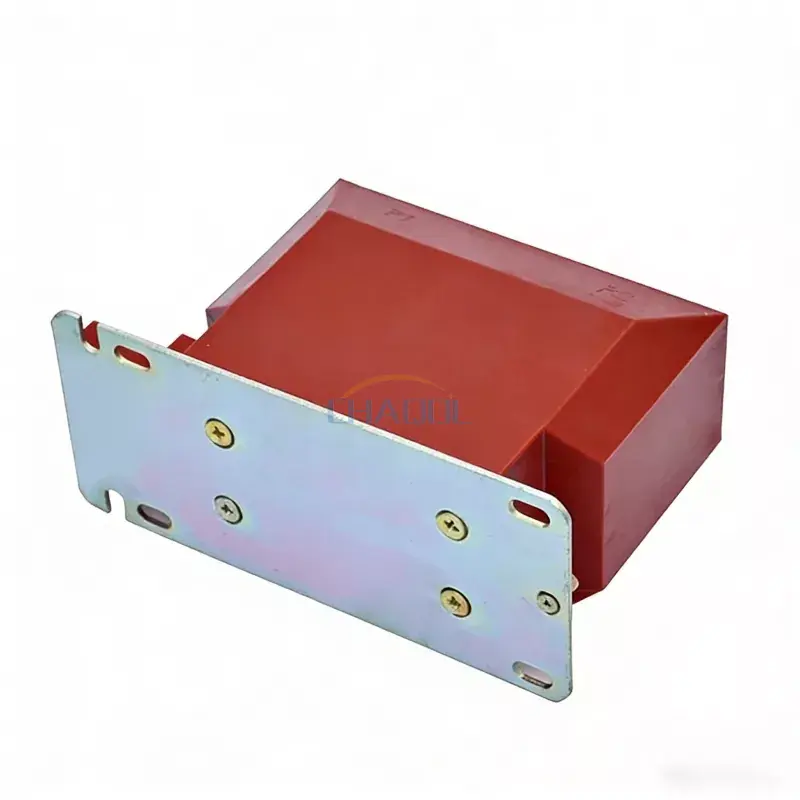

پایه محصول با چندین سوراخ نصب و پایانه های اتصال به زمین طراحی شده است که از تثبیت پایدار و ایمنی الکتریکی در حین کار اطمینان می دهد. جعبه ترمینال ثانویه محافظت بیشتری در برابر تماس تصادفی و تداخل خارجی ایجاد می کند.
ساختار جمع و جور آن امکان نصب آسان در سیستم های تابلو برق با فضای محدود را فراهم می کند و پیچیدگی سیم کشی را کاهش می دهد و راندمان تعمیر و نگهداری را بهبود می بخشد.
Q1: عملکرد اصلی این ترانسفورماتور جریان چیست؟
A: جریان اولیه بالا را به جریان ثانویه کم استاندارد برای اندازه گیری و حفاظت در سیستم های ولتاژ متوسط داخلی تبدیل می کند.
Q2: ترانسفورماتور جریان داخلی 10KV معمولاً در کجا نصب می شود؟
A: عمدتا در تابلو برق داخلی، کابینت های توزیع و پست های فشرده در سیستم های برق صنعتی و شهری استفاده می شود.
Q3: مزایای کلیدی آن در مقایسه با CT های معمولی چیست؟
A: عایق رزین اپوکسی، طراحی فشرده، دقت بالا و مقاومت قوی در برابر رطوبت و گرد و غبار را ارائه می دهد و آن را برای عملیات طولانی مدت مناسب می کند.
Q4: آیا می تواند محدوده های مختلف جریان را پشتیبانی کند؟
پاسخ: بله، چندین رتبه بندی جریان اولیه برای مطابقت با نیازهای بار و سیستم مختلف موجود است.
Q5: آیا برای برنامه های شبکه هوشمند مناسب است؟
پاسخ: بله، به دلیل خروجی سیگنال پایدار، به طور گسترده در سیستم های اندازه گیری هوشمند و شبکه های توزیع خودکار استفاده می شود.
Q6: آیا به تعمیر و نگهداری مکرر نیاز دارد؟
A: نیازی به تعمیر و نگهداری مکرر نیست. معمولاً بازرسی دوره ای پایانه ها و وضعیت عایق کافی است.
