ترانسفورماتور جریان توالی صفر

Model:LXK-Φ80-200

ترانسفورماتور جریان صفر دنباله ای مستقل Anqiang Power برای سیستم های قدرت با فرکانس نامی 50 هرتز یا 60 هرتز و ولتاژ نامی 0.5 کیلو ولت و کمتر، برای استفاده در اندازه گیری انرژی و ولتاژ و حفاظت رله مناسب است. دارای مقاومت در برابر دمای بالا، عملکرد عایق خوب، اندازه جمع و جور و نصب آسان است.

ارسال استعلام

توضیحات محصول

ترانسفورماتور جریان توالی صفر برای تشخیص خطای زمین و هماهنگی حفاظت در سیستم های قدرت ولتاژ متوسط طراحی شده است. معمولاً در شبکه‌های توزیع 10 کیلو ولت برای نظارت بر جریان باقیمانده تولید شده در شرایط نامتعادل یا خطا استفاده می‌شود و به رله‌های حفاظتی کمک می‌کند تا مدارهای معیوب را به سرعت جدا کرده و ایمنی و قابلیت اطمینان سیستم را بهبود بخشند.

این مدل (LXK-Φ80-200) از فناوری ریخته گری خلاء رزین اپوکسی با ساختار هسته تقسیم شده استفاده می کند که امکان نصب بدون جدا کردن کابل های اولیه را فراهم می کند. هسته از فولاد سیلیکونی نورد سرد با عیار بالا ساخته شده است، در حالی که سیم پیچ از هادی های مسی بدون اکسیژن برای اطمینان از عملکرد مغناطیسی پایدار و تلفات کم در طول عملیات طولانی مدت استفاده می کند.

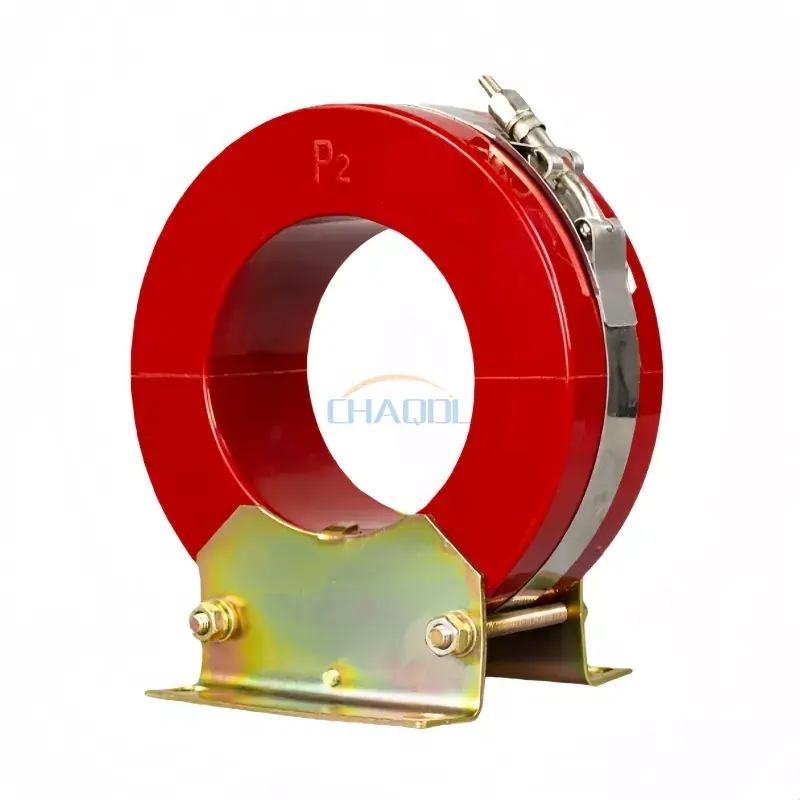

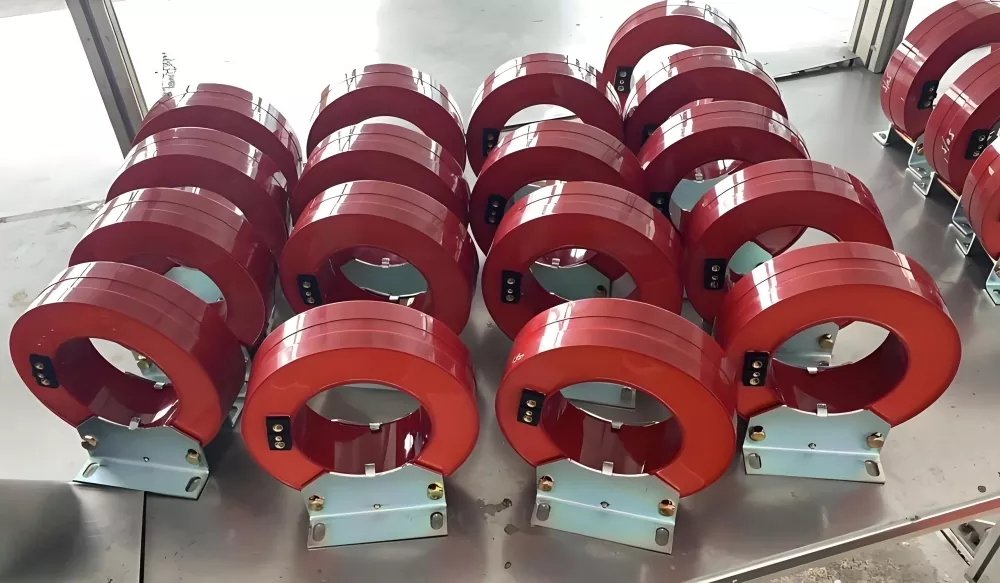

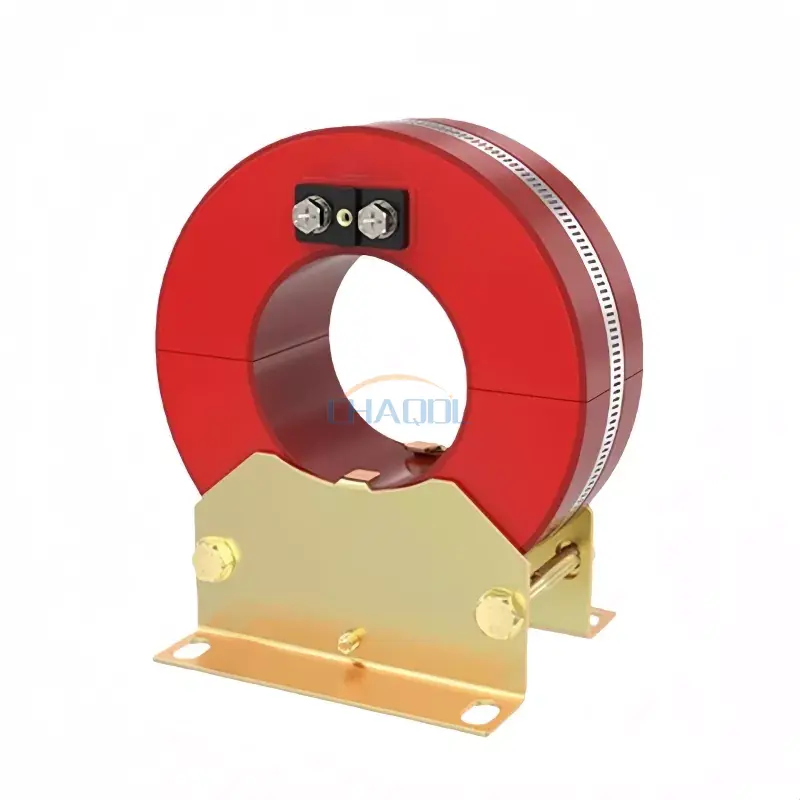

عکس های واقعی محصول

Zero Sequence Current Transformer

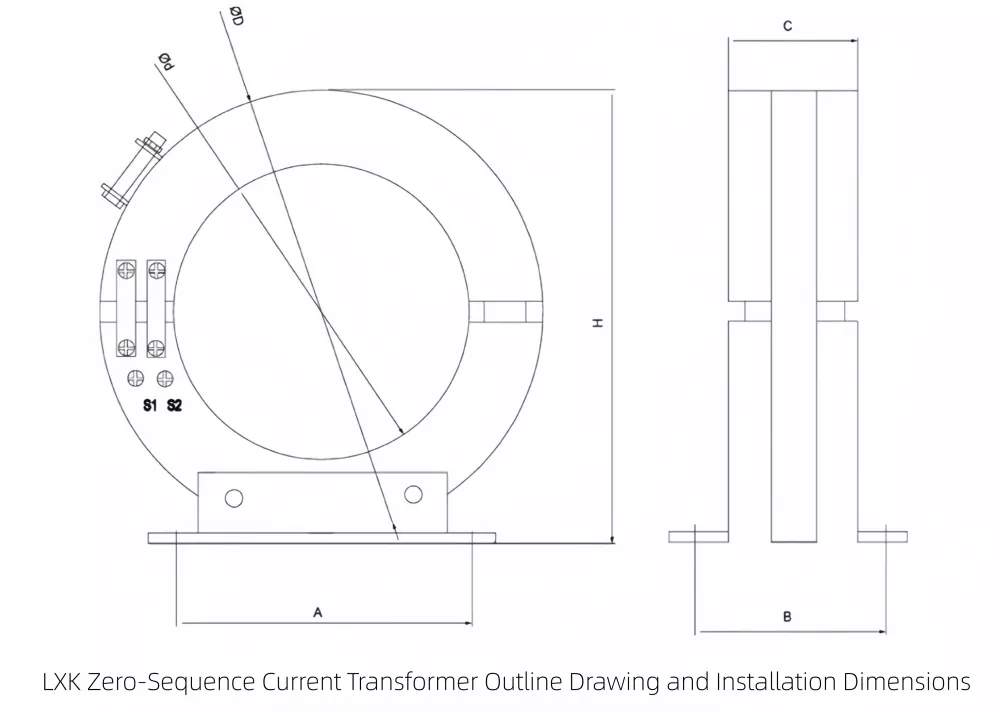

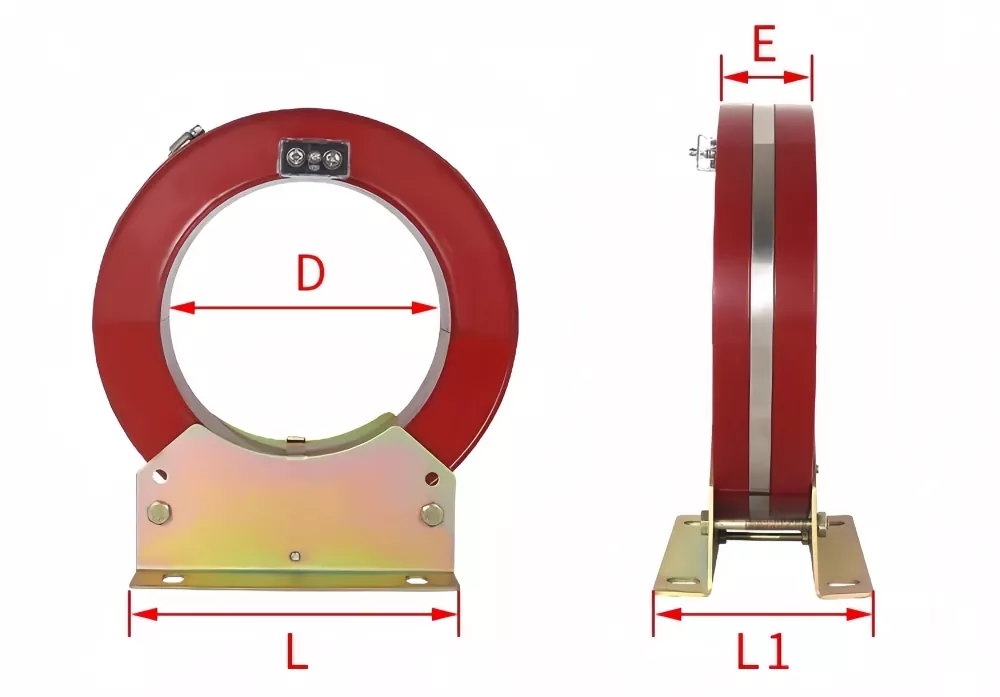

نمودار ظاهر و ابعاد محصول

Zero Sequence Current Transformer

مزیت کلیدی این ترانسفورماتور جریان صفر دنباله ای ساختار هسته تقسیم شده آن است که امکان نصب بدون جدا کردن کابل های اولیه را فراهم می کند. طراحی هسته دو بخش، همراه با تثبیت گیره، به طور قابل توجهی کارایی نصب در محل را در پروژه های مقاوم سازی و تعمیر و نگهداری بهبود می بخشد.

مشخصات محصول	D	E	L	L1
LXK-80	Φ80	58	130	123
LXK-100	Φ100	58	130	122
LXK-120	Φ120	57	130	120
LXK-150	Φ150	58	190	123
LXK-180	Φ180	58	190	125
LXK-200	Φ200	60	280	129
LXK-240	Φ240	80	280	167
LXK-260	Φ260	55	280	120
LXK-300	Φ300	80	280	170

پارامترهای فنی رله

مدل رله	روش اتصال سیم پیچ رله	مقدار مقیاس رله	مقدار فعلی توالی صفر (A)
DD-11/60 DD-1/60	اتصال سری	15*1	2.4-4.5
		30*1
	به صورت موازی	15*2	3-5
		30*2
	اتصال سری	15*1	3-5
		30*1
	به صورت موازی	15*2	3-6
		30*2

سطح عایق درجه بندی شده: 0.5/3KV

ویژگی های محصول

ساختار رزین اپوکسی با هسته تقسیم شده امکان نصب سریع بدون برداشتن کابل های اولیه را فراهم می کند و زمان خرابی در پروژه های تعمیر و نگهداری و مقاوم سازی را کاهش می دهد. این طراحی همچنین پایداری مکانیکی و قابلیت اطمینان طولانی مدت عایق را در محیط های الکتریکی خشن بهبود می بخشد.

این دستگاه عملکرد اندازه‌گیری پایداری را در شرایط جریان باقیمانده کم و زیاد ارائه می‌کند و آن را برای سیستم‌های حفاظتی در شبکه‌های توزیع صنعتی، پست‌ها و مجموعه‌های تابلوی فشرده مناسب می‌سازد.

شرایط عملیاتی عادی

1. نصب: استفاده در داخل ساختمان

2. محدوده دما: -5 ℃ تا 40 ℃، میانگین روزانه ≤ 30 ℃

3. محیط زیست: مناطق غیر خورنده و کم آلودگی

سوالات متداول

Q1: عملکرد اصلی ترانسفورماتور جریان توالی صفر چیست؟
A: جریان عدم تعادل ناشی از خطاهای زمین در سیستم های سه فاز را تشخیص می دهد و سیگنال هایی را برای سیستم های حفاظت رله ای برای جداسازی مدارهای معیوب ارائه می دهد.

Q2: آیا می توان آن را بدون خاموش کردن سیستم نصب کرد؟
پاسخ: بله، طراحی هسته تقسیم شده اجازه می دهد تا در اطراف کابل های موجود بدون قطع اتصال نصب شود.

Q3: آیا جریان نامی ثابت است یا قابل تنظیم؟
A: رتبه بندی جریان اولیه را می توان بر اساس نیازهای سیستم سفارشی کرد.

Q4: با چه نوع سیستم های حفاظتی سازگار است؟
پاسخ: با رله های خطای زمین، پانل های حفاظتی و سیستم های مانیتورینگ تابلو برق سازگار است.

Q5: چه موادی در هسته و سیم پیچ استفاده می شود؟
A: از هسته های فولادی سیلیکونی نورد سرد و سیم پیچ های مسی بدون اکسیژن برای تلفات کم و راندمان بالا استفاده می کند.

Q6: معمولاً در کجا نصب می شود؟
A: معمولاً در واحدهای اصلی حلقه، کابینت های توزیع، ترانسفورماتورها و پانل های حفاظتی قطع کننده مدار نصب می شود.
