از طریق ترانسفورماتور جریان هسته ای

Model:LMZC-10

Anqiang Power یک تولید کننده ترانسفورماتورهای جریان هسته ای در چین است. این ترانسفورماتورهای جریان برای سیستم های برق متناوب با ولتاژ کاری زیر 35 کیلو ولت مناسب هستند و برای اندازه گیری جریان و حفاظت مدار در تجهیزات توزیع برق استفاده می شوند. ما می توانیم ترانسفورماتورهای جریان هسته ای را برای سطوح ولتاژی مانند 10KV، 24KV و 35KV با توجه به نیاز مشتری سفارشی کنیم.

ارسال استعلام

توضیحات محصول

Anqiang Power نوع هسته از طریق Core Current Transformer LMZC-10 را بر اساس الزامات کاربرد میدانی سیستم های توزیع برق مدرن توسعه می دهد. این محصول که برای محیط های تابلو برق ولتاژ متوسط مانند GIS، RMU و پست های فشرده طراحی شده است، عملکرد اندازه گیری پایداری را در شرایط عملیاتی پیچیده ارائه می دهد. این یک ساختار کاملاً عایق با محفظه ABS مقاوم در برابر شعله و یک پوشش ترمینال شفاف مهر و موم شده برای بهبود ایمنی و دید در طول سیم کشی و نگهداری استفاده می کند.

در مدارهای اندازه‌گیری و حفاظت عملی، به طور گسترده برای نمونه‌برداری از جریان بی‌درنگ و حفاظت رله در سیستم‌های قدرت استفاده می‌شود. ساختار هسته‌ای یا حلقه‌ای آن امکان نصب مستقیم روی کابل‌ها یا شین‌های اصلی را بدون از بین بردن هادی اصلی می‌دهد و کارایی را در طول پروژه‌های مقاوم‌سازی یا تعمیر و نگهداری بهبود می‌بخشد.

طراحی سازه و اصل کار

با هسته فولادی سیلیکونی حلقوی و عایق ریخته گری رزین اپوکسی ساخته شده است. هادی اولیه به عنوان یک سیم پیچ تک چرخشی عمل می کند که به طور قابل توجهی راندمان جفت مغناطیسی را بهبود می بخشد و اتلاف انرژی در حین کار را کاهش می دهد.

سیم پیچ ثانویه از سیم مسی با رسانایی بالا ساخته شده است تا از خروجی جریان پایدار و دقت اندازه گیری اطمینان حاصل شود. ساختار رزین اپوکسی کاملاً مهر و موم شده مقاومت در برابر رطوبت، محافظت در برابر گرد و غبار و پایداری مکانیکی طولانی مدت را افزایش می دهد.

در کاربردهای مهندسی برق، ترانسفورماتور جریان از طریق هسته به دلیل ساختار فشرده و عملکرد قابل اعتماد آن در محیط های کار مداوم ترجیح داده می شود.

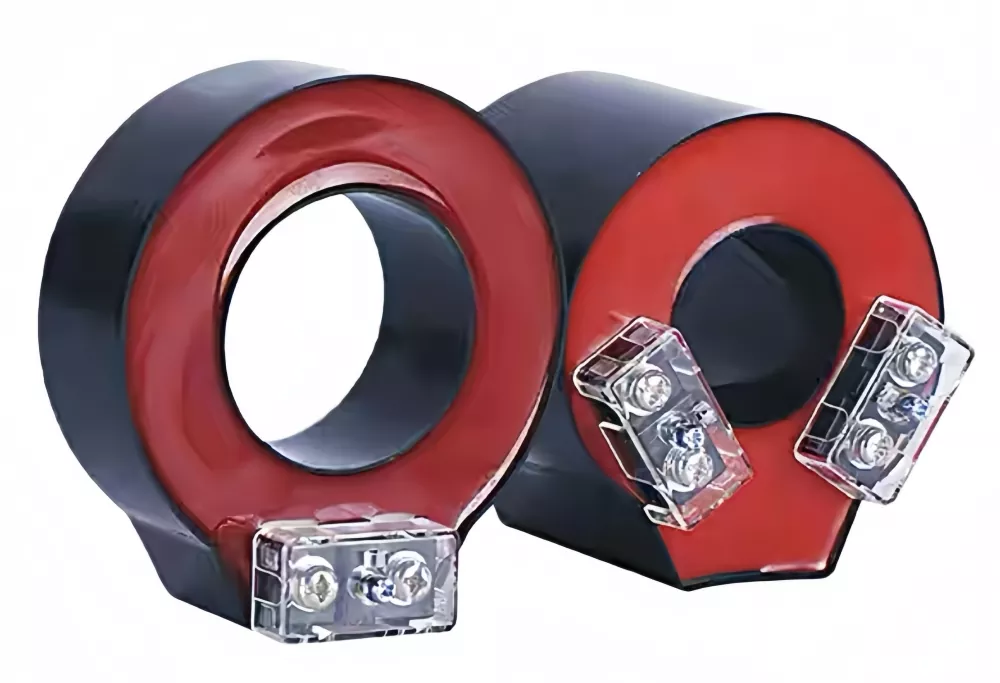

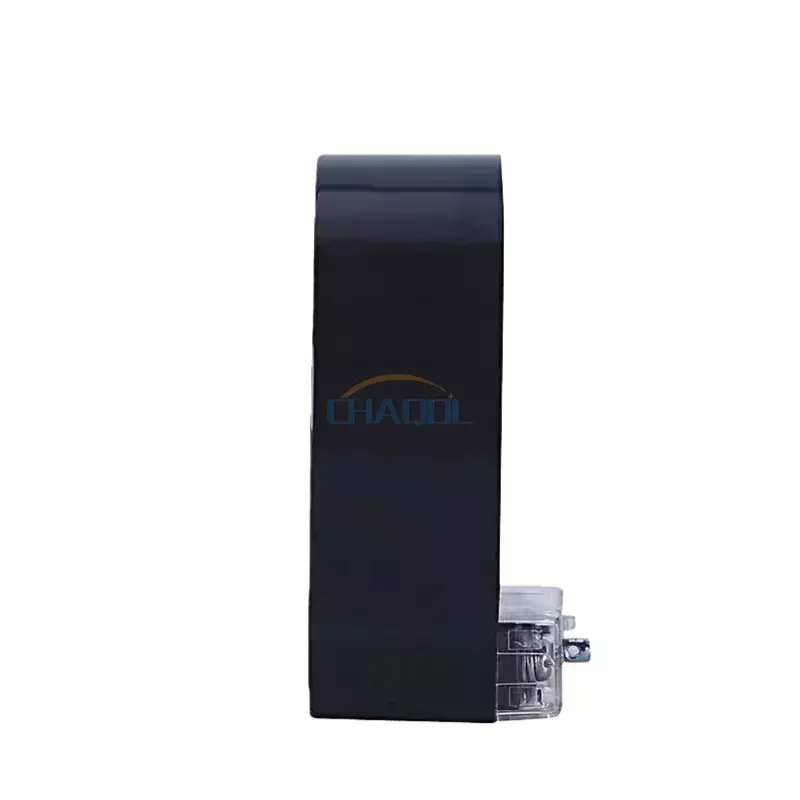

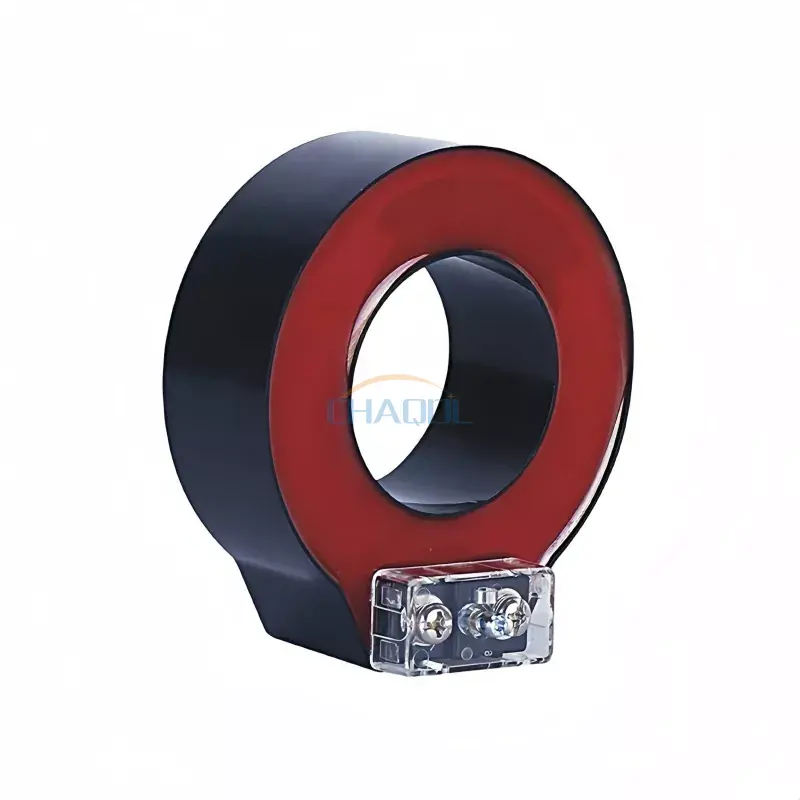

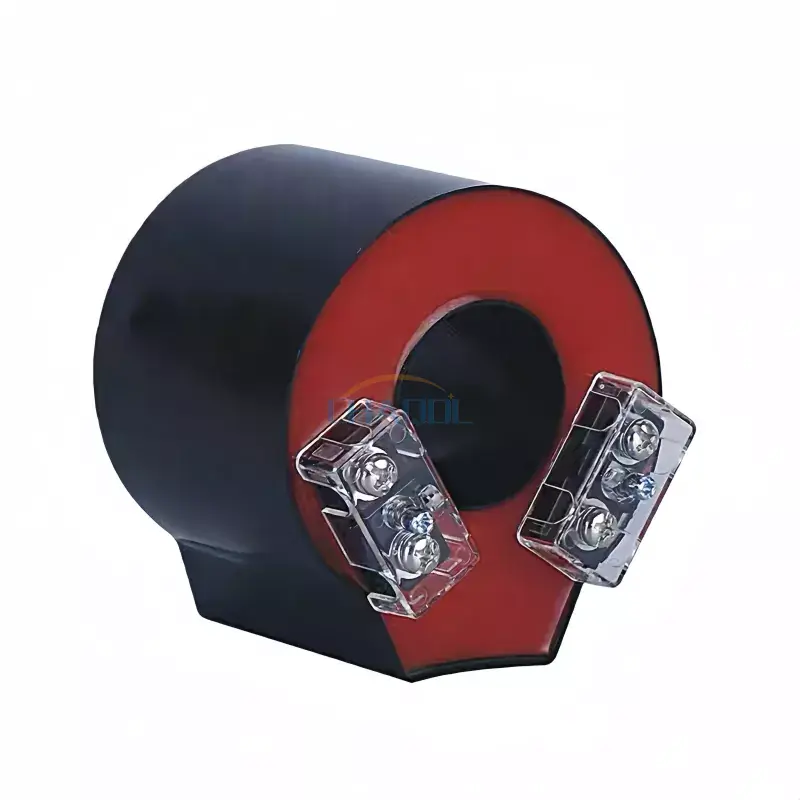

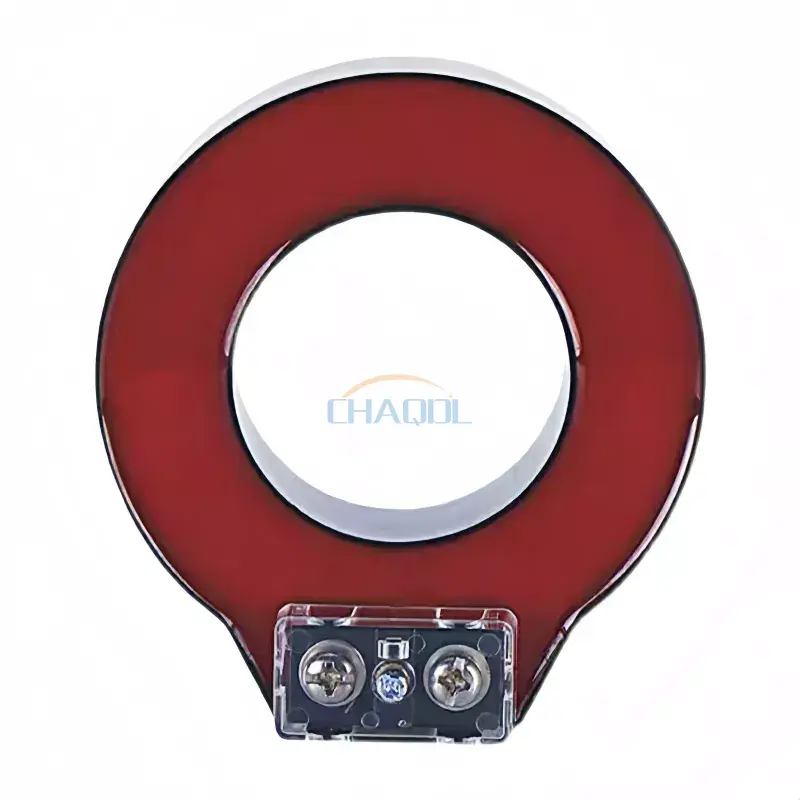

نمایش تصویر محصول

Through Core Current Transformer

نام محصول	از طریق ترانسفورماتور جریان هسته	مدل محصول	LMZC-10
فرکانس نامی	50/60 هرتز	مواد محصول	ضد اشتعال ABS
رتبه بندی ضد رسوب	سطح 2	جریان ثانویه	5A/1A
دمای محیط	-350-550 ℃	ارتفاع	≤1000 متر

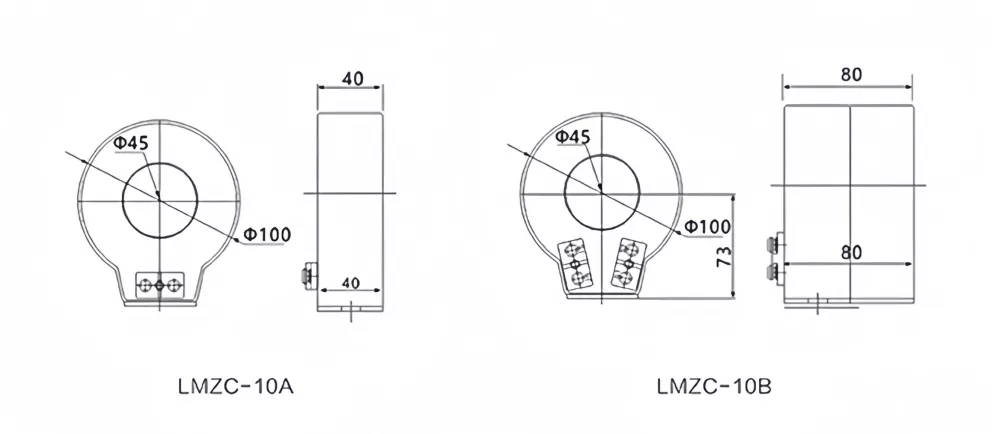

نمودار ابعاد محصول

Through Core Current Transformer

پارامترهای فنی

مدل	استفاده کنید	ترانسفورماتور اندازه گیری جریان			ترانسفورماتور جریان حفاظتی			ترانسفورماتور جریان دو سیم پیچ
	جریان اولیه نامی	کلاس دقت و بار نامی (VA)			کلاس دقت و بار نامی (VA)			کلاس دقت و بار نامی (VA)
	جریان اولیه نامی	0.2 ثانیه	0.2	0.5	10P 5	10P10	10P15	0.5	1	10P10	10P5
LMZC-10-3	75	__	__	__	__	__	__	__	__	__	__
	100	__	__	__	2.5	__	__	__	__	__	__
	150	2.5	2.5	2.5	2.5	__	__	__	__	__	__
	200	2.5	2.5	2.5	3.75	__	__	__	__	__	__
	300	5	5	5	5	__	__	__	__	__	__
	400	5	5	5	5	2.5	__	__	__	__	__
	500	10	10	10	7.5	2.5	__	__	__	__	__
	600	10	10	10	10	5	__	__	__	__	__
LMZC-10-4	50	__	__	2.5	__	__	__	__	__	__	__
	75	2.5	3.75	3.75	2.5	__	__	__	__	__	__
	100	5	5	5	5	2.5	1.5	__	__	__	__
	150	5	5	5	7.5	3.75	1.5	__	__	__	__
	200	7.5	7.5	7.5	10	5	2.5	5	5	__	2.5
	300	10	10	15	15	7.5	5	7.5	7.5	__	3.75
	400	15	20	20	20	10	7.5	7.5	7.5	2.5	5
	500	20	25	25	25	10	7.5	10	10	2.5	5
	600	20	25	30	25	10	7.5	10	10	3.75	7.5

دامنه برنامه و نکات نصب

این سری به طور گسترده در کابینت های توزیع فشار ضعیف، پانل های اندازه گیری و سیستم های اتوماسیون صنعتی کاربرد دارد. ترانسفورماتور جریان هسته ای به ویژه برای پروژه های مقاوم سازی مناسب است که در آن شینه ها یا کابل های موجود در حین نصب نمی توانند جدا شوند. از عملکرد مداوم در محیط های داخلی با کنترل رطوبت و دما پایدار پشتیبانی می کند.

دامنه کاربرد

به طور گسترده در سیستم های قدرت الکتریکی که نیاز به نظارت دقیق جریان و هماهنگی حفاظت دارند استفاده می شود. هم برای تاسیسات صنعتی و هم برای تاسیسات صنعتی مناسب است.

سیستم های تابلو برق فشار ضعیف و متوسط
کابینت های توزیع برق و تابلوهای اندازه گیری
سیستم های حفاظت و مانیتورینگ پست
سیستم های کنترل قدرت اتوماسیون صنعتی
سیستم های تولید برق از انرژی های تجدید پذیر

الزامات نصب

نصب مناسب برای اطمینان از دقت اندازه گیری و عملکرد ایمن ضروری است. هادی اولیه باید از مرکز هسته عبور کند تا توزیع شار مغناطیسی متعادلی داشته باشد.

هادی را در مرکز پنجره هسته نگه دارید
مدار ثانویه را در حین کار باز نگذارید
از اتصال به زمین مطمئن ترمینال ثانویه اطمینان حاصل کنید
از سخت افزار نصب عایق برای پایداری مکانیکی استفاده کنید

مزایای عملکرد

در مقایسه با ترانسفورماتورهای جریان معمولی، ترانسفورماتور جریان هسته ای بازده عملیاتی بهبود یافته و پایداری طولانی مدت در سیستم های اندازه گیری الکتریکی را ارائه می دهد.

دقت اندازه گیری بالا با پاسخ خطی پایدار
تلفات هسته کم و بهبود عملکرد الکترومغناطیسی
عایق رزین اپوکسی برای افزایش مقاومت محیطی
طراحی فشرده مناسب برای فضای نصب محدود
عمر طولانی با حداقل نیاز به تعمیر و نگهداری

سوالات متداول

Q1: عملکرد اصلی این محصول چیست؟
A: برای اندازه گیری جریان و حفاظت در سیستم های الکتریکی، به ویژه در کاربردهای توزیع و اندازه گیری استفاده می شود.

Q2: آیا می توان آن را بدون خاموش کردن سیستم نصب کرد؟
پاسخ: بله، طراحی هسته تقسیم شده آن امکان نصب بدون قطع هادی اولیه را فراهم می کند.

Q3: با چه سیستم هایی سازگار است؟
A: برای تابلوهای ولتاژ پایین و متوسط از جمله RMU و تابلوهای کنترل مناسب است.

Q4: سطح عایق چقدر است؟
A: سطح عایق برای محیط های توزیع صنعتی طراحی شده است و عملکرد ایمن را در شرایط ولتاژ نامی تضمین می کند.

Q5: آیا می توان از آن در فضای باز استفاده کرد؟
A: عمدتا برای استفاده در داخل ساختمان طراحی شده است. نصب در فضای باز به محفظه محافظ اضافی نیاز دارد.

Q6: هر چند وقت یکبار به تعمیر و نگهداری نیاز دارد؟
A: در شرایط عملیاتی عادی، بازرسی دوره ای کافی است، بدون نیاز به تعمیر و نگهداری مکرر.

نکته پایانی: این ترانسفورماتور جریان از طریق هسته برای عملکرد پایدار طولانی مدت در سیستم های توزیع برق مدرن طراحی شده است که از اندازه گیری و عملکرد حفاظتی قابل اطمینان اطمینان می دهد.
