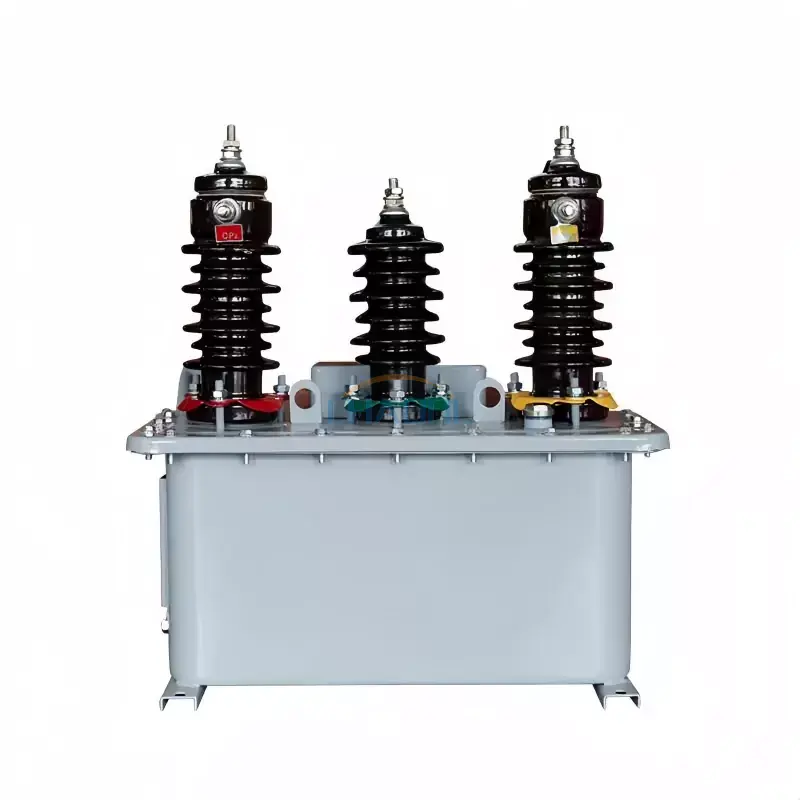

ترانسفورماتور ابزار ترکیبی غوطه ور در روغن

Model:JLS-35, 10, 6,3

Anqiang Power تولید کننده ترانسفورماتور ابزار ترکیبی غوطه ور در روغن است. این ترانسفورماتور برای سیستم های برق متناوب سه فاز با فرکانس نامی 50 هرتز یا 60 هرتز و ولتاژهای نامی 3KV، 6KV، 10KV و 35KV مناسب است. این محصول دارای دقت بالا، وزن سبک، نصب آسان و قابلیت ضد سرقت است.

ارسال استعلام

توضیحات محصول

این ترانسفورماتور ابزار ترکیبی غوطه‌ور در روغن (مدل JLS-10) برای اندازه‌گیری دقیق و حفاظت در سیستم‌های قدرت ولتاژ متوسط طراحی شده است. این توابع اندازه‌گیری ولتاژ و جریان را در یک واحد پر از روغن ادغام می‌کند و آن را به طور گسترده در شبکه‌های توزیع در فضای باز، پست‌ها و سیستم‌های نظارت برق صنعتی قابل استفاده می‌کند. این سازه از یک طرح عایق غوطه ور در روغن مهر و موم شده استفاده می کند تا از عملکرد پایدار در شرایط بار طولانی مدت و قرار گرفتن در معرض محیطی سخت اطمینان حاصل کند.

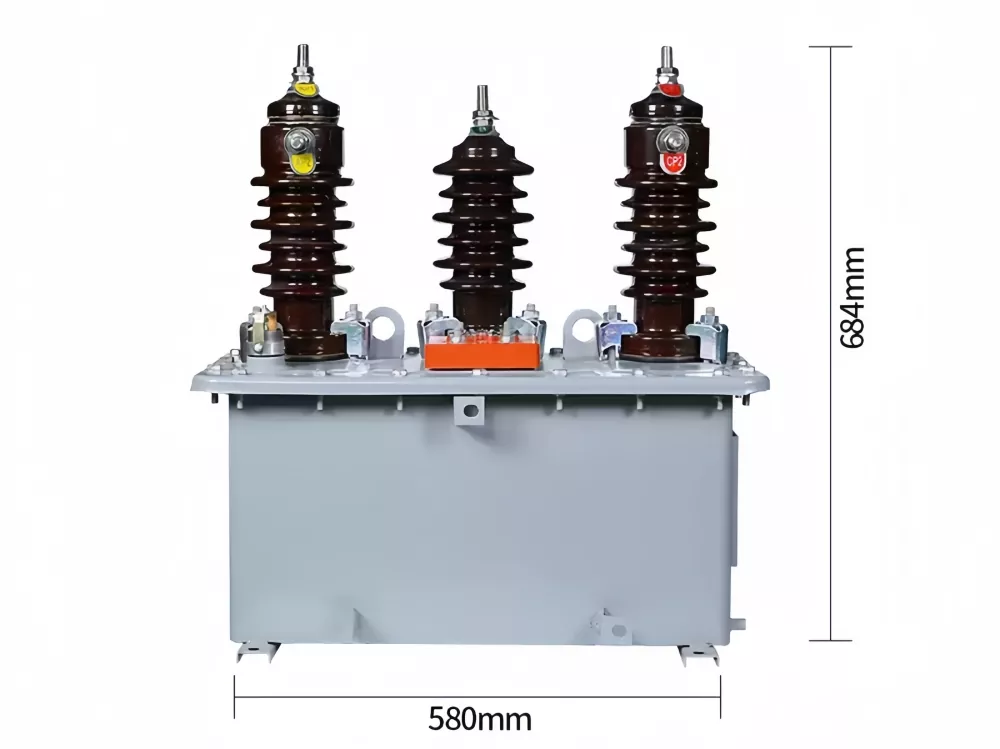

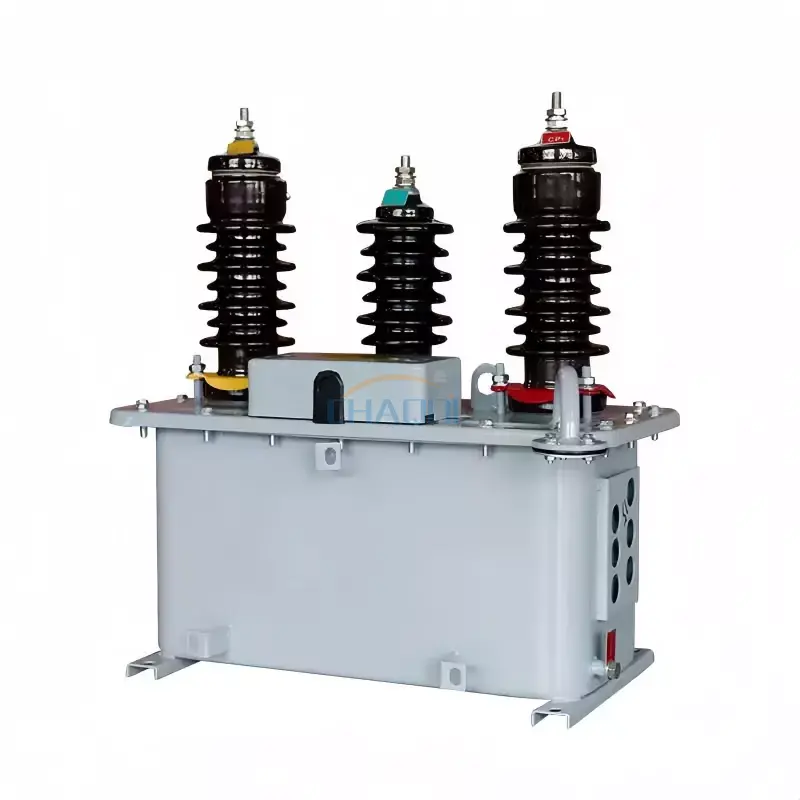

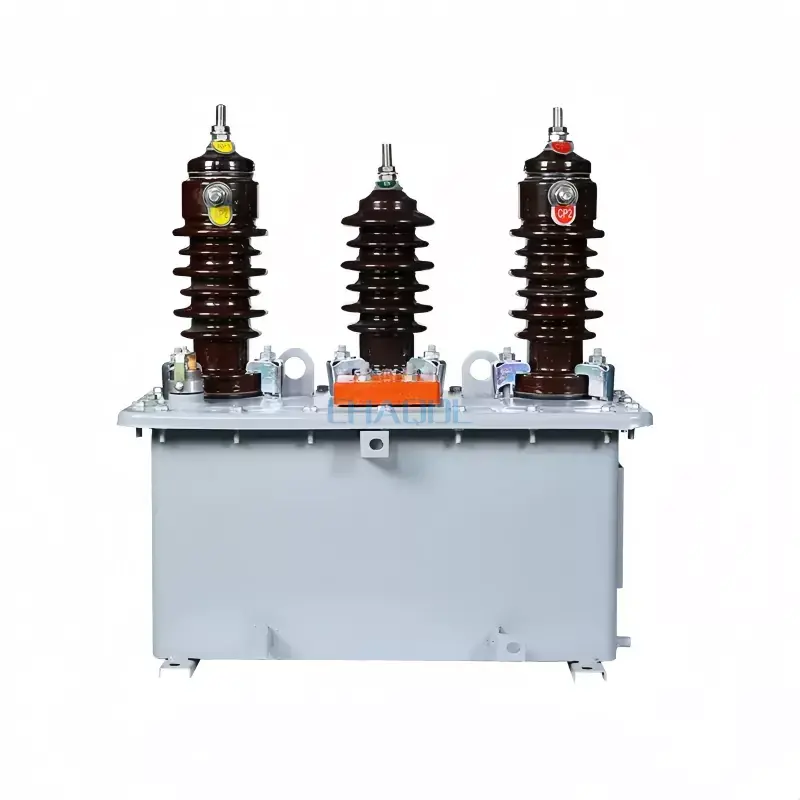

نمایش تصویر محصول

Oil Immersed Combined Instrument Transformer

نمای کلی و دامنه کاربرد

ترانسفورماتور ابزار ترکیبی غوطه ور در روغن برای انجام تبدیل همزمان ولتاژ و جریان برای اندازه گیری الکتریکی و حفاظت رله مهندسی شده است. این برای سیستم های توزیع 6 کیلو ولت، 10 کیلو ولت و 35 کیلو ولت، به ویژه در پست های فضای باز، ایستگاه های ترانسفورماتور فشرده، و شبکه های برق صنعتی که قابلیت اطمینان و استحکام عایق بسیار مهم است، مناسب است.

با ادغام چندین عملکرد اندازه گیری در یک ساختار، فضای نصب را کاهش می دهد و راندمان سیم کشی سیستم را بهبود می بخشد و آن را به یک راه حل ترجیحی برای برنامه های کاربردی شبکه هوشمند مدرن تبدیل می کند.

نام محصول	ترانسفورماتور ابزار ترکیبی غوطه ور در روغن	مدل محصول	JLS-10
سطح دقت	درجه 0.5/0.2	ولتاژ نامی	6/10/35KV
فرکانس نامی	50 هرتز	نسبت ولتاژ	6000/100

مشخصات فنی

پارامترهای فنی بخش ولتاژ ترانسفورماتورهای ابزار ترکیبی روغنی JLS-35، 10، 6 و 3

مدل محصول	JLS-35	JLS-10	JLS-6	JLS-3
ولتاژ اولیه نامی	35 کیلو ولت	10 کیلو ولت	6 کیلو ولت	3 کیلو ولت
حداکثر ولتاژ	40.5 کیلو ولت	11.5 کیلو ولت	6.9 کیلو ولت	3.5 کیلو ولت
ولتاژ ثانویه نامی	100 کیلو ولت
حداکثر ظرفیت	1000VA	460 VA	320 VA	320 VA
تست ولتاژ تحمل فرکانس توان یک بار	80	38	32	25
سطح عایق رتبه بندی شده	41/95/200	75/12/42	7.2/32/60	3.6/25/40

پارامترهای فنی بخش فعلی ترانسفورماتورهای ابزار ترکیبی روغنی JLS-35، 10، 6 و 3

جریان اولیه نامی		جریان ثانویه نامی	چندگانه FS	ضریب جریان پایداری حرارتی 1s	چند برابر جریان پایداری پویا
نسبت متغیر منفرد	0.5، 1.2، 5.5، 7.5، 10، 15، 20، 25، 30، 40، 50، 60 75، 100، 120، 150، 200، 250، 300، 400، 600، 800	5A	10	70	120
نسبت دوگانه	2.5-5.5-10، 7، 5-15، 10-20، 15-30، 20-40، 25-50، 30-60، 50-75، 100-20، 150-300، 250-5

مزایای ساختار محصول

این یک ساختار مخزن روغن کاملاً مهر و موم شده را اتخاذ می کند که عملکرد عایق عالی و مقاومت قوی در برابر رطوبت، گرد و غبار و آلودگی محیطی را تضمین می کند. هسته از فولاد سیلیکونی با کیفیت بالا ساخته شده است تا اتلاف انرژی را به حداقل برساند، در حالی که سیم پیچ های مسی دقیق، انتقال جریان پایدار و خروجی اندازه گیری دقیق را تضمین می کند.

در مقایسه با ترانسفورماتورهای جداگانه معمولی، این ترانسفورماتور ابزار ترکیبی غوطه‌ور در روغن پیچیدگی سیم‌کشی را به میزان قابل توجهی کاهش می‌دهد و کارایی نصب را در پست‌های فضای باز و کابینت‌های اندازه‌گیری بهبود می‌بخشد.

محیط نصب

1. مناسب برای نصب در فضای باز یا داخلی در سیستم های توزیع

2. دمای محیط: -25 ℃ تا +40 ℃

3. ارتفاع: ≤1000 متر (ارتفاع بالاتر نیاز به طراحی سفارشی دارد)

4. قابل اجرا در محیط های عاری از گاز خورنده، آلودگی شدید، یا لرزش شدید

نمودار ابعاد محصول

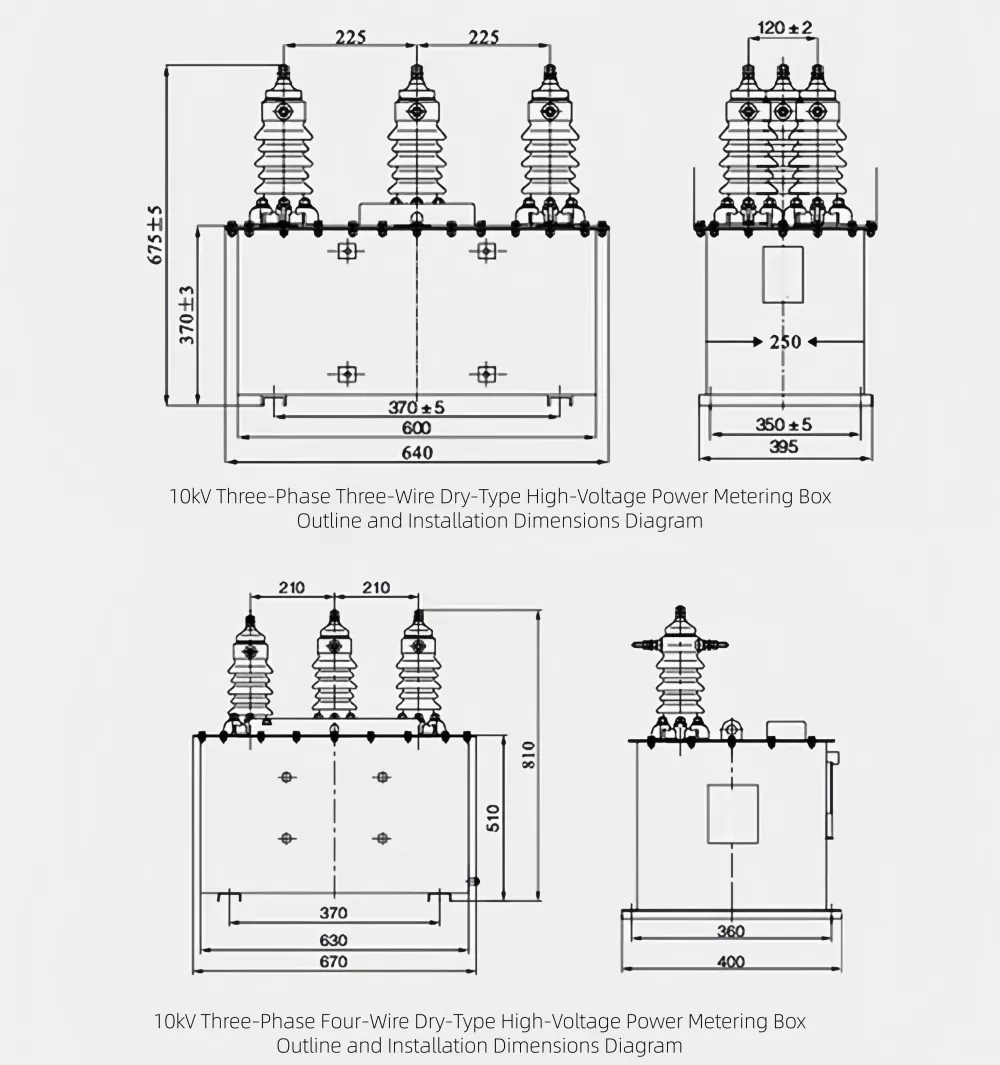

Oil Immersed Combined Instrument Transformer

سوالات متداول

Q1: عملکرد اصلی ترانسفورماتور ابزار ترکیبی غوطه ور در روغن چیست؟
A: اندازه گیری ولتاژ و جریان را در یک واحد ادغام می کند و اندازه گیری دقیق و حفاظت رله را برای سیستم های قدرت ولتاژ متوسط مانند پست ها و شبکه های توزیع فراهم می کند.

Q2: این ترانسفورماتور معمولاً در کجا نصب می شود؟
A: معمولاً در پست‌های فضای باز، ایستگاه‌های ترانسفورماتور فشرده، سیستم‌های توزیع برق صنعتی و کابینت‌های اندازه‌گیری که نیاز به اندازه‌گیری انرژی پایدار دارند استفاده می‌شود.

Q3: این تجهیزات چه سطوح ولتاژی را می تواند پشتیبانی کند؟
A: مدل‌های استاندارد از سیستم‌های 3kV، 6kV، 10kV و 35kV پشتیبانی می‌کنند که آن را برای طیف وسیعی از کاربردهای ولتاژ متوسط مناسب می‌سازد.

Q4: مزایای عایق غوطه ور در روغن چیست؟
A: عایق روغن استحکام دی الکتریک عالی، اتلاف گرما و پایداری عملیاتی طولانی مدت را به خصوص در محیط های خشن در فضای باز فراهم می کند.

Q5: هر چند وقت یکبار به تعمیر و نگهداری نیاز دارد؟
پاسخ: ساختار کاملاً مهر و موم شده است، بنابراین به حداقل تعمیر و نگهداری نیاز دارد. بازرسی منظم از وضعیت روغن و اتصالات ترمینال توصیه می شود.

Q6: آیا می توان آن را برای نسبت های مختلف فعلی سفارشی کرد؟
پاسخ: بله، نسبت های فعلی و پارامترهای ثانویه را می توان با توجه به نیازهای پروژه برای مطابقت با سیستم های اندازه گیری و حفاظت مختلف سفارشی کرد.
