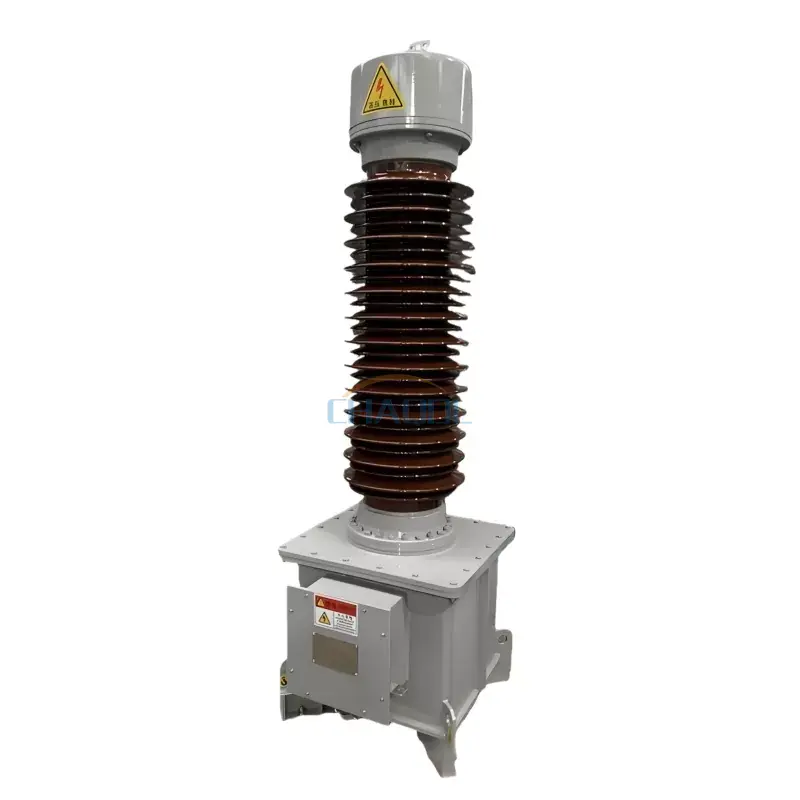

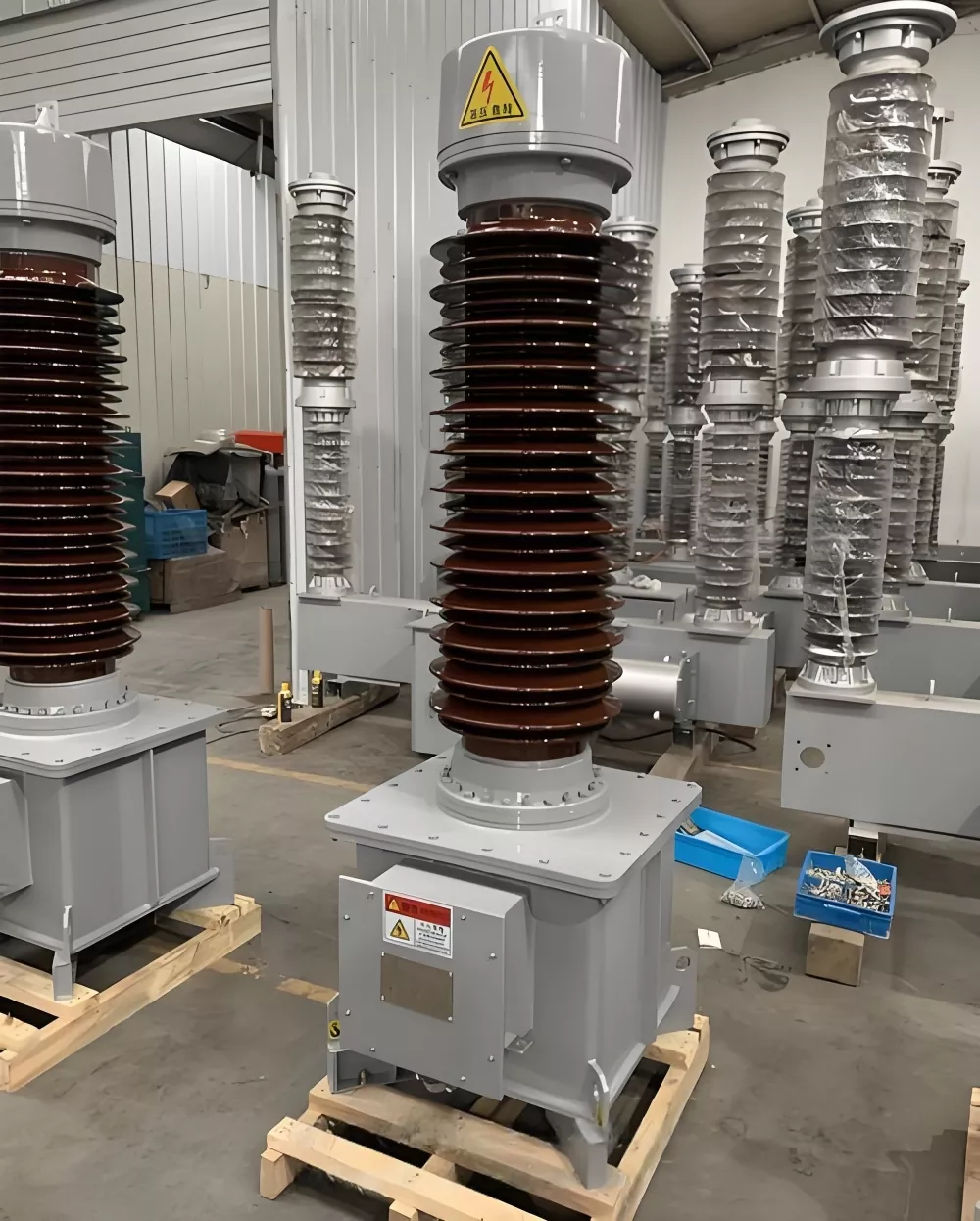

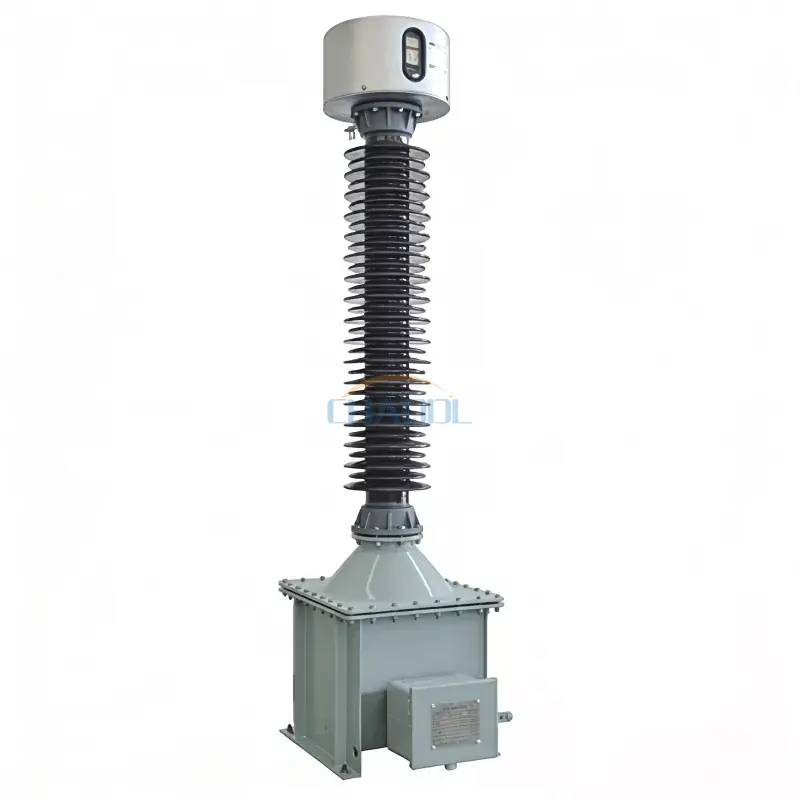

Anqiang Power عملکرد بالای خود را ارائه می دهدترانسفورماتور ولتاژ الکترومغناطیسی غوطه ور در روغنطراحی شده برای اندازه گیری و حفاظت قابل اعتماد در سیستم های قدرت متوسط و فشار قوی. سری JDX برای شبکه های 66KV، 110KV و 220KV مهندسی شده است و از عملکرد پایدار در پست ها، خطوط انتقال و سیستم های توزیع صنعتی پشتیبانی می کند. سیستم عایق داخلی آن از یک ساختار خازنی درجه بندی شده برای اطمینان از توزیع میدان الکتریکی یکنواخت و پایداری عملیاتی طولانی مدت تحت شرایط شبکه سخت استفاده می کند.
این محصول به طور گسترده در محیط های انتقال قدرت که در آن اندازه گیری دقیق ولتاژ و حفاظت سیستم مورد نیاز است استفاده می شود. با طراحی بهینه عایق روغن و ساختار مکانیکی تقویت شده، این واحد عملکرد ثابت را حتی در شرایط بار نوسان و استرس محیطی تضمین می کند.
اینترانسفورماتور ولتاژ الکترومغناطیسی غوطه ور در روغنیک ساختار مخزن نفت مهر و موم شده همراه با یک سیستم انبساط فولاد ضد زنگ برای حفظ فشار داخلی پایدار اتخاذ می کند. سطح روغن را می توان به صورت بصری از طریق یک پنجره بازرسی اختصاصی کنترل کرد که به اپراتورها کمک می کند تا به سرعت شرایط کار را بدون جداسازی ارزیابی کنند.
اجزای فلزی در معرض کلید با گالوانیزه گرم و پوشش پودری برای افزایش مقاومت در برابر خوردگی درمان می شوند. پایانه های ثانویه در یک پیکربندی لایه ای مرتب شده اند و سیم پیچ های اندازه گیری و حفاظتی را از هم جدا می کنند تا تداخل را کاهش دهند و دقت اندازه گیری را بهبود بخشند.
پارامترهای عملکرد الکتریکی سری JDX برای سطوح مختلف ولتاژ:
| ولتاژ نامی اولیه (کیلو ولت) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| حداکثر ولتاژ تجهیزات (کیلو ولت) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| فرکانس نامی (هرتز) | 50/60 | ||||||
| ولتاژ تحمل فرکانس توان نامی (کیلو ولت) | 140/160 | 230 | 275 | 750 | 1050 | ||
| ولتاژ مقاومت در برابر ضربه صاعقه (کیلو ولت) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| فاصله فلاش قوسی | 780 | 1050 | 1300 | ||||
| بار مکانیکی (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| علامت گذاری ترمینال ثانویه | 1a-1n | 2a-2n | da-dn | ||||
| سطح دقت | 0.2 | 0.5 | 3P | ||||
| خروجی نامی (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| خروجی حد حرارتی (VA) | 2000 | ||||||
| فاکتور ولتاژ نامی | 1.2/پیوسته؛ 1.9/8 ساعت (66 کیلوولت) 1.2/پیوسته؛ 1.5/30 ثانیه (110-230 کیلوولت) |
||||||
در سیستم های قدرت مدرن،ترانسفورماتور ولتاژ الکترومغناطیسی غوطه ور در روغنمعمولاً در پستهای فضای باز، راهروهای انتقال و ایستگاههای توزیع فشار قوی مستقر میشود. از اندازهگیری دقیق ولتاژ برای اندازهگیری درآمد و حفاظت رله پشتیبانی میکند و عملکرد پایدار شبکه را در شرایط بار پیچیده تضمین میکند.
این طرح به ویژه برای محیط هایی که نیاز به قابلیت اطمینان عایق بالایی دارند، مانند پست های برق، نیروگاه های صنعتی و شبکه های برق منطقه ای مناسب است.

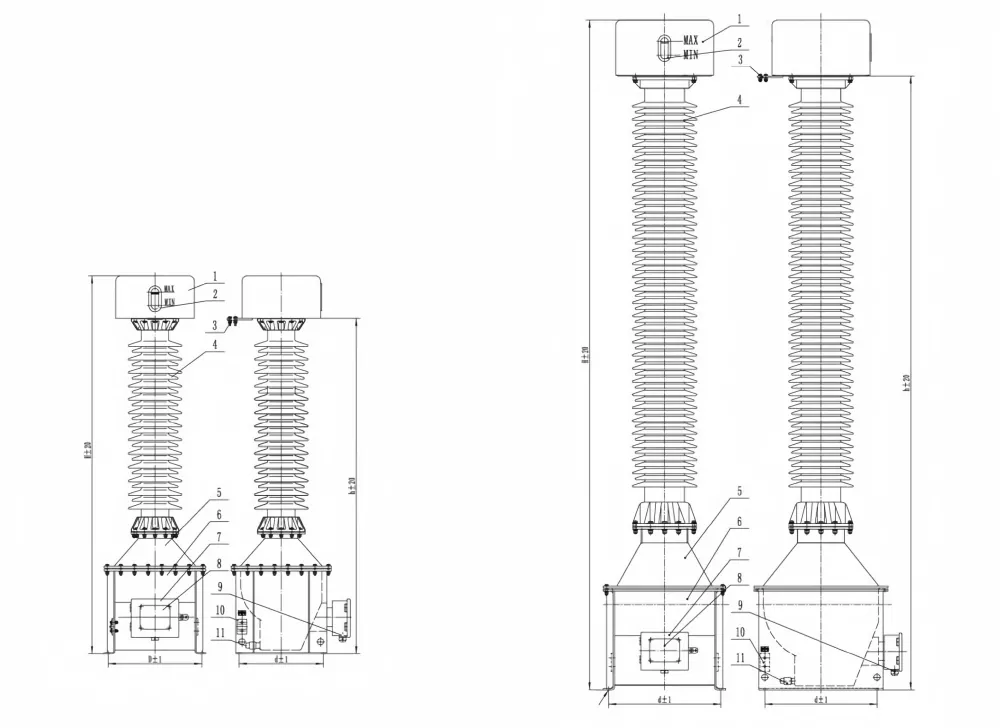

| شماره | نام |
| 1 | گسترش دهنده |
| 2 | پنجره بازرسی سطح روغن |
| 3 | ترمینال واحد |
| 4 | آستین چینی |
| 5 | صندلی بلند شده |
| 6 | تانک |
| 7 | جعبه اتصال ثانویه |
| 8 | پلاک نام |
| 9 | سوراخ خروجی ثانویه |
| 10 | صفحه زمین |
| 11 | شیر تخلیه روغن |
قبل از راه اندازی، از اتصال زمین صحیح اطمینان حاصل کنید و قطبیت سیم کشی ثانویه را بررسی کنید. ترانسفورماتور باید بر روی یک پایه ثابت با فاصله کافی برای حفظ فاصله عایق و عملکرد ایمن نصب شود. بازرسی معمول سطح روغن و وضعیت آب بندی در طول کارکرد طولانی مدت توصیه می شود.
Q1: این ترانسفورماتور ولتاژ برای چه سیستم هایی مناسب است؟
A: معمولاً در سیستم های انتقال و توزیع برق 66KV تا 220KV برای اندازه گیری و حفاظت استفاده می شود.
Q2: آیا می توان از آن در فضای باز استفاده کرد؟
پاسخ: بله، ساختار برای پست های فضای باز با عملکرد عایق ضد خوردگی و مهر و موم شده طراحی شده است.
Q3: نیاز تعمیر و نگهداری چیست؟
A: بازرسی منظم سطح روغن و سفت کردن ترمینال برای عملکرد طولانی مدت پایدار توصیه می شود.
Q4: آیا از کلاس های دقت مختلف پشتیبانی می کند؟
پاسخ: بله، چندین ترکیب دقت برای برنامه های اندازه گیری و حفاظت در دسترس هستند.
Q5: عملکرد عایق چگونه تضمین می شود؟
A: واحد از عایق روغن با درجه بندی خازنی برای حفظ توزیع میدان الکتریکی یکنواخت استفاده می کند.
Q6: عمر سرویس چیست؟
A: در شرایط عملیاتی عادی، از خدمات طولانی مدت با حداقل تخریب پشتیبانی می کند.
