چگونه یک ترانسفورماتور جریان داخلی 10 کیلو ولت می تواند اندازه گیری و حفاظت را در سیستم های ولتاژ متوسط ​​بهبود بخشد

قدرت آنچیانگرا توسعه می دهدترانسفورماتور جریان داخلی 10 کیلو ولتبرای اندازه‌گیری ولتاژ متوسط ​​و حفاظت رله، با مدل LZZBJ9-10 دارای عایق رزین اپوکسی کاملاً محصور، گزینه‌های جریان ثانویه 5A/1A و پیکربندی‌های جریان اولیه چندگانه برای کاربردهای توزیع برق داخلی.

ترانسفورماتور جریان یک جزء کلیدی در سیستم های الکتریکی ولتاژ متوسط ​​است زیرا جریان اولیه بالا را به یک سیگنال ثانویه استاندارد تبدیل می کند که می تواند به طور ایمن توسط متر، تجهیزات نظارتی و رله های حفاظتی پردازش شود. ترانسفورماتور جریان داخلی 10 کیلوولت LZZBJ9-10 برای مدارهای داخلی 10 کیلو ولت و کمتر از مدارهای AC در فرکانس 50 هرتز یا 60 هرتز طراحی شده است. ساختار رزین اپوکسی کاملا محصور آن عایق، حفاظت مکانیکی و نصب فشرده را در یک ساختار ترکیب می کند. با گزینه های جریان اولیه از 5 آمپر تا 2500 آمپر، جریان ثانویه 1 آمپر یا 5 آمپر، و سطح عایق 12/42/75 کیلوولت، می توان آن را برای نیازهای مختلف اندازه گیری و حفاظت پیکربندی کرد.

فهرست مطالب

1. ترانسفورماتور جریان داخلی 10 کیلو ولت چیست؟
2. چگونه در یک سیستم ولتاژ متوسط ​​کار می کند؟
3. خریداران چه پارامترهای فنی را باید بررسی کنند؟
4. چه ویژگی های طراحی از عملیات قابل اعتماد پشتیبانی می کند؟
5. معمولا در کجا استفاده می شود؟
6. چگونه باید سی تی مناسب را انتخاب کنید؟
7. سوالات متداول
8. برای یک راه حل سفارشی با Anqiang Power صحبت کنید

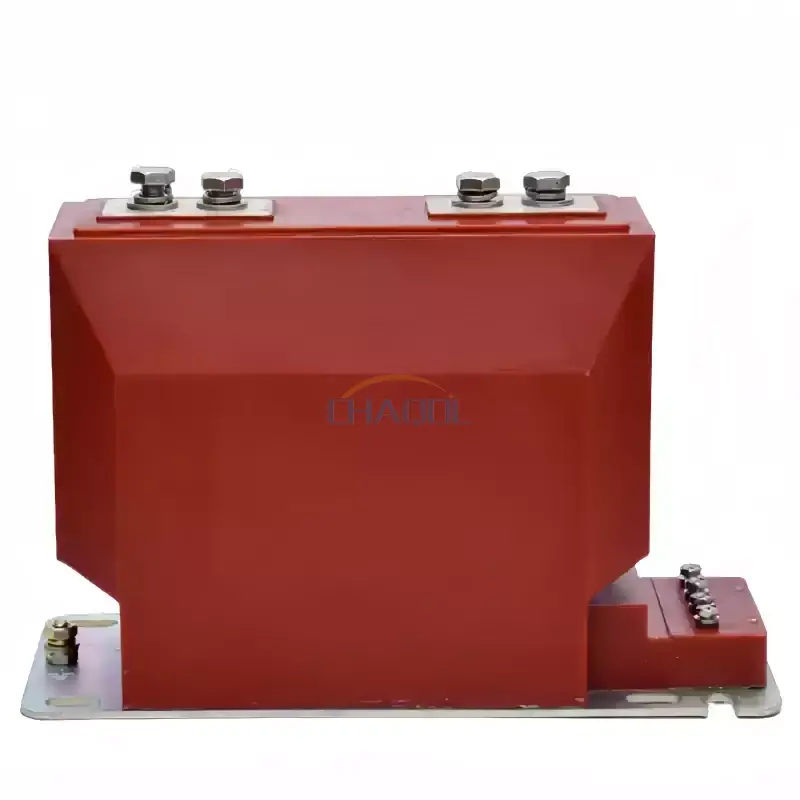

ترانسفورماتور جریان داخلی 10 کیلو ولت چیست؟

ترانسفورماتور جریان داخلی 10 کیلو ولت یک ترانسفورماتور ابزاری است که برای اندازه گیری و نظارت بر جریان در سیستم های الکتریکی داخلی ولتاژ متوسط ​​طراحی شده است. به جای اتصال ابزارهای اندازه گیری و رله های حفاظتی به طور مستقیم به جریان های اولیه بالا، ترانسفورماتور جریان را به یک مقدار ثانویه استاندارد کاهش می دهد که می تواند توسط تجهیزات پایین دست اداره شود.

مدل LZZBJ9-10 برای مدارهای 10 کیلوولت و پایین تر با فرکانس نامی 50 هرتز یا 60 هرتز طراحی شده است. با توجه به مشخصات سازنده، از ساختار رزین اپوکسی کاملا محصور استفاده می کند و برای اندازه گیری جریان، اندازه گیری انرژی و حفاظت رله مناسب است.

این آرایش، جداسازی الکتریکی بین مدار اولیه و تجهیزات اندازه‌گیری یا حفاظتی ایجاد می‌کند و در عین حال سیگنال جریان قابل استفاده را ارائه می‌دهد. در نتیجه، CT به یک رابط مهم بین تجهیزات الکتریکی پرقدرت و سیستم‌های مانیتورینگ سطح پایین تبدیل می‌شود.

چگونه در یک سیستم ولتاژ متوسط ​​کار می کند؟

اصل کار بر اساس القای الکترومغناطیسی است. هنگامی که جریان از طریق هادی اولیه عبور می کند، یک میدان مغناطیسی در هسته CT ایجاد می کند. سپس سیم پیچ ثانویه جریان متناسبی تولید می کند که می تواند به متر، رله های حفاظتی یا دستگاه های نظارتی متصل شود.

به عنوان مثال، یک سیستم توزیع برق ممکن است صدها یا هزاران آمپر را در سمت اصلی حمل کند، در حالی که تجهیزات نظارتی متصل برای جریان استاندارد بسیار کمتر طراحی شده است. یک CT به درستی انتخاب شده نسبت تبدیل مورد نیاز را فراهم می کند تا مدار ثانویه بتواند شرایط عملیاتی اولیه را نشان دهد.

توابع اندازه گیری و حفاظتی

• اندازه گیری فعلی:یک سیگنال متناسب برای کنتورهای الکتریکی و تجهیزات مانیتورینگ فراهم می کند.
• مدیریت انرژی:پشتیبانی از سیستم های اندازه گیری مورد استفاده برای نظارت بر مصرف برق و شرایط عملیاتی.
• حفاظت رله:سیگنال های جریان را به رله های حفاظتی در صورت وقوع شرایط غیرعادی یا خطا ارائه می دهد.
• اتوماسیون توزیع:اطلاعات فعلی را برای سیستم های نظارت و کنترل خودکار فراهم می کند.

بنابراین CT باید مطابق با نیاز اندازه گیری معمولی و ویژگی های حفاظتی سیستم الکتریکی انتخاب شود.

خریداران چه پارامترهای فنی را باید بررسی کنند؟

انتخاب یک ترانسفورماتور جریان باید با پارامترهای الکتریکی برنامه شروع شود تا ابعاد فیزیکی به تنهایی. جریان اولیه، جریان ثانویه، کلاس دقت، خروجی نامی، سطح عایق، و ویژگی‌های مقاومت در برابر اتصال کوتاه، همگی بر مناسب بودن یک CT برای یک تابلوی برق خاص یا نصب توزیع تأثیر می‌گذارند.

این مقادیر باید همیشه قبل از سفارش با طراحی واقعی الکتریکی، تجهیزات متصل و الزامات پروژه قابل اجرا بررسی شوند.

چه ویژگی های طراحی از عملیات قابل اعتماد پشتیبانی می کند؟

عایق رزین اپوکسی کاملا محصور

LZZBJ9-10 از ساختار ریخته گری رزین اپوکسی استفاده می کند که به طور کامل اجزای داخلی را در بر می گیرد. این ساختار عایق الکتریکی را فراهم می کند و در عین حال از مجموعه داخلی در برابر تأثیرات محیطی که معمولاً در محیط های تابلو برق داخلی با آن مواجه می شود محافظت می کند.

ساخت و ساز یکپارچه فشرده

هسته آهنی، سیم پیچ ثانویه و سیستم عایق در یک بدنه فشرده یکپارچه شده اند. این در جایی مفید است که تابلوهای تابلو و کابینت های توزیع فضای نصب محدودی دارند. یک طراحی فشرده همچنین می تواند یکپارچه سازی تجهیزات و ترتیبات سیم کشی ثانویه را ساده کند.

پایانه های ثانویه محافظت شده

یک جعبه ترمینال تقویت شده حفاظت اضافی برای سیم کشی ثانویه فراهم می کند. همراه با پایه زمین و ساختار نصب، به پشتیبانی از نصب منظم و دسترسی ایمن تر در طول بازرسی و نگهداری کمک می کند.

تنظیمات فعلی چندگانه

پیکربندی های مختلف جریان اولیه به یک خانواده محصول اجازه می دهد تا به طیف گسترده ای از کاربردهای توزیع رسیدگی کند. پیکربندی‌های موجود از رتبه‌بندی‌های جریان پایین تا برنامه‌های با جریان بالا تا ۲۵۰۰ آمپر، مشروط به پیکربندی مدل قابل اجرا گسترش می‌یابند.

معمولا در کجا استفاده می شود؟

ساختار فشرده و طراحی ولتاژ متوسط، این نوع CT را برای چندین کاربرد الکتریکی داخلی مناسب می‌سازد.

• تابلو برق داخلی:سیگنال های جریان را برای مدارهای اندازه گیری و حفاظتی ارائه می دهد.
• کابینت توزیع برق:پشتیبانی از نظارت بر فیدرها و بارهای الکتریکی.
• پست های فشرده:مدارهای اولیه را با تجهیزات اندازه گیری و حفاظتی واسط می کند.
• سیستم های قدرت صنعتی:به نظارت بر شرایط عملیات الکتریکی در تاسیسات تولیدی کمک می کند.
• سیستم های مدیریت انرژی:اطلاعات فعلی را برای نظارت و تجزیه و تحلیل الکتریکی فراهم می کند.
• اتوماسیون توزیع:پشتیبانی از سنجش جریان برای کنترل و نظارت الکتریکی خودکار.

در تأسیسات عملی، ترانسفورماتور می‌تواند با رله‌های حفاظتی، کنتورهای انرژی، ابزار نظارت و سایر تجهیزات الکتریکی ثانویه کار کند. این امر باعث می شود که مشخصات دقیق در هنگام ادغام یک CT در یک سیستم تابلو برق موجود بسیار مهم باشد.

چگونه باید سی تی مناسب را انتخاب کنید؟

برای مهندسان، پیمانکاران برق، سازندگان تابلو برق و تیم‌های خرید، انتخاب محصول باید بر اساس کاربرد کامل الکتریکی باشد تا ولتاژ اسمی به تنهایی.

1. ولتاژ سیستم را تایید کنید.بررسی کنید که CT برای شبکه ولتاژ متوسط ​​واقعی، مانند برنامه 10 کیلوولت مناسب است.
2. جریان اولیه را تعیین کنید.یک رتبه بندی جریان اولیه که با شرایط عملیاتی و سیستم مورد انتظار مطابقت دارد انتخاب کنید.
3. جریان ثانویه را انتخاب کنید.بررسی کنید که آیا کنتورهای پایین دست و رله های حفاظتی به جریان ثانویه 1 آمپر یا 5 آمپر نیاز دارند.
4. الزامات دقت را تعریف کنید.مدارهای اندازه گیری و حفاظت ممکن است به کلاس های دقت متفاوتی نیاز داشته باشند.
5. بار ثانویه را بررسی کنید.خروجی نامی باید با مدار ثانویه متصل سازگار باشد.
6. الزامات عایق را بررسی کنید.تأیید کنید که سطح عایق با سیستم الکتریکی و طراحی پروژه مطابقت دارد.
7. شرایط نصب مکانیکی را بررسی کنید.سوراخ‌های نصب، موقعیت ترمینال، فضای موجود کابینت و ترتیبات اتصال به زمین همگی باید بررسی شوند.

برای پروژه های سفارشی، ارائه ولتاژ سیستم، جریان اولیه، جریان ثانویه، کلاس دقت، بار نامی، محیط نصب و برنامه مورد نظر می تواند انتخاب مدل و ارتباطات فنی را به میزان قابل توجهی بهبود بخشد.

سوالات متداول

عملکرد اصلی ترانسفورماتور جریان داخلی 10 کیلو ولت چیست؟

عملکرد اصلی آن تبدیل جریان اولیه بالا به جریان ثانویه پایین استاندارد شده برای اندازه گیری، نظارت بر انرژی و حفاظت رله در سیستم های الکتریکی با ولتاژ متوسط ​​است.

چه گزینه های جریان ثانویه موجود است؟

مشخصات LZZBJ9-10 از گزینه های جریان ثانویه نامی 1A و 5A پشتیبانی می کند. گزینه مناسب باید با تجهیزات اندازه گیری یا حفاظت متصل باشد.

چه محدوده جریان اولیه را می توان پیکربندی کرد؟

پیکربندی‌های فهرست شده، درجه‌بندی جریان اولیه از 5A تا 2500A را پوشش می‌دهند. پیکربندی دقیق باید با توجه به نیازهای الکتریکی پروژه انتخاب شود.

آیا می توان از این سی تی هم برای اندازه گیری و هم برای محافظت استفاده کرد؟

بله. این محصول از ترکیب‌های کلاس دقت مختلف برای کاربردهای اندازه‌گیری و حفاظت پشتیبانی می‌کند. پیکربندی مورد نیاز باید بر اساس طرح حفاظتی و الزامات اندازه گیری تعیین شود.

چرا از رزین اپوکسی در ساختار CT استفاده می شود؟

رزین اپوکسی عایق الکتریکی و کپسوله مکانیکی را فراهم می کند. در یک ساختار کاملا محصور، همچنین به محافظت از اجزای داخلی کمک می کند و از عملکرد پایدار در محیط های تابلو برق داخلی پشتیبانی می کند.

این نوع ترانس جریان را در کجا می توان نصب کرد؟

کاربردهای معمولی شامل تابلو برق داخلی، کابینت های توزیع برق، پست های فشرده، سیستم های برق صنعتی، سیستم های مدیریت انرژی و تجهیزات اتوماسیون توزیع می باشد.

برای یک راه حل سفارشی با Anqiang Power صحبت کنید

هنگام انتخاب ترانسفورماتور جریان ولتاژ متوسط، ترکیب صحیح جریان اولیه، جریان ثانویه، کلاس دقت، خروجی نامی، سطح عایق و ساختار نصب ضروری است. LZZBJ9-10 گزینه های پیکربندی متعددی را برای سیستم های قدرت داخلی 10 کیلو ولت و پایین تر ارائه می دهد که آن را برای کاربردهای اندازه گیری و حفاظت در محیط های مختلف توزیع مناسب می کند. اگر در حال برنامه ریزی یک پروژه تابلو برق جدید، ارتقاء یک کابینت توزیع موجود هستید، یا نیاز به CT پیکربندی شده پیرامون پارامترهای الکتریکی خاص دارید، درباره ترانسفورماتور جریان داخلی 10 کیلو ولت بیشتر بدانید.با ما تماس بگیریدبا الزامات فنی شما برای راه حل مناسب از Anqiang Power.
