خلاصه مقاله: A از طریق ترانسفورماتور جریان هسته اییک روش عملی برای اندازه گیری جریان AC و پشتیبانی از حفاظت مدار بدون اتصال مستقیم ابزار اندازه گیری به هادی های جریان بالا ارائه می دهد.قدرت آنچیانگسری LMZC-10 را برای کاربردهای توزیع برق، از جمله تابلو برق ولتاژ متوسط، تابلوهای اندازه گیری، RMU، GIS، پست های فشرده و سیستم های قدرت صنعتی توسعه می دهد. این ترانسفورماتور با هسته فولادی سیلیکونی حلقوی، سیم پیچ ثانویه مسی، عایق رزین اپوکسی و ساختار فشرده، برای نمونه برداری جریان پایدار و عملکرد طولانی مدت قابل اعتماد طراحی شده است.
فهرست مطالب
- ترانسفورماتور جریان از طریق هسته چیست؟
- ترانسفورماتور جریان از طریق هسته چگونه کار می کند؟
- طراحی سازه چیست؟
- کدام پارامترهای فنی بیشترین اهمیت را دارند؟
- ترانسفورماتور جریان از طریق هسته کجا استفاده می شود؟
- مزایای اصلی عملکرد چیست؟
- چگونه باید مدل مناسب را انتخاب کنید؟
- چه رویه های نصبی باید رعایت شود؟
- سوالات متداول
- نتیجه گیری

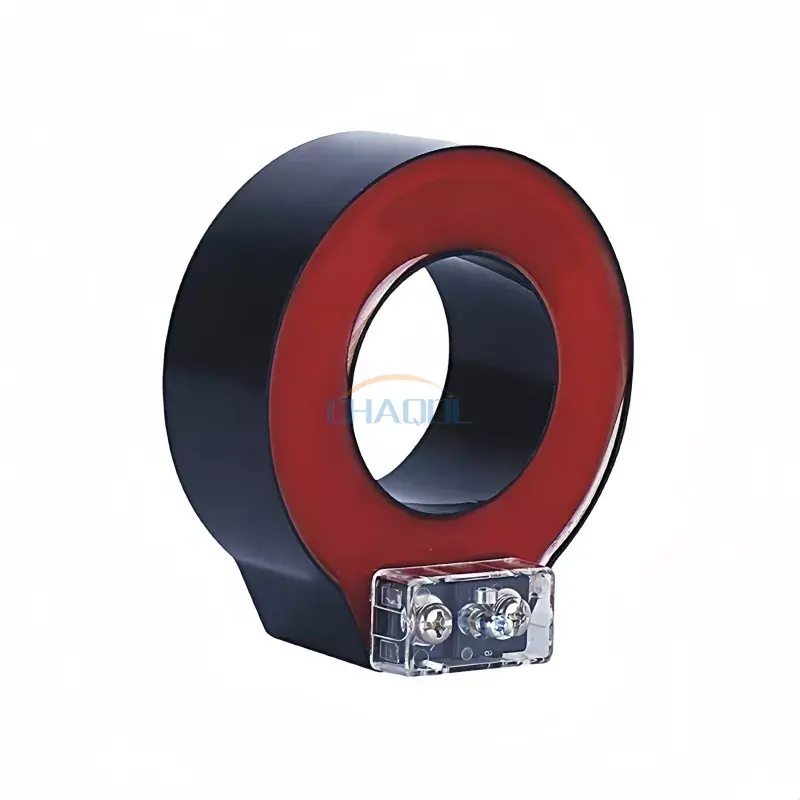

ترانسفورماتور جریان از طریق هسته چیست؟
ترانسفورماتور جریان هسته ای یک ترانسفورماتور ابزار الکتریکی است که برای تبدیل یک جریان اولیه بالا به یک جریان ثانویه استاندارد پایین تر طراحی شده است که می تواند به طور ایمن توسط ابزارهای اندازه گیری، مترها و رله های حفاظتی استفاده شود. به جای اتصال مستقیم مدار اندازه گیری به هادی جریان بالا، کابل یا شینه اولیه از هسته ترانسفورماتور عبور می کند.
سری LMZC-10 از Anqiang Power برای سیستم های برق متناوب با ولتاژ کاری زیر 35 کیلو ولت طراحی شده است. می توان آن را برای کاربردهایی که شامل سطوح ولتاژی مانند 10 کیلو ولت، 24 کیلو ولت و 35 کیلوولت با توجه به نیاز پروژه پیکربندی کرد. ساختار آن برای کاربردهایی مناسب است که نمونه برداری جریان قابل اعتماد، اندازه گیری و حفاظت رله ضروری است.
بر خلاف یک ترانسفورماتور معمولی که ممکن است یک سیم پیچ اولیه اختصاصی داشته باشد، یک طراحی از طریق هسته از هادی عبوری از هسته به عنوان چرخش اولیه استفاده می کند. این ساختار می تواند یک راه حل فشرده برای تجهیزات توزیع الکتریکی ارائه دهد و در عین حال ادغام در سیستم های مناسب را ساده کند.
ترانسفورماتور جریان از طریق هسته چگونه کار می کند؟
اصل کار بر اساس القای الکترومغناطیسی است. هنگامی که جریان متناوب از طریق هادی اولیه عبور می کند، میدان مغناطیسی در اطراف هادی ایجاد می کند. شار مغناطیسی از هسته ترانسفورماتور عبور می کند و جریان متناسبی را در سیم پیچ ثانویه القا می کند.
جریان ثانویه حاصل معمولاً برای اتصال به تجهیزات اندازه گیری یا حفاظتی استاندارد شده است. برای LMZC-10، گزینه های جریان ثانویه بسته به پیکربندی انتخاب شده شامل 5A و 1A هستند.
فرآیند اصلی عملیات را می توان به صورت زیر خلاصه کرد:
- کابل یا شینه اولیه جریان سیستم را حمل می کند.
- هادی اولیه از هسته مغناطیسی عبور می کند.
- جریان متناوب باعث ایجاد شار مغناطیسی در هسته می شود.
- سیم پیچ ثانویه به شار مغناطیسی پاسخ می دهد.
- یک جریان ثانویه کاهش یافته به مدار اندازه گیری یا حفاظتی منتقل می شود.
- تجهیزات متصل از سیگنال برای نظارت، اندازه گیری یا عملکردهای حفاظتی استفاده می کنند.
این آرایش مدار اندازه گیری را از هادی برق اولیه جدا می کند و نظارت بر جریان را در بسیاری از کاربردهای توزیع عملی تر می کند.
طراحی سازه چیست؟
ساخت ترانسفورماتور تأثیر مستقیمی بر پایداری اندازه گیری، عملکرد عایق، مقاومت محیطی و عمر مفید دارد. LMZC-10 از یک هسته فولادی سیلیکونی حلقوی ترکیب شده با عایق ریخته گری رزین اپوکسی استفاده می کند.
هسته و مدار مغناطیسی
هسته فولادی سیلیکونی حلقوی مسیر مغناطیسی مورد نیاز برای القای الکترومغناطیسی را فراهم می کند. یک مدار مغناطیسی با طراحی مناسب به حفظ ویژگی های تبدیل جریان پایدار کمک می کند و از عملکرد اندازه گیری قابل اعتماد پشتیبانی می کند.
هادی اولیه
هادی اولیه که از هسته عبور می کند به عنوان یک سیم پیچ اولیه تک دور عمل می کند. این آرایش به ترانسفورماتور اجازه می دهد تا جریان عبوری از کابل یا شینه موجود را بدون نیاز به سیم پیچ اولیه چند دور معمولی اندازه گیری کند.
سیم پیچ ثانویه
سیم پیچ ثانویه از سیم مسی با رسانایی بالا برای تولید جریان خروجی پایدار برای کنتورهای متصل و دستگاه های حفاظتی استفاده می کند. مدار ثانویه باید به درستی وصل شده و مطابق با طراحی تجهیزات و رویههای ایمنی الکتریکی قابل اجرا باشد.
عایق و مسکن
این محصول از عایق رزین اپوکسی و محفظه ABS مقاوم در برابر شعله استفاده می کند. یک پوشش ترمینال شفاف مهر و موم شده نیز برای بهبود دید در اطراف ناحیه اتصال طراحی شده است و در عین حال از سیم کشی و تعمیر و نگهداری ایمن تر پشتیبانی می کند.
کدام پارامترهای فنی بیشترین اهمیت را دارند؟
انتخاب ترانسفورماتور جریان به چیزی بیش از تطبیق جریان نامی نیاز دارد. مهندسان باید سیستم الکتریکی، هدف اندازه گیری، ابعاد نصب، الزامات دقت و الزامات حفاظتی را با هم ارزیابی کنند.
| پارامتر | مرجع LMZC-10 | چرا اهمیت دارد |
|---|---|---|
| مدل محصول | LMZC-10 | پیکربندی محصول قابل اجرا را شناسایی می کند |
| فرکانس نامی | 50/60 هرتز | با فرکانس های رایج سیستم برق متناوب منطبق است |
| جریان ثانویه | 1A / 5A | سازگاری با تجهیزات متصل را تعیین می کند |
| مواد | ABS ضد شعله | از حفاظت مکانیکی و ایمنی الکتریکی پشتیبانی می کند |
| هسته | فولاد سیلیکونی حلقوی | مسیر مغناطیسی برای تبدیل جریان را فراهم می کند |
| عایق | ریخته گری رزین اپوکسی | عایق و مقاومت محیطی را بهبود می بخشد |
| ولتاژ سیستم قابل اجرا | زیر 35 کیلو ولت | محدوده کاربرد الکتریکی مورد نظر را تعریف می کند |
کلاس دقت و بار امتیازی نیز باید با دقت در نظر گرفته شود. کاربردهای مختلف ممکن است به ترانسفورماتور جریان اندازه گیری، ترانسفورماتور جریان محافظ یا پیکربندی دو سیم پیچی نیاز داشته باشند. محدوده جریان اولیه مورد نیاز باید با شرایط عملیاتی واقعی مطابقت داشته باشد نه اینکه صرفاً از حداکثر جریان ممکن انتخاب شود.
ترانسفورماتور جریان از طریق هسته کجا استفاده می شود؟
ساختار فشرده و آرایش مستقیم هادی از طریق هسته، این نوع ترانسفورماتور را برای طیف وسیعی از کاربردهای اندازه گیری الکتریکی و حفاظتی مناسب می کند.
- کابینت توزیع برق:پشتیبانی از اندازه گیری و نظارت جریان در داخل تجهیزات توزیع.
- تابلوهای اندازه گیری:سیگنال های جریان را برای سیستم های اندازه گیری الکتریکی فراهم می کند.
- تابلو برق ولتاژ متوسط:می تواند در GIS، RMU و پیکربندی های تابلو برق مناسب ادغام شود.
- پست های فرعی:از نمونه برداری فعلی و توابع حفاظت رله پشتیبانی می کند.
- اتوماسیون صنعتی:نظارت الکتریکی را در سیستم های کنترل قدرت صنعتی فعال می کند.
- سیستم های انرژی تجدیدپذیر:می تواند نظارت بر جریان را در جایی که مشخصات طراحی الکتریکی و ترانسفورماتور سازگار است پشتیبانی کند.
- پروژه های مقاوم سازی:یک پیکربندی هسته تقسیم مناسب می تواند نصب را در اطراف هادی های موجود در جایی که طراحی سیستم اجازه می دهد، ساده کند.
برای کار مقاوم سازی، شرایط نصب باید قبل از انتخاب ارزیابی شود. پنجره هسته، اندازه هادی، جریان نامی، نیازهای عایق، و فضای نصب موجود، همگی باید با سیستم واقعی مطابقت داشته باشند.
مزایای اصلی عملکرد چیست؟
یکپارچه سازی فشرده
ساختار حلقه ای به هادی اولیه اجازه می دهد تا از هسته عبور کند و یک آرایش اندازه گیری فشرده برای کابینت های برق و تابلو برق ایجاد می کند.
اندازه گیری جریان پایدار
هسته فولادی سیلیکونی حلقوی و سیم پیچ ثانویه مسی برای ارائه ویژگی های تبدیل جریان پایدار برای کاربردهای اندازه گیری و حفاظتی طراحی شده اند.
حفاظت عایق
ریخته گری رزین اپوکسی عایق الکتریکی را فراهم می کند و به مقاومت در برابر رطوبت، گرد و غبار و تنش های مکانیکی محیطی کمک می کند.
نرم افزار انعطاف پذیر
این سری را می توان برای محدوده های مختلف جریان اولیه و الزامات دقت پیکربندی کرد. بنابراین انتخاب محصول می تواند بر اساس این باشد که آیا برنامه بر روی اندازه گیری، حفاظت یا عملکردهای ترکیبی تمرکز دارد.
کاهش پیچیدگی نصب
در جایی که پیکربندی ترانسفورماتور قابل اجرا و شرایط سیستم اجازه می دهد، آرایش هسته ای یا تقسیم هسته ای می تواند کار مورد نیاز برای ادغام اندازه گیری جریان در زیرساخت های الکتریکی موجود را کاهش دهد.
چگونه باید مدل مناسب را انتخاب کنید؟
یک فرآیند انتخاب مطمئن با سیستم الکتریکی شروع می شود تا ظاهر فیزیکی ترانسفورماتور. قبل از ثبت سفارش، مهندسان و تیم های خرید باید اطلاعات زیر را تایید کنند:
- جریان اولیه:جریان نامی و مورد انتظار عملیات هادی را تعیین کنید.
- ولتاژ سیستم:اطمینان حاصل کنید که ترانسفورماتور برای سطح ولتاژ مورد نظر مناسب است.
- فرکانس:بررسی کنید که آیا برنامه از عملکرد 50 هرتز یا 60 هرتز استفاده می کند.
- خروجی ثانویه:1A یا 5A را با توجه به متر، رله یا تجهیزات نظارتی متصل انتخاب کنید.
- کلاس دقت:با توجه به اینکه از ترانسفورماتور برای اندازه گیری، اندازه گیری یا حفاظت استفاده می شود، نیاز به دقت را تعریف کنید.
- بار:درجه VA مورد نیاز مدار ثانویه را بررسی کنید.
- پنجره اصلی:اطمینان حاصل کنید که کابل یا شینه اولیه می تواند به طور فیزیکی از هسته عبور کند.
- محیط نصب:شرایط داخل/خارج، دما، رطوبت، آلودگی و حفاظت از محفظه موجود را تأیید کنید.
برای پروژه های الکتریکی بزرگتر، این پارامترها باید همراه با طراحی کامل حفاظت و اندازه گیری بررسی شوند. یک ترانسفورماتور جریان به درستی انتخاب شده به جلوگیری از ناسازگاری بین ترانسفورماتور و تجهیزات نظارتی پایین دست کمک می کند.
چه رویه های نصبی باید رعایت شود؟
نصب صحیح هم برای ایمنی الکتریکی و هم برای عملکرد اندازه گیری ضروری است. هادی اولیه باید همانطور که در طراحی محصول مشخص شده است از مرکز هسته عبور کند و به حفظ توزیع شار مغناطیسی مورد نظر کمک کند.
- قبل از نصب، رتبه ترانسفورماتور را تأیید کنید.
- بررسی کنید که هادی اولیه به درستی از طریق پنجره هسته منطبق شود.
- هادی را به طور مناسب در داخل هسته قرار دهید.
- مطمئن شوید که پایانه های ثانویه به درستی وصل شده اند.
- الزامات قابل اجرا برای اتصال زمین ثانویه را دنبال کنید.
- مدار ثانویه ترانسفورماتور جریان را در شرایط مدار باز ناایمن کار نکنید.
- در صورت نیاز از سخت افزار نصب عایق مناسب استفاده کنید.
- پایانه ها و عایق ها را در طول تعمیر و نگهداری برنامه ریزی شده بازرسی کنید.
نصب برق همیشه باید توسط پرسنل واجد شرایط و با رعایت مقررات محلی قابل اجرا، نقشه های سیستم و دستورالعمل های سازنده انجام شود.
سوالات متداول
هدف اصلی ترانسفورماتور جریان از طریق هسته چیست؟
هدف اصلی آن تبدیل جریان AC بالا به جریان ثانویه پایین تر است که می تواند برای اندازه گیری، اندازه گیری، نظارت و حفاظت رله استفاده شود.
چه گزینه های جریان ثانویه برای LMZC-10 موجود است؟
اطلاعات محصول LMZC-10 گزینه های جریان ثانویه 1A و 5A را فهرست می کند. گزینه مناسب به نیازهای تجهیزات اندازه گیری یا حفاظت متصل بستگی دارد.
ترانسفورماتور برای چه محدوده ولتاژی طراحی شده است؟
LMZC-10 برای سیستم های برق متناوب با ولتاژهای عملیاتی زیر 35 کیلو ولت در نظر گرفته شده است، با سفارشی سازی برای برنامه هایی مانند 10 کیلو ولت، 24 کیلو ولت و 35 کیلوولت با توجه به نیاز پروژه.
آیا می توان از طراحی از طریق هسته برای برنامه های مقاوم سازی استفاده کرد؟
بله. پیکربندی مناسب میان هسته یا هسته تقسیم شده می تواند برای پروژه های مقاوم سازی و تعمیر و نگهداری مفید باشد زیرا هادی اولیه می تواند از ترانسفورماتور بدون نیاز به سیم پیچ اولیه اختصاصی معمولی عبور کند. امکان سنجی نصب واقعی به پیکربندی سیستم خاص بستگی دارد.
چه موادی در ساخت LMZC-10 استفاده شده است؟
این ترانسفورماتور از یک هسته فولادی سیلیکونی حلقوی، سیمپیچ ثانویه مسی با رسانایی بالا، عایق ریختهگری رزین اپوکسی و محفظه ABS مقاوم در برابر شعله استفاده میکند.
آیا محصول برای نصب در فضای باز مناسب است؟
اطلاعات محصول ارجاع شده عمدتاً کاربردهای داخلی را توصیف می کند. بنابراین استفاده در فضای باز باید با توجه به محفظه، شرایط محیطی، الزامات عایق، و پیکربندی خاص پروژه ارزیابی شود.
نتیجه گیری
ترانسفورماتور جریان از طریق هسته با استفاده از کابل یا شینه اولیه به عنوان هادی اولیه از طریق هسته مغناطیسی، یک رویکرد عملی برای اندازه گیری جریان و حفاظت در سیستم های توزیع برق ارائه می دهد. برای کاربردهایی که شامل تابلو برق، کابینتهای توزیع، تابلوهای اندازهگیری، پستها و سیستمهای قدرت صنعتی میشوند، تطبیق دقیق جریان اولیه، ولتاژ، فرکانس، خروجی ثانویه، دقت، بار و ابعاد نصب ضروری است.
LMZC-10 شرکت Anqiang Power یک هسته فولادی سیلیکونی حلقوی، سیم پیچ ثانویه مسی، عایق رزین اپوکسی و محفظه فشرده را برای کاربردهایی که نیاز به نمونه برداری و حفاظت جریان قابل اعتماد دارند، ترکیب می کند. اگر یک ترانسفورماتور جریان را برای نصب جدید، پروژه مقاوم سازی یا سیستم توزیع برق سفارشی انتخاب می کنید، مشخصات ترانسفورماتور جریان هسته ای را بررسی کنید وبا ما تماس بگیریدبا جریان نامی، سطح ولتاژ، کلاس دقت، جریان ثانویه، و الزامات نصب برای بحث در مورد راه حل مناسب.
