مدار شکن فضای باز 33 کیلو ولت با بازگیر خودکار

اینمدار شکن فضای باز 33 کیلو ولت با بازگیر خودکارکه به عنوان مدار شکن خلاء فشار قوی فضای باز ZW32-40.5 نیز شناخته می شود، برای شبکه های توزیع بالای سربار ولتاژ متوسط، پست ها، شبکه های برق و سیستم های توزیع برق هوشمند طراحی شده است. این در درجه اول برای تغییر جریان بار، قطع جریان اضافه بار، و پاک کردن عیوب اتصال کوتاه در حالی که اطمینان از تداوم منبع تغذیه قابل اعتماد استفاده می شود.

مجهز به سیستم وقفه خلاء پیشرفته و عملکرد هوشمند باز کردن خودکار، این قطع کننده مدار خلاء در فضای باز می تواند به طور خودکار برق را پس از خطاهای موقت بازیابی کند و به طور قابل توجهی قابلیت اطمینان شبکه را بهبود بخشد و مدت زمان خاموشی را کاهش دهد. ساختار جمع و جور، طراحی سبک وزن و استقامت مکانیکی بالا آن را به یک راه حل ایده آل برای پروژه های اتوماسیون توزیع مدرن تبدیل کرده است.

بریکر ZW32-40.5 برای سیستم های قدرت 33KV و 40.5KV مناسب است و از عملیات محلی، کنترل از راه دور، نظارت بر خطا و مدیریت شبکه توزیع مبتنی بر ارتباطات پشتیبانی می کند. این به طور گسترده توسط شرکت های آب و برق، تاسیسات صنعتی، پروژه های انرژی تجدیدپذیر و شبکه های برق دهی روستایی در سراسر جهان استفاده می شود.

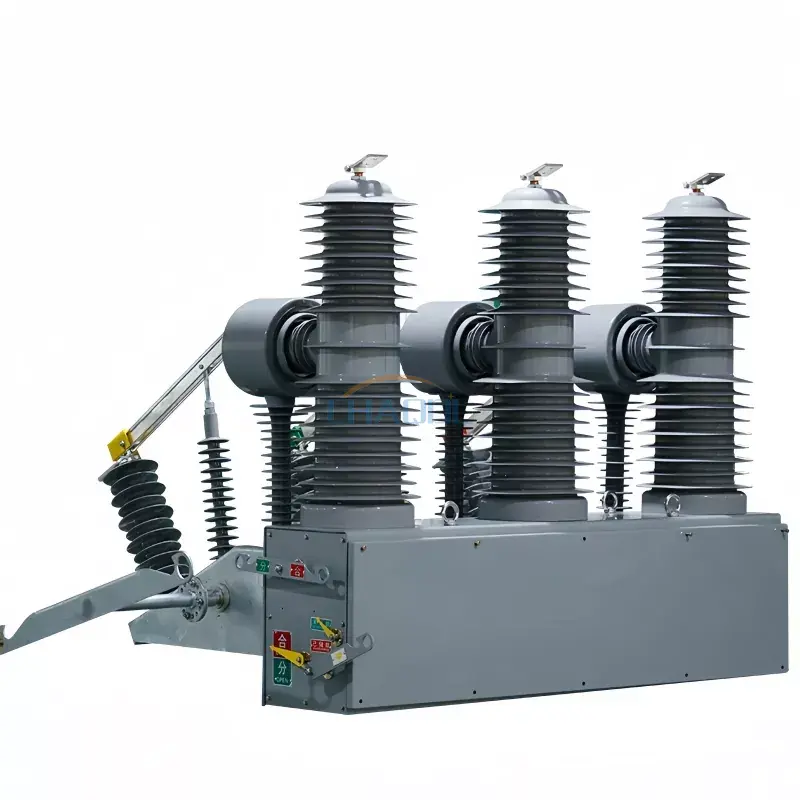

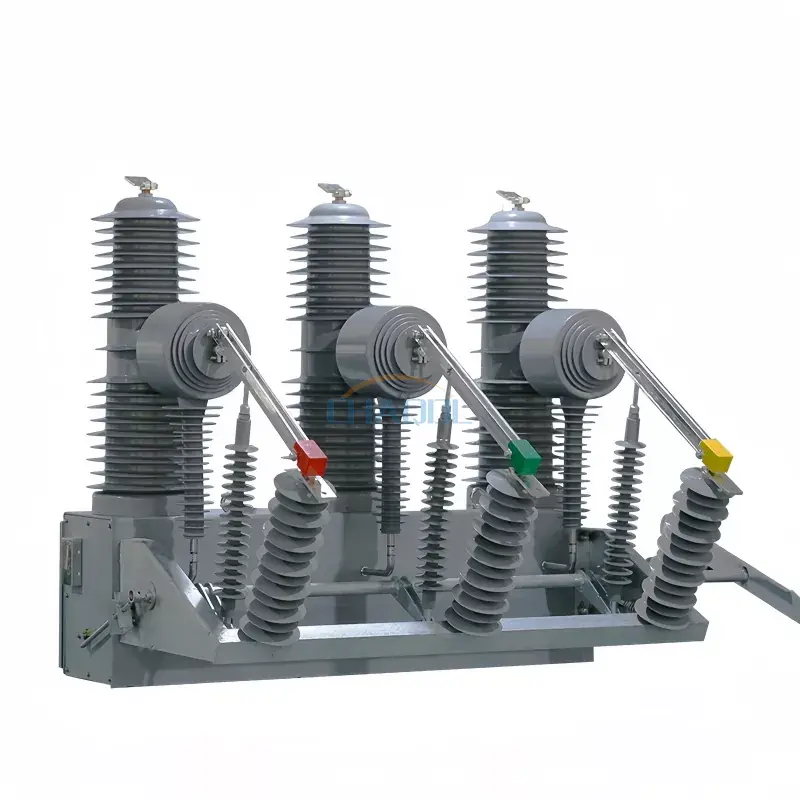

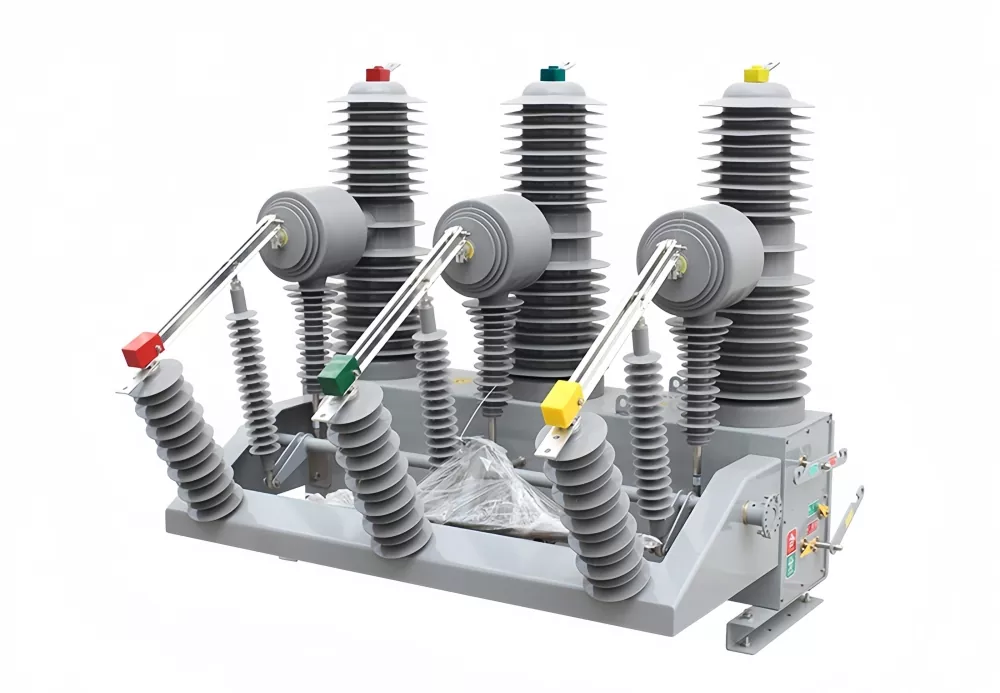

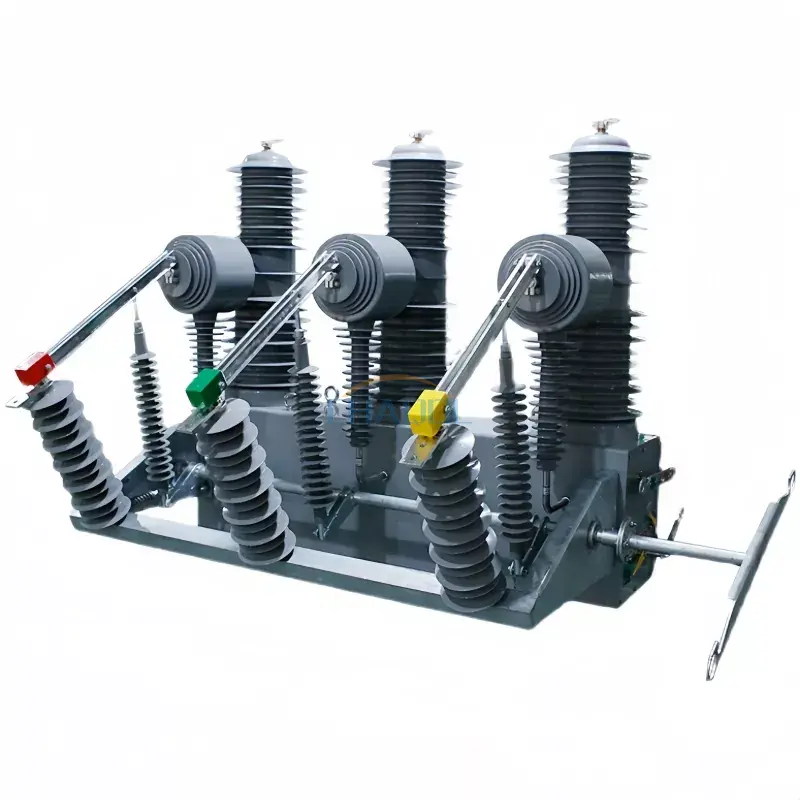

نمودار ظاهر محصول

پارامترهای فنی

ویژگی های کلیدی

• عملکرد بسته شدن مجدد خودکار یکپارچه قابلیت اطمینان منبع تغذیه را بهبود می بخشد و زمان قطع را کاهش می دهد.
• فن آوری خاموش کردن قوس خلاء عملکرد عالی قطع و عمر طولانی را ارائه می دهد.
• مناسب برای شبکه های توزیع هوایی 33KV و 40.5KV و کاربردهای پست.
• ظرفیت قطع اتصال کوتاه بالا تا 31.5KA.
• ساختار فشرده و طراحی سبک وزن حمل و نقل و نصب را ساده می کند.
• از عملیات محلی، کنترل از راه دور، تله متری و سیستم های اتوماسیون توزیع پشتیبانی می کند.
• ساخت و ساز قطب مهر و موم شده عملکرد عایق و مقاومت محیطی را افزایش می دهد.
• قطع کننده خلاء بدون نیاز به تعمیر و نگهداری هزینه های عملیاتی را در طول چرخه عمر تجهیزات کاهش می دهد.
• سازگار با SCADA، شبکه هوشمند، و سیستم های نظارت بر شبکه ابزار.
• عمر مکانیکی طولانی تا 10000 عملیات عملکرد طولانی مدت قابل اعتماد را تضمین می کند.

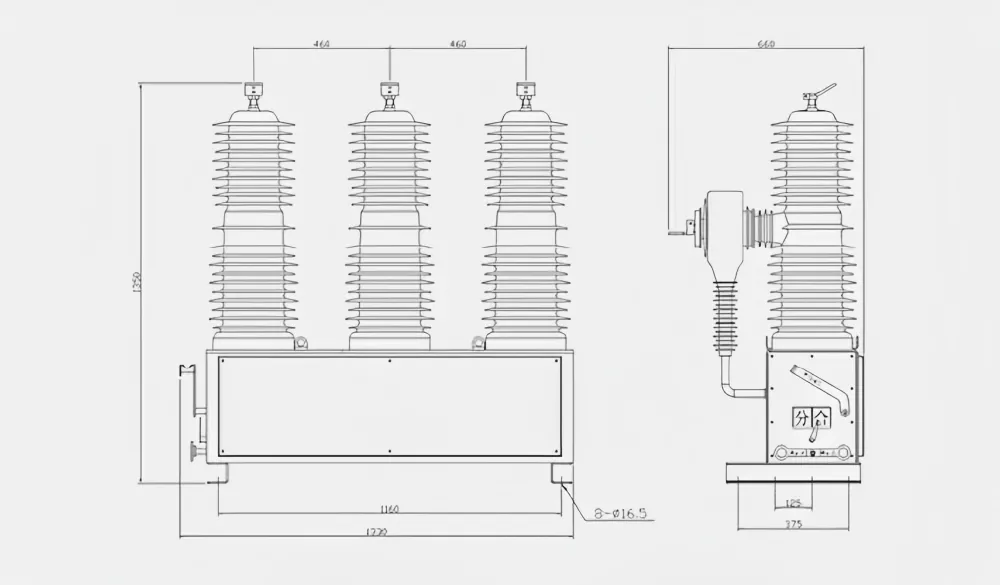

نمودار ابعاد محصول

ساختار محصول و اصل کار

اینمدار شکن فضای باز 33 کیلو ولت با بازگیر خودکارعمدتا شامل یک قطب مهر و موم شده یکپارچه، قطع کننده خلاء، ترانسفورماتور جریان، مکانیسم عملیاتی، ساختار پشتیبانی عایق، و محفظه مقاوم در برابر آب و هوا است. این کابینت از فولاد با کیفیت بالا ساخته شده است تا محافظت مکانیکی عالی و دوام طولانی مدت در فضای باز را ارائه دهد.

ترانسفورماتورهای جریان را می توان با توجه به نیازهای پروژه برای برنامه های اندازه گیری، نظارت و حفاظت پیکربندی کرد. هنگامی که یک خطا در خط توزیع رخ می دهد، کنترل کننده هوشمند به سرعت شرایط غیرعادی را تشخیص می دهد و به قطع کننده مدار خلاء دستور می دهد تا جریان خطا را قطع کند. برای خطاهای موقتی مانند برخورد صاعقه یا اختلالات خط گذرا، عملکرد بسته شدن مجدد خودکار پس از یک بازه زمانی از پیش تعیین شده، برق را به طور خودکار بازیابی می کند و وقفه های سرویس را به حداقل می رساند.

این بریکر همراه با یک کنترلر هوشمند، از عملیات سوئیچینگ محلی و همچنین نظارت و کنترل از راه دور از طریق رابط های ارتباطی پشتیبانی می کند. روش‌های ارتباطی ممکن است شامل شبکه‌های فیبر نوری، کابل‌های ارتباطی، GPRS، CDMA، GSM یا سایر سیستم‌های ارتباطی باشد که آن را به یک راه‌حل ایده‌آل برای پروژه‌های اتوماسیون شبکه هوشمند و توزیع تبدیل می‌کند.

برنامه های کاربردی

اینمدار شکن فضای باز 33 کیلو ولت با بازگیر خودکاربه طور گسترده ای در سیستم های انتقال و توزیع نیرو استفاده می شود که در آن جداسازی خودکار خطا و بازیابی سرویس حیاتی است.

• شبکه های توزیع برق شهری
• خطوط توزیع هوایی
• پست های برق
• پروژه های شبکه هوشمند
• نیروگاه های انرژی های تجدیدپذیر
• تاسیسات صنعتی و معدنی
• سیستم های برق شهری و روستایی
• شبکه های تامین برق راه آهن و حمل و نقل

سوالات متداول

قطع کننده مدار بازگیر اتوماتیک چیست؟

پس از وقوع خطاهای موقت در یک خط توزیع، یک قطع کننده مدار بازگیر خودکار می تواند به طور خودکار برق را بازیابی کند. این به طور قابل توجهی تداوم منبع تغذیه را بهبود می بخشد و مدت زمان قطع را برای کاربران نهایی کاهش می دهد.

مزایای قطع کننده مدار خلاء چیست؟

کلیدهای مدار خلاء خاموش شدن سریع قوس، قابلیت اطمینان بالا، نیازهای تعمیر و نگهداری کم، عمر طولانی و عملکرد سازگار با محیط زیست بدون روغن یا گاز SF6 را ارائه می دهند.

آیا می توان این شکن را در یک سیستم شبکه هوشمند ادغام کرد؟

بله. این بریکر از نظارت از راه دور، عملیات از راه دور، تشخیص خطا و رابط های ارتباطی پشتیبانی می کند که می توانند در SCADA و سیستم های اتوماسیون شبکه هوشمند ادغام شوند.

مدار شکن خلاء ZW32-40.5 معمولا در کجا استفاده می شود؟

معمولاً در پست‌های برق، شبکه‌های توزیع هوایی، پروژه‌های انرژی تجدیدپذیر، سیستم‌های برق صنعتی و زیرساخت‌های برق‌رسانی روستایی استفاده می‌شود.

چرا یک بازگیر اتوماتیک 33 کیلوولت در فضای باز را انتخاب کنید؟

یک بازگیر خودکار 33 کیلوولت در فضای باز، قابلیت اطمینان شبکه را بهبود می بخشد، زمان قطع را به حداقل می رساند، هزینه های تعمیر و نگهداری را کاهش می دهد و کارایی مدیریت خطا را برای سیستم های توزیع برق مدرن افزایش می دهد.
