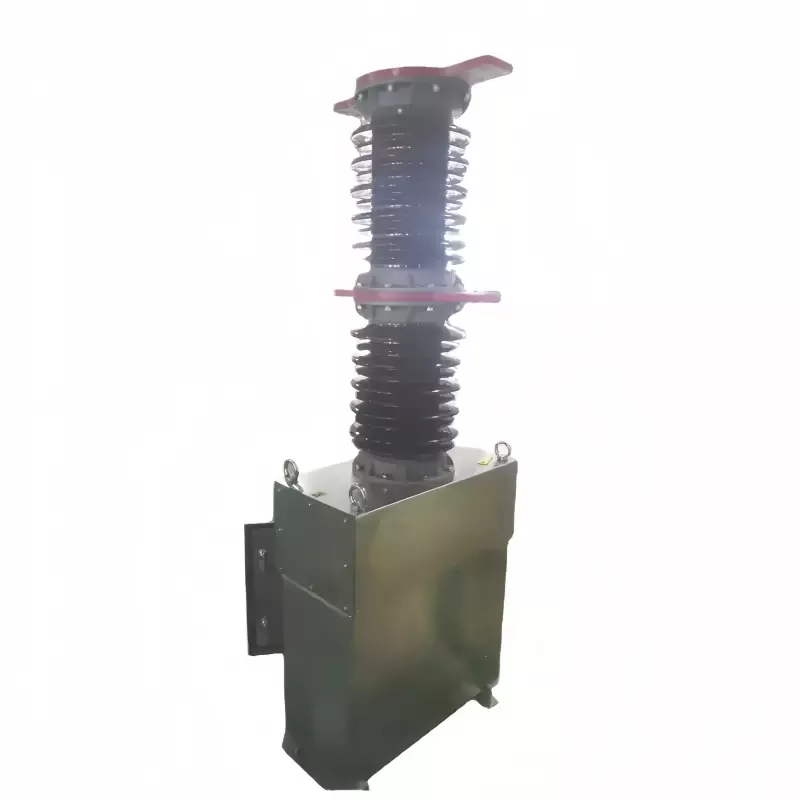

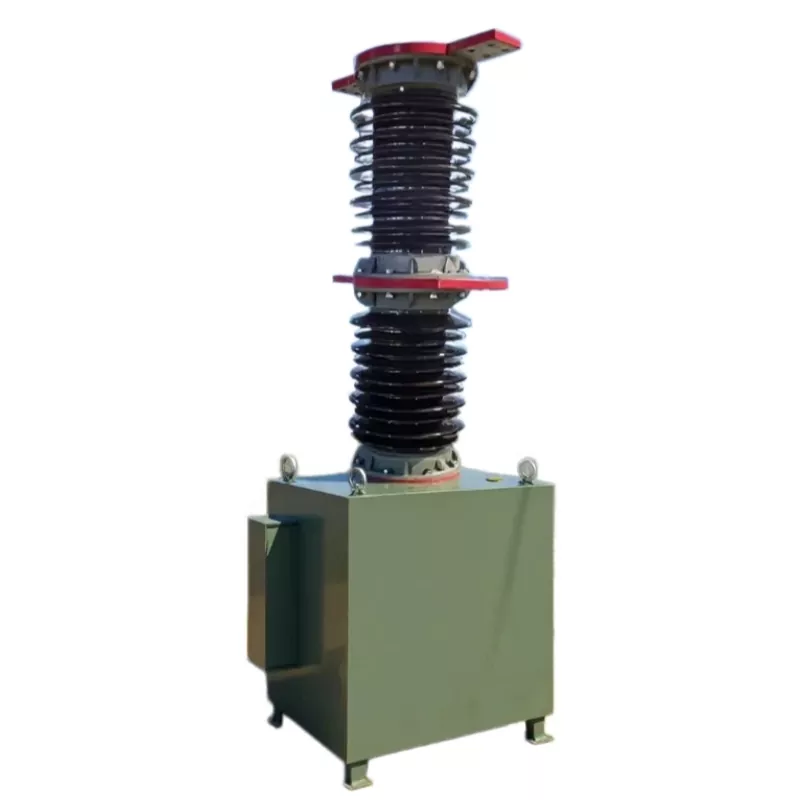

اینمدار شکن خلاء تک قطبی 27.5 کیلوولت(سری ZW7) به طور خاص برای سیستمهای توزیع برق راهآهن طراحی شده است، جایی که عملکرد سوئیچینگ قابل اعتماد و قابلیت وقفه بالا بسیار مهم است. این به طور گسترده در شبکه های قدرت کششی که در 27.5 کیلو ولت کار می کنند استفاده می شود و عملکرد پایداری را در شرایط سوئیچینگ مکرر و شرایط سخت در فضای باز ارائه می دهد.
طراحی شده با محفظه خاموش کننده قوس خلاء و ساختار فشرده تک قطبی،مدار شکن خلاء تک قطبی 27.5 کیلوولتقطع سریع جریان های خطا را تضمین می کند در حالی که نیازهای تعمیر و نگهداری را به حداقل می رساند. طراحی سبک وزن آن، آن را برای کاربردهای فیدر روی قطب و پست مناسب میسازد.
پارامترهای فنی مدار شکن تک قطبی ZW7
|
نام پارامتر |
مقدار عددی |
|
ولتاژ نامی |
27.5 کیلو ولت |
|
فرکانس رتبه بندی شده |
50 هرتز |
|
جریان رتبه بندی شده |
630/1250/1600/2000/2500 A |
|
جریان قطعی نامی اتصال کوتاه |
20/25/31.5 KA |
|
جریان نامی ایجاد اتصال کوتاه (اوج) |
50/63/80 KA |
|
جریان پایداری دینامیکی رتبهبندی شده (اوج) |
50/63/80 KA |
|
جریان درجه بندی پایداری حرارتی (RMS) |
20/25/31.5 KA |
|
زمان فعلی قطعی اتصال کوتاه |
30 بار |
|
زمان رتبه بندی پایداری حرارتی |
4 ثانیه |
|
توالی عملیاتی دارای رتبه |
CO-0.3S-CO-180s-CO |
|
زندگی مکانیکی |
10000 بار |
|
ضخامت سایش تماس مجاز |
4 میلی متر |
|
مدار ثانویه ولتاژ مقاومت 1 دقیقه ای برق-فرکانس |
2 کیلو ولت |
|
وزن |
500/750 کیلوگرم |
پارامترهای مکانیکی مدار شکن تک قطبی ZW7
|
نام |
مقدار عددی |
|
فاصله بین مخاطبین باز |
1±18 میلی متر |
|
با سفر بیش از حد تماس بگیرید |
1±4 میلی متر |
|
فاصله مرکز بین فاز |
700±1.5 میلی متر |
|
زمان پرش بسته شدن مخاطب |
≤5 میلیثانیه |
|
ناهمزمانی روشن و خاموش سه فاز |
≤2 میلیثانیه |
|
زمان افتتاحیه |
≤50 میلیثانیه |
|
زمان بسته شدن (بسته شدن برقی) |
≤100 میلیثانیه |
|
میانگین سرعت باز شدن |
1.4-1.8m/s |
|
میانگین سرعت بسته شدن |
0.9-1.1 متر بر ثانیه |
|
مقاومت هر مدار رسانای فاز |
≤50 μΩ |

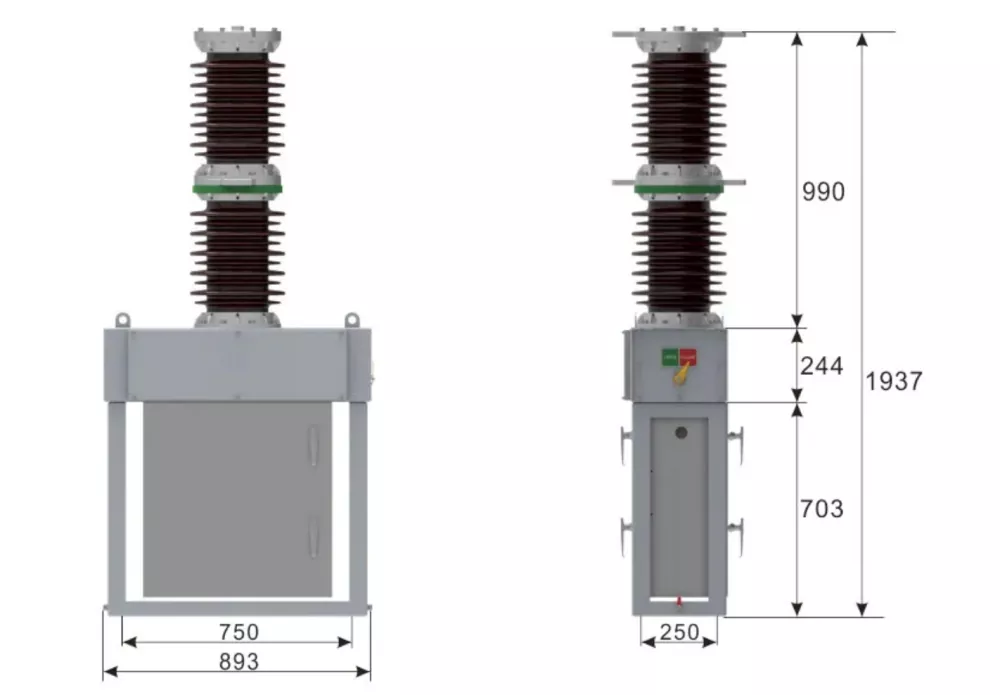

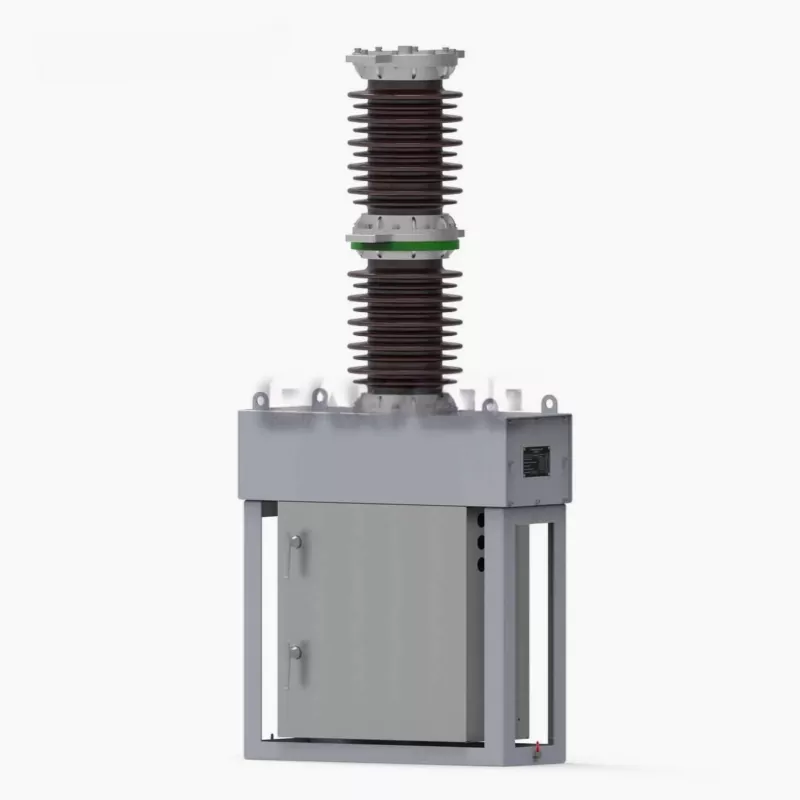

مدار شکن خلاء تک قطبی سری ZW7 27.5kV ساختاری مدولار متشکل از یک قطع کننده خلاء، عایق های کامپوزیت یا چینی با استحکام بالا، مکانیزم عملکرد فنر و ترانسفورماتورهای جریان یکپارچه را اتخاذ می کند. پیکربندی فشرده فضای نصب را کاهش می دهد و در عین حال عملکرد عالی عایق الکتریکی را حفظ می کند.
طراحی قطب مهر و موم شده آن مقاومت در برابر رطوبت، گرد و غبار و آلودگی را بهبود می بخشد و آن را برای کاربردهای طولانی مدت راه آهن در فضای باز با حداقل نیاز به تعمیر و نگهداری مناسب می کند.
1. سیستم های تغذیه برق کششی راه آهن (خطوط هوایی 27.5 کیلوولت).
2. فیدر حمل و نقل ریلی شهری و برنامه های کاربردی برش.
3. پست ها، ایستگاه های سوئیچینگ و سیستم های حفاظتی خطوط هوایی.
4. ارتقاء زیرساخت های راه آهن و پروژه های مقاوم سازی بدون نفت.
نصب و راه اندازیمدار شکن خلاء تک قطبی 27.5 کیلوولتمعمولاً بر روی تیرهای برق یا برج های فولادی انجام می شود. زمین و تراز مناسب برای اطمینان از پایداری عملیات ضروری است.
پس از نصب، تست عملکردی شامل عملیات باز/بستن و تأیید زمان باید قبل از یکپارچه سازی سیستم کامل شود.
Q1: کاربرد اصلی مدار شکن خلاء تک قطبی 27.5 کیلوولت چیست؟
A: عمدتاً در سیستم های برق راه آهن برای سوئیچینگ و محافظت از فیدرهای کششی 27.5 کیلوولت و خطوط هوایی استفاده می شود.
Q2: چرا از فناوری خلاء در این قطع کننده مدار استفاده می شود؟
A: وقفه خلاء خاموش کردن سریع قوس، استحکام دی الکتریک بالا و عمر الکتریکی طولانی را فراهم می کند و آن را برای عملیات مکرر ایده آل می کند.
Q3: آیا می توان از آن برای پروژه های مقاوم سازی استفاده کرد؟
پاسخ: بله، به دلیل ساختار جمع و جور و طراحی بدون روغن، به طور گسترده در ارتقاء مقاوم سازی روغن به خلاء استفاده می شود.
Q4: برای چه محیط هایی مناسب است؟
A: برای محیط های راه آهن در فضای باز، از جمله رطوبت بالا، آلودگی، و تغییرات گسترده دما طراحی شده است.
Q5: آیا به نگهداری منظم نیاز دارد؟
A: به دلیل قطع کننده خلاء مهر و موم شده و ساختار مکانیکی بادوام، نیاز به تعمیر و نگهداری حداقل است.
