مدارشکن 66 کیلو ولت نوع تانک SF6

قطع کننده مدار 66 کیلو ولت نوع مخزن SF6 (مدل: LW36-66) یک قطع کننده مدار ولتاژ بالا در فضای باز است که برای سیستم های انتقال و توزیع برق 66 کیلوولت با فرکانس نامی 50 هرتز AC طراحی شده است. با استفاده از گاز SF6 هم به عنوان عایق و هم به عنوان رسانه خاموش کننده قوس، سوئیچینگ قابل اعتماد، قطع خطا و حفاظت از پست ها، شبکه های برق شهری، تاسیسات صنعتی و پروژه های انرژی تجدیدپذیر را فراهم می کند. مدار شکن همچنین می تواند به عنوان یک قطع کننده باس و برای برنامه های سوئیچینگ بانک خازن استفاده شود.

LW36-66 که با ساختار جمع و جور مخزن زنده طراحی شده است، فضای نصب را به حداقل می رساند و در عین حال عملکرد الکتریکی فوق العاده و قابلیت اطمینان عملیاتی طولانی مدت را ارائه می دهد. مکانیزم کارکرد فنری پیشرفته، میزان نشت SF6 پایین و طراحی سازگار با تعمیر و نگهداری، آن را به یک راه حل ایده آل برای شبکه های انتقال ولتاژ بالا مدرن که نیاز به عملکرد ایمن، کارآمد و پایدار دارند تبدیل کرده است.

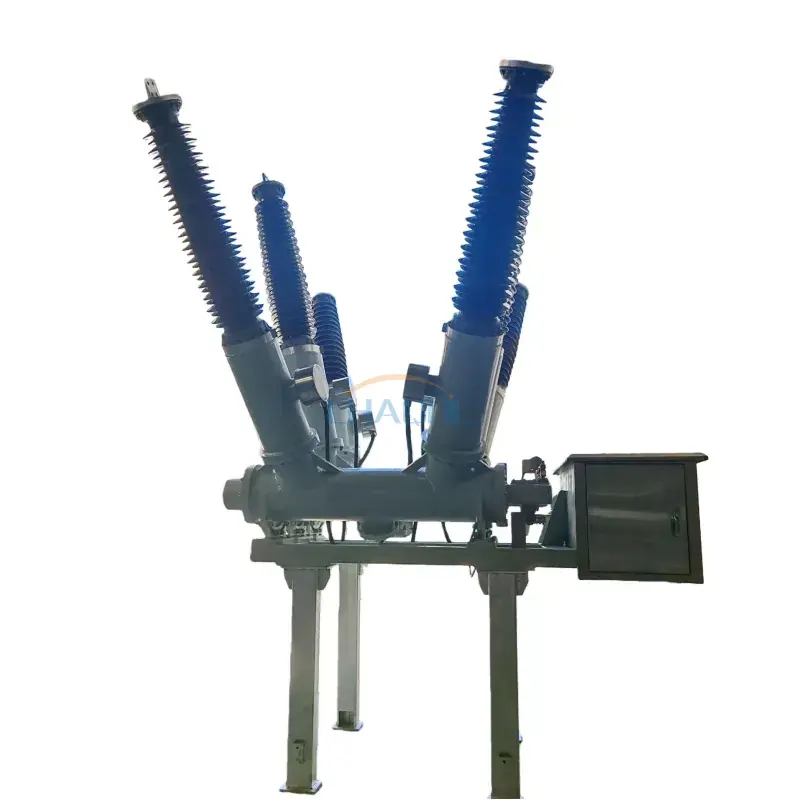

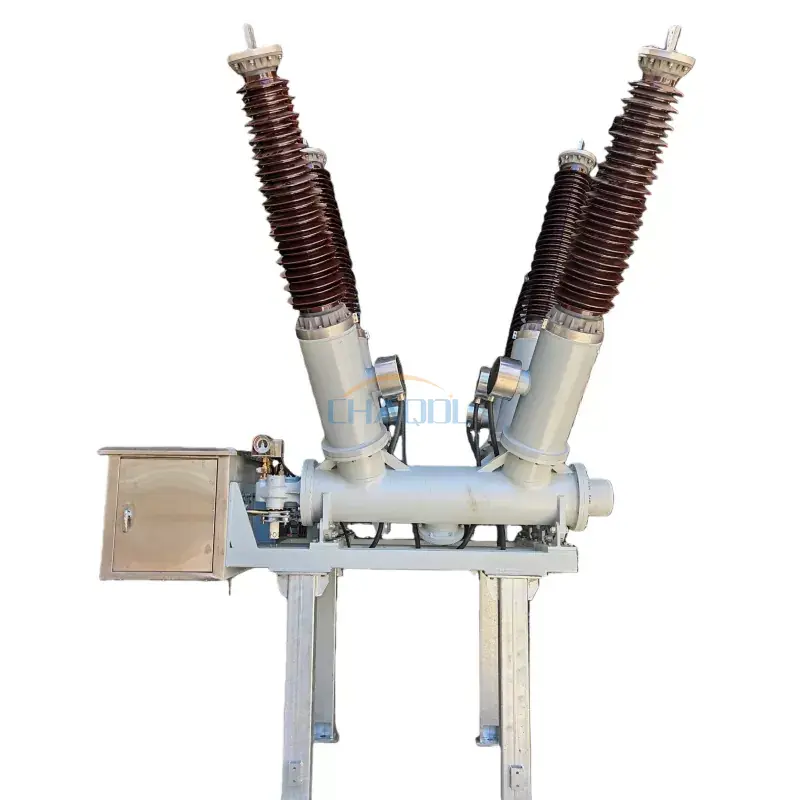

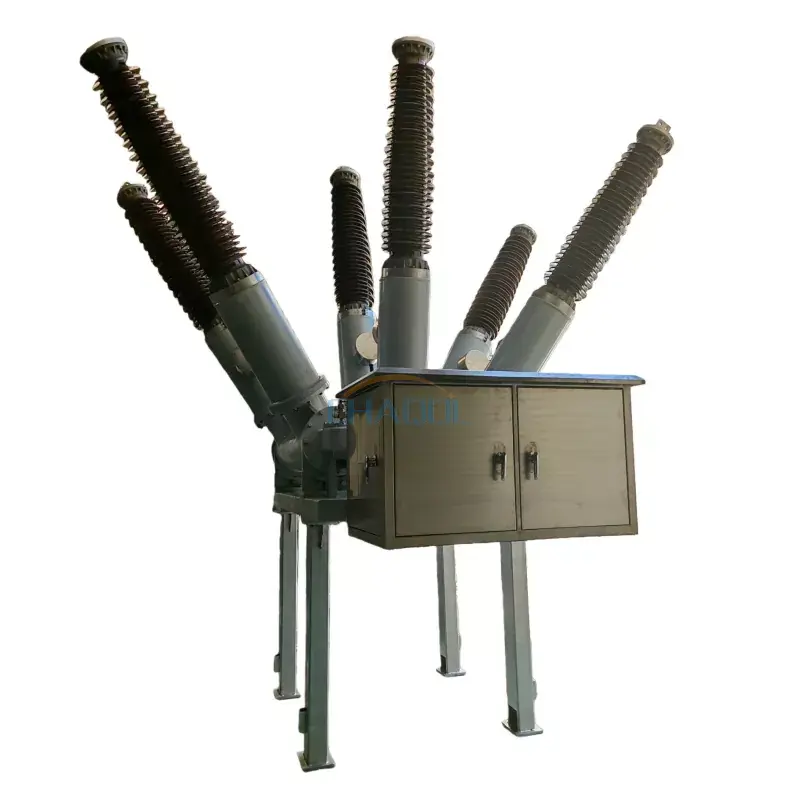

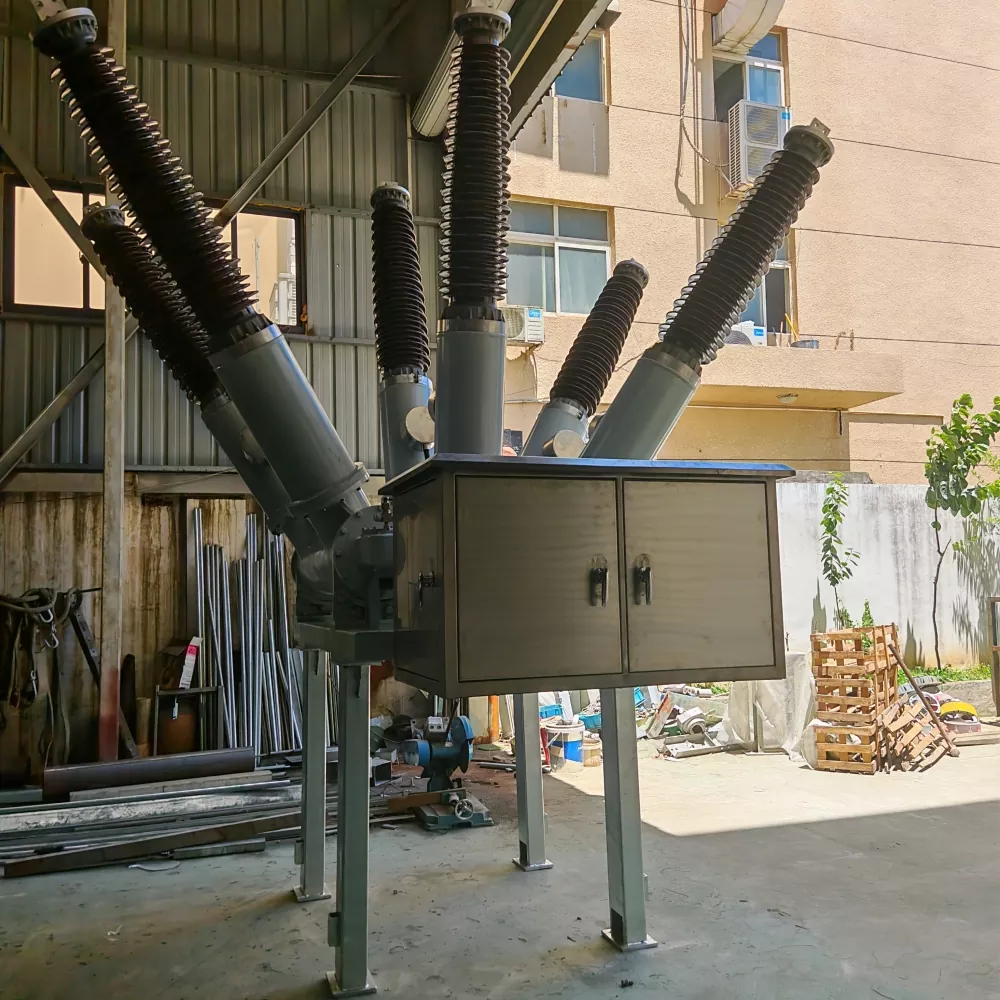

عکس محصول واقعی

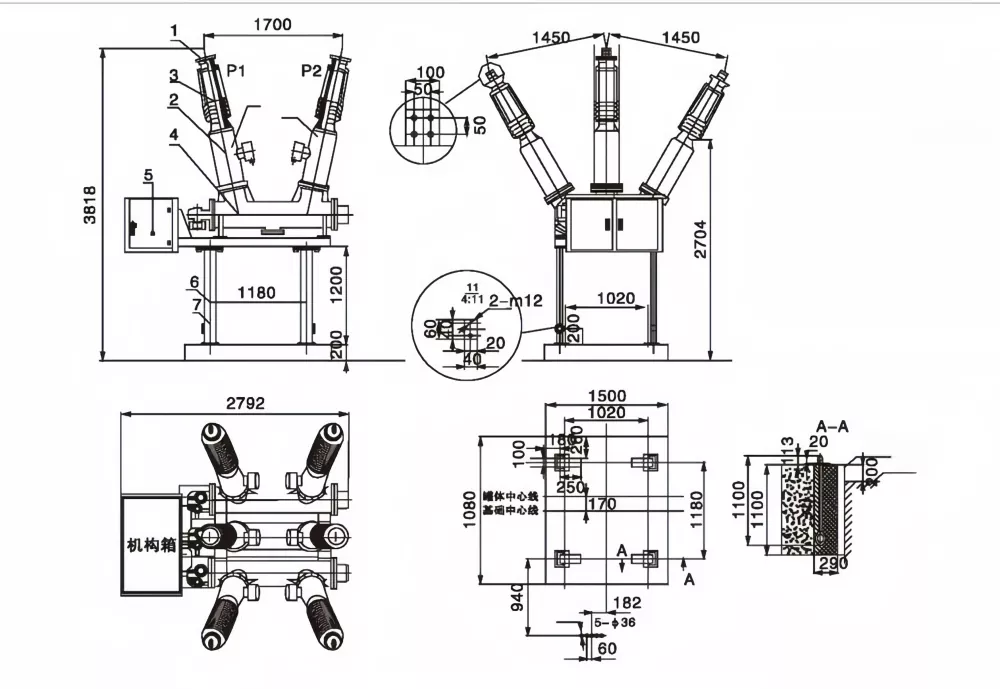

نمودار ابعاد محصول

ساختار اصلی

• بلوک ترمینال تک فاز آلومینیومی با روکش نقره برای هدایت الکتریکی عالی.
• بوش خروجی پرسلن با مقاومت بالا با عملکرد عایق برتر.
• ترانسفورماتور جریان داخلی (CT) برای حفاظت و اندازه گیری.
• محفظه اطفاء قوس SF6 روی زمین با قابلیت وقفه بالا.
• کابینه مکانیزم یکپارچه سازی مکانیسم عملکرد فنر و اجزای کنترل ثانویه.
• پشتیبانی از فولاد کانال گالوانیزه سنگین برای نصب پایدار.
• پایانه های زمینی متعدد برای بهبود ایمنی عملیاتی.

ویژگی های محصول

• جریان نامی تا3150Aمناسب برای کاربردهای انتقال بار سنگین.
• فناوری پیشرفته عایق گاز SF6 استحکام دی الکتریک عالی و خاموش شدن قوس قابل اعتماد را تضمین می کند.
• استقامت الکتریکی طولانی با قابلیت قطع خطا 31.5 کیلو آمپر و تا 10000 عملیات مکانیکی.
• نرخ نشت گاز سالانه SF6 زیر 0.5٪، کاهش نیازهای تعمیر و نگهداری و اطمینان از قابلیت اطمینان طولانی مدت آب بندی.
• رامدارشکن 66 کیلو ولت نوع تانک SF6برای محیط‌های شدید در فضای باز طراحی شده است، سطح آلودگی IV و دمای محیط از -40 درجه سانتی‌گراد تا +40 درجه سانتی‌گراد را پشتیبانی می‌کند.
• ساخت مخزن فشرده فضای نصب را کاهش می دهد و در عین حال پایداری مکانیکی را بهبود می بخشد.
• مناسب برای نظارت از راه دور، اتوماسیون پست و برنامه های کاربردی شبکه هوشمند مدرن.

مشخصات فنی

مشخصات مکانیزم عملیاتی

برنامه های کاربردی

رامدارشکن 66 کیلو ولت نوع تانک SF6به طور گسترده در سیستم های انتقال و توزیع برق با ولتاژ بالا استفاده می شود که در آن سوئیچینگ و حفاظت قابل اعتماد ضروری است.

• پست های 66 کیلوولت
• شبکه های انتقال و توزیع آب و برق
• نیروگاه های تولید برق
• یکپارچه سازی شبکه انرژی های تجدیدپذیر
• سیستم های توزیع برق صنعتی
• سوئیچینگ بانک خازن
• محافظ اتوبوس و فیدر
• پروژه های اتوماسیون شبکه هوشمند و پست

اصل کار

مدار شکن SF6 نوع مخزن 66 کیلوولت از گاز هگزافلوراید گوگرد (SF6) به عنوان عایق و محیط خاموش کننده قوس استفاده می کند. هنگامی که کنتاکت ها در طول عملیات سوئیچینگ از هم جدا می شوند، یک قوس الکتریکی ایجاد می شود. گاز پرفشار SF6 به سرعت قوس را خنک و یونیزه می کند و اجازه می دهد جریان خطا به طور ایمن و کارآمد قطع شود. مکانیسم عملکرد فنر شارژ شده با موتور، عملیات باز و بسته شدن سریع را فراهم می کند و از محافظت قابل اعتماد برای سیستم های الکتریکی با ولتاژ بالا اطمینان می دهد.

سوالات متداول

مدارشکن 66 کیلوولت نوع مخزن SF6 برای چه مواردی استفاده می شود؟

برای سوئیچینگ، حفاظت و قطع خطا در سیستم های انتقال و توزیع 66 کیلوولت استفاده می شود که به حفظ عملکرد ایمن و قابل اعتماد پست ها و شبکه های برق کمک می کند.

مدار شکن نوع مخزن SF6 چه مزایایی دارد؟

قطع کننده های مدار نوع مخزن SF6 عملکرد عایق عالی، ظرفیت وقفه بالا، ساختار فشرده، نیازهای تعمیر و نگهداری کم و عمر مفید مکانیکی طولانی را ارائه می دهند.

آیا می توان از این کلید برای سوئیچینگ بانک خازن استفاده کرد؟

بله. LW36-66 برای سوئیچینگ بانک خازن، کاربردهای bus tie و حفاظت از خطوط انتقال ولتاژ بالا مناسب است.

آیا مدار شکن برای محیط های خشن در فضای باز مناسب است؟

بله. این دستگاه به گونه ای طراحی شده است که تحت شرایط سطح آلودگی IV و دمای محیط از -40 درجه سانتیگراد تا +40 درجه سانتیگراد به طور قابل اعتماد کار کند، که آن را برای نصب های سخت در فضای باز مناسب می کند.
