مدارشکن 33 کیلوولت تک قطبی در فضای باز

Anqiang Power در ساخت قطع کننده مدار تک قطبی 33 کیلوولت در فضای باز تخصص دارد و تاسیسات تولید اختصاصی خود را برای قطع کننده های مدار خلاء راه اندازی می کند. این قطع کننده مدار 33 کیلوولت تک قطبی در فضای باز دارای مکانیزم عملکرد فنری منحصر به فرد و یک کنترل کننده هوشمند بسیار قابل اعتماد است. ما همچنین می‌توانیم واحدها را با رتبه‌بندی ولتاژ خاص مطابق با نیازهای کاربر سفارشی کنیم.

ارسال استعلام

توضیحات محصول

اینمدارشکن 33 کیلوولت تک قطبی در فضای بازبرای سوئیچینگ و حفاظت مطمئن در سیستم های توزیع بالای سربار ولتاژ متوسط طراحی شده است. به طور گسترده ای برای قطع جریان بار، جریان خطا و شرایط اتصال کوتاه در شبکه های برق مدرن استفاده می شود. این تجهیزات با ساختار قوی در فضای باز و عملکرد بهینه خاموش کردن قوس، عملکرد پایدار را حتی در شرایط محیطی سخت تضمین می کند.

ساخته شده با مکانیزم عامل آهنربای دائمی و اجزای عایق با استحکام بالا،مدارشکن 33 کیلوولت تک قطبی در فضای بازپاسخ سریع، عمر طولانی و حداقل نیازهای تعمیر و نگهداری را ارائه می دهد و آن را برای شبکه های برق، پست ها و سیستم های توزیع برق صنعتی مناسب می کند.

ویژگی های محصول

ظرفیت شکست بالا برای شبکه های توزیع فشار متوسط
طراحی فشرده تک قطبی مناسب برای نصب روی قطب
عملکرد مکانیکی پایدار با عمر الکتریکی طولانی
مقاومت قوی در برابر آلودگی و آب و هوا برای محیط های بیرونی
عملکرد سریع با قابلیت بسته شدن مجدد خودکار

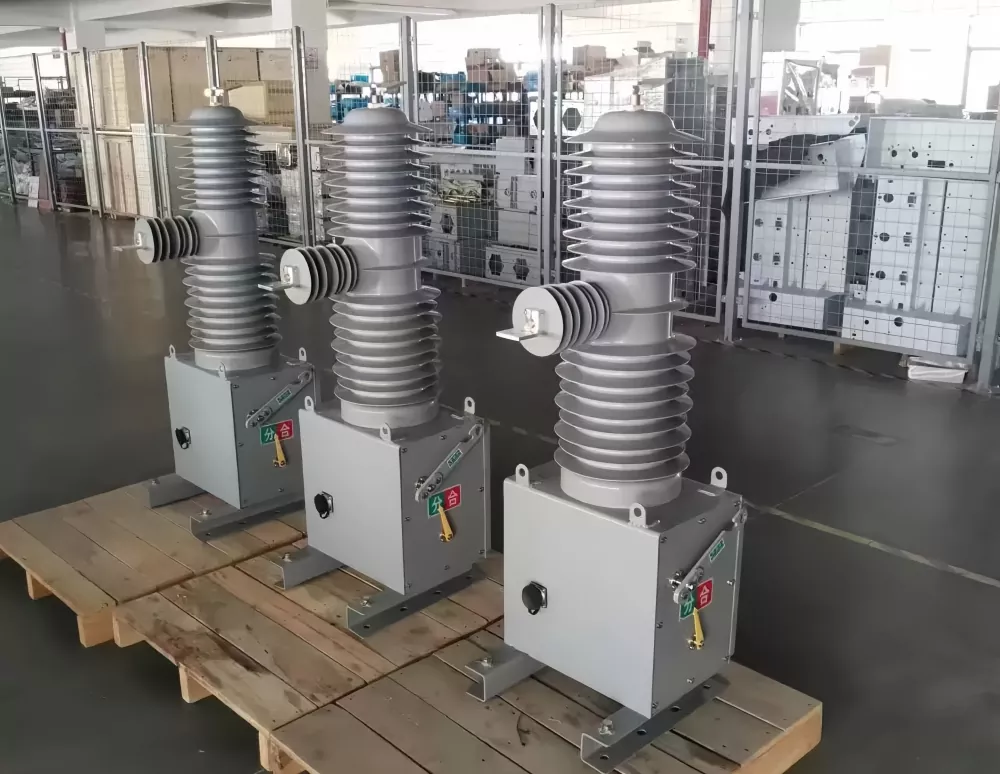

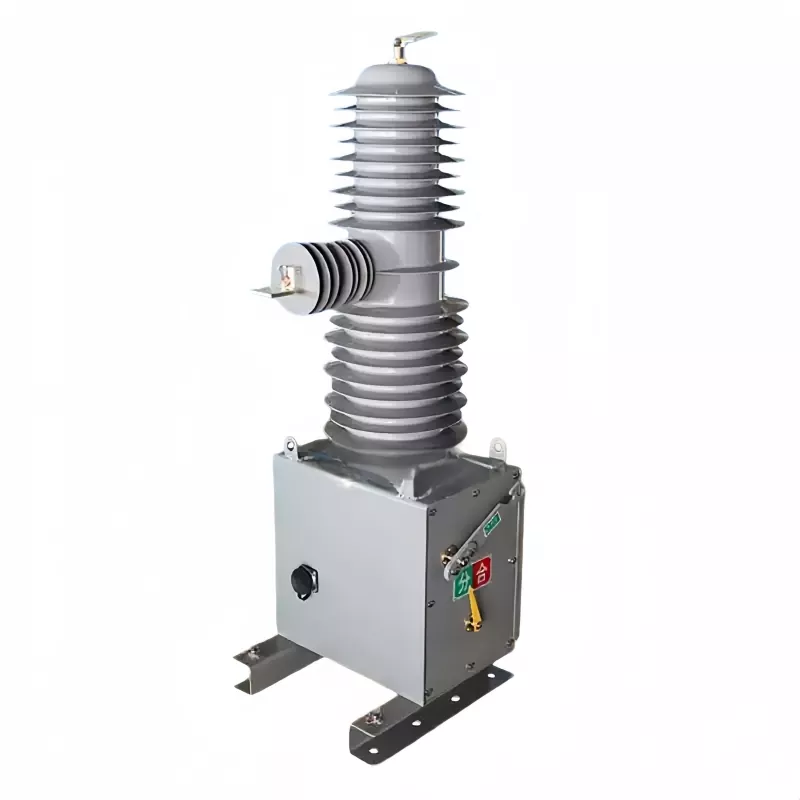

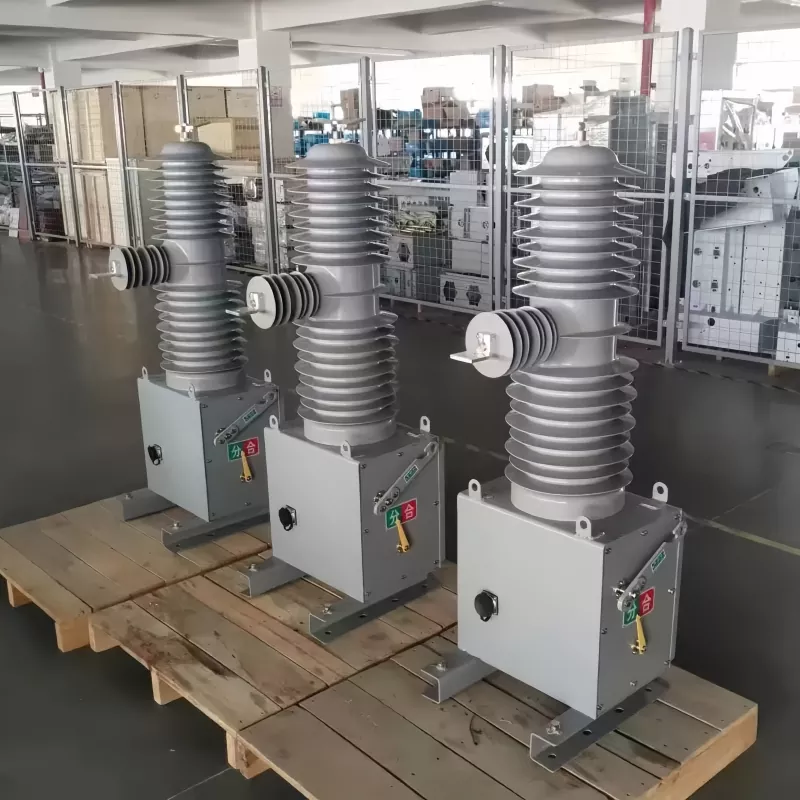

عکس های محصول

33kV Single Pole Outdoor Circuit Breaker

مشخصات فنی

پارامترهای فنی اصلی کلیدهای مدار

پروژه	مقدار عددی
ولتاژ نامی	35 کیلو ولت
جریان رتبه بندی شده	630/1250A
فرکانس رتبه بندی شده	50/60 هرتز
ولتاژ مقاومت 1 دقیقه ای توان فرکانس	80/95 کیلو ولت
ولتاژ مقاومت در برابر ضربه رعد و برق (پیک)	185 کیلو ولت
جریان قطعی نامی اتصال کوتاه	20/25/31.5 kA
جریان نامی ایجاد اتصال کوتاه (اوج)	80 کیلو آمپر
حداکثر جریان مقاومت درجه بندی شده	80 کیلو آمپر
جریان مقاومت کوتاه مدت 4S	31.5 کیلو آمپر
چرخه عملیاتی رتبه بندی شده	Open–0.3s–Close/Open–180s–Close/Open–180s–Close/Open–60s–بازیابی
عملیات قطع اتصال کوتاه رتبه بندی شده	30 بار
زندگی مکانیکی	20000 بار
ولتاژ کنترل مکانیسم مغناطیس دائمی	DC220V
مدار ثانویه 1 دقیقه تست ولتاژ مقاومت در برابر توان فرکانس	2 کیلو ولت

پارامترهای مکانیکی اصلی کلیدهای مدار

نام پارامتر	داده ها
تماس با گپ	1±18 میلی متر
با Overtravel تماس بگیرید	4±0.5 میلی متر
سرعت باز شدن	1.4-1.8m/s
سرعت بسته شدن	0.8-1.2m/s
تماس با بسته شدن Bounce Time	<=5 میلی‌ثانیه
فاصله مرکز فاز به فاز	2±560 میلی متر
ناهمزمانی سوئیچینگ سه فاز	<=3 میلی‌ثانیه
مقاومت حلقه هادی فاز به فاز	μΩ
زمان بسته شدن	25-45 میلی‌ثانیه
زمان افتتاحیه	20-45 میلی‌ثانیه
وزن	100 کیلوگرم

راهنمای نصب و راه اندازی

نصب صحیحمدارشکن 33 کیلوولت تک قطبی در فضای بازبرای اطمینان از قابلیت اطمینان طولانی مدت و عملکرد ایمن ضروری است. واحد باید بر روی یک ساختار قطب ثابت یا قاب فولادی با اتصال زمین صحیح نصب شود.

قبل از نصب، مقاومت عایق را بررسی کنید
اطمینان حاصل کنید که سیستم زمین به طور ایمن وصل شده است
تراز فاز و اتصال مکانیکی را بررسی کنید
آزمایشات عملیات دستی و الکتریکی را قبل از برق رسانی انجام دهید
سفت شدن گشتاور تمام اتصالات ترمینال را تأیید کنید

پس از نصب، آزمایش سوئیچینگ بدون بار برای اطمینان از عملکرد روان و زمان بندی صحیح مکانیزم باید انجام شود.

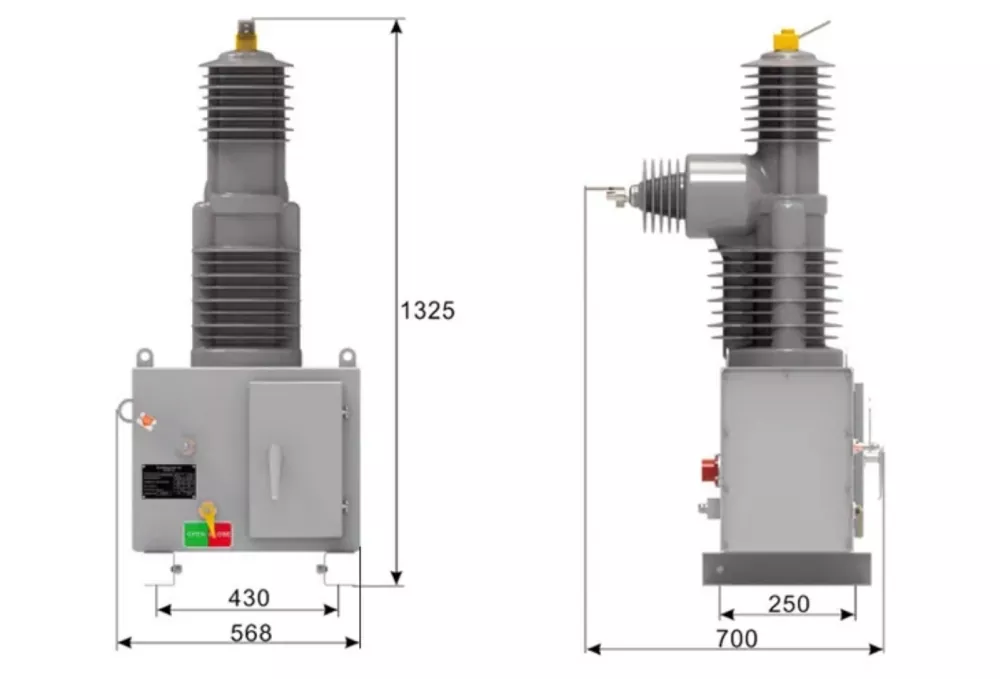

ظاهر و ابعاد نصب

33kV Single Pole Outdoor Circuit Breaker

شرایط عملیاتی

1. دمای هوای محیط: -30°C تا +60°C;

2. ارتفاع: بیش از 2000 متر نباشد.

3. سرعت باد: از 34 متر بر ثانیه تجاوز نمی کند.

4. لرزش یا فعالیت لرزه ای ناشی از خارج از تابلو و تجهیزات کنترل ناچیز است.

5. درجه آلودگی: سطح IV;

6. دمای نگهداری: -40 درجه سانتیگراد تا +85 درجه سانتیگراد.

سوالات متداول

Q1: عملکرد اصلی یک مدارشکن 33 کیلوولت تک قطبی در فضای باز چیست؟
A: برای قطع و جداسازی جریان های خطا در سیستم های توزیع سربار ولتاژ متوسط استفاده می شود و از عملکرد ایمن شبکه و حفاظت از تجهیزات پایین دستی اطمینان می دهد.

Q2: آیا این قطع کننده مدار می تواند در محیط های خشن در فضای باز کار کند؟
پاسخ: بله، برای آلودگی زیاد، باد شدید و تغییرات دمایی زیاد طراحی شده است و برای استفاده طولانی مدت در فضای باز مناسب است.

Q3: آیا مدار شکن تک قطبی 33 کیلوولت در فضای باز نیاز به تعمیر و نگهداری منظم دارد؟
پاسخ: این طرح به دلیل مکانیزم مهر و موم شده و اجزای بادوام، تحت شرایط عملیاتی عادی بدون نیاز به نگهداری است.

Q4: چه نوع روش نصب توصیه می شود؟
A: برای ایمنی و عملکرد بهینه، نصب روی میله با زمین ایمن توصیه می شود.

Q5: از چه سطح حفاظتی پشتیبانی می کند؟
A: برای عایق کاری بالا و مقاومت در برابر آلودگی، مناسب برای محیط های آلودگی سطح IV طراحی شده است.
