به عنوان یک تولید کننده تجهیزات قدرت حرفه ای،قدرت آنچیانگقابل اعتماد را فراهم می کندترانسفورماتور جریان توالی صفرطراحی شده برای تشخیص جریان باقیمانده و پشتیبانی از حفاظت از خطای زمین در سیستم های توزیع برق. ساختار هسته‌ای تقسیم‌شده، عملکرد مغناطیسی پایدار و نصب راحت آن را برای برنامه‌های حفاظتی و نظارتی مناسب می‌سازد که در آن تشخیص سریع خطا و عملکرد قابل اعتماد ضروری است.
ترانسفورماتور جریان توالی صفر یک ترانسفورماتور جریان تخصصی است که برای تشخیص جریان باقیمانده یا دنباله صفر ناشی از عدم تعادل جریان و خطاهای زمین استفاده می شود. برخلاف ترانسفورماتورهای جریان معمولی که عمدتاً جریان های فاز جداگانه را اندازه گیری می کنند، این دستگاه جریان ترکیبی عبوری از هسته ترانسفورماتور را نظارت می کند. در شرایط عملیاتی عادی، مجموع بردار جریان های نظارت شده نزدیک به صفر است. هنگامی که یک خطای زمین یا مسیر نشتی رخ می دهد، تعادل تغییر می کند و یک جریان باقیمانده تشخیص داده می شود. سپس این سیگنال می تواند به یک رله حفاظتی منتقل شود تا اقدام حفاظتی مناسب را آغاز کند.
برای شبکه های توزیع صنعتی، پست ها، مجموعه های تابلو و پروژه های مقاوم سازی، انتخاب ترانسفورماتور مناسب نیاز به توجه به طراحی هسته، اندازه دهانه، عایق، روش نصب، دقت، سازگاری رله و شرایط محیطی دارد. یک ترانسفورماتور جریان توالی صفر که به درستی انتخاب شده باشد می تواند نظارت بر خطا را بهبود بخشد و در عین حال به سیستم های حفاظتی کمک می کند تا به طور موثرتری پاسخ دهند.
ترانسفورماتور جریان توالی صفر چیست؟
ترانسفورماتور جریان توالی صفر چگونه کار می کند؟
ویژگی های کلیدی ترانسفورماتور جریان مدرن توالی صفر چیست؟
ترانسفورماتور جریان توالی صفر در کجا استفاده می شود؟
چگونه باید ترانسفورماتور مناسب را انتخاب کنید؟
در هنگام نصب چه نکاتی را باید در نظر گرفت؟
ترانسفورماتور جریان توالی صفر که اغلب ترانسفورماتور جریان تعادل هسته یا ترانسفورماتور جریان باقیمانده نامیده می شود، برای تشخیص عدم تعادل جریان در یک مدار الکتریکی طراحی شده است. کاربرد اصلی آن شناسایی جریان باقیمانده مرتبط با خطاهای زمین، مشکلات عایق یا مسیرهای نشتی است.
مفهوم عملیاتی با ترانسفورماتور جریان فاز معمولی متفاوت است. به جای اندازه گیری تنها یک هادی، هادی های متعلق به مدار محافظت شده از هسته مغناطیسی عبور می کنند. هنگامی که جریان های عبوری از هادی ها متعادل می شوند، اثرات مغناطیسی آنها تا حد زیادی یکدیگر را خنثی می کند. هنگامی که یک خطا باعث می شود جریان از یک مسیر ناخواسته عبور کند، یک میدان مغناطیسی باقیمانده در هسته ایجاد می شود و سیم پیچ ثانویه سیگنال مربوطه را تولید می کند.
این اصل عملکرد به ترانسفورماتور اجازه می دهد تا با رله های حفاظتی و سایر تجهیزات نظارتی کار کند. بنابراین برای مهندسان برق و یکپارچه سازان سیستم، دستگاه به عنوان یک جزء حسگر مهم در یک طرح کلی حفاظت از خطای زمین عمل می کند.
اصل کار ارتباط نزدیکی با قانون فعلی کیرشهوف دارد. در یک مدار سه فاز متعادل، مجموع بردار جریان فاز از نظر تئوری صفر است:
Ia + Ib + Ic = 0
در نتیجه، شار مغناطیسی تولید شده در داخل هسته به حداقل می رسد و خروجی ثانویه بسیار کم باقی می ماند.
هنگامی که یک خطای زمین رخ می دهد، بخشی از جریان از مدار مورد نظر از طریق یک مسیر ناخواسته خارج می شود. بنابراین تعادل فعلی مختل می شود:
Ia + Ib + Ic ≠ 0
جریان باقیمانده حاصل، شار مغناطیسی در هسته ایجاد می کند. سیم پیچ ثانویه سپس یک سیگنال الکتریکی تولید می کند که می تواند توسط یک رله حفاظتی شناسایی شود.
یک توالی حفاظتی معمولی را می توان به صورت زیر خلاصه کرد:
این فرآیند به یک سیستم حفاظتی اجازه می‌دهد تا جریان باقیمانده غیرعادی را بدون تکیه بر اندازه‌گیری‌های ترانسفورماتورهای جریان فاز جداگانه شناسایی کند.

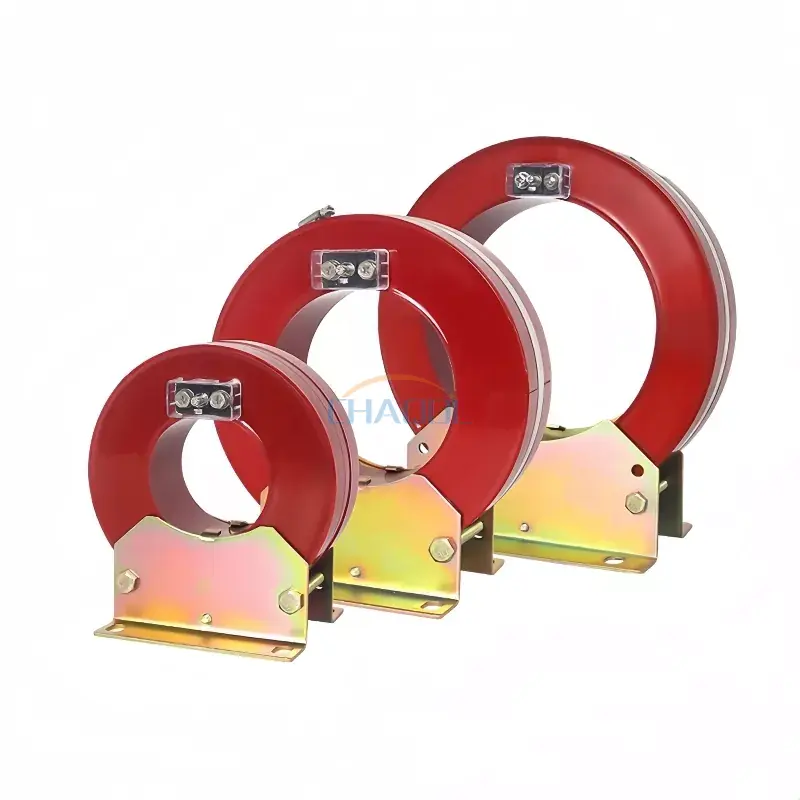

برای کاربردهای الکتریکی صنعتی، ساختار مکانیکی و عملکرد الکترومغناطیسی به یک اندازه مهم هستند. سری LXK Anqiang Power از یک طراحی هسته تقسیم شده با ریخته‌گری خلاء رزین اپوکسی استفاده می‌کند که به ترانسفورماتور اجازه می‌دهد در اطراف کابل‌های اولیه موجود بدون نیاز به حذف کابل نصب شود. این می تواند به ویژه برای پروژه های مقاوم سازی و تعمیر و نگهداری که در آن به حداقل رساندن زمان از کار افتادگی در اولویت است، ارزشمند باشد.
هنگام ارزیابی این نوع ترانسفورماتور باید چندین ویژگی در نظر گرفته شود:
این ویژگی‌ها، طراحی‌های هسته‌های تقسیم‌شده را در هنگام ارتقای زیرساخت‌های الکتریکی موجود بدون تغییر گسترده مدار اولیه، کاربردی می‌سازد.
ترانسفورماتور جریان صفر دنباله ای را می توان در طیف گسترده ای از توزیع برق و سیستم های حفاظتی ادغام کرد. نقش اصلی آن ارائه اطلاعات جریان باقیمانده به تجهیزات حفاظتی یا نظارتی است.
کاربردهای معمولی عبارتند از:
به عنوان مثال، در یک کابینت توزیع، ترانسفورماتور می تواند هادی های تغذیه کننده مدار پایین دست را نظارت کند. اگر خرابی عایق باعث جریان به سمت زمین شود، جریان باقیمانده حاصل را می توان تشخیص داد و به یک رله حفاظتی منتقل کرد. سپس رله می تواند تعیین کند که آیا شرایط اندازه گیری شده نیاز به قطع مدار دارد یا خیر.
این رویکرد ارزشمند است زیرا تشخیص زودهنگام شرایط فعلی غیرعادی می تواند به کاهش خطر آسیب تجهیزات، طولانی شدن زمان از کار افتادن و حوادث ایمنی الکتریکی کمک کند.
انتخاب ترانسفورماتور جریان صفر دنباله نباید تنها بر اساس اندازه دیافراگم باشد. مهندسان باید سیستم الکتریکی، محیط نصب، رله حفاظتی و آرایش مکانیکی را با هم ارزیابی کنند.
| عامل انتخاب | چه چیزی را در نظر بگیرید | چرا اهمیت دارد |
|---|---|---|
| دیافراگم هسته | قطر داخلی را با آرایش کابل یا هادی مطابقت دهید | نصب عملی و ترخیص کافی را تضمین می کند |
| ولتاژ سیستم | سازگاری با سیستم الکتریکی را تأیید کنید | از عایق مناسب و عملکرد ایمن پشتیبانی می کند |
| جریان باقیمانده | محدوده تشخیص مورد انتظار را تعیین کنید | به اطمینان از حساسیت حفاظتی مناسب کمک می کند |
| سازگاری رله | خروجی ثانویه و الزامات رله را بررسی کنید | اطمینان حاصل می کند که سیستم حفاظتی می تواند سیگنال را به درستی تفسیر کند |
| روش نصب | ساخت هسته جامد یا دو هسته را در نظر بگیرید | مدل های هسته تقسیم شده برای کاربردهای مقاوم سازی سودمند هستند |
| شرایط محیطی | دما، سطح آلودگی، رطوبت و محل نصب | از عملکرد طولانی مدت قابل اعتماد پشتیبانی می کند |
برای کاربردهای مقاوم سازی، یک ترانسفورماتور هسته تقسیم می تواند یک مزیت عملی قابل توجه ارائه دهد زیرا تکنسین ها به طور کلی می توانند آن را در اطراف یک آرایش کابلی موجود نصب کنند نه اینکه مدار اولیه را کاملاً از بین ببرند.
نصب صحیح برای اندازه گیری قابل اعتماد جریان باقیمانده ضروری است. هادی که از دهانه ترانسفورماتور عبور می کند باید از طرح حفاظتی پیروی کند تا ترانسفورماتور رابطه جریان کامل مدار محافظت شده را اندازه گیری کند.
قبل از نصب، مهندسان باید بررسی کنند:
برای سری LXK مرجع، شرایط عملیاتی عادی اعلام شده شامل نصب در داخل ساختمان، محدوده دمای محیط از -5 درجه سانتیگراد تا 40 درجه سانتیگراد و محیط های غیر خورنده و کم آلودگی است. مهندسان باید همیشه قبل از نصب، شرایط واقعی پروژه را در برابر مستندات فنی محصول انتخاب شده تأیید کنند.
سری LXK Anqiang Power گزینه‌های دیافراگم متعددی را برای قرار دادن آرایش‌های مختلف کابل اولیه ارائه می‌کند. ابعاد موجود از حدود 80 میلی متر تا 300 میلی متر متغیر است که به مهندسان انعطاف پذیری در هنگام ادغام ترانسفورماتور در تجهیزات توزیع موجود می دهد.
| مدل | دیافراگم D | بعد E | ابعاد L | ابعاد L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 میلی متر | 130 میلی متر | 123 میلی متر |
| LXK-100 | Φ100 | 58 میلی متر | 130 میلی متر | 122 میلی متر |
| LXK-120 | Φ120 | 57 میلی متر | 130 میلی متر | 120 میلی متر |
| LXK-150 | Φ150 | 58 میلی متر | 190 میلی متر | 123 میلی متر |
| LXK-180 | Φ180 | 58 میلی متر | 190 میلی متر | 125 میلی متر |
| LXK-200 | Φ200 | 60 میلی متر | 280 میلی متر | 129 میلی متر |
| LXK-240 | Φ240 | 80 میلی متر | 280 میلی متر | 167 میلی متر |
| LXK-260 | Φ260 | 55 میلی متر | 280 میلی متر | 120 میلی متر |
| LXK-300 | Φ300 | 80 میلی متر | 280 میلی متر | 170 میلی متر |
برای اطلاعات دقیق محصول، مهندسان می توانند آن را بررسی کنندصفحه محصول ترانسفورماتور جریان توالی صفرو اندازه های دیافراگم موجود را با نیازهای فیزیکی نصب مقایسه کنید.
هدف اصلی آن تشخیص جریان باقیمانده یا توالی صفر مرتبط با خطاهای زمین و نشت جریان است. خروجی را می توان به یک رله حفاظتی برای نظارت و جداسازی خطا متصل کرد.
بله. ساختار هسته تقسیم شده به طور خاص برای کاربردهای مقاوم سازی و تعمیر و نگهداری مفید است زیرا ترانسفورماتور را می توان در اطراف کابل موجود بدون نیاز به جدا کردن کابل اولیه مونتاژ کرد.
یک ترانسفورماتور جریان معمولی به طور کلی جریان را در یک هادی جداگانه اندازه گیری می کند، در حالی که یک ترانسفورماتور دنباله صفر جریان باقیمانده ناشی از رابطه برداری هادی هایی را که از هسته آن عبور می کنند، تشخیص می دهد.
کاربردهای معمولی شامل کابینت های توزیع، پست ها، واحدهای اصلی حلقه، سیستم های حفاظت ترانسفورماتور، مجموعه های تابلو و پانل های حفاظتی قطع کننده مدار می باشد.
فاکتورهای مهم عبارتند از: دیافراگم هسته، نیازهای سیستم الکتریکی، جریان باقیمانده مورد انتظار، خروجی ثانویه، سازگاری رله، الزامات عایق، روش نصب و شرایط محیطی.
ترانسفورماتور جریان توالی صفر یک جزء حسگر حیاتی برای تشخیص خطای زمین و سیستم های حفاظت الکتریکی مدرن است. با نظارت بر جریان باقیمانده ایجاد شده در هنگام برهم خوردن تعادل جریان عادی، اطلاعات ارزشمندی را برای شناسایی شرایط عملیاتی غیرعادی به رله های حفاظتی ارائه می دهد. ساخت و ساز با هسته تقسیم شده انعطاف پذیری نصب را به ویژه در پروژه های مقاوم سازی و تعمیر و نگهداری بهبود می بخشد.
برای پروژه‌هایی که نیاز به تشخیص جریان باقیمانده قابل اعتماد دارند، Anqiang Power راه‌حل‌های سری LXK با اندازه‌های دهانه چندگانه، ریخته‌گری خلاء رزین اپوکسی، هسته‌های فولادی سیلیکونی نورد سرد و سیم‌پیچ‌های مسی بدون اکسیژن ارائه می‌دهد. اگر ترانسفورماتور مناسبی را برای شبکه توزیع، مجموعه تابلو برق یا سیستم حفاظتی انتخاب می کنید،با ما تماس بگیریدبرای بحث در مورد نیازهای فنی خود و یافتن راه حل مناسب ترانسفورماتور جریان صفر دنباله برای برنامه شما.
