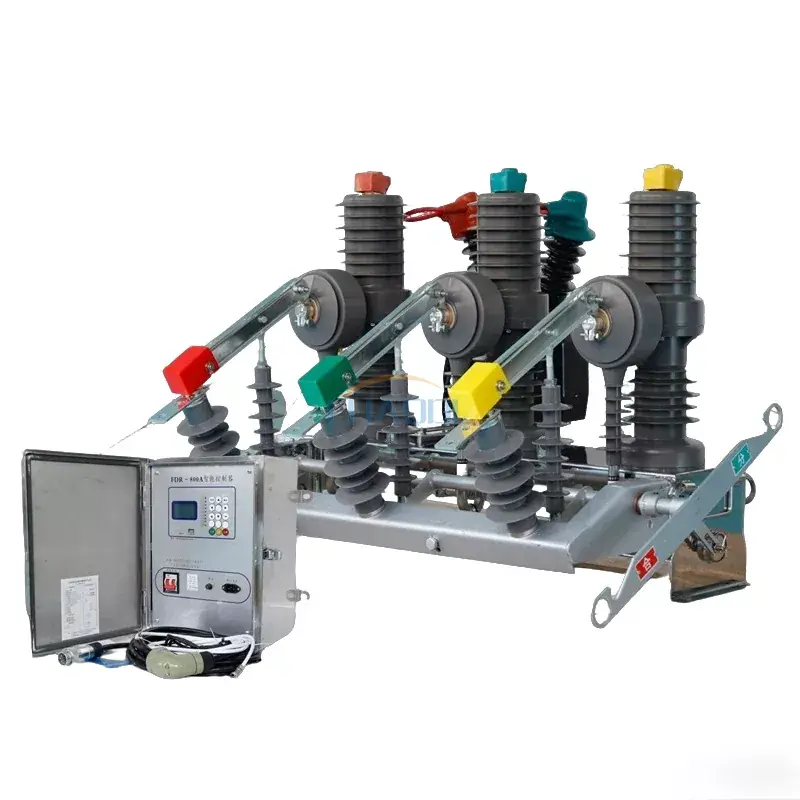

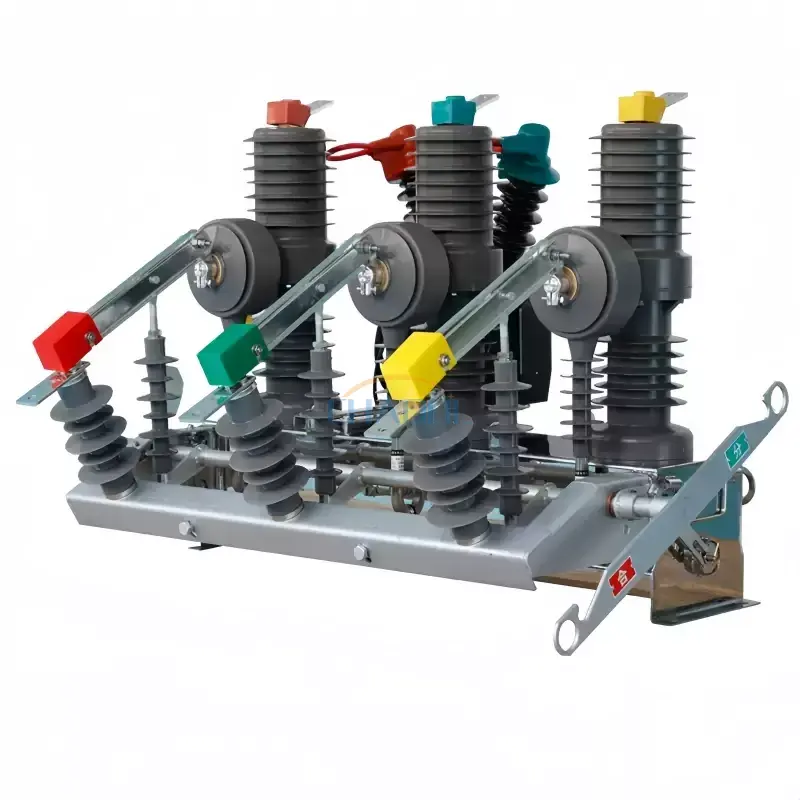

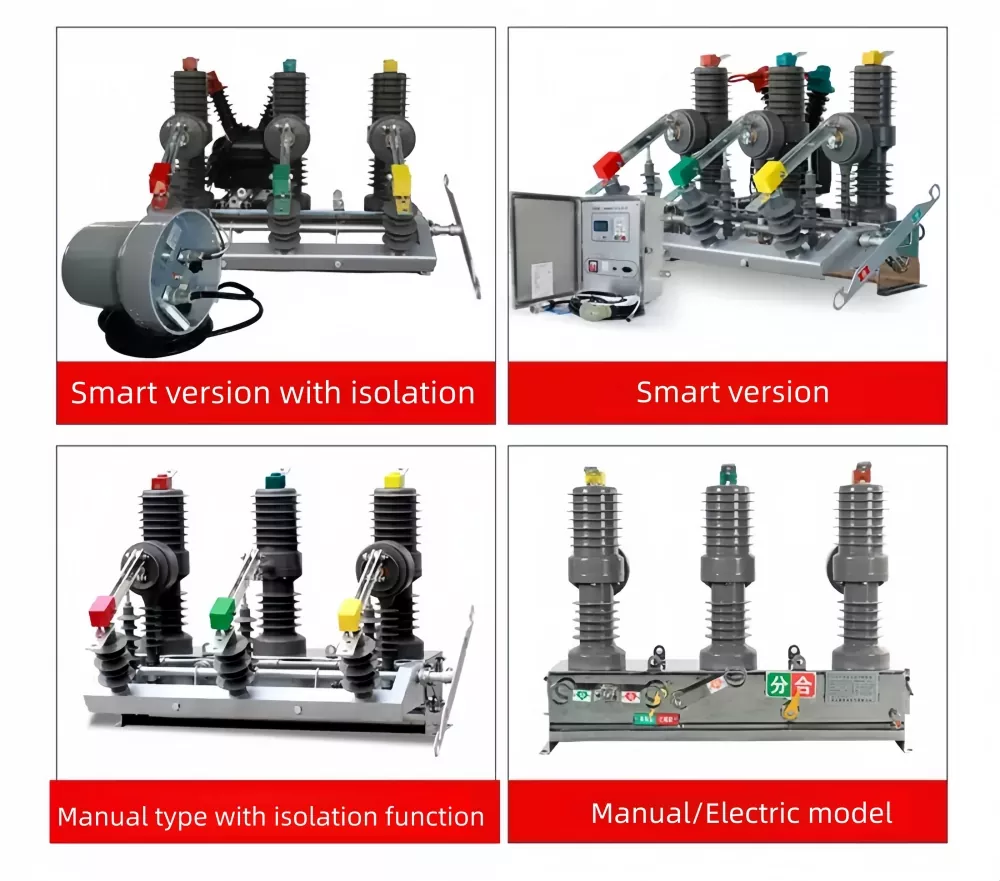

مدارشکن مگنت دائم در فضای باز

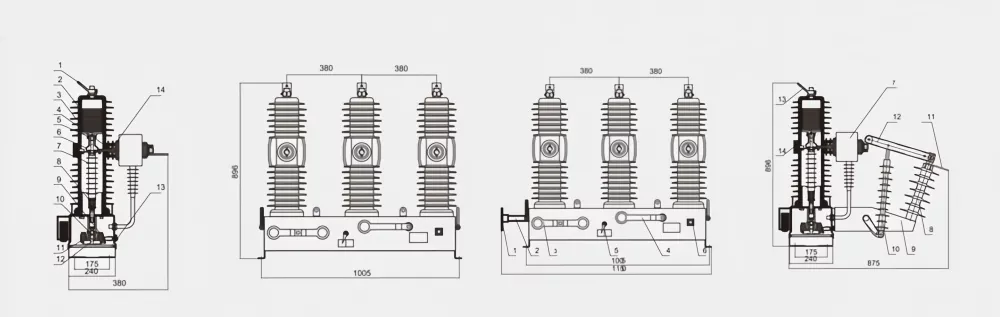

1-خروجی بالایی

2-قطع کننده خلاء

3-لوله عایق

4-خط خروجی پایین

5-کلیپ رسانا

6-اتصال نرم

7-میله کششی عایق

8- فنر فشاری تماسی

9- فنر بازکن

10-برد اتصال درایور

11-شفت خروجی مکانیزم

12-مکانیسم عملیاتی

13-صندوق نهادی

14-ترانس جریان

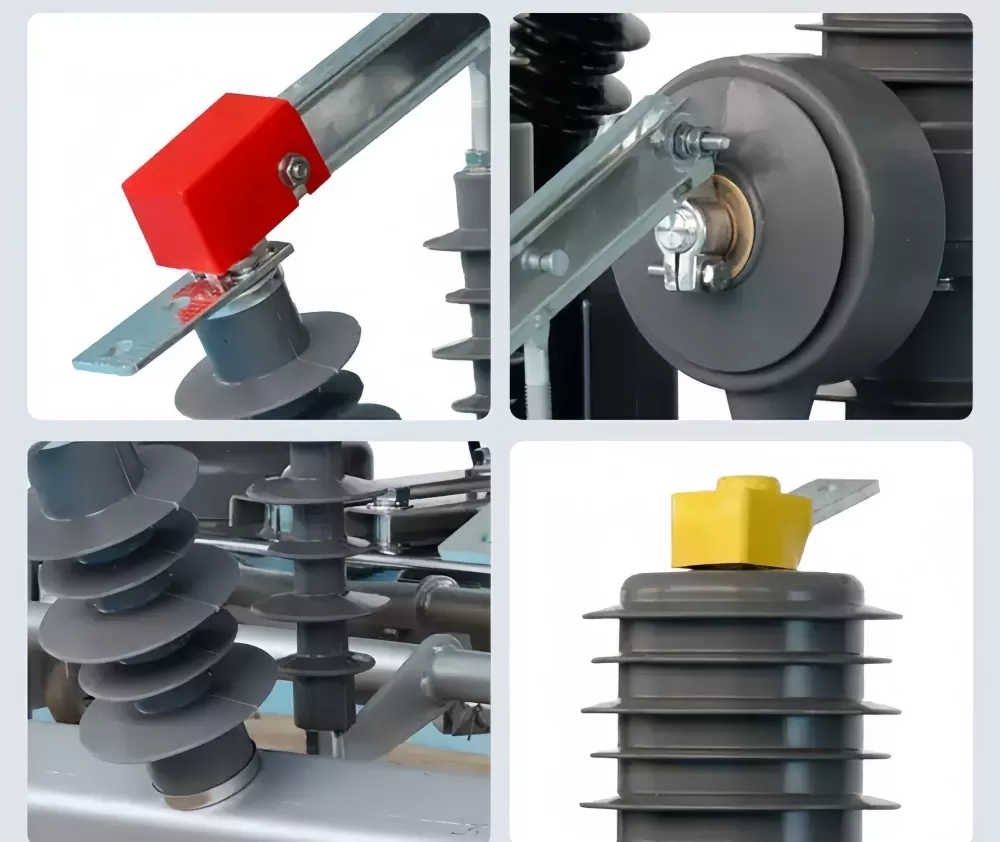

1- دستگیره عملیاتی

2-اسپیندل ایزوله

3-دسته باز و بسته شدن مدار شکن دستی

4-دسته ذخیره انرژی مدار شکن

5-دستورالعمل جداسازی و ترکیب

6-شاخه سیم کشی

7-ترانس جریان

8-عایق

9-قفسه ایزوله

10-میله نمونه عایق

11-بلوک ترمینال (سمت ورودی)

12-تیغه ایزوله

13-بلوک ترمینال (انتهای خروجی)

14-شکن

نام پروژه

مقدار پارامتر

ولتاژ نامی

12/24 کیلو ولت

فرکانس نامی

50 هرتز

جریان نامی

630/1250A

جریان قطع نامی اتصال کوتاه

20/25 کیلو آمپر

جریان تحمل اوج نامی (مقدار اوج)

50/63 کیلو آمپر

اتصال کوتاه نامی که اوج جریان را ایجاد می کند

50/63 کیلو آمپر

توالی عملیاتی دارای رتبه

0-0.3s-CO-180s-CO

عمر مکانیکی

10000 بار

جریان قطع اتصال کوتاه و تعداد عملیات قطع نامی

20 بار

تست ولتاژ مقاومت فرکانس توان 1 دقیقه ای برای مدار ثانویه

2 کیلو ولت

ضربه رعد و برق در برابر حداکثر ولتاژ مقاومت می کند

125/145 کیلو آمپر

وزن

115 کیلوگرم
