مدار شکن فشار قوی در فضای باز 27.5kV

مدار شکن ولتاژ بالا 27.5 کیلوولت فضای باز (مدل: ZW7-27.5) یک مدارشکن خلاء در فضای باز با کارایی بالا است که برای سیستم های قدرت کششی راه آهن، پست ها، شبکه های توزیع برق و کاربردهای برق صنعتی طراحی شده است. مجهز به قطع کننده خلاء با کیفیت بالا و مکانیزم عملیاتی بدون نیاز به تعمیر و نگهداری، سوئیچینگ قابل اعتماد، حفاظت اضافه بار و قطع اتصال کوتاه را برای سیستم های الکتریکی با ولتاژ متوسط ​​فراهم می کند.

این کلید برای عملکرد طولانی مدت در فضای باز طراحی شده است، عملکرد عایق عالی، ظرفیت شکستن بالا و دوام مکانیکی فوق العاده را ارائه می دهد. رتبه بندی ولتاژ استاندارد شامل 24 کیلو ولت، 27.5 کیلو ولت، 33 کیلو ولت و 40.5 کیلو ولت است، در حالی که پیکربندی های سفارشی برای برآوردن نیازهای پروژه، نقشه ها و مشخصات فنی خاص در دسترس هستند.

سری ZW7 ترکیبی از ساخت و ساز فشرده، عملکرد قابل اعتماد و سفارشی سازی انعطاف پذیر است که آن را به یک راه حل ایده آل برای پروژه های برق رسانی راه آهن، پست های برق، سیستم های انرژی تجدیدپذیر و شبکه های توزیع صنعتی که نیاز به حفاظت ایمن و کارآمد انرژی دارند تبدیل می کند.

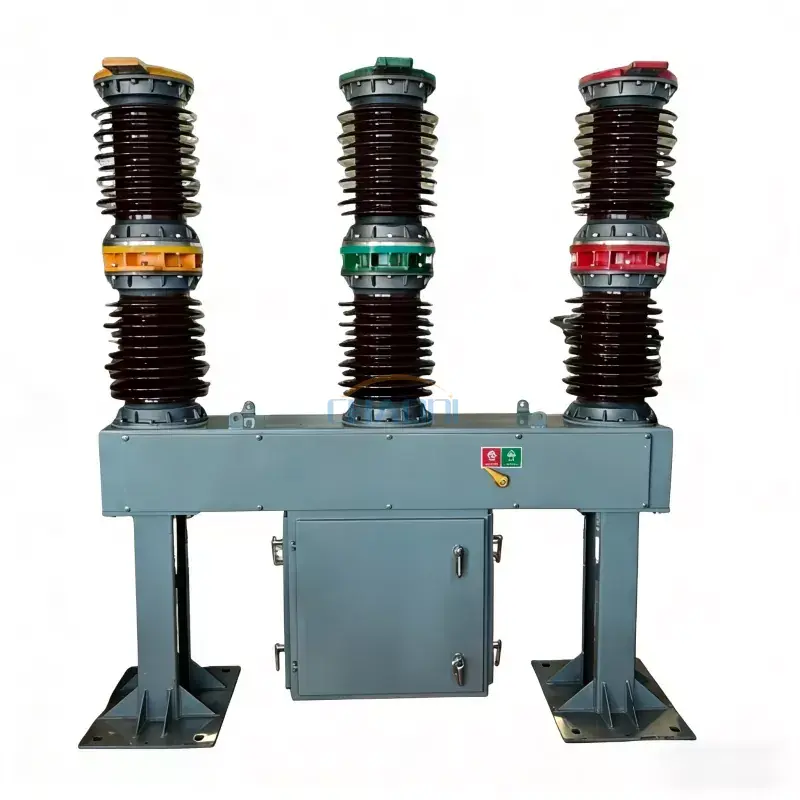

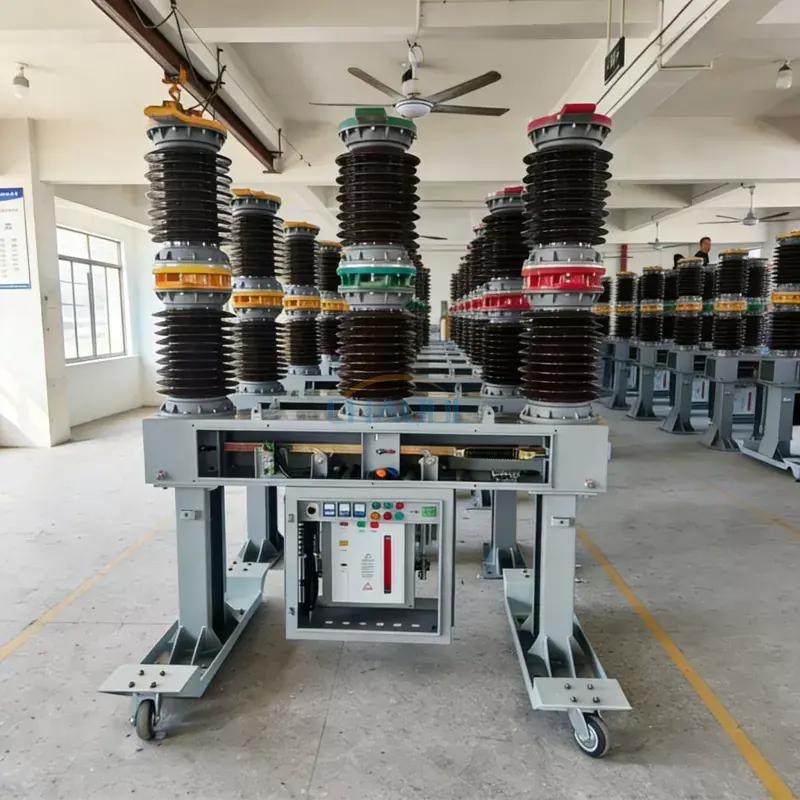

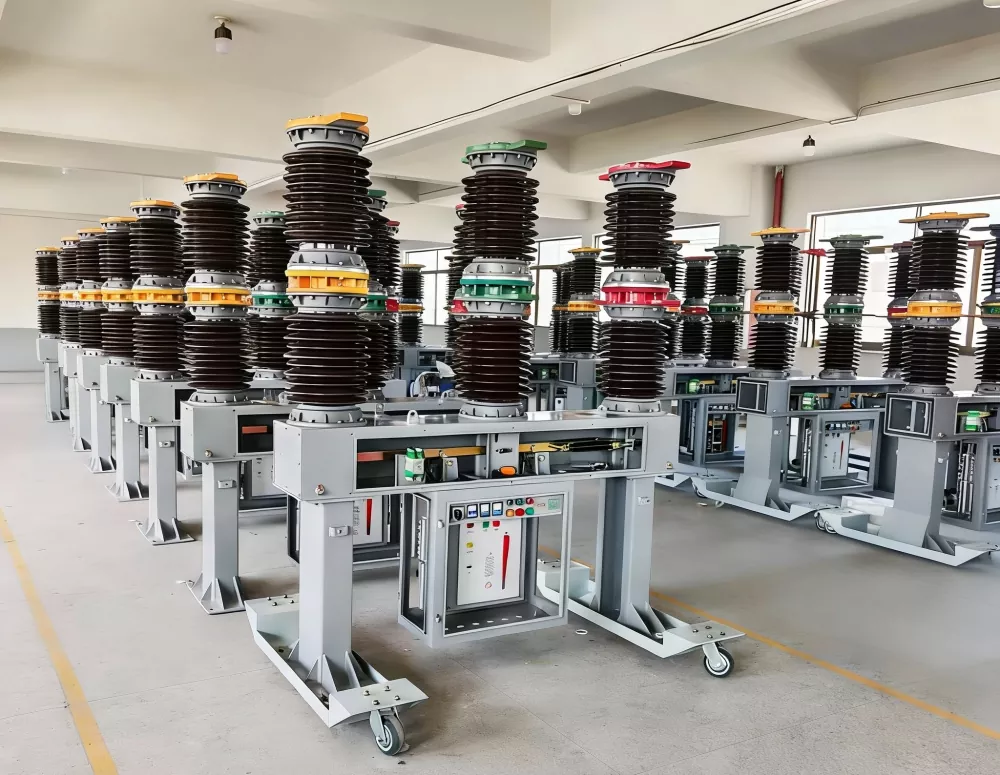

عکس های مونتاژ محصول

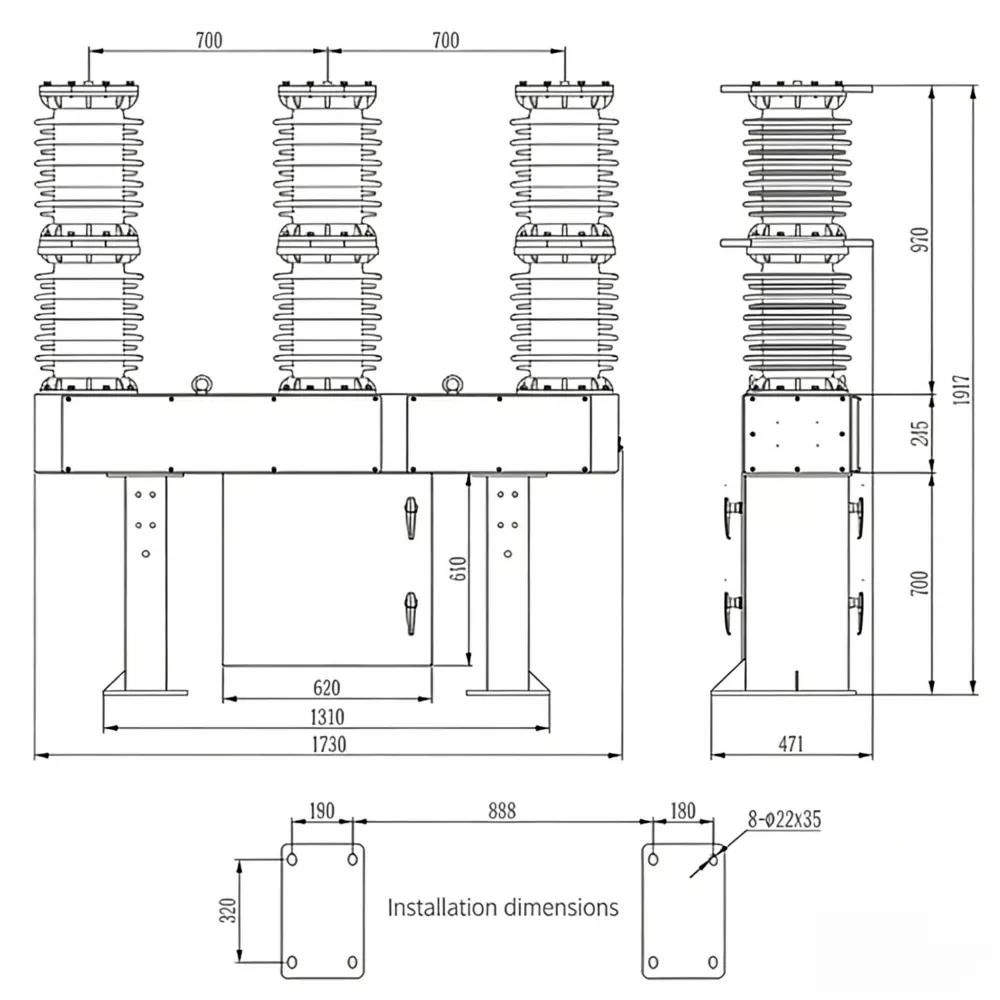

نمودار ابعاد محصول

ویژگی های محصول

• فناوری پیشرفته وقفه خلاء خاموشی سریع قوس و ایزولاسیون قابل اعتماد خطا را تضمین می کند.
• مکانیزم عملکرد فنر بدون نیاز به تعمیر و نگهداری هزینه های عملیاتی را کاهش می دهد و قابلیت اطمینان طولانی مدت را بهبود می بخشد.
• در ولتاژهای چندگانه شامل 24 کیلو ولت، 27.5 کیلو ولت، 33 کیلو ولت و 40.5 کیلو ولت موجود است.
• ظرفیت قطع اتصال کوتاه بالا تا 31.5 کیلو آمپر برای کاربردهای توزیع برق نیازمند.
• طراحی فشرده در فضای باز با مقاومت عالی در برابر رطوبت، آلودگی و شرایط آب و هوایی سخت.
• از طراحی ساختاری سفارشی، ابعاد نصب و پارامترهای الکتریکی مطابق با نقشه های مشتری پشتیبانی می کند.
• عمر مکانیکی طولانی تا 10000 عملیات عملکرد قابل اعتماد را در طول چرخه عمر تجهیزات تضمین می کند.
• مناسب برای عملیات از راه دور و ادغام با سیستم های اتوماسیون پست مدرن.

پارامترهای فنی

برنامه های کاربردی

رامدار شکن فشار قوی در فضای باز 27.5kVبه طور گسترده در سیستم های قدرت ولتاژ متوسط ​​که نیاز به کلیدزنی، حفاظت و کنترل قابل اعتماد دارند استفاده می شود.

• پست های کششی راه آهن
• سیستم های تامین برق کاتنر سربار راه آهن
• شبکه های توزیع برق شهری
• پست های برق
• سیستم های توزیع برق صنعتی
• پروژه های انرژی بادی و خورشیدی
• تاسیسات معدنی و صنعتی سنگین
• زیرساخت های برق شهری و روستایی

اصل کار

مدار شکن ولتاژ بالا 27.5 کیلو ولت فضای باز از یک قطع کننده خلاء مهر و موم شده برای خاموش کردن قوس الکتریکی تولید شده در طول عملیات سوئیچینگ استفاده می کند. هنگامی که یک خطا رخ می دهد، مکانیسم عملیاتی به سرعت کنتاکت ها را جدا می کند و به محفظه خلاء اجازه می دهد جریان خطا را بدون استفاده از روغن عایق یا گاز SF6 به طور موثر قطع کند. این طراحی ضمن ارائه استحکام دی الکتریک بالا، عملکرد سوئیچینگ عالی و عمر طولانی، نیازهای تعمیر و نگهداری را به حداقل می رساند.

ساختار مدولار آن همچنین از رتبه‌بندی‌های ولتاژ سفارشی، مکانیسم‌های عملیاتی، پیکربندی‌های عایق و ابعاد نصب پشتیبانی می‌کند تا نیازهای پروژه‌های راه‌آهن و تاسیسات مختلف در سراسر جهان را برآورده کند.

سوالات متداول

مدار شکن فشار قوی 27.5 کیلوولت فضای باز برای چه مواردی استفاده می شود؟

این برای محافظت و کنترل سیستم های الکتریکی ولتاژ متوسط ​​با قطع جریان های بار، اضافه بارها و خطاهای اتصال کوتاه در شبکه های راه آهن، تاسیسات و شبکه های برق صنعتی طراحی شده است.

چرا به جای کلید روغن از کلید خلاء استفاده کنیم؟

قطع کننده های مدار خلاء سرعت خاموش شدن قوس، عمر طولانی تر، نیازهای تعمیر و نگهداری کمتر، بهبود عملکرد محیطی و قابلیت اطمینان عملیاتی بالاتر را ارائه می دهند.

آیا می توان مدار شکن را سفارشی کرد؟

بله. رتبه بندی ولتاژ، سازه های نصب، مکانیسم های عملیاتی، تنظیمات عایق، و سایر پارامترهای فنی را می توان با توجه به نقشه های پروژه و مشخصات مشتری سفارشی کرد.

کدام صنایع معمولاً از این مدار شکن استفاده می کنند؟

این به طور گسترده در برق رسانی راه آهن، پست های برق، پروژه های انرژی تجدیدپذیر، توزیع برق صنعتی، عملیات معدن، و ساخت و ساز زیرساخت استفاده می شود.
