مدار شکن 126 کیلو ولت فضای باز SF6

Model:LW36-126

قطع کننده مدار 126KV SF6 در فضای باز Anqiang Power که به طور مستقل توسعه یافته است دارای کیفیت برتر است و این شرکت دارای یک کارگاه تولید اختصاصی برای قطع کننده مدار هگزا فلوراید گوگرد است. این یک قطع کننده مدار ولتاژ بالا در فضای باز با ولتاژ نامی 126 کیلو ولت و فرکانس نامی 50 هرتز است که از گاز هگزا فلوراید گوگرد به عنوان عایق و رسانه خاموش کننده قوس استفاده می کند.

ارسال استعلام

توضیحات محصول

مدار شکن 126 کیلوولت فضای باز SF6 (مدل LW36-126) یک دستگاه سوئیچینگ کلاس انتقال ولتاژ بالا است که برای پست های شبکه برق، سیستم های انتقال برق و شبکه های برق صنعتی در مقیاس بزرگ طراحی شده است. این به طور گسترده ای برای کنترل، حفاظت و سوئیچینگ جریان بار، جریان اضافه بار و جریان خطای اتصال کوتاه استفاده می شود و همچنین می تواند به عنوان یک قطع کننده مدار در سیستم های قدرت متصل به هم عمل کند.

این مدار شکن 126KV SF6 در فضای باز از گاز هگزا فلوراید گوگرد (SF6) به عنوان محیط عایق و خاموش کننده قوس استفاده می کند که با ساختار تک ستونی و تک شکنی در هر قطب ترکیب شده است. در طول وقفه، اصل خاموش کردن قوس با انرژی خود باعث ایجاد جریان گاز با سرعت بالا در داخل محفظه قوس می شود تا به طور موثر قوس را خنک و خاموش کند و عملکرد شکست پایدار را در شرایط خطای بالا تضمین کند.

LW36-126 مجهز به مکانیزم عملکرد فنر موتور مبتنی بر CT و یک سیستم اتصال مکانیکی سه مرحله‌ای، عملکرد سوئیچینگ دقیق، قابلیت اطمینان مکانیکی بالا و پایداری عملیاتی طولانی مدت عالی در محیط‌های بیرونی خواستار ارائه می‌دهد.

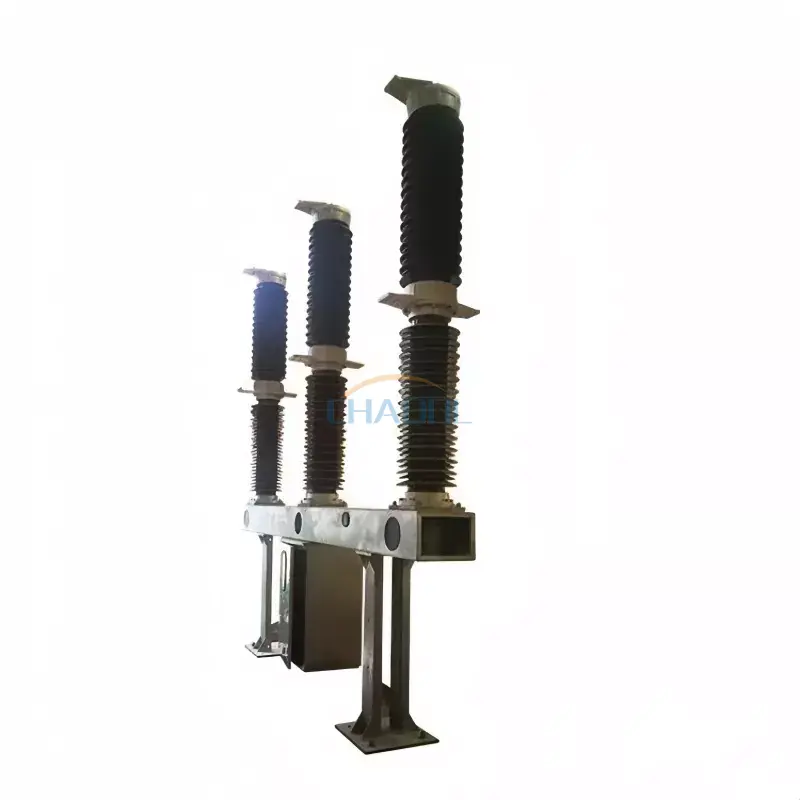

ظاهر محصول

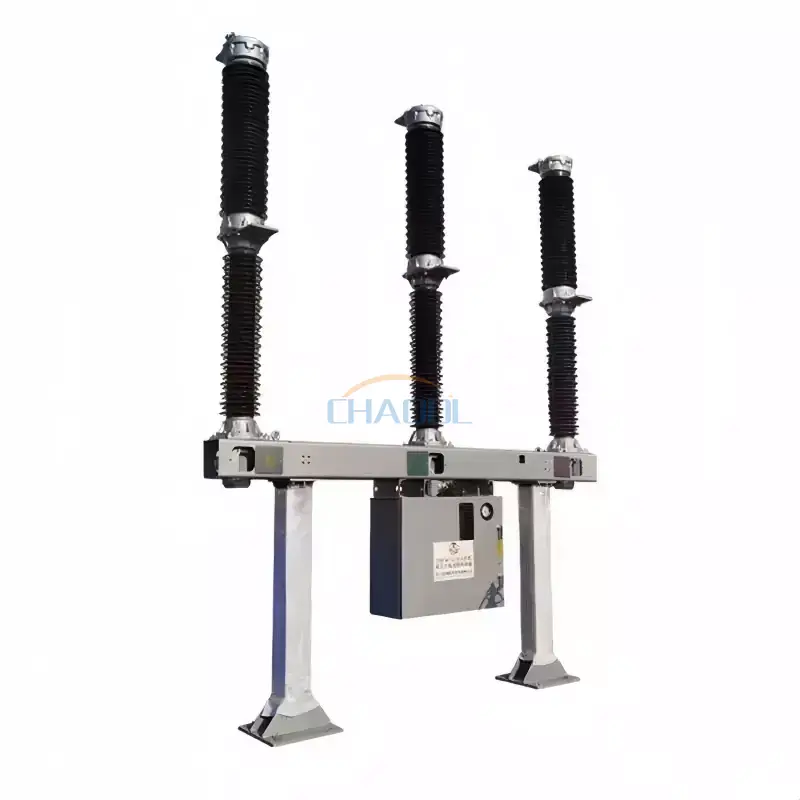

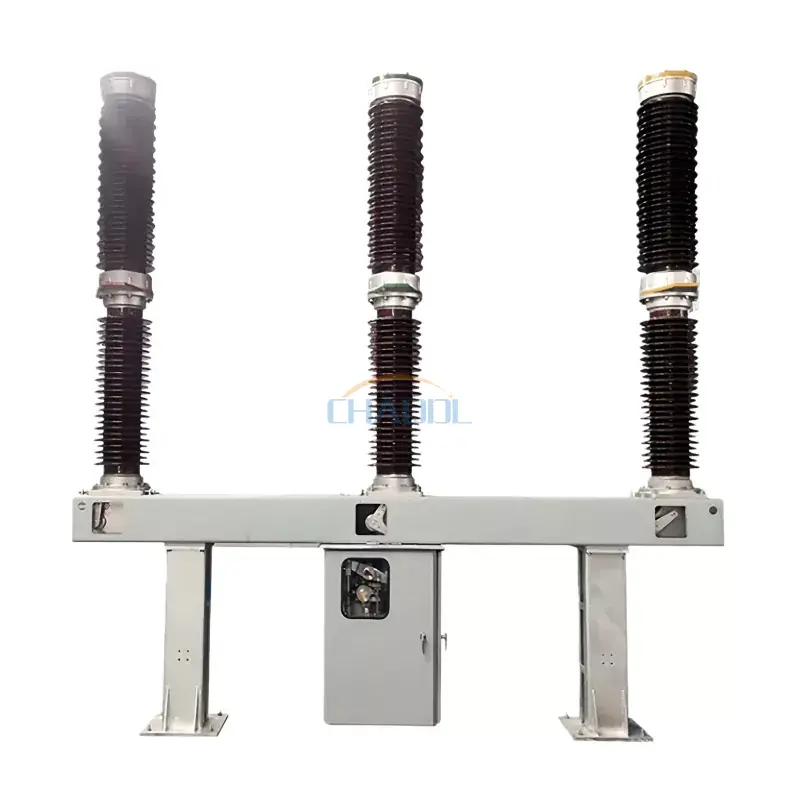

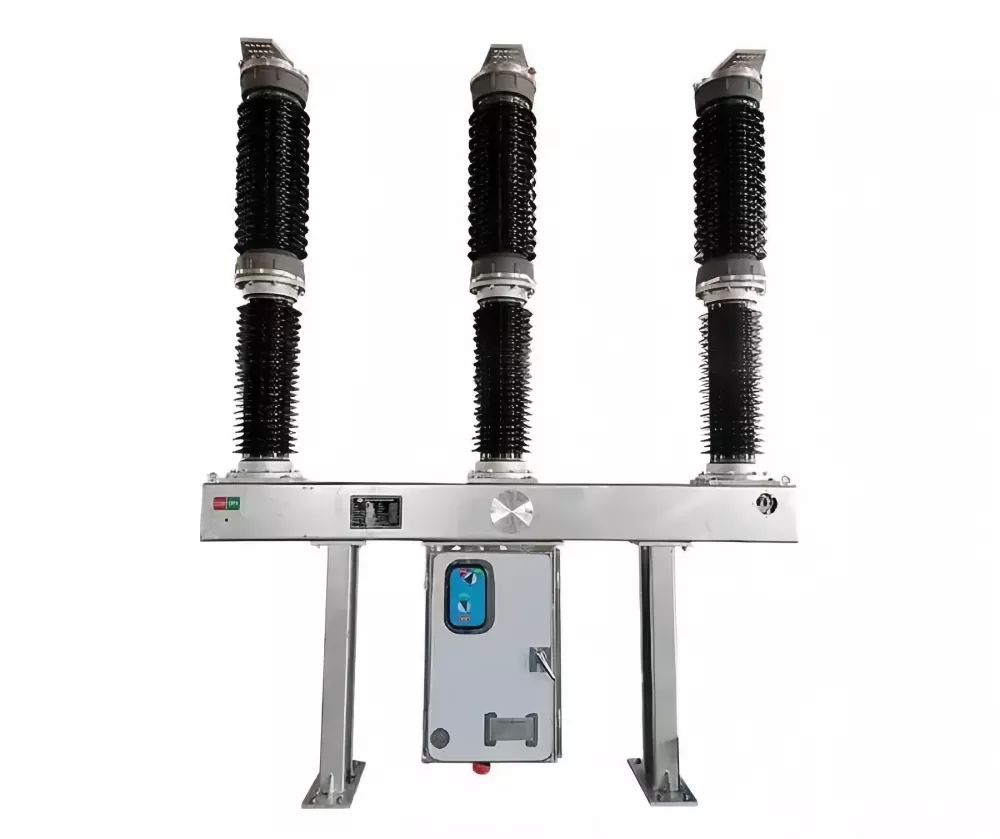

126KV Outdoor SF6 Circuit Breaker appearance

نمودار ابعاد محصول

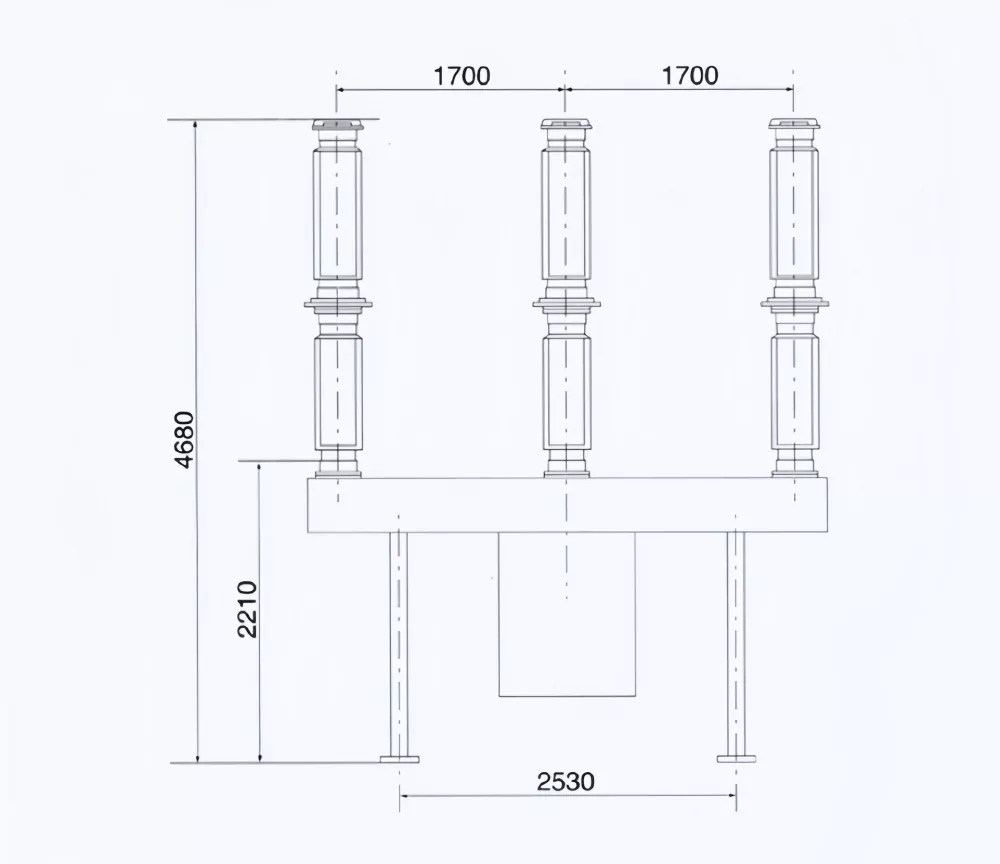

126KV Outdoor SF6 Circuit Breaker dimensions

محیط عملیاتی

ارتفاع نصب: ≤ 3000 متر از سطح دریا
دمای محیط: -30 تا +40 درجه سانتی گراد
حداکثر سرعت باد: ≤ 34 متر بر ثانیه
سطح آلودگی: کلاس III (25 میلی‌متر بر کیلوولت)

پارامترهای فنی

ولتاژ نامی	126 کیلو ولت
فرکانس رتبه بندی شده	50 هرتز
جریان رتبه بندی شده	3150 A
جریان قطعی نامی اتصال کوتاه	40 کیلو آمپر
جریان/مدت مقاومت کوتاه مدت	40 کیلو آمپر / 3 ثانیه
جریان مقاومت در اوج	100 کیلو آمپر
جریان ایجاد کننده اتصال کوتاه نامی	100 کیلو آمپر
جریان قطعی گام به بیرون	10 کیلو آمپر
زندگی مکانیکی	6000-10000 عملیات
زندگی الکتریکی	16 عملیات
ولتاژ تحمل فرکانس برق 1 دقیقه	230 کیلو ولت
ولتاژ مقاومت در برابر ضربه رعد و برق	550 کیلو ولت
جریان شارژ خط نامی	50 A
فشار گاز SF6 (20 درجه سانتیگراد)	0.6 مگاپاسکال

ویژگی های محصول

عایق گاز پیشرفته SF6 خاموشی قوس و عملکرد دی الکتریک عالی را تضمین می کند.
طراحی تک ستون و تک شکسته، پیچیدگی مکانیکی را کاهش می دهد و قابلیت اطمینان را بهبود می بخشد.
ظرفیت شکست بالا تا 40 کیلو آمپر برای قطع خطا در سطح انتقال.
مکانیسم عملکرد فنر مبتنی بر CT عملکرد سوئیچینگ پایدار و دقیق را تضمین می کند.
مناسب برای محیط های خشن در فضای باز با مقاومت قوی در برابر آلودگی، باد و تغییرات دما.
عمر مکانیکی طولانی با نیازهای تعمیر و نگهداری کم برای اپراتورهای شبکه.
سازگار با اتوماسیون پست های مدرن و سیستم های کنترل از راه دور.

ساختار محصول و اصل کار

مدار شکن 126 کیلو ولت فضای باز SF6 از یک محفظه خاموش کننده قوس پر از گاز SF6، یکپارچه سازی ترانسفورماتور جریان، مکانیسم عملیاتی، ساختار پشتیبانی عایق و سیستم محفظه فولادی تشکیل شده است. گاز SF6 هم به عنوان عایق و هم به عنوان رسانه خاموش کننده قوس عمل می کند و استحکام دی الکتریک بالا و بازیابی سریع پس از وقفه را فراهم می کند.

در شرایط خطا، مکانیسم عملیاتی، کنتاکت متحرک را جدا می‌کند و جریان گاز SF6 با سرعت بالا در داخل محفظه قوس ایجاد می‌کند. این جریان هوا به سرعت قوس را خنک و یونیزه می کند و از قطع ایمن جریان های خطای ولتاژ بالا اطمینان حاصل می کند. سیستم اتصال مکانیکی سه مرحله ای عملکرد هماهنگ قطب و ثبات شکستگی بالا را تضمین می کند.

برنامه های کاربردی

پست های انتقال فشار قوی
سیستم های اتصال به شبکه برق
شبکه های انتقال و توزیع آب و برق
نیروگاه های برق آبی و حرارتی
سیستم های برق فشار قوی صنعتی
پروژه های زیرساختی و انرژی در مقیاس بزرگ
سیستم های برق راه آهن و حمل و نقل

سوالات متداول

الف چیستمدار شکن 126 کیلو ولت فضای باز SF6استفاده می شود برای؟

برای قطع و کنترل جریان های الکتریکی فشار قوی در شبکه های انتقال، تضمین عملکرد ایمن پست ها و سیستم های قدرت در هنگام خطا یا عملیات سوئیچینگ استفاده می شود.

چرا از گاز SF6 در کلیدهای مدار استفاده می شود؟

گاز SF6 دارای خواص عایق و خنثی کننده قوس بسیار خوبی است که امکان قطع کارآمد جریان های خطای ولتاژ بالا را فراهم می کند و در عین حال اندازه تجهیزات فشرده را حفظ می کند.

آیا LW36-126 برای نصب در فضای باز مناسب است؟

بله. اینمدار شکن 126 کیلو ولت فضای باز SF6به طور خاص برای پست های فضای باز طراحی شده است و می تواند به طور قابل اعتماد تحت شرایط محیطی سخت کار کند.

چه مزیت هایی نسبت به قطع کننده های مدار سنتی دارد؟

در مقایسه با کلیدهای مبتنی بر روغن، کلیدهای مدار SF6 قابلیت اطمینان بالاتر، تعمیر و نگهداری کمتر، خاموش شدن سریعتر قوس و عملکرد بهتر در شرایط ولتاژ بالا را ارائه می دهند.
