مدار شکن ولتاژ بالا 24 کیلوولت قطب

Model:ZW32-24

Anqiang Power یک شرکت چینی تولید کننده کلیدهای مدار ولتاژ بالا با ولتاژ بالا 24KV است. این کلید فشار قوی از نوع فضای باز با ولتاژ نامی 24 کیلو ولت بوده و از سری تجهیزات توزیع برق در فضای باز ZW32 می باشد. دارای اندازه جمع و جور، وزن سبک و عملکرد بدون نیاز به تعمیر و نگهداری است و می تواند با شرایط آب و هوایی سخت و محیط های آلوده سازگار شود.

ارسال استعلام

توضیحات محصول

مدار شکن ولتاژ بالا با ولتاژ بالا 24 کیلو ولتی یک مدارشکن خلاء فضای باز سری ZW32-24 است که برای سیستم های توزیع برق با ولتاژ متوسط طراحی شده است. به طور گسترده ای برای تغییر جریان های بار، قطع جریان های اضافه بار و پاک کردن خطاهای اتصال کوتاه در شبکه های الکتریکی استفاده می شود. این قطع کننده مدار با برخورداری از فناوری پیشرفته وقفه خلاء، ساختار مقاوم در برابر خوردگی و مکانیسم های عملیاتی قابل اعتماد، عملکرد ایمن و پایدار را در پست ها، تاسیسات صنعتی، پروژه های انرژی تجدیدپذیر و سیستم های توزیع برق تضمین می کند.

ما به‌عنوان یک تولیدکننده حرفه‌ای مدارشکن خلاء 24 کیلوولت، راه‌حل‌های بادوام و با کارایی بالا را برای تاسیسات برق، پیمانکاران برق، پروژه‌های EPC و اپراتورهای شبکه توزیع در سراسر جهان ارائه می‌کنیم.

مدار شکن ولتاژ بالا 24 کیلو ولتی چیست؟

قطع کننده مدار خلاء 24 کیلو ولتی (VCB) یک دستگاه کلید ولتاژ متوسط در فضای باز است که بر روی تیرهای برق نصب شده است تا از سیستم های توزیع برق در برابر اضافه بار، اتصال کوتاه و خطاهای الکتریکی محافظت کند. شکن از قطع کننده های خلاء برای خاموش کردن سریع و ایمن قوس ها استفاده می کند که عملکرد عایق عالی و عمر طولانی را ارائه می دهد.

در مقایسه با کلیدهای مدار روغن سنتی و کلیدهای مدار SF6، کلیدهای مدار خلاء مزایای قابل توجهی از جمله نیازهای تعمیر و نگهداری کمتر، سازگاری با محیط زیست، قابلیت اطمینان عملیاتی بالاتر و عمر مکانیکی بیشتر را ارائه می دهند.

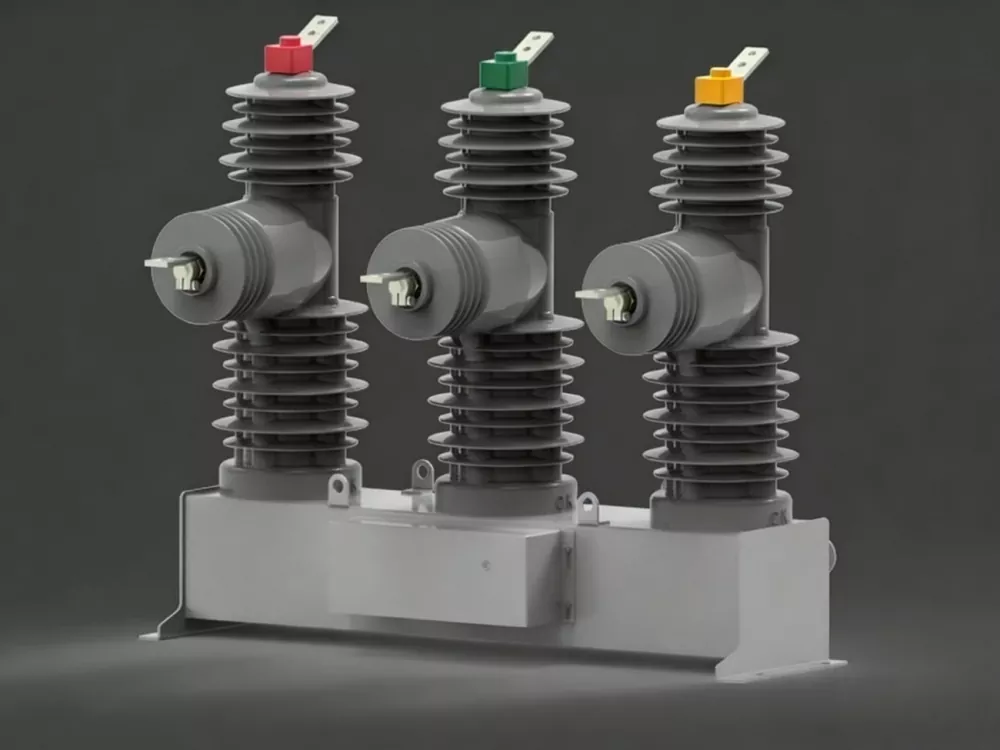

نمودار ظاهری

ساختار فشرده روی قطب برای نصب در فضای باز و عملیات طولانی مدت در شرایط محیطی سخت طراحی شده است. ساختار قوی آن مقاومت عالی در برابر رطوبت، گرد و غبار، اشعه ماوراء بنفش و خوردگی را تضمین می کند.

24kV Pole Mounted High Voltage Circuit Breaker Manufacturer

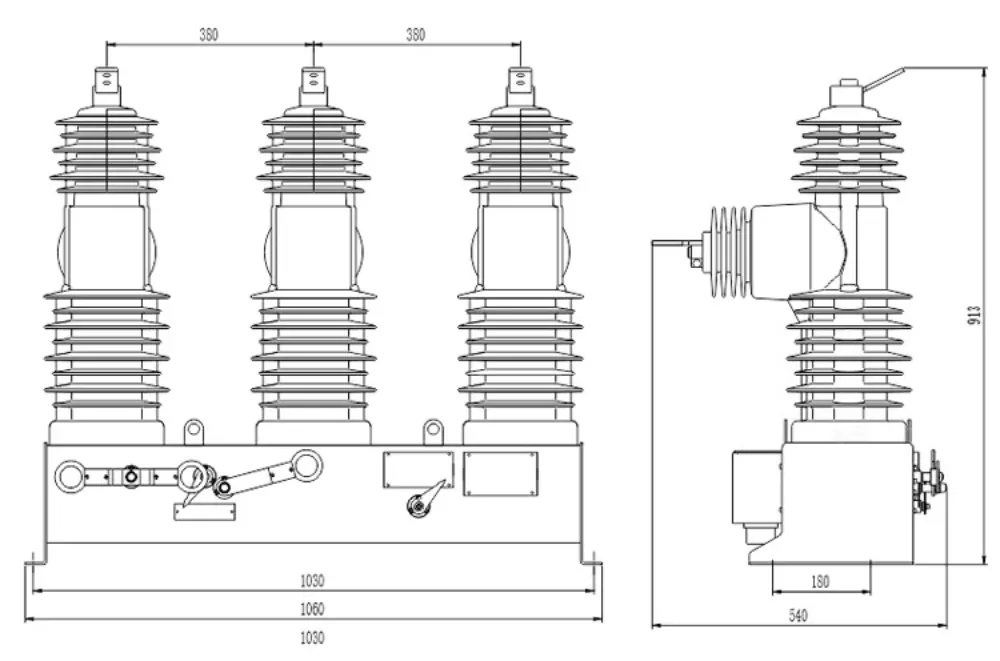

نمودار ابعاد محصول

طراحی ساختاری بهینه شده، نیاز به فضای نصب را به حداقل می رساند و در عین حال عملکرد عایق و ایمنی عملیاتی بالا را حفظ می کند. اندازه جمع و جور نیز هزینه های حمل و نقل و نصب را کاهش می دهد.

24kV Outdoor Vacuum Circuit Breaker Dimensions

پارامترهای فنی

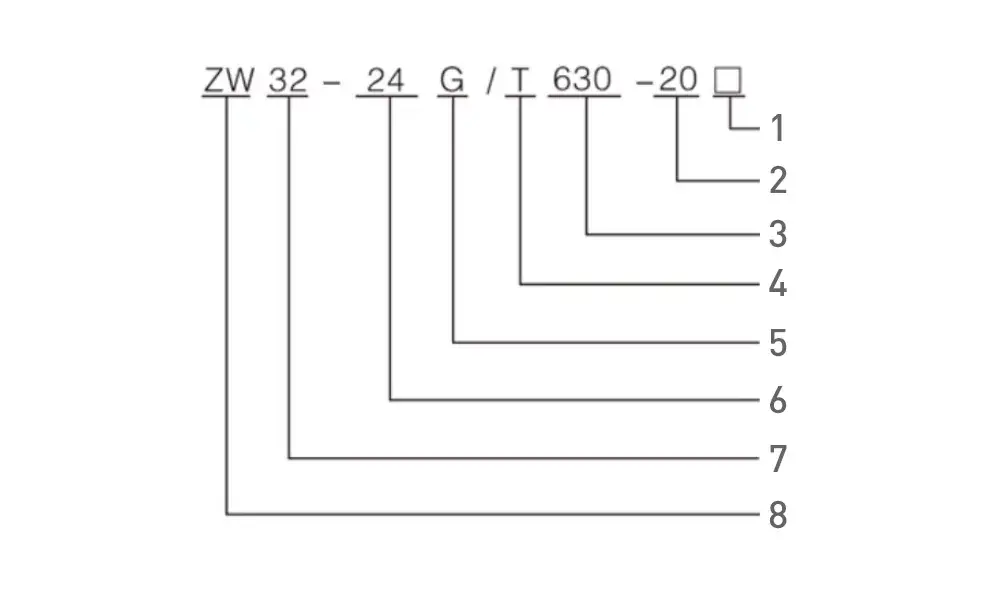

24kV Pole Mounted Vacuum Circuit Breaker Technical Parameters

1. با برق کار می کند

2. جریان قطع نامی اتصال کوتاه (KA)

3. جریان نامی (A)

4. مکانیزم عملکرد فنر

5. دارای سوئیچ جدا کننده

6. ولتاژ نامی (KV)

7. شماره سریال طراحی

8. قطع کننده مدار وکیوم در فضای باز

ولتاژ نامی	24-27 کیلو ولت
فرکانس نامی	50 هرتز
جریان نامی	630/1250A
دمای عملیاتی	-30-40 درجه سانتیگراد
جریان قطعی	20/25KA
دستورالعمل های عملیاتی	دستی / برقی
جریان را تحمل کنید	50/63KA
ارتفاع	بیش از 1500 متر نیست
فاصله گذاری	380 میلی متر
ولتاژ کاری	AC/DC22V DC24

ویژگی های کلیدی

فناوری پیشرفته خاموش کردن قوس خلاء

قطع کننده خلاء به سرعت قوس های الکتریکی را در حین عملیات سوئیچینگ خاموش می کند و به طور قابل توجهی ایمنی را بهبود می بخشد و سایش تماس را کاهش می دهد. این فناوری استحکام دی الکتریک عالی و عملکرد وقفه قابل اعتماد را در طول چرخه عمر محصول فراهم می کند.

ظرفیت قطع اتصال کوتاه بالا

با جریان قطع نامی اتصال کوتاه تا 25 کیلو آمپر، بریکر می تواند به طور موثری خطاها را جدا کرده و از تجهیزات الکتریکی ارزشمند در برابر آسیب های ناشی از شرایط جریان غیرعادی محافظت کند.

سازگاری عالی با محیط در فضای باز

این محفظه از فولاد ضد زنگ با کیفیت بالا یا فولاد با روکش داکرومت ساخته شده و با پوشش های مقاوم در برابر اشعه ماوراء بنفش تکمیل شده است. این محافظت عالی در برابر خوردگی، اسپری نمک، رطوبت، گرد و غبار و شرایط آب و هوایی سخت ایجاد می کند.

مکانیسم عملیاتی فنری قابل اعتماد

مکانیزم فنری عملکرد باز و بسته شدن سریع را با نویز عملیاتی کم و کمترین برگشت را ارائه می دهد. عملکرد مکانیکی پایدار و عمر مفید طولانی را تضمین می کند.

مصرف برق کم

مکانیزم عملیاتی به انرژی خارجی کمتر از 70 وات نیاز دارد، که آن را برای نصب از راه دور و ادغام آسان با سیستم های قدرت پشتیبان مناسب می کند.

برنامه های کاربردی

قطع کننده مدار خلاء 24 کیلوولت فضای باز به طور گسترده در موارد زیر استفاده می شود:

شبکه های توزیع برق
پست های برق
شرکت های صنعتی و معدنی
پروژه های برق رسانی روستایی
نیروگاه های فتوولتائیک خورشیدی
سیستم های تولید انرژی بادی
پروژه های اتوماسیون شبکه هوشمند
سیستم های انتقال و توزیع آب و برق

ویژگی های ساختاری

1. محفظه با استحکام بالا
محفظه از فولاد ضد زنگ یا ورق فولادی مخصوص درمان شده استفاده می کند. درمان ضد خوردگی پیشرفته به طور قابل توجهی مقاومت در برابر پیری محیطی و قرار گرفتن در معرض مواد شیمیایی را بهبود می بخشد.

2. قطب عایق لاستیکی سیلیکونی
قطب عایق APG با لاستیک سیلیکونی با کارایی بالا محصور شده است که ویژگی های عایق برجسته، قابلیت ضد تراکم و قابلیت اطمینان طولانی مدت را ارائه می دهد.

3. واحد قطع کننده خلاء
قطع کننده خلاء به عنوان جزء کلید سوئیچینگ عمل می کند و قطع جریان قابل اعتماد را با حداقل نیازهای تعمیر و نگهداری تضمین می کند.

4. سازگاری کنترل هوشمند
کنترلرهای هوشمند اختیاری را می توان برای نظارت از راه دور، تشخیص عیب، سوئیچینگ از راه دور و ارتباطات سیستم SCADA یکپارچه کرد.
