چگونه یک سوئیچ قطع کننده 12 کیلو ولت در فضای باز می تواند ایمنی توزیع برق و راندمان نگهداری را بهبود بخشد

به عنوان یک تامین کننده حرفه ای تجهیزات الکتریکی،قدرت آنچیانگرا فراهم می کندکلید قطع کننده 12 کیلو ولت فضای بازبرای شبکه های توزیع ولتاژ متوسط ​​که به عایق الکتریکی قابل اعتماد، دسترسی ایمن به تعمیر و نگهداری و عملکرد قابل اعتماد در فضای باز نیاز دارند. درک اصل کار، مشخصات فنی و الزامات کاربردی آن به مهندسان و تیم های تدارکاتی کمک می کند تا تجهیزات مناسب را برای پروژه های برق خود انتخاب کنند.

یک کلید قطع کننده 12 کیلو ولت در فضای باز یک جزء ضروری در سیستم های توزیع برق ولتاژ متوسط ​​است. در اصل برای جداسازی مدارهای الکتریکی در شرایط بدون بار طراحی شده است، یک نقطه جداسازی قابل مشاهده را فراهم می کند که به پرسنل تعمیر و نگهداری کمک می کند تا یک بخش جدا شده از شبکه را شناسایی کنند. مدل GW9-12 ارائه شده توسط Anqiang Power دارای ساختار تک قطبی، مکانیزم تیغه رسانا و طراحی خود قفل شونده برای کاربردهای عملی در فضای باز است. این مقاله توضیح می‌دهد که سوئیچ چگونه کار می‌کند، کجا استفاده می‌شود، چه پارامترهای فنی در حین خرید اهمیت دارند، و چگونه نصب و نگهداری صحیح از قابلیت اطمینان عملیاتی طولانی‌مدت پشتیبانی می‌کند.

فهرست مطالب

1. سوئیچ قطع کننده 12 کیلوولت فضای باز چیست؟
2. سوئیچ چگونه کار می کند؟
3. ویژگی های کلیدی و مزایای مهندسی
4. کاربردهای معمول در توزیع برق
5. پارامترهای فنی برای ارزیابی
6. نحوه انتخاب سوئیچ قطع کننده سمت راست
7. ملاحظات نصب و نگهداری
8. سوالات متداول
9. نتیجه گیری

سوئیچ قطع کننده 12 کیلوولت فضای باز چیست؟

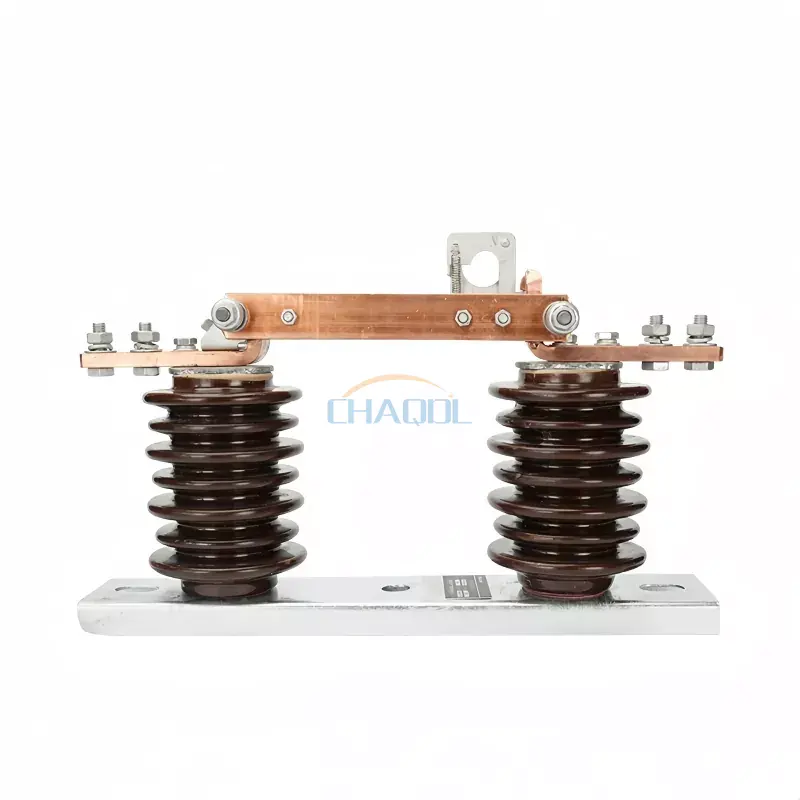

سوئیچ قطع کننده 12 کیلوولت فضای باز یک دستگاه جداسازی ولتاژ بالا است که در شبکه های الکتریکی در فضای باز استفاده می شود. هدف اصلی آن ایجاد شکاف ایزوله زمانی است که یک بخش مدار باید بازرسی، تعمیر یا نگهداری شود. این دستگاه معمولاً در سیستم‌های توزیع، پست‌ها و سایر تاسیسات الکتریکی با ولتاژ متوسط ​​نصب می‌شود.

مدل GW9-12 شرکت Anqiang Power برای عملکرد تک فاز در سیستم های خط سه فاز طراحی شده است. مکانیسم عملیاتی آن به پرسنل مجاز اجازه می دهد تا با استفاده از یک قلاب عملیاتی عایق بندی شده مناسب، سوئیچ را باز یا بسته و طبق دستورالعمل های عملیاتی سازنده و رویه های ایمنی الکتریکی قابل اجرا، اقدام کنند.

برخلاف قطع کننده مدار، یک کلید قطع کننده معمولی برای قطع جریان بار معمولی یا جریان اتصال کوتاه طراحی نشده است. بنابراین باید با قطع کننده های مدار مناسب و سایر تجهیزات حفاظتی هماهنگ شود. این تمایز هنگام طراحی یک توالی سوئیچینگ ایمن یا مشخص کردن تجهیزات برای یک پروژه توزیع برق جدید بسیار مهم است.

برای درک گسترده‌تر گزینه‌های تجهیزات، خریداران می‌توانند محدوده سوئیچ قطع ولتاژ بالا Anqiang Power را نیز بررسی کنند.

سوئیچ چگونه کار می کند؟

اصل عملکرد یک کلید قطع کننده فضای باز بر اساس حرکت فیزیکی کنتاکت های رسانا است. هنگامی که کلید بسته است، تیغه رسانای آن اتصال الکتریکی مورد نظر را برقرار می کند. هنگامی که سوئیچ تحت شرایط بی باری مجاز باز می شود، تیغه از تماس ثابت جدا می شود و یک شکاف جداسازی قابل مشاهده ایجاد می کند.

طراحی GW9-12 دارای یک قلاب عامل ثابت و یک مکانیسم خود قفل است. این ویژگی ها به اپراتور کمک می کند تا عملکرد سوئیچینگ را کنترل کند و در صورت نصب و نگهداری صحیح تجهیزات، احتمال حرکت ناخواسته را کاهش دهد.

توالی عملیاتی پایه

1. شرایط عملیاتی را تأیید کنید:پرسنل مجاز رویه سوئیچینگ تایید شده، وضعیت مدار و کنترل های ایمنی قابل اجرا را بررسی می کنند.
2. قطع جریان بار:قطع کننده مدار مربوطه یا سایر دستگاه های سوئیچینگ با رتبه بندی صحیح باید قبل از اینکه کلید قطع کننده کار کند جریان را قطع کند.
3. کلید قطع را باز کنید:اپراتور از مکانیزم عملیاتی تعیین شده برای جداسازی کنتاکت ها طبق دستورالعمل سازنده استفاده می کند.
4. بررسی انزوا:حالت ایزوله باید از طریق روش های تجویز شده تایید شود. در صورت لزوم، آزمایش، زمین و اقدامات قفل مناسب اعمال می شود.
5. بازیابی خدمات به درستی:پس از اتمام تعمیر و نگهداری و برآورده شدن کلیه شرایط ایمنی، ترتیب سوئیچینگ تایید شده برای بازگشت مدار به سرویس دنبال می شود.

عملیات سوئیچینگ واقعی باید از دستورالعمل های عملیاتی تایید شده سیستم پیروی کند. یک شکاف تماس قابل مشاهده به تنهایی جایگزین تأیید ولتاژ، اتصال زمین در صورت لزوم یا سایر اقدامات ایمنی الکتریکی اجباری نمی شود.

ویژگی های کلیدی و مزایای مهندسی

تجهیزات الکتریکی در فضای باز باید عایق الکتریکی قابل اعتماد را با پایداری مکانیکی و مقاومت محیطی ترکیب کنند. چندین ملاحظات طراحی به ویژه هنگام ارزیابی یک کلید قطع کننده 12KV در فضای باز مهم است.

1. پیکربندی تک قطبی

GW9-12 از یک پیکربندی تک قطبی استفاده می کند که از نصب فاز جداگانه در سیستم های توزیع سه فاز پشتیبانی می کند. این چیدمان می‌تواند برای طرح‌بندی‌های شبکه توزیع مناسب باشد، جایی که طراحی نصب نیاز به دستگاه‌های جداسازی جداگانه نصب‌شده در فاز دارد.

2. جداسازی قابل مشاهده

آرایش تماس باز یک نشانه قابل مشاهده از جدایی بین اجزای رسانا را فراهم می کند. این به پرسنل کمک می کند تا موقعیت ایزوله را در طی مراحل تعمیر و نگهداری مجاز شناسایی کنند، اگرچه تأیید رسمی و کنترل های ایمنی همچنان ضروری است.

3. مکانیزم خود قفل

مکانیزم قفل خودکار به حفظ موقعیت مکانیکی مورد نظر کمک می کند و خطر عملیات تصادفی را کاهش می دهد. اثربخشی آن به تنظیم صحیح، نصب و بازرسی معمول بستگی دارد.

4. طراحی عایق در فضای باز

اجزای عایق باید تنش های الکتریکی مرتبط با ولتاژ نامی سیستم و شرایط محیطی در محل نصب را تحمل کنند. آلودگی، رطوبت، تغییرات دما و ملاحظات اضافه ولتاژ مرتبط با رعد و برق همگی باید در انتخاب تجهیزات لحاظ شوند.

5. روش عملیاتی عملی

یک قلاب عملیاتی عایق شده می تواند یک روش عملیاتی ساده برای تاسیسات مناسب ارائه دهد. ترتیب عملیاتی واقعی، مجوزهای لازم، و رویه‌های مجاز باید در برابر اسناد تجهیزات و استانداردهای ایمنی الکتریکی قابل اجرا تأیید شوند.

• از ایزولاسیون الکتریکی در طول تعمیر و نگهداری برنامه ریزی شده پشتیبانی می کند.
• یک موقعیت تماس باز به وضوح قابل شناسایی را فراهم می کند.
• از ترتیب عملیات مکانیکی طراحی شده برای سوئیچینگ کنترل شده استفاده می کند.
• می تواند در تاسیسات توزیع ولتاژ متوسط ​​مناسب ادغام شود.
• نیاز به هماهنگی با قطع کننده های مدار و سیستم حفاظت گسترده تر دارد.

کاربردهای معمول در توزیع برق

هر جا که یک مدار ولتاژ متوسط ​​دارای رتبه مناسب نیاز به یک نقطه ایزوله داشته باشد از یک کلید قطع کننده 12 کیلوولت در فضای باز استفاده می شود. مناسب بودن آن به طراحی سیستم الکتریکی، محیط نصب، رویه‌های عملیاتی و الزامات کاربردی قابل اجرا بستگی دارد.

خطوط توزیع

در شبکه های توزیع سربار، سوئیچ های قطع کننده می توانند بخش های خط انتخاب شده را برای بازرسی، تعمیر و نگهداری یا جایگزینی برنامه ریزی شده تجهیزات جدا کنند. قرار دادن صحیح می تواند به تیم های تعمیر و نگهداری کمک کند تا بر روی بخش های تعیین شده بدون تأثیر غیر ضروری بر کل شبکه کار کنند.

پست های فرعی

پست ها از کلیدهای قطع کننده برای ایجاد نقاط ایزوله در اطراف مدارها و تجهیزات انتخاب شده استفاده می کنند. مهندسان باید دستگاه را با کلیدهای مدار، شین ها، ترانسفورماتورها، کلیدهای زمین در صورت لزوم و ترتیب عملکرد پست هماهنگ کنند.

سیستم های برق صنعتی

کارخانه ها، تأسیسات پردازش و سایر سایت های صنعتی ممکن است از شبکه های توزیع ولتاژ متوسط ​​برای تأمین ترانسفورماتورها و تجهیزات الکتریکی پایین دستی استفاده کنند. یک کلید قطع کننده به درستی انتخاب شده می تواند از تعمیر و نگهداری برنامه ریزی شده با ارائه یک نقطه جداسازی مناسب پشتیبانی کند.

پروژه های تعمیر و نگهداری آب و برق

تاسیسات برق به تجهیزاتی نیاز دارند که با رویه‌های سوئیچینگ و شیوه‌های تعمیر و نگهداری آنها مطابقت داشته باشد. انتخاب باید مشخصات فنی شرکت، شرایط محیطی، الزامات بازرسی و استانداردهای تجهیزات مورد تایید را در نظر بگیرد.

برای پروژه هایی که هم به عملکردهای وقفه و هم به عملکردهای حفاظتی نیاز دارند، مهندسان باید مدار شکن یا سوئیچ بار مناسب را ارزیابی کنند نه اینکه فرض کنند یک کلید قطع کننده می تواند هر وظیفه سوئیچینگ را انجام دهد.

پارامترهای فنی برای ارزیابی

مشخصات فنی تعیین می کند که آیا سوئیچ قطع کننده برای شبکه مورد نظر مناسب است یا خیر. اطلاعات محصول سری GW9-12 Anqiang Power آن را به عنوان یک کلید قطع کننده فضای باز کلاس 12KV شناسایی می کند. جدول رتبه بندی دقیق باید در برابر مستندات فنی فعلی سازنده قبل از ثبت سفارش تأیید شود.

مهم:جدول بالا یک چک لیست تدارکات است، نه جایگزینی برای یک برگه رتبه بندی تایید شده محصول. خریداران باید گزینه‌های دقیق جریان نامی، سطوح عایق، رتبه‌بندی‌های مقاومت کوتاه مدت، ابعاد و استانداردهای قابل‌اجرا برای پیکربندی خاص ذکر شده را درخواست کنند.

نحوه انتخاب سوئیچ قطع کننده سمت راست

انتخاب صحیح کلید قطع کننده 12 کیلوولت فضای باز به چیزی بیش از مطابقت با تعیین ولتاژ نیاز دارد. مهندسان و تیم های تدارکاتی باید قبل از نهایی کردن مشخصات، الزامات کامل الکتریکی و مکانیکی را ارزیابی کنند.

1. ولتاژ و جریان سیستم را تأیید کنید

ولتاژ نامی شبکه، حداکثر ولتاژ سیستم، جریان پیوسته مورد نیاز، و الزامات هماهنگی عایق را بررسی کنید. این مقادیر باید با نمودار تک خطی پروژه و مشخصات فنی مطابقت داشته باشد.

2. شرایط فعلی خطا را ارزیابی کنید

جریان اتصال کوتاه احتمالی و قابلیت مقاومت کوتاه مدت مورد نیاز را تعیین کنید. ممکن است نیاز باشد یک کلید قطع کننده در زمانی که جریان خطا توسط تجهیزات حفاظتی پاک می شود بسته بماند، بنابراین درجه مقاومت آن باید برای نصب مناسب باشد.

3. بررسی شرایط سایت

ارتفاع، دمای محیط، رطوبت، آلاینده های موجود در هوا، قرار گرفتن در معرض نمک ساحلی و بارهای مکانیکی را در نظر بگیرید. تاسیسات در فضای باز ممکن است به عایق خاصی، حفاظت در برابر خوردگی یا ترتیبات نصب نیاز داشته باشند تا شرایط سایت را برآورده کنند.

4. الزامات عملیاتی و زمینی را تأیید کنید

مشخص کنید که آیا پروژه به یک سوئیچ دستی، یک ترتیب عملیاتی جایگزین یا یک کلید زمین به عنوان بخشی از مجموعه نیاز دارد یا خیر. الزامات زمین باید در طراحی کلی سیستم مورد توجه قرار گیرد نه اینکه فرض شود در هر پیکربندی استاندارد گنجانده شود.

5. استانداردها و مستندات را بررسی کنید

برگه اطلاعات محصول، نقشه‌های ابعادی، دستورالعمل‌های نصب، اسناد روتین و آزمایش نوع در صورت لزوم، و جزئیات استانداردهای مربوطه را درخواست کنید. تأیید کنید که پیکربندی ارائه شده با الزامات شرکت محلی یا مرجع پروژه مطابقت دارد.

6. پشتیبانی تامین کننده را ارزیابی کنید

تدارکات قابل اعتماد همچنین شامل بررسی سازگاری تولید، ارتباطات فنی، در دسترس بودن قطعات یدکی و پشتیبانی پس از فروش است. Anqiang Power طیف وسیعی از کلیدهای قطع را ارائه می دهد و راهنمایی انتخاب محصول را برای کاربردهای مختلف الکتریکی ارائه می دهد. خریداران می توانند در مورد نیازهای پروژه از طریق محدوده محصول سوئیچ قطع صحبت کنند.

ملاحظات نصب و نگهداری

نصب صحیح و بازرسی معمول به حفظ قابلیت اطمینان عملکرد کلیدهای جداکننده در فضای باز کمک می کند. فواصل تعمیر و نگهداری باید از دستورالعمل های سازنده، شرایط سایت، فرکانس کارکرد و الزامات شرکت مسئول یا اپراتور تاسیسات پیروی کند.

چک لیست نصب

• بررسی کنید که مدل و رتبه‌بندی‌ها با مدارک مهندسی تایید شده مطابقت دارند.
• عایق ها، کنتاکت ها، اجزای عامل و سخت افزار نصب را قبل از نصب بررسی کنید.
• اطمینان حاصل کنید که سازه نگهدارنده برای بارهای مکانیکی مشخص شده مناسب است.
• فاصله های الکتریکی و فاصله فازهای مورد نیاز را حفظ کنید.
• بررسی کنید که اتصالات به درستی نصب شده و مطابق با الزامات مشخص شده محکم شده باشند.
• تراز مکانیکی، درگیری تماس و عملکرد مکانیسم قفل را بررسی کنید.
• بررسی های کامل راه اندازی و تست های الکتریکی مورد نیاز قبل از برق رسانی.

چک لیست تعمیر و نگهداری روتین

• سطوح عایق را از نظر وجود ترک، آلودگی، ردیابی یا سایر علائم خرابی بازرسی کنید.
• تماس های رسانا را از نظر خوردگی، سایش غیرعادی، گرمای بیش از حد یا درگیری ضعیف در تماس بررسی کنید.
• اتصالات عملیاتی، نقاط محوری و اجزای قفل را از نظر آسیب یا شلی بیش از حد بررسی کنید.
• پیچ های نصب، پایانه ها و سازه های نگهدارنده را از نظر خرابی بررسی کنید.
• نتایج بازرسی را ثبت کنید و مقاومت عملیاتی غیرعادی یا آسیب قابل مشاهده را بررسی کنید.

کلیه کارهای نصب و نگهداری باید توسط پرسنل مجرب و تحت یک روش ایمنی تایید شده انجام شود. مدار باید در شرایط ایمن تایید شده قرار گیرد و در صورت لزوم اقدامات ایزوله، تست ولتاژ، زمین و قفل اعمال شود. هرگز یک کلید قطع کننده معمولی را برای قطع جریان بار کار نکنید، مگر اینکه تجهیزات به طور خاص برای آن وظیفه طراحی و رتبه بندی شده باشند.

سوالات متداول

1. عملکرد اصلی یک کلید قطع کننده 12 کیلو ولت در فضای باز چیست؟

عملکرد اصلی آن جداسازی مدار ولتاژ متوسط ​​مناسب در شرایط بی باری و ایجاد شکاف تماس قابل مشاهده است. این از تعمیر و نگهداری و بازرسی در صورت استفاده با رویه های سوئیچینگ، تأیید و اتصال زمین پشتیبانی می کند.

2. آیا یک کلید قطع کننده 12 کیلو ولت می تواند جریان بار را قطع کند؟

یک کلید قطع کننده معمولی برای قطع جریان بار معمولی یا جریان اتصال کوتاه طراحی نشده است. یک قطع کننده مدار با رتبه بندی صحیح یا سایر دستگاه های کلیدزنی مناسب باید قبل از اینکه کلید قطع کننده کار کند، وظیفه وقفه مورد نیاز را انجام دهد.

3. مدل GW9-12 برای چیست؟

GW9-12 Anqiang Power یک کلید قطع کننده ولتاژ بالا تک قطبی در فضای باز است که برای کاربردهای توزیع مناسب کلاس 12KV در نظر گرفته شده است. می توان از آن برای عملیات تک فاز در سیستم های خط سه فاز، مشروط به طرح نصب تایید شده استفاده کرد.

4. خریداران باید کدام پارامترهای فنی را در اولویت قرار دهند؟

پارامترهای کلیدی شامل ولتاژ نامی، جریان نامی، ولتاژ مقاومت در برابر فرکانس توان، ولتاژ مقاومت در برابر ضربه صاعقه، جریان مقاومت کوتاه مدت، استقامت مکانیکی، مکانیسم عملیاتی و تناسب محیطی است. مقادیر دقیق باید در دیتاشیت مدل انتخاب شده تأیید شود.

5. هر چند وقت یکبار باید یک کلید قطع کننده فضای باز بازرسی شود؟

فرکانس بازرسی به دستورالعمل های تعمیر و نگهداری سازنده، محیط سایت، فرکانس سوئیچینگ و الزامات ابزار بستگی دارد. بررسی‌های منظم باید عایق‌ها، تماس‌های رسانا، اتصالات مکانیکی، سخت‌افزار نصب و شواهد داغ شدن بیش از حد یا خوردگی را پوشش دهد.

6. هنگام درخواست قیمت چه اطلاعاتی باید ارائه شود؟

ولتاژ سیستم، جریان نامی مورد نیاز، محیط نصب، الزامات عایق، الزامات مقاومت در برابر اتصال کوتاه، روش کار، پیکربندی زمین، استانداردهای قابل اجرا، و کمیت پروژه را ارائه دهید. نقشه ها یا مشخصات تجهیزات می تواند به تامین کننده کمک کند پیکربندی مناسب را توصیه کند.

نتیجه گیری

یک کلید قطع کننده 12 کیلوولت در فضای باز یک جزء جداسازی مهم در شبکه های توزیع ولتاژ متوسط ​​است. ارزش آن در ارائه یک نقطه جداسازی مناسب برای تعمیر و نگهداری، پشتیبانی از رویه‌های روشن سوئیچینگ، و یکپارچه‌سازی با سیستم حفاظتی و زمینی گسترده‌تر است. انتخاب مدل مناسب مستلزم بررسی دقیق رتبه های الکتریکی، عملکرد عایق، طراحی مکانیکی، شرایط سایت و استانداردهای قابل اجرا است. نصب صحیح، عملیات واجد شرایط و بازرسی منظم به همان اندازه برای خدمات قابل اعتماد مهم هستند.

اگر یک سوئیچ قطع کننده 12 کیلوولت فضای باز را برای پروژه های توزیع برق، پست یا توزیع صنعتی تامین می کنید، Anqiang Power می تواند به شما کمک کند تا نیازهای برنامه خود را بررسی کرده و پیکربندی محصول مناسب را شناسایی کنید. مشخصات فنی، شرایط عملیاتی و کمیت مورد نیاز خود را با تیم ما به اشتراک بگذارید.با ما تماس بگیریدامروز برای بحث در مورد انتخاب محصول، درخواست مستندات فنی دقیق، و دریافت قیمت متناسب با پروژه شما.
