خلاصه مقاله:حفاظت ولتاژ متوسط قابل اعتماد به چیزی بیش از قطع کردن یک خطا نیاز دارد. شرکت های برق و اپراتورهای صنعتی همچنین به سوئیچینگ سریع، عملکرد مکانیکی پایدار، نیازهای تعمیر و نگهداری کم و سازگاری با شبکه های توزیع به طور فزاینده هوشمند نیاز دارند. یکمدارشکن مگنت دائم در فضای بازترکیبی از فناوری وقفه خلاء با مکانیزم عملکرد آهنربای دائمی برای رفع این نیازها. این مقاله توضیح میدهد که این فناوری چگونه کار میکند، کجا میتوان از آن استفاده کرد، چه عوامل فنی را باید قبل از خرید ارزیابی کرد و چگونه میتواند به کاهش چالشهای عملیاتی در سیستمهای توزیع برق مدرن کمک کند.
شبکه های توزیع ولتاژ متوسط تحت شرایط سخت کار می کنند. خطا در فیدر، اتصال ترانسفورماتور، اتوبوس صنعتی، سیستم برق راه آهن، یا نصب انرژی های تجدیدپذیر می تواند باعث قطع برق شود و به طور بالقوه به تجهیزات ارزشمند آسیب برساند. بنابراین قطع کننده مدار بخش مهمی از زنجیره حفاظتی است.
با این حال، اپراتورهای مدرن همزمان با چندین چالش روبرو هستند. تجهیزات ممکن است در فضای باز نصب شوند، جایی که در معرض رطوبت، گرد و غبار، اشعه ماوراء بنفش، تغییرات دما و سایر تنش های محیطی هستند. در عین حال، شبکههای توزیع خودکارتر میشوند و تقاضا برای تجهیزاتی ایجاد میکنند که بتوانند به طور مداوم به دستورات الکتریکی پاسخ دهند و با سیستمهای حفاظت و کنترل هوشمند ارتباط برقرار کنند.
بریکرهای مکانیکی سنتی می توانند عملکرد موثری داشته باشند، اما مکانیسم عملکرد آنها شامل چندین قسمت متحرک است. فرسودگی مکانیکی، الزامات تنظیم، و عملکرد ناسازگار در طول دوره های خدمات طولانی می تواند باعث نگرانی شود، به ویژه در تاسیساتی که نیاز به تعویض مکرر دارند.

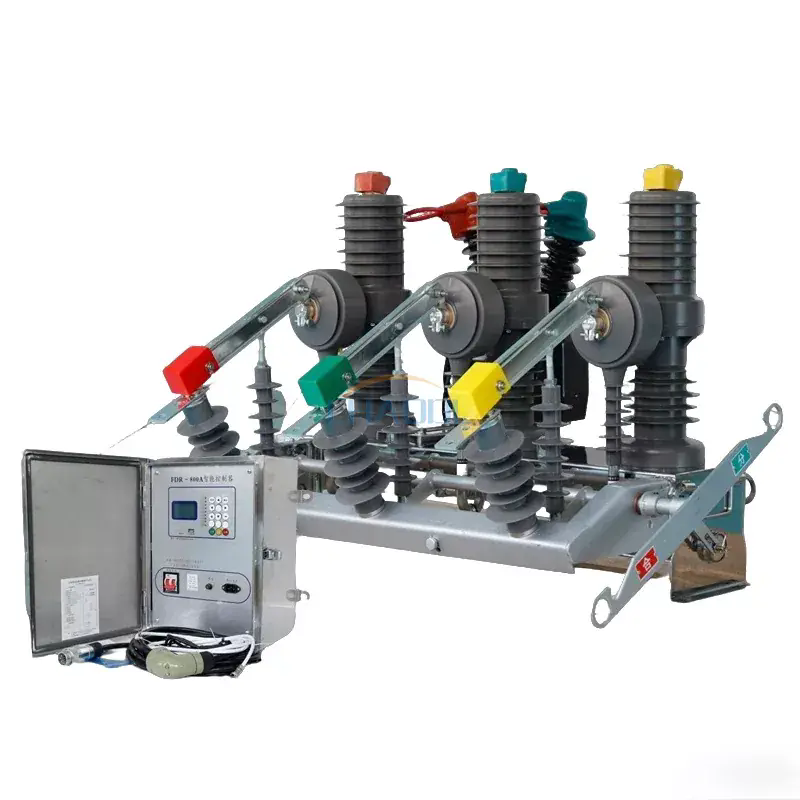

یک مدارشکن مگنت دائمی در فضای باز با ترکیب یک قطع کننده خلاء با یک محرک آهنربای دائم این چالش ها را برطرف می کند. نتیجه یک راه حل سوئیچینگ ولتاژ متوسط فشرده است که برای عملکرد قابل اعتماد، کاهش پیچیدگی مکانیکی و ادغام در سیستم های توزیع مدرن طراحی شده است.
اصل عملیات مبتنی بر دو فناوری اساسی است:وقفه خلاءوتحریک آهنربای دائمی.
در حین کار عادی، مدار شکن اجازه می دهد تا جریان از مسیر رسانای خود عبور کند. هنگامی که سیستم حفاظتی یک وضعیت غیرعادی را شناسایی می کند، مکانیسم عملیاتی فرمان باز کردن کنتاکت ها را دریافت می کند. محرک آهنربای دائم مکانیزم را به حرکت در می آورد و کنتاکت های داخل قطع کننده خلاء را از هم جدا می کند.
هنگامی که کنتاکت ها از هم جدا می شوند، یک قوس الکتریکی ممکن است برای مدت کوتاهی تشکیل شود. از آنجایی که کنتاکت ها در داخل یک قطع کننده خلاء قرار دارند، با عبور جریان از نقطه قطع طبیعی خود، قوس به سرعت خاموش می شود. سپس مدار از نظر الکتریکی از خطا جدا می شود.
برای عملیات بستن، محرک کنتاکت ها را به موقعیت مورد نیاز خود برمی گرداند. حرکت کنترل شده به ارائه عملکرد سوئیچینگ تکرارپذیر کمک می کند.
این توالی عملیاتی را می توان به صورت زیر خلاصه کرد:
ترکیبی از این فناوریها به ویژه در مواردی مفید است که اپراتورها به تعویض سریع و عملکرد مکانیکی قابل اعتماد بدون تکیه بر ساختار پیچیده مبتنی بر فنر نیاز دارند.
مکانیسم عملکرد تأثیر مستقیمی بر قابلیت اطمینان مدار شکن دارد. مکانیزم آهنربای دائمی از نیروی الکترومغناطیسی برای کنترل حرکت مکانیسم سوئیچینگ و حفظ موقعیت عملکرد آن استفاده می کند.
در مقایسه با مکانیسم های حاوی تعداد بیشتری از عناصر انتقال مکانیکی، یک محرک آهنربای دائمی می تواند اجزای متحرک کمتری داشته باشد. این باعث کاهش نقاط سایش مکانیکی بالقوه می شود و به حفظ رفتار باز و بسته شدن ثابت کمک می کند.
| در نظر گرفتن | مکانیسم آهنربای دائمی | مکانیزم مکانیکی سنتی |
|---|---|---|
| پیچیدگی مکانیکی | ساختار عملیاتی نسبتا ساده | ممکن است حاوی قطعات مکانیکی بیشتری باشد |
| اجزای متحرک | کاهش تعداد قطعات متحرک مکانیکی | به طور کلی قطعات مکانیکی بیشتر است |
| تقاضای تعمیر و نگهداری | برای عملیات کم تعمیر و نگهداری طراحی شده است | ممکن است نیاز به بازرسی و تنظیم دوره ای داشته باشد |
| تغییر قوام | تحریک الکترومغناطیسی پایدار | می تواند به شدت به شرایط مکانیکی بستگی داشته باشد |
| تعویض مکرر | به خوبی برای برنامه هایی که نیاز به عملیات مکرر دارند مناسب است | انتخاب بستگی به طراحی مکانیزم و چرخه وظیفه دارد |
مزیت عملی صرفاً کاهش تعداد اجزا نیست. مکانیزم عملیاتی همچنین زمانی که کلیدهای مدار در مکانهایی نصب میشوند که دسترسی به تعمیر و نگهداری دشوار است یا زمانی که خرابی برنامهریزی نشده میتواند هزینه عملیاتی قابلتوجهی داشته باشد، نصب میشود.
یک مدارشکن مغناطیسی دائمی در فضای باز که به درستی مهندسی شده است، شامل چندین قطعه هماهنگ الکتریکی، مکانیکی و عایق است. هر جزء به سوئیچینگ ایمن و عملکرد قابل اعتماد کمک می کند.
از آنجایی که این اجزا با هم کار می کنند، انتخاب هرگز نباید تنها بر اساس ولتاژ نامی باشد. وظیفه الکتریکی کامل، محیط نصب، الزامات کنترل و استراتژی حفاظت از سیستم باید در نظر گرفته شود.
یکی از مهمترین مزیت ها سیستم عامل مکانیکی ساده شده است. با نقاط سایش مکانیکی کمتر، تنظیم مکانیکی معمول را می توان کاهش داد. این می تواند به ویژه برای پست های در فضای باز، شبکه های توزیع از راه دور، و تاسیسات صنعتی که دسترسی به تعمیر و نگهداری نامناسب است، ارزشمند باشد.
تحریک آهنربای دائمی حرکت الکترومغناطیسی کنترل شده را فراهم می کند. رفتار ثابت باز و بسته شدن زمانی مهم است که بریکر به طور مکرر توسط سیستم های حفاظتی، اتوماسیون یا کنترل از راه دور کار می کند.
قطع کننده خلاء بدون نیاز به محفظه قطع مدار برای استفاده از گازهای عایق معمولی یا رسانه های مایع برای خاموش شدن قوس، قطع قوس موثر را فراهم می کند. این باعث می شود که فناوری خلاء برای بسیاری از کاربردهای توزیع ولتاژ متوسط مناسب باشد.
محرک برای کارکرد موثر طراحی شده است که می تواند به کاهش انرژی مورد نیاز برای عملیات سوئیچینگ کمک کند. مصرف دقیق انرژی به پیکربندی و سیستم کنترل خاص بستگی دارد، بنابراین مشخصات پروژه همیشه باید قبل از انتخاب نهایی بررسی شود.
تجهیزات توزیع در فضای باز باید با قرار گرفتن در معرض محیطی مقابله کنند. یک محفظه شکن فضای باز با طراحی مناسب به محافظت از اجزای داخلی در برابر رطوبت، گرد و غبار، قرار گرفتن در معرض اشعه ماوراء بنفش و تغییر شرایط آب و هوایی کمک می کند.
برای کاربردهایی که شامل تعویض مکرر هستند، استقامت مکانیکی یک معیار مهم خرید است. مشخصات محصول Anqiang نشاندهنده عمر مکانیکی تا 10000 عملیات برای پیکربندی مدار شکن مگنت دائمی در فضای باز است.
شبکه های برق مدرن به طور فزاینده ای به کنترل از راه دور، نظارت و مدیریت خطای خودکار متکی هستند. یک قطع کننده مدار آهنربای دائم با پیکربندی مناسب می تواند از یکپارچگی با SCADA و سیستم های اتوماسیون توزیع پشتیبانی کند و به اپراتورها اجازه می دهد تا شبکه های الکتریکی پاسخگوی بیشتری بسازند.
انتخاب قطع کننده مدار فقط بر اساس نام یا کلاس ولتاژ آن می تواند منجر به پیکربندی نامناسب شود. خریداران باید مشخصات قطع کننده را با مشخصات الکتریکی واقعی نصب مقایسه کنند.
| پارامتر | مشخصات نمونه | چرا اهمیت دارد |
|---|---|---|
| ولتاژ نامی | 12 کیلو ولت / 24 کیلو ولت | باید با کلاس ولتاژ اسمی سیستم توزیع مطابقت داشته باشد. |
| فرکانس نامی | 50 هرتز | باید با فرکانس سیستم قدرت مطابقت داشته باشد. |
| جریان نامی | 630 A / 1250 A | قابلیت حمل جریان پیوسته را تعریف می کند. |
| جریان قطع اتصال کوتاه | 20 کیلو آمپر / 25 کیلو آمپر | نشان دهنده قابلیت قطع جریان خطای بریکر است. |
| جریان مقاومت در اوج | 50 کیلو آمپر / 63 کیلو آمپر | برای ارزیابی تنش الکترومغناطیسی کوتاه مدت مهم است. |
| ضربه رعد و برق مقاومت در برابر ولتاژ | 125 کیلو ولت / 145 کیلو ولت | برای هماهنگی عایق و حفاظت گذرا مهم است. |
| عمر مکانیکی | تا 10000 عملیات | زمانی مفید است که تغییر مکرر مورد انتظار باشد. |
اطلاعات محصول ارائه شده توسط Anqiang پیکربندی های ولتاژ نامی 12 و 24 کیلو ولت، جریان های نامی 630 A و 1250 A و ظرفیت های اتصال کوتاه 20 و 25 کیلو آمپر را برای مدل های مربوطه فهرست می کند.
انتخاب واقعی همیشه باید بر اساس طراحی کامل سیستم، استانداردهای قابل اجرا، هماهنگی حفاظت و الزامات خاص پروژه باشد تا اینکه فرض کنیم هر پیکربندی دارای رتبهبندیهای یکسان است.
ترکیبی از ساخت و ساز در فضای باز، قطع خلاء و عملکرد آهنربای دائمی این تجهیزات را برای طیف گسترده ای از کاربردهای ولتاژ متوسط مناسب می کند.
آنکیانگ پستهای برق، شبکههای توزیع، برقرسانی راهآهن، معدنکاری، سیستمهای برق صنعتی و تاسیسات انرژی تجدیدپذیر را در میان مناطق کاربردی برای شکن مدار مگنت دائمی در فضای باز خود شناسایی میکند.
قطع کننده صحیح باید با شروع از سیستم الکتریکی به جای کاتالوگ محصول انتخاب شود. یک فرآیند انتخاب عملی میتواند هم از عدم تعیین مشخصات و هم از بزرگسازی غیر ضروری جلوگیری کند.
این رویکرد قابل اعتمادتر از انتخاب یک بریکر صرفاً بر اساس جریان نامی یا قیمت خرید است. اگر نگهداری تجهیزات دشوار باشد، با سیستم کنترل ناسازگار باشد یا با سطح خطا مطابقت نداشته باشد، هزینه اولیه کمتر می تواند گران شود.
اگرچه مدارشکن های آهنربای دائم برای کاهش تعمیر و نگهداری مکانیکی طراحی شده اند، تعمیر و نگهداری کم به معنای بازرسی صفر نیست. یک برنامه عملیاتی منظم برای تجهیزات ولتاژ متوسط مهم است.
برای تجهیزات فضای باز، بازرسی محیطی از اهمیت ویژه ای برخوردار است. رطوبت، آلودگی، خوردگی و آسیب های مکانیکی می تواند به تدریج بر عایق کاری و قابلیت اطمینان عملکرد تأثیر بگذارد، حتی زمانی که خود شکن دارای طراحی قوی باشد.
بنابراین، یک برنامه تعمیر و نگهداری پیشگیرانه باید بر نصب کامل تمرکز کند نه اینکه مدار شکن را به عنوان یک جزء مجزا در نظر بگیرد.
مدار شکن مگنت دائمی در فضای باز یک قطع کننده مدار ولتاژ متوسط است که یک قطع کننده خلاء را با یک مکانیسم عملکرد آهنربای دائم ترکیب می کند. این برای سوئیچینگ قابل اعتماد و قطع خطا در توزیع در فضای باز و سیستم های برق صنعتی طراحی شده است.
پیکربندی بستگی به نیازهای سازنده و پروژه دارد. خانواده محصولات ZW32-12G و ZW32-24G Anqiang برای کاربردهای ولتاژ متوسط 12 کیلو ولت و 24 کیلو ولت طراحی شده است.
این مکانیسم می تواند پیچیدگی مکانیکی را کاهش دهد، حرکت سوئیچینگ ثابت را ارائه دهد، سایش مکانیکی را کاهش دهد و از عملیات کم تعمیر و نگهداری پشتیبانی کند. این ویژگی ها به ویژه برای تجهیزاتی که در معرض سوئیچینگ مکرر قرار دارند، ارزشمند هستند.
بله. یک واحد با پیکربندی مناسب را می توان با اتوماسیون توزیع، SCADA، نظارت از راه دور و سیستم های حفاظتی هوشمند ادغام کرد. پیکربندی دقیق ارتباط و کنترل باید برای هر پروژه تأیید شود.
بله. قطع کننده های مدار آهنربای دائم در فضای باز را می توان در بخش های ولتاژ متوسط سیستم های توزیع انرژی خورشیدی و بادی استفاده کرد که در آن ویژگی های ولتاژ، جریان، وقفه، عایق و کنترل آنها با الزامات نصب مطابقت دارد.
استقامت مکانیکی به مدل خاص و شرایط عملیاتی بستگی دارد. مشخصات Anqiang قابل اجرا، عمر مکانیکی تا 10000 عملیات را فهرست می کند.
برای یک توصیه فنی دقیق، ولتاژ سیستم، جریان نامی، سطح اتصال کوتاه، فرکانس، محیط نصب، وظیفه سوئیچینگ، ولتاژ کنترل، الزامات اتوماسیون، چیدمان نصب و هر استاندارد قابل اجرا پروژه را ارائه دهید. ارائه زودهنگام این اطلاعات می تواند تغییرات مشخصات را بعدا کاهش دهد.
یک مدارشکن مگنت دائمی در فضای باز بیش از یک دستگاه سوئیچینگ معمولی با یک محرک متفاوت است. با ترکیب وقفه خلاء با عملکرد آهنربای دائم، چندین نیاز عملی شبکههای ولتاژ متوسط مدرن را برطرف میکند: سوئیچینگ قابل اعتماد، کاهش پیچیدگی مکانیکی، نیازهای تعمیر و نگهداری کمتر، سازگاری در فضای باز، و سازگاری با سیستمهای توزیع برق به طور خودکار.
مهمترین نکته برای خریداران تطبیق مدار شکن با وظیفه الکتریکی واقعی است. ولتاژ نامی، جریان پیوسته، قابلیت قطع اتصال کوتاه، سطح عایق، فرکانس سوئیچینگ، شرایط محیطی، معماری کنترل و الزامات نصب همگی باید قبل از تصمیم گیری نهایی ارزیابی شوند.
آنکیانگ راه حل های قطع کننده مدار مغناطیسی دائمی در فضای باز را برای کاربردهای ولتاژ متوسط، با پیکربندی های طراحی شده در حدود 12 کیلو ولت و 24 کیلوولت سیستم ها و برنامه های کاربردی از شبکه های توزیع و پست ها گرفته تا پروژه های صنعتی، راه آهن، معدن و انرژی های تجدید پذیر ارائه می دهد.
به دنبال یک مدارشکن مدار مغناطیسی دائمی در فضای باز برای پروژه ولتاژ متوسط خود هستید؟ولتاژ سیستم، جریان نامی، سطح خطا، محیط نصب و الزامات کنترل را به اشتراک بگذاریدآنکیانگبرای بحث در مورد یک پیکربندی مناسببا ما تماس بگیریدبرای اطلاعات محصول، پشتیبانی فنی و راه حلی که با برنامه شما مطابقت دارد.
مهم:انتخاب و نصب قطع کننده مدار باید توسط متخصصان برق واجد شرایط و مطابق با استانداردهای محلی قابل اجرا، الزامات حفاظت سیستم و مستندات فنی سازنده انجام شود.
