سوئیچ بار فشار قوی داخلی

Model:FZN25-12/FZR25-12D

Anqiang Power یک تولید کننده سوئیچ بار فشار قوی داخلی در چین است. سوئیچ های بار ما دارای یک طراحی ساختار انتقال منحصر به فرد هستند، که در آن محفظه خاموش کننده قوس فقط در طول لحظات بسته شدن و باز شدن ولتاژ بالا را تحمل می کند. بنابراین، آنها جمع و جور و سبک وزن هستند و امکان عملکرد همزمان هر دو کنتاکت ایزوله و تماس خاموش کننده قوس را فراهم می کنند.

ارسال استعلام

توضیحات محصول

قدرت آنچیانگسری FZN25 و FZRN25، نسل بعدی را ارائه می دهدسوئیچ های بار فشار قوی داخلیبرای واحدهای اصلی حلقه 12 کیلوولت، 50 هرتز (RMU). مهندسی شده با aکنتاکت ایزوله مستقیم اثر متصل به یک قطع کننده خلاء، این سوئیچ ها تحویل می دهندایجاد/شکستن بار بدون قوسو قویحفاظت در برابر اتصال کوتاه(برای FZRN25). چه از یک پست برق، یک کابینت جمع آوری نیروی باد یا یک کارخانه صنعتی استفاده کنید، سری FZN25/FZRN25 ما کنترل و ایمنی قابل اعتماد بار را تضمین می کند.

FZN25 در مقابل FZRN25: کدام مدل برای ترانسفورماتور و برنامه RMU شما مناسب است؟

FZN25-12D/T630-20

سوئیچ بار خالص

✓ جریان نامی:630A
✓ قطع اتصال کوتاه:هیچ (بدون فیوز)
✓ بهترین برای:سوئیچینگ حلقه کابل، کلید اصلی RMU، چرخه بار مکرر
✓ استفاده معمولی:سوئیچینگ تا 1250 کیلو ولت آمپر ترانسفورماتور بی بار

FZRN25-12D/T125-31.5

دستگاه فیوز ترکیبی

✓ جریان نامی:125A (بار) / 31.5kA (عیب)
✓ قطع اتصال کوتاه:31.5 کیلو آمپر (فیوز SDLAJ-12)
✓ بهترین برای:حفاظت اولیه ترانسفورماتور، جداسازی خطا تا 31.5 کیلو آمپر
✓ جریان انتقال:2000A (هماهنگی یکنواخت سوئیچ فیوز-بار)

📍 راهنمای برنامه و انتخاب: سناریوهای دنیای واقعی

✅ سناریوی 1: واحد اصلی حلقه 12 کیلوولت (RMU) به عنوان کلید ورودی/حلقه
استفاده کنیدFZN25به عنوان کلید قطع بار اصلی. این جریان حلقه 630 آمپر را کنترل می کند و شبکه حلقه را می بندد و باز می کند. سوئیچ اتصال به زمین یکپارچه زمینی ایمن را در طول تعمیر و نگهداری فراهم می کند.

سناریو 2: حفاظت از فیدر ترانسفورماتور (به عنوان مثال، 1000kVA، 1250kVA)
انتخاب کنیدFZRN25. فیوز (SDLAJ-12) خطاهای فاز به فاز و زمین را تا 31.5 کیلو آمپر برطرف می کند، در حالی که سوئیچ بار خلاء جریان بار معمولی تا 125 آمپر را کنترل می کند. ایده آل برایکابینت جمع آوری باد/خورشیدوپست های فشرده.

سناریوی 3: سوئیچینگ ترانسفورماتور بدون بار (≤1250kVA)
هر دو FZN25 و FZRN25 می توانند ترانسفورماتورهای بدون بار را به لطف بازیابی دی الکتریک بالای قطع کننده خلاء خاموش کنند. با این حال، اگر انتظار خطاهای مکرر اتصال کوتاه را دارید، همیشه ترجیح دهیدFZRN25.

📋 مشخصات فنی

نام پروژه	مقدار پارامتر
نام پروژه	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
ولتاژ نامی	12 کیلو ولت
فرکانس نامی	50 هرتز
جریان پایداری دینامیکی نامی	50 KA	—
جریان قطع بار فعال نامی	630 A	125 A
جریان قطعی حلقه بسته نامی	630 A	125 A
جریان شارژ و قطع کابل نامی	10 A
خاموش کردن ترانسفورماتور بدون بار (ظرفیت)	1250 KVA
جریان قطع نامی اتصال کوتاه	—	31.5 KA
جریان انتقال نامی	—	2000 A
مدل فیوز	—	SDLAJ-12
بر خروجی انرژی تاثیر می گذارد	—	2-5 J (متوسط)
جریان تولید اتصال کوتاه نامی	50 KA
جریان پایداری دینامیکی نامی کلید اتصال زمین	50 KA
سوئیچ زمین 2S، جریان پایدار حرارتی	20 KA
ولتاژ نامی مدار کمکی	AC/DC220,110
عمر مکانیکی	10000 بار

📐 طرح‌های کلی و تفکیک اجزا

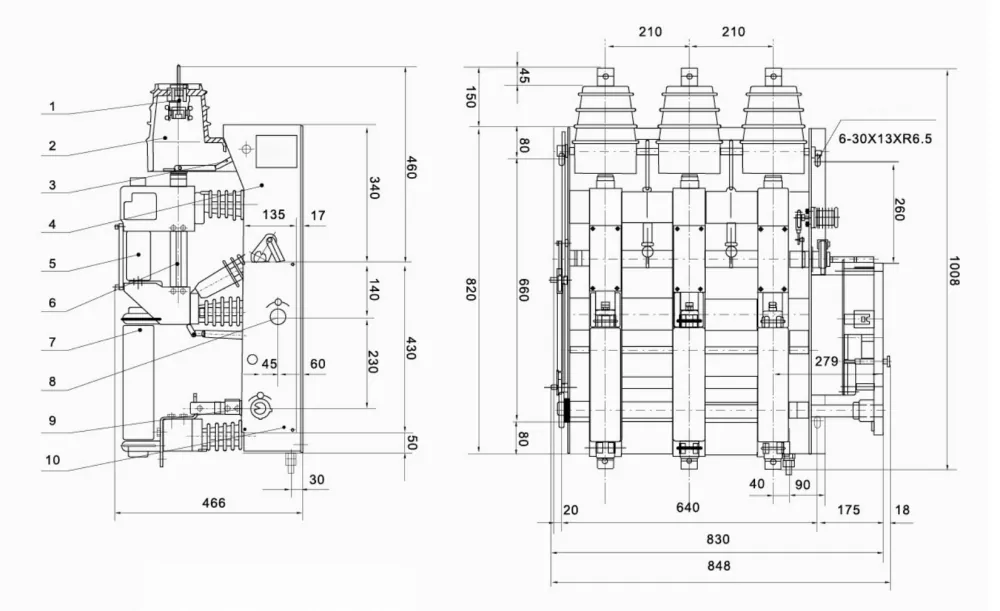

FZRN25-12D– 1. کنتاکت ثابت، 2. پوشش عایق، 3. سوپاپ، 4. قاب، 5. قطع کننده خلاء، 6. سیلندر رسانا، 7. فیوز، 8. شفت ذخیره انرژی، 9. شفت سوئیچ زمین، 10. پنل کنترل.

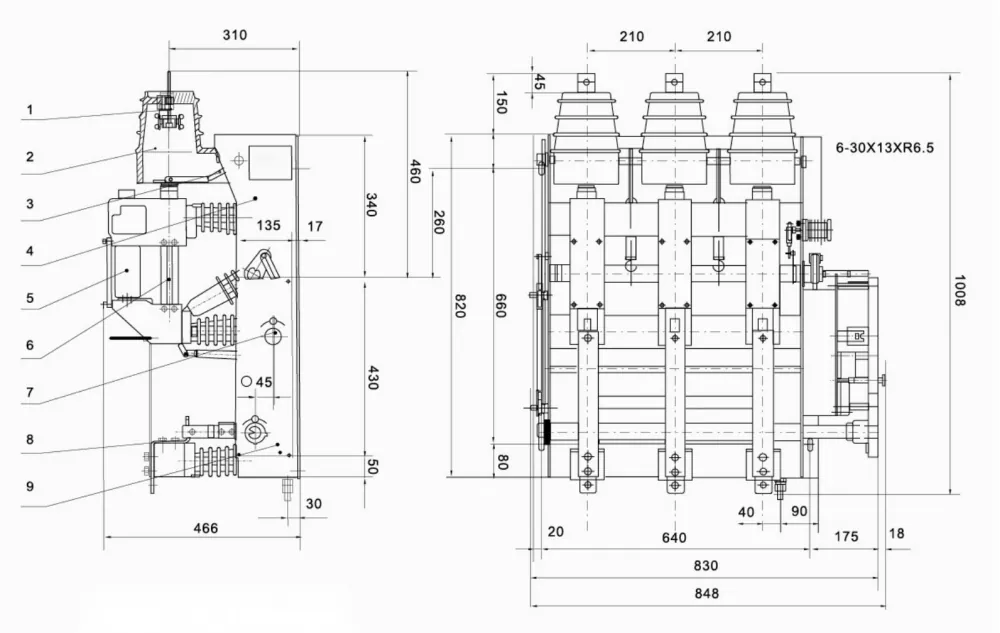

FZN25-12D- همان ساختار ناهموار، اما بدون نگهدارنده فیوز. کنتاکت ایزوله کنش مستقیم + قطع کننده خلاء سوئیچینگ بار ایمن را تضمین می کند.

هر دو مدل بامحفظه های KYN28-12، HXGN-12 و مدولار RMU. مکانیزم موتور الکتریکی اختیاری برای ادغام SCADA از راه دور در دسترس است. برای نقشه های CAD (DXF/PDF) با ما تماس بگیرید.

🏭 چرا آنچیانگ پاور؟ - شریک قابل اعتماد شما برای سوئیچ های بار 12 کیلو ولت

مستقیم کارخانه- بدون واسطه، قیمت و زمان بهتر (15-25 روز).
نوع تست شده– GB3804، IEC 60265-1، دارای گواهی کامل.
سفارشی سازی آماده است– کارکرد الکتریکی، کلیدهای کمکی، اینترلاک های ویژه.
مراجع جهانی- عرضه به آسیای جنوب شرقی، خاورمیانه، آفریقا، آمریکای جنوبی.

📌 مراجع واقعی پروژه:

✅ فیلیپین– بیش از 200 واحد FZN25-12D/T630-20 به یک شرکت خدماتی در مترو مانیل برای ارتقاء کابینت RMU (2024-2025) عرضه شده است.

✅ ویتنام– 150 مجموعه FZRN25-12D/T125-31.5 مستقر در کابینت های مجموعه مزارع خورشیدی (استان بین توآن، پروژه 50 مگاواتی).

سوالات متداول

Q1: تفاوت بین FZN25 و FZRN25 چیست؟
A: FZN25 یک سوئیچ بار خالص است (حداکثر 630A، بدون فیوز داخلی). FZRN25 یک دستگاه فیوز ترکیبی (کلید بار + فیوز) است که می تواند جریان های اتصال کوتاه تا 31.5 کیلو آمپر را قطع کند. هنگامی که به حفاظت در برابر اتصال کوتاه ترانسفورماتور نیاز دارید از FZRN25 استفاده کنید.

Q2: "جریان انتقال نامی" در FZRN25 به چه معناست؟
A: جریان انتقال (2000A) حداکثر جریانی است که سوئیچ بار می تواند با فعال شدن فیوز قطع کند. بالاتر از این مقدار، فیوز به تنهایی خطا را قطع می کند. FZRN25 Anqiang Power هماهنگی قابل اعتماد را تضمین می کند.

Q3: آیا می توانم یک اپراتور الکتریکی روی FZN25/FZRN25 نصب کنم؟
پاسخ: بله، هر دو از عملیات الکتریکی با AC/DC 110 ولت یا 220 ولت پشتیبانی می کنند. مناسب برای کنترل از راه دور و سیستم های SCADA.

Q4: عمر مکانیکی این سوئیچ های بار چقدر است؟
A: 10000 عملیات تحت شرایط عادی سرویس، به لطف قطع کننده خلاء مهر و موم شده و مکانیزم فنر قوی.

Q5: آیا نمونه هایی را قبل از سفارش انبوه ارائه می دهید؟
ج: قطعا. نمونه‌های پیش‌تولید با زمان 7 تا 10 روز در دسترس هستند. ما همچنین از تست های شاهد کارخانه پشتیبانی می کنیم.
