مدار شکن فشار قوی داخلی 36 کیلو ولت

Model:ZN85-40.5

مدار شکن فشار قوی داخلی 36 کیلو ولت یک تابلو برق فشار قوی داخلی است که به طور مستقل توسط Anqiang Power توسعه یافته است. برای سیستم های سه فاز AC 50Hz مناسب است. این قطع کننده مدار دارای طراحی مدولار است، مجهز به مکانیزم عملکرد فنر است و از ذخیره انرژی الکتریکی یا دستی پشتیبانی می کند. این به ویژه برای تابلو برق ثابت یا قابل برداشت (KYN61-40.5) مناسب است.

ارسال استعلام

توضیحات محصول

اینمدار شکن فشار قوی داخلی 36 کیلو ولت(مدل:ZN85-40.5) یک مدارشکن خلاء ولتاژ متوسط است که برای حفاظت مطمئن و سوئیچینگ سیستم های توزیع برق طراحی شده است. با داشتن یک ساختار عمودی فشرده با مکانیزم عملکرد فنر یکپارچه، عمق نصب را به طور قابل توجهی کاهش می دهد و در عین حال استحکام مکانیکی عالی و پایداری عملیاتی را حفظ می کند.

طراحی شده برای توزیع برق صنعتی، پست‌ها، نیروگاه‌ها، عملیات معدنی و تاسیسات تجاری بزرگ،مدار شکن فشار قوی داخلی 36 کیلو ولتسوئیچینگ قابل اعتماد جریان بار معمولی، جریان اضافه بار و جریان خطای اتصال کوتاه را فراهم می کند. ساختار سازگار با تعمیر و نگهداری، عمر طولانی و عملکرد شکست بالا آن را به یک راه حل ایده آل برای سیستم های سوئیچ ولتاژ متوسط مدرن تبدیل کرده است.

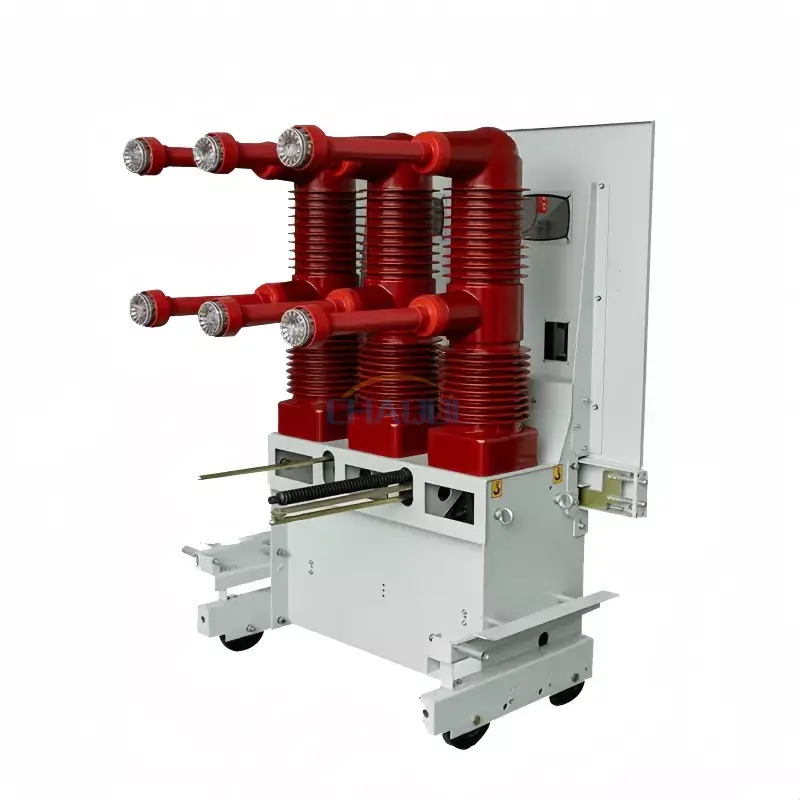

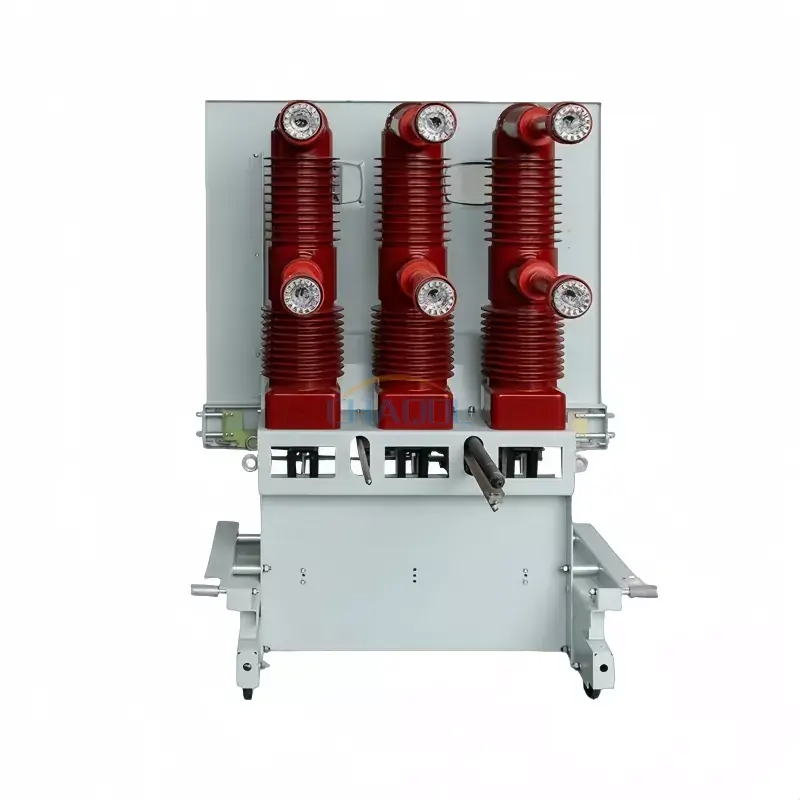

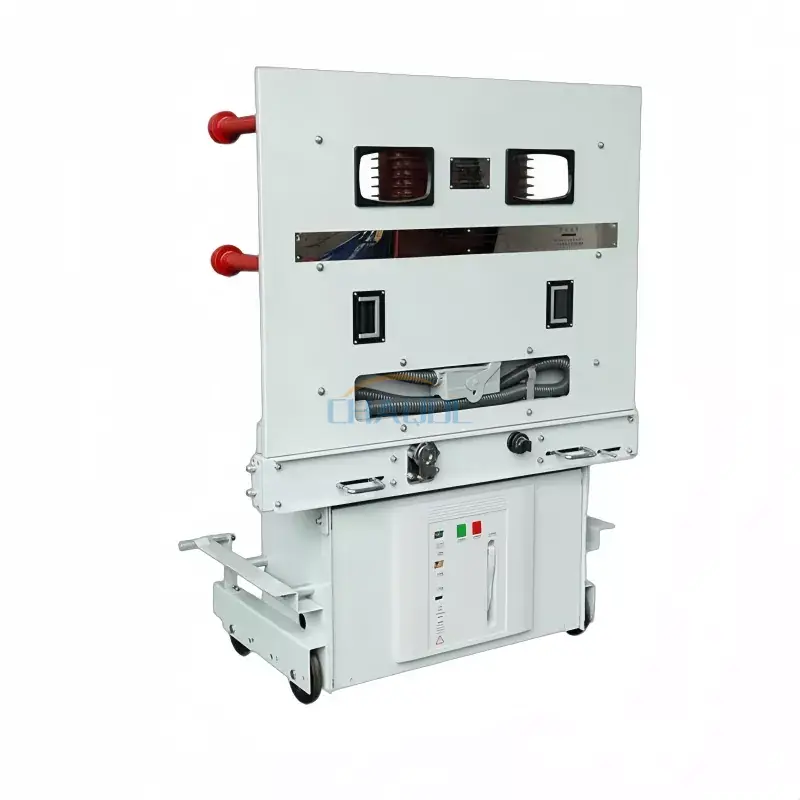

عکس های محصول

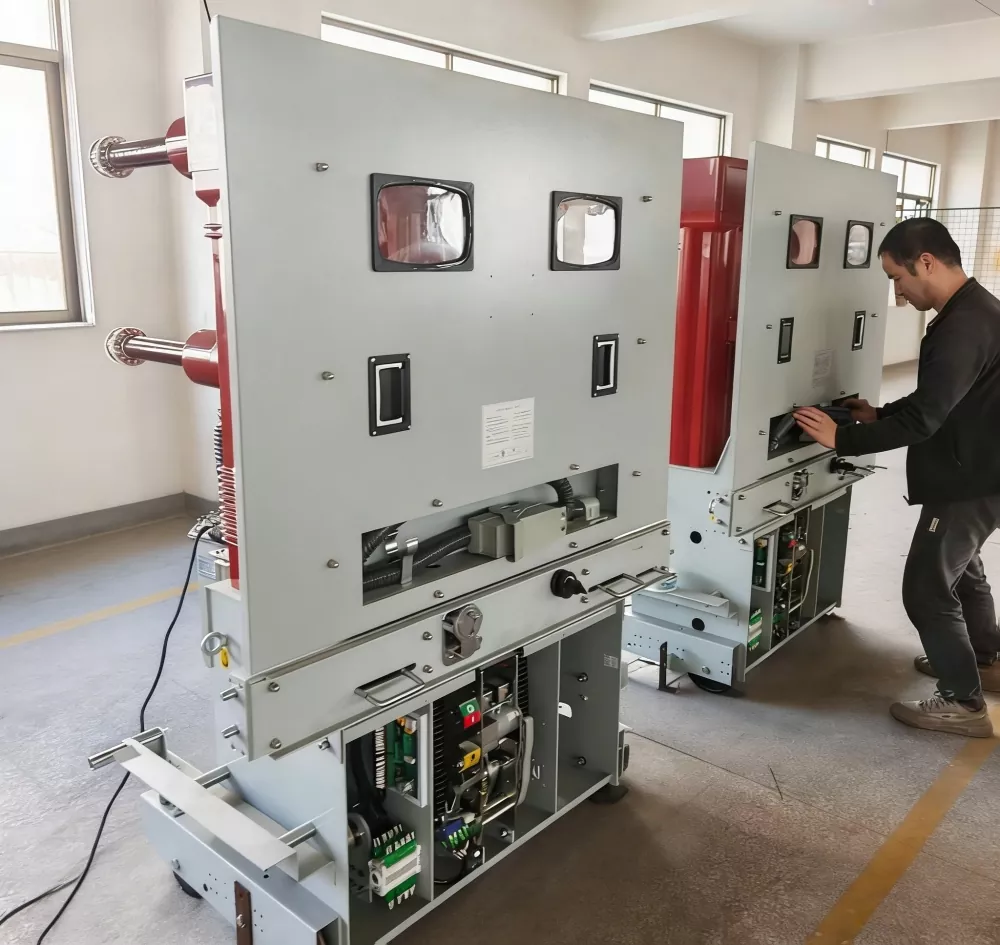

36kV Indoor High Voltage Circuit Breaker

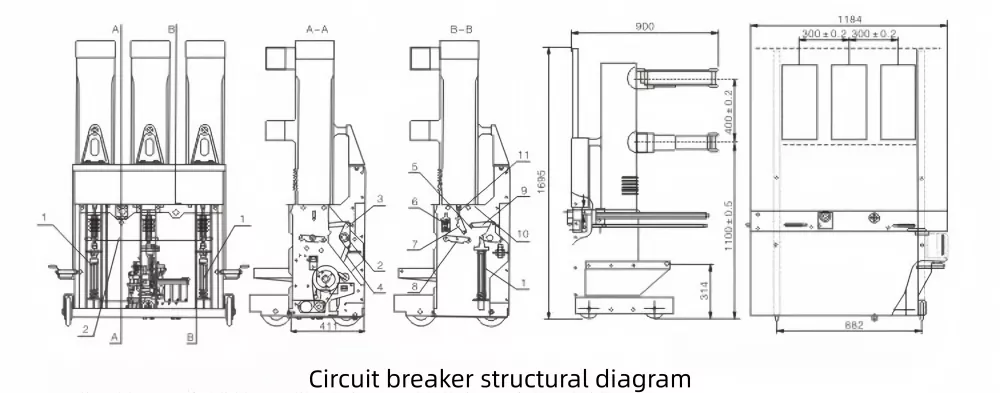

نمودار ابعاد محصول

36kV Indoor High Voltage Circuit Breaker Dimensions

1. افتتاح بهار
2. شفت اصلی
3. بازوی میل میل قطب میانه
4. میله انتقال
5. صفحه اتصال انتقال
6. تماس با اسپرینگ
7/8/9. صفحات اتصال انتقال
10. بازوی میل لنگ کناری
11. بلبرینگ کروی انتهای میله

ویژگی های کلیدی

ساختار عمودی فشرده، عمق نصب تابلو برق را به حداقل می رساند.
قطع کننده خلاء با کارایی بالا خاموش شدن سریع قوس، بازیابی عالی عایق و قطع خطا قابل اعتماد را ارائه می دهد.
مکانیزم عملکرد فنر بدون نیاز به تعمیر و نگهداری تا10000 عملیات مکانیکی، کاهش هزینه های عملیاتی.
سیستم انتقال پایدار عملکرد باز و بسته شدن صاف را با قابلیت اطمینان عملیاتی بالا تضمین می کند.
طراحی سبک وزن نصب، راه اندازی و نگهداری تجهیزات را ساده می کند.
مناسب برای عملیات سوئیچینگ مکرر در برنامه های کاربردی ولتاژ متوسط.
سازگار با نیروگاه ها، پست ها، تاسیسات صنعتی، شرکت های معدنی و شبکه های توزیع آب و برق.

برنامه های کاربردی معمولی

اینمدار شکن فشار قوی داخلی 36 کیلو ولتبه طور گسترده برای حفاظت و کنترل توان ولتاژ متوسط در موارد زیر استفاده می شود:

نیروگاه های تولید برق
پست های برق
تاسیسات تولید صنعتی
عملیات معدن
کارخانه های پتروشیمی
سیستم های توزیع برق تجاری و زیرساختی
تابلوهای تابلو برق ولتاژ متوسط

پارامترهای فنی

پارامتر	ارزش
ولتاژ نامی	36 / 40.5 کیلو ولت
فرکانس رتبه بندی شده	50 هرتز
جریان رتبه بندی شده	1250 / 1600 / 2000 A
جریان مقاومت کوتاه مدت دارای رتبه بندی	25 / 31.5 کیلو آمپر
حداکثر جریان مقاومت درجه بندی شده	63 / 80 کیلو آمپر
مدت زمان اتصال کوتاه نامی	4 ثانیه
جریان قطعی نامی اتصال کوتاه	25 / 31.5 کیلو آمپر
جریان ایجاد کننده اتصال کوتاه نامی	63 / 80 کیلو آمپر
توالی عملیاتی دارای رتبه	O-0.3s-CO-180s-CO
زمان افتتاحیه	<80 میلی‌ثانیه
عملیات قطع اتصال کوتاه رتبه بندی شده	20 بار
جریان سوئیچینگ بانک تک خازن	630 A
جریان سوئیچینگ بانک خازن پشت به پشت	400 A
ولتاژ مقاومت فرکانس برق (1 دقیقه)	95 کیلو ولت
ولتاژ مقاومت در برابر ضربه رعد و برق	185 کیلو ولت
زندگی مکانیکی	10000 بار

مزایا

قابلیت قطع اتصال کوتاه عالی برای شبکه های ولتاژ متوسط.
استحکام دی الکتریک بالا و بازیابی سریع عایق پس از قطع جریان.
به لطف قطع کننده خلاء مهر و موم شده و مکانیزم فنر بهینه شده، نیاز به تعمیر و نگهداری کم است.
ردپای جمع و جور امکان نصب در کابینت های تابلو برق با فضای محدود را می دهد.
عمر طولانی مکانیکی و الکتریکی هزینه کل مالکیت را کاهش می دهد.
عملکرد قابل اعتماد در شرایط سوئیچینگ مکرر.

چرا محصولات ما را انتخاب کنید؟

مامدار شکن فشار قوی داخلی 36 کیلو ولتتحت رویه های کنترل کیفیت دقیق با استفاده از قطع کننده های خلاء ممتاز و قطعات مکانیکی دقیق تولید می شود. هر واحد قبل از حمل و نقل تحت آزمایش کارخانه ای جامع قرار می گیرد تا از عملکرد الکتریکی پایدار و قابلیت اطمینان عملیاتی طولانی مدت اطمینان حاصل شود.

تنظیمات OEM و سفارشی شده، از جمله جریان های نامی مختلف، ولتاژهای عملیاتی، ابعاد نصب، کنتاکت های کمکی و راه حل های تطبیق تابلو برق برای برآوردن نیازهای پروژه های مختلف در سراسر جهان در دسترس هستند.

سوالات متداول

1. مدار شکن فشار قوی داخلی 36 کیلو ولت برای چه مواردی استفاده می شود؟

این برای محافظت و کنترل سیستم های الکتریکی ولتاژ متوسط با تغییر جریان بار معمولی، جریان اضافه بار و جریان خطای اتصال کوتاه طراحی شده است. به طور گسترده ای در پست ها، نیروگاه ها، تاسیسات صنعتی، عملیات معدنی و تابلو برق ولتاژ متوسط استفاده می شود.

2-مزایای اصلی مدارشکن خلاء چیست؟

کلیدهای مدار خلاء خاموش شدن سریع قوس، بازیابی عالی عایق، عمر مکانیکی طولانی، نیازهای تعمیر و نگهداری کم، ابعاد فشرده و قابلیت اطمینان عملیاتی بالا را ارائه می دهند. آنها دوستدار محیط زیست هستند زیرا به روغن عایق یا گاز SF6 نیاز ندارند.

3. چه رتبه های ولتاژ و جریان موجود است؟

این مدل از ولتاژهای نامی پشتیبانی می کند36 کیلو ولت و 40.5 کیلو ولت، با گزینه های فعلی رتبه بندی شده از1250A، 1600A و 2000A. ظرفیت های مختلف شکست برای برآوردن نیازهای مختلف توزیع برق در دسترس است.

4. مدار شکن فشار قوی داخلی 36 کیلو ولت در کجا قابل نصب است؟

این برای تابلو برق متوسط داخلی نصب شده در پست‌ها، نیروگاه‌های صنعتی، سیستم‌های برق شهری، ساختمان‌های تجاری، پروژه‌های انرژی تجدیدپذیر و تاسیسات معدنی مناسب است.

5. آیا می توان مدار شکن را سفارشی کرد؟

بله. راه حل های OEM و سفارشی، از جمله جریان نامی، ولتاژ عملیاتی، کنتاکت های کمکی، ابعاد نصب، لوازم جانبی کنترل و سازگاری تابلو برق با توجه به مشخصات پروژه در دسترس هستند.

6. عمر مفید مکانیکی چقدر است؟

مدار شکن عمر مکانیکی تا10000 چرخه عملیاتی، تضمین عملکرد طولانی مدت قابل اعتماد در حالی که هزینه های تعمیر و نگهداری و جایگزینی را به حداقل می رساند.

7. آیا محصول با استانداردهای بین المللی مطابقت دارد؟

قطع کننده مدار بر اساس استانداردهای قابل اجرا IEC برای قطع کننده مدار خلاء ولتاژ متوسط تولید و آزمایش شده است. گواهینامه های اضافی و الزامات فنی سفارشی را می توان بر اساس مشخصات مشتری یا پروژه ارائه کرد.

8. آیا این مدار شکن را می توان در سیستم های تابلو برق موجود ادغام کرد؟

بله. برای ادغام آسان در تابلوهای مختلف تابلو برق ولتاژ متوسط طراحی شده است. تیم مهندسی ما همچنین می تواند ابعاد نصب سفارشی و پشتیبانی فنی را برای پروژه های مقاوم سازی یا نصب جدید ارائه دهد.
