مدار شکن خلاء 24 کیلوولت جانبی

اینمدار شکن خلاء 24 کیلوولت جانبی(مدل: ZN63A (VS1)-24) یک قطع کننده مدار ولتاژ متوسط ​​داخلی با کارایی بالا است که برای سیستم های برق سه فاز AC 50 هرتز با ولتاژ نامی 24 کیلو ولت طراحی شده است. مکانیزم عملیاتی و قطع کننده خلاء را در یک ساختار فشرده ادغام می کند و حفاظت، سوئیچینگ و کنترل قابل اعتمادی را برای پست ها، نیروگاه ها، تاسیسات صنعتی و سیستم های توزیع برق فراهم می کند. بریکر در دو نسخه ثابت و قابل برداشت برای پاسخگویی به تنظیمات مختلف تابلو در دسترس است.

این قطع کننده مدار با دارا بودن فناوری پیشرفته وقفه خلاء، استقامت مکانیکی بالا و نیازهای تعمیر و نگهداری کم، برای کاربردهایی که شامل عملیات سوئیچینگ مکرر هستند ایده آل است. این به طور گسترده در متالورژی، معدن، کارخانه های شیمیایی، صنایع زغال سنگ، پست های برق، و پروژه های انرژی تجدید پذیر که در آن توزیع ایمن و قابل اعتماد انرژی ضروری است استفاده می شود.

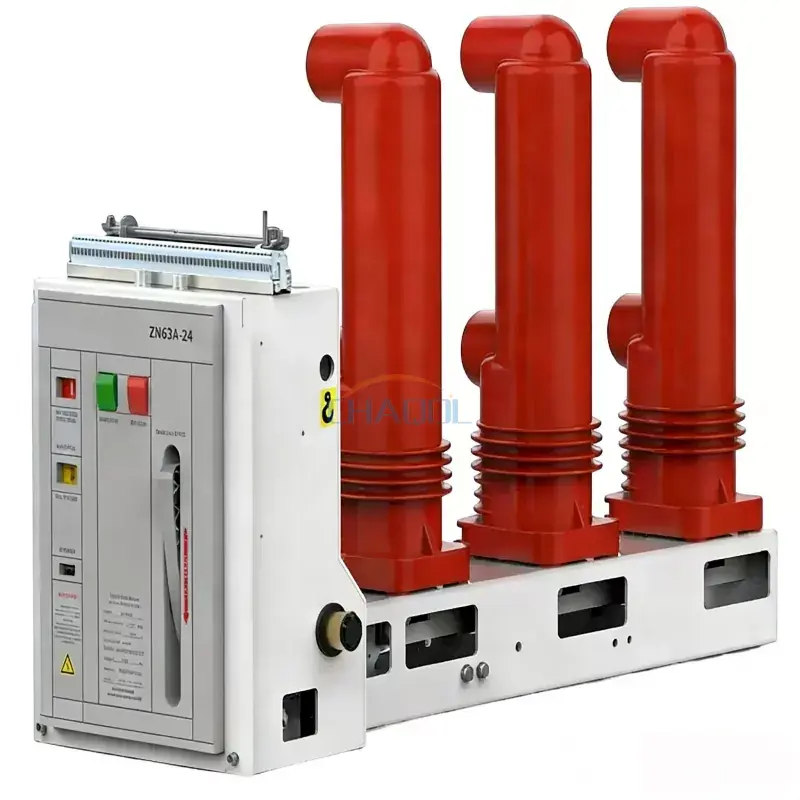

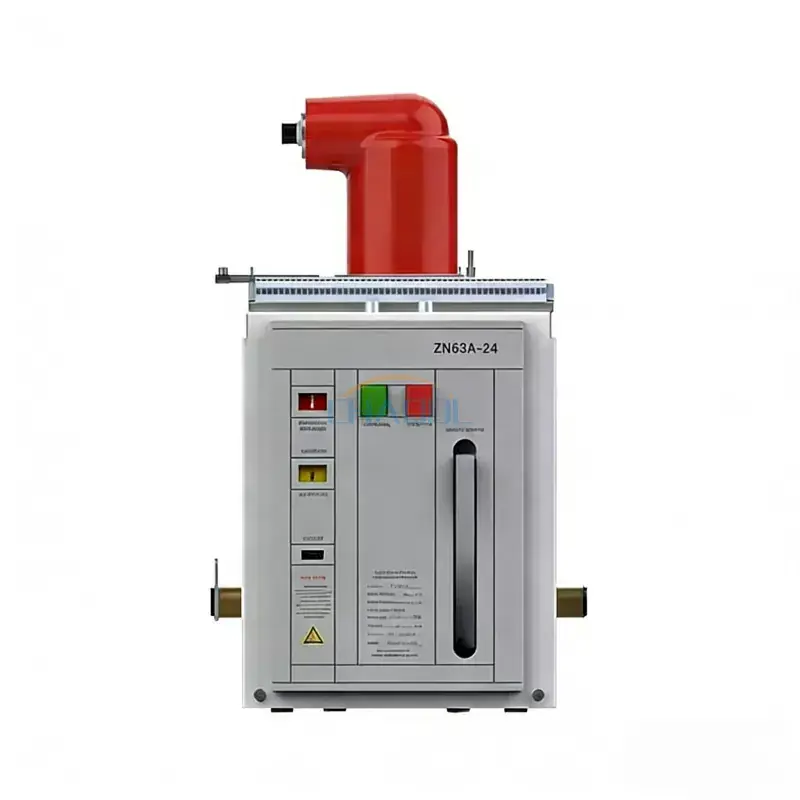

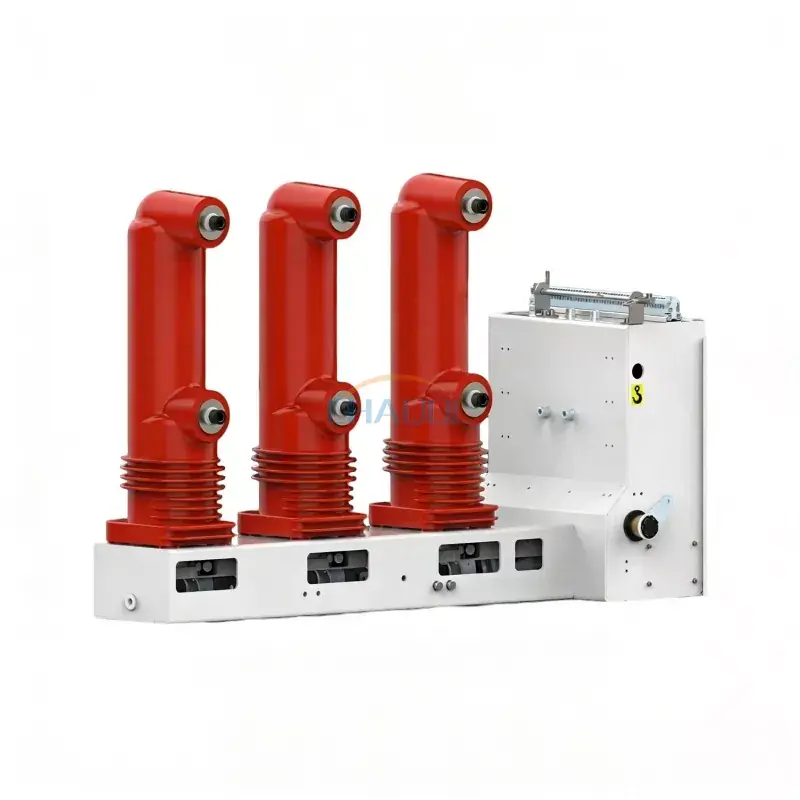

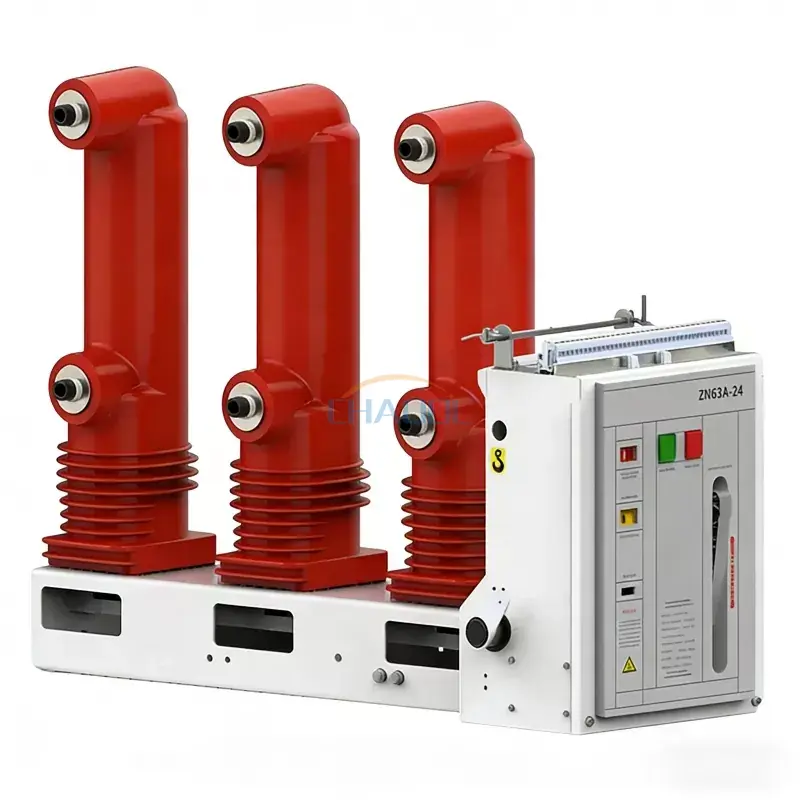

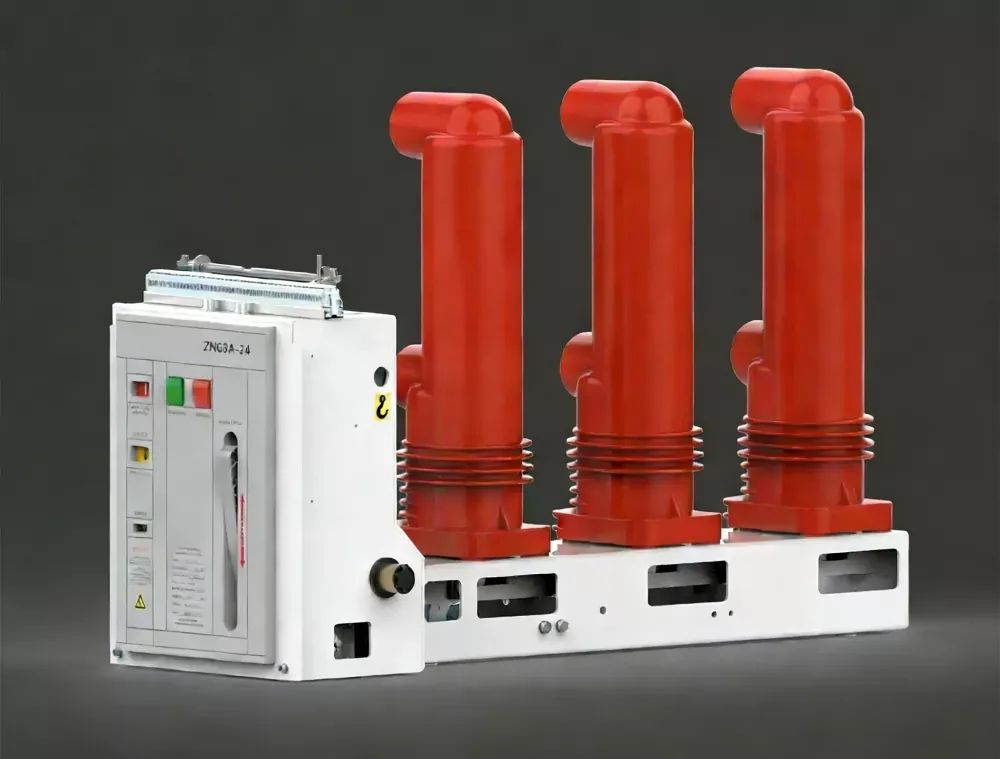

ظاهر محصول

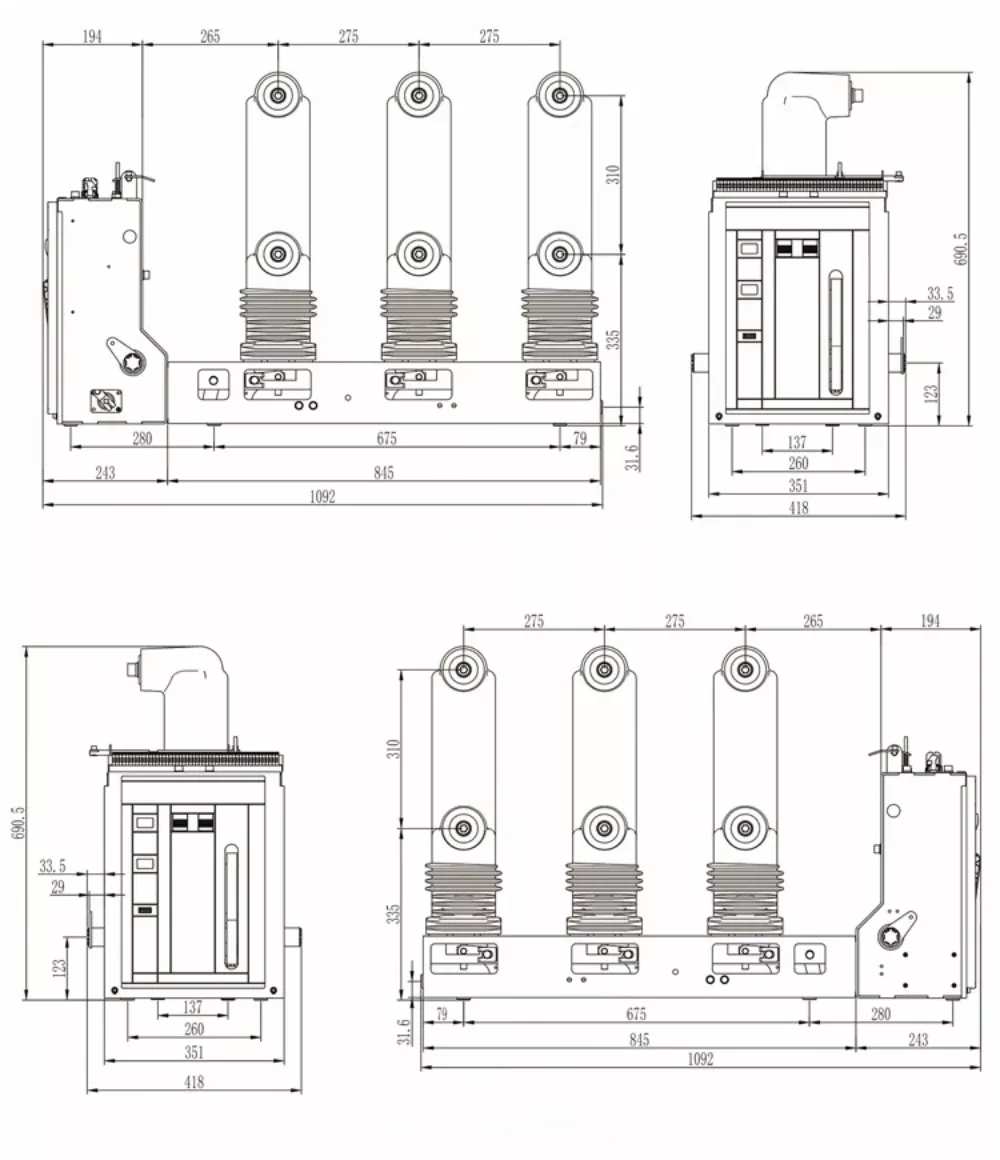

نمودار ابعاد

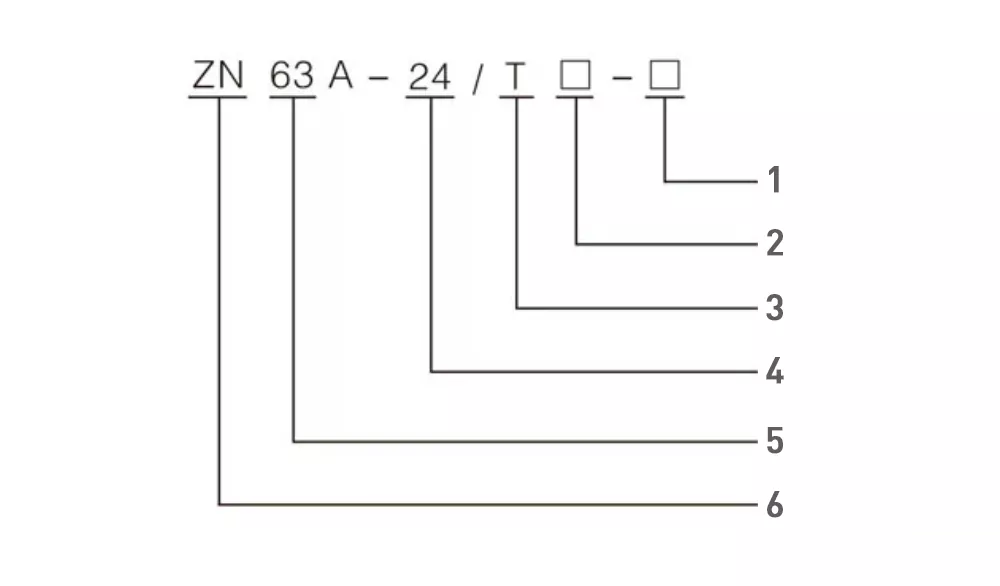

شناسایی مدل

• 1 – جریان قطعی نامی اتصال کوتاه (kA)
• 2 - جریان دارای رتبه (A)
• 3 - مکانیزم عملیاتی
• 4 - ولتاژ نامی (کیلو ولت)
• 5 – سری طراحی
• 6 – مدار شکن خلاء داخلی

ویژگی های محصول

• مکانیزم عملیاتی یکپارچه نصب شده جانبی با طراحی فشرده و انتقال قابل اعتماد.
• قطع کننده خلاء با کارایی بالا با کنتاکت های مس-کروم قابلیت خاموش کردن قوس عالی و عمر الکتریکی طولانی را تضمین می کند.
• مکانیزم عملکرد فنر به صورت افقی از شارژ دستی و موتور پشتیبانی می کند.
• اینمدار شکن خلاء 24 کیلوولت جانبیمی توان آن را به صورت نوع ثابت یا قابل برداشت متناسب با سیستم های تابلو برق نصب کرد.
• استحکام عایق دی الکتریک بالا، برش جریان کم و عملکرد عالی در قطع اتصال کوتاه.
• عایق اپوکسی جامد مقاومت فوق العاده ای در برابر رطوبت، اشعه ماوراء بنفش، تغییرات دما، پیری و آلودگی ایجاد می کند.
• عمر مکانیکی تا 10000 عملیات، آن را برای برنامه های سوئیچینگ مکرر مناسب می کند.
• از رله های حفاظتی هوشمند و سیستم های اتوماسیون پست پشتیبانی می کند.

پارامترهای فنی

طراحی سازه

قطع کننده مدار یک ساختار قطب سه فاز مجهز به یک قطع کننده خلاء شیشه ای یا سرامیکی مهر و موم شده مرکزی را اتخاذ می کند. تماس‌های مس-کروم و فناوری میدان مغناطیسی طولی به طور موثر فرسایش تماسی را کاهش می‌دهند و در عین حال بازیابی دی الکتریک را بهبود می‌بخشند و عملکرد را قطع می‌کنند. مکانیزم عملکرد فنر یکپارچه عملیات باز و بسته شدن پایدار را با حداقل تعمیر و نگهداری در طول عمر خود ارائه می دهد.

بسته به نیازهای کاربردی، قطب ها را می توان با استفاده از عایق رزین اپوکسی با استحکام بالا یا عایق با روکش لاستیکی سیلیکونی تولید کرد که مقاومت بالایی در برابر رطوبت، تراکم، قرار گرفتن در معرض اشعه ماوراء بنفش و محیط های صنعتی خشن ایجاد می کند.

برنامه های کاربردی

اینمدار شکن خلاء 24 کیلوولت جانبیبه طور گسترده در سیستم های توزیع ولتاژ متوسط ​​که نیاز به حفاظت قابل اعتماد، عملیات مکرر و عمر طولانی دارند استفاده می شود.

• نیروگاه ها
• پست های برق
• سیستم های توزیع برق صنعتی
• عملیات معدن
• کارخانه های متالورژی
• تاسیسات فرآوری شیمیایی
• صنعت زغال سنگ
• پروژه های انرژی های تجدیدپذیر
• شبکه های برق تجاری و شهری
• پست های هوشمند و سیستم های اتوماسیون

محیط عملیاتی

• دمای محیط: -15 درجه سانتی گراد تا +40 درجه سانتی گراد
• ارتفاع نصب: تا 1000 متر (ارتفاعات بالاتر در صورت درخواست موجود است)
• حداکثر شدت لرزه ای: 8 درجه
• رطوبت نسبی: میانگین روزانه ≤95%، میانگین ماهانه ≤90%
• مناسب برای محیط های عاری از خطرات آتش سوزی، خطرات انفجار، آلودگی شدید، گازهای خورنده و لرزش بیش از حد.

اصل کار

اینمدار شکن خلاء 24 کیلوولت جانبیاز یک قطع کننده خلاء مهر و موم شده به عنوان رسانه خاموش کننده قوس استفاده می کند. هنگامی که جریان خطا رخ می دهد، کنتاکت ها به سرعت از هم جدا می شوند و محفظه خلاء تقریباً فورا قوس الکتریکی را خاموش می کند و ایزوله سریع خطا با حداقل سایش تماس را فراهم می کند. همراه با مکانیسم عملکرد فنر، بریکر عملکرد سوئیچینگ قابل اعتماد، ظرفیت قطعی بالا و پایداری عملیاتی طولانی مدت را ارائه می دهد.

چرا این مدار شکن خلاء را انتخاب کنید؟

• طراحی فشرده یکپارچه در کناره
• عمر طولانی الکتریکی و مکانیکی
• ساخت و ساز سازگار با تعمیر و نگهداری
• عملکرد عایق عالی
• عملکرد قابل اعتماد در شرایط سوئیچینگ مکرر
• مناسب برای تابلو برق ثابت و قابل برداشت
• سازگار با سیستم های حفاظتی و اتوماسیون هوشمند

سوالات متداول

مدار شکن خلاء 24 کیلوولت جانبی برای چه مواردی استفاده می شود؟

برای کلیدزنی، حفاظت و کنترل تجهیزات الکتریکی فشار متوسط ​​در پست‌ها، کارخانه‌های صنعتی، سیستم‌های توزیع برق و شبکه‌های برق تجاری استفاده می‌شود.

مزایای قطع کننده مدار خلاء چیست؟

قطع کننده های مدار خلاء وقفه قوس عالی، نیاز به تعمیر و نگهداری کم، عمر طولانی، قابلیت اطمینان عملیاتی بالا و عملکرد سازگار با محیط زیست بدون روغن یا گاز SF6 را ارائه می دهند.

آیا این کلید را می توان در تابلو برق قابل برداشت نصب کرد؟

بله. این در هر دو پیکربندی نصب شده و قابل برداشت موجود است، که امکان ادغام انعطاف پذیر در مجموعه های مختلف تابلو برق را فراهم می کند.

کدام صنایع معمولا از این محصول استفاده می کنند؟

این به طور گسترده ای در تولید برق، پست ها، متالورژی، معدن، فرآوری شیمیایی، صنایع زغال سنگ، تاسیسات انرژی های تجدیدپذیر و سیستم های توزیع برق صنعتی استفاده می شود.
