مدار شکن داخلی 12 کیلو ولتی قابل برداشت

Model:ZN63A(VS1)-12

قطع کننده مدار داخلی 12 کیلو ولتی قابل برداشت از سری محصولات پرفروش شرکت Anqiang Power می باشد. برای تابلو برق داخلی با AC سه فاز 50 هرتز و ولتاژ نامی 12 کیلو ولت مناسب است. به طور کلی برای کنترل و حفاظت از شرکت های صنعتی و معدنی، نیروگاه ها و پست ها و تاسیسات الکتریکی استفاده می شود و همچنین برای کاربردهایی که نیاز به عملیات مکرر دارند مناسب است.

ارسال استعلام

توضیحات محصول

اینمدار شکن داخلی 12 کیلو ولتی قابل برداشت(مدل: ZN63(VS1)-12) یک قطع کننده مدار خلاء ولتاژ متوسط با کارایی بالا است که برای سیستم های توزیع برق سه فاز AC 50 هرتز طراحی شده است. دارای مکانیزم عملکرد یکپارچه و بدنه شکن است که ساختار فشرده، عملکرد سوئیچینگ عالی و عمر طولانی را ارائه می دهد. بریکر می تواند به عنوان یک واحد قابل برداشت نصب شود و کاملاً با KYN28 و سایر سیستم های سوئیچ ولتاژ متوسط سازگار است.

طراحی شده با تکنولوژی پیشرفته وقفه خلاء،مدار شکن داخلی 12 کیلو ولتی قابل برداشتضمن پشتیبانی از عملیات سوئیچینگ مکرر، محافظت قابل اعتمادی را در برابر اضافه بار و اتصال کوتاه ارائه می دهد. این به طور گسترده در پست‌ها، تأسیسات صنعتی، ساختمان‌های تجاری، نیروگاه‌ها، عملیات معدنی و پروژه‌های زیربنایی که در آن حفاظت ولتاژ متوسط قابل اعتماد مورد نیاز است، استفاده می‌شود.

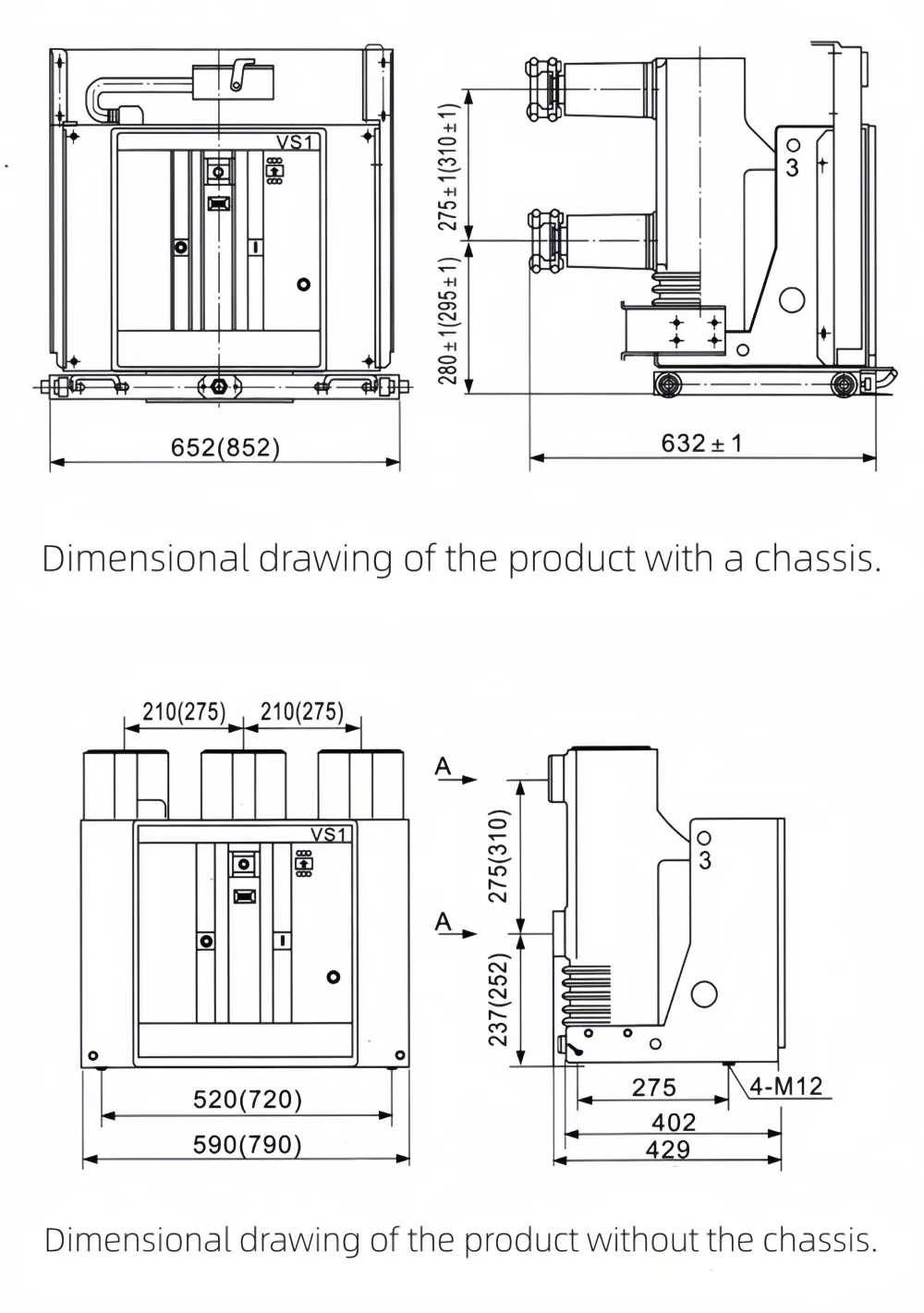

ابعاد محصول

12kV Withdrawable Indoor Circuit Breaker

ویژگی های محصول

مکانیزم عملکرد یکپارچه و بدنه شکن برای نصب فشرده.
فناوری قطع کننده خلاء خاموش شدن سریع قوس، تعمیر و نگهداری کم و عمر الکتریکی طولانی را تضمین می کند.
مونتاژ قطب کاملاً محصور شده عملکرد بدون نیاز به تعمیر و نگهداری و قابلیت اطمینان عایق را افزایش می دهد.
پشتیبانی از تنظیمات نصب ثابت و قابل برداشت برای ادغام تابلو برق انعطاف پذیر.
استقامت مکانیکی بالا با حداکثر 10000 سیکل عملیاتی.
مناسب برای عملیات سوئیچینگ مکرر در محیط های صنعتی پر تقاضا.
عملکرد عایق عالی و استحکام دی الکتریک پایدار.
سازگار با KYN28 و سایر تابلوهای برق با روکش فلزی ولتاژ متوسط.

پارامترهای فنی

ولتاژ نامی	12 کیلو ولت / 17.5 کیلو ولت
فرکانس رتبه بندی شده	50 هرتز
ولتاژ مقاومت در برابر ضربه رعد و برق	75 کیلو ولت
ولتاژ مقاومت فرکانس برق (1 دقیقه)	42 کیلو ولت
جریان رتبه بندی شده	630A / 1250A
جریان قطعی نامی اتصال کوتاه	20kA / 25kA
جریان ایجاد کننده اتصال کوتاه نامی	50kA / 63kA
جریان مقاومت کوتاه مدت دارای رتبه بندی	20 کیلو آمپر / 4 ثانیه
عملیات قطع اتصال کوتاه	30 بار
زندگی مکانیکی	10000 عملیات
ولتاژ ذخیره انرژی	AC220V / AC110V / DC220V / DC110V
زمان بسته شدن	35-70 میلی‌ثانیه
زمان افتتاحیه	20-50 میلی ثانیه
میانگین سرعت بسته شدن	0.5-0.8 متر بر ثانیه
میانگین سرعت باز شدن	0.9-1.2 متر بر ثانیه
تماس با گپ	11±1 میلی متر
با Overtravel تماس بگیرید	0.5±3.5 میلی متر
تماس با Bounce Time	≤2 میلی‌ثانیه

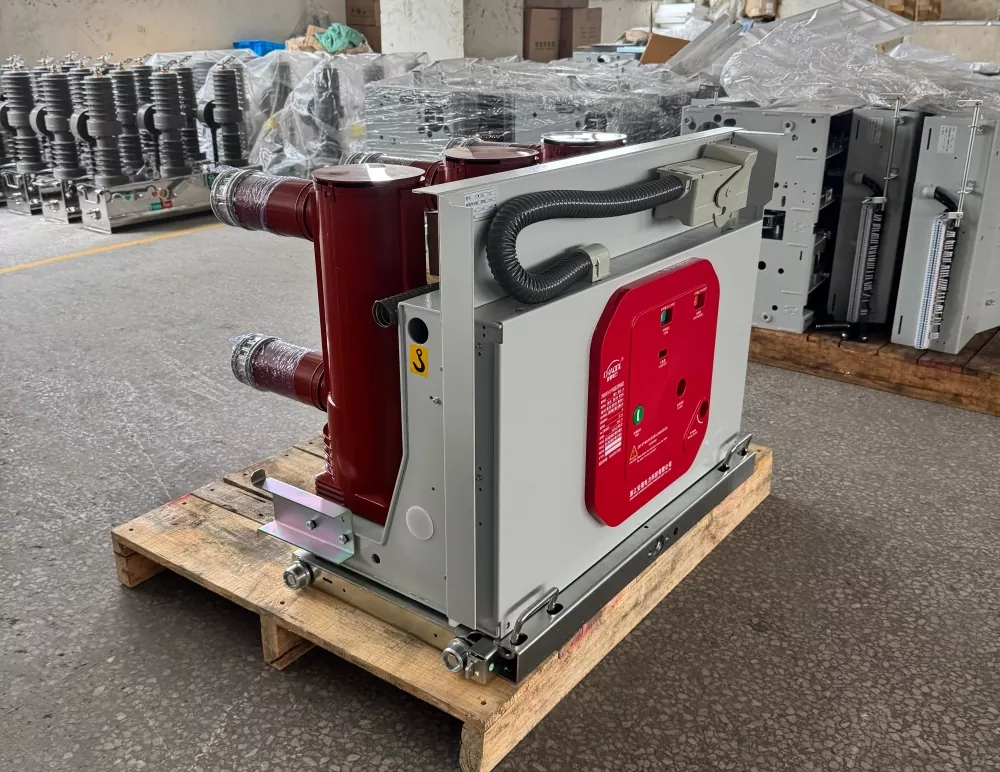

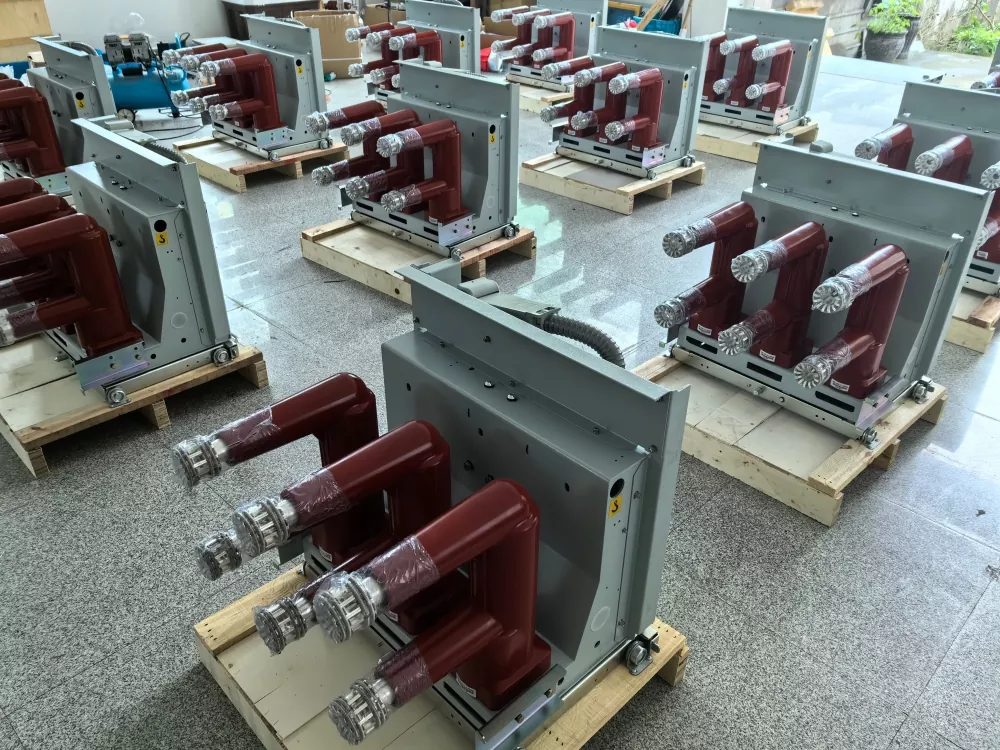

عکس های واقعی محصول

12kV Withdrawable Indoor Circuit Breaker

ویژگی های ساختاری

شکن یک ساختار مدولار را اتخاذ می کند که مکانیسم عملیاتی را با قطع کننده خلاء یکپارچه می کند و فضای نصب را کاهش می دهد و در عین حال پایداری عملیاتی را بهبود می بخشد. قطع کننده خلاء مهر و موم شده به طور موثر تعمیر و نگهداری مرتبط با قوس الکتریکی را حذف می کند و عملکرد عایق عالی را در طول عمر خود ارائه می دهد.

طراحی قابل برداشت آن امکان تعویض سریع و تعمیر و نگهداری راحت را بدون تأثیر بر کل مجموعه تابلو برق فراهم می کند و به کاهش زمان خرابی و هزینه های تعمیر و نگهداری در سیستم های توزیع ولتاژ متوسط کمک می کند.

برنامه های کاربردی

اینمدار شکن داخلی 12 کیلو ولتی قابل برداشتبه طور گسترده در سیستم های الکتریکی ولتاژ متوسط که نیاز به حفاظت قابل اعتماد و عملیات سوئیچینگ مکرر دارند، استفاده می شود.

تابلو برق ولتاژ متوسط (سری KYN28)
پست های تاسیساتی
نیروگاه ها
تاسیسات تولید صنعتی
عملیات معدن
کارخانه های متالورژی
تاسیسات فرآوری شیمیایی
ساختمان های تجاری
پروژه های انرژی های تجدیدپذیر
شبکه های توزیع برق

محیط عملیاتی

دمای محیط: -10 درجه سانتی گراد تا +40 درجه سانتی گراد (نگهداری تا -30 درجه سانتی گراد)
ارتفاع نصب: تا 1000 متر (ارتفاع بالاتر در صورت درخواست موجود است)
حداکثر شدت لرزه ای: 8 درجه
مناسب برای محیط های عاری از خطرات آتش سوزی، خطر انفجار، گازهای خورنده، آلودگی شدید و لرزش بیش از حد.

چرا این محصول را انتخاب کنید؟

طراحی جمع و جور قابل برداشت برای نگهداری آسان
فناوری قطع کننده خلاء بدون نیاز به تعمیر و نگهداری
عمر طولانی مکانیکی و الکتریکی
عملکرد عایق و سوئیچینگ قابل اعتماد
مناسب برای عملیات سوئیچینگ مکرر
سازگار با تابلو برق متوسط جریان اصلی
هزینه نگهداری کم و قابلیت اطمینان عملیاتی بالا

سوالات متداول

مدار شکن داخلی 12 کیلو ولتی چیست؟

این یک قطع کننده مدار خلاء ولتاژ متوسط است که برای محافظت و کنترل تجهیزات الکتریکی با قطع جریان اضافه بار و اتصال کوتاه در سیستم های توزیع برق داخلی طراحی شده است.

آیا می توان از این بریکر با تابلو برق KYN28 استفاده کرد؟

بله. کاملاً با تابلو برق با روکش فلزی KYN28 و سایر سیستم‌های تابلو برق ولتاژ متوسط مشابه سازگار است.

مزایای طراحی قابل برداشت چیست؟

ساختار قابل برداشت امکان تعویض سریع، تعمیر و نگهداری آسان تر، کاهش زمان از کار افتادگی و بهبود ایمنی عملیاتی را در مقایسه با بریکرهای نصب شده ثابت می دهد.

آیا این بریکر برای تعویض مکرر مناسب است؟

بله. با عمر مکانیکی تا 10000 عملیات و فناوری قطع کننده خلاء بادوام، برای کاربردهایی طراحی شده است که نیاز به تعویض مکرر دارند.

کدام صنایع معمولا از این محصول استفاده می کنند؟

به طور گسترده ای در پست ها، نیروگاه ها، تاسیسات صنعتی، معدن، متالورژی، فرآوری شیمیایی، پروژه های زیرساختی و سیستم های توزیع برق تجاری استفاده می شود.
