مدار شکن پست 40.5 کیلوولت با ترانسفورماتور جریان

قطع کننده مدار 40.5KV پستی ZW7-40.5 با ترانسفورماتور جریان یک مدارشکن با ولتاژ بالا در فضای باز است که برای پست ها، نیروگاه ها، تاسیسات صنعتی و شبکه های توزیع برق شهری یا روستایی طراحی شده است. این دستگاه یک قطع کننده خلاء با کارایی بالا را با ترانسفورماتورهای جریان یکپارچه ترکیب می کند تا عملکردهای سوئیچینگ، حفاظت، اندازه گیری و کنترل قابل اعتماد را برای سیستم های الکتریکی با ولتاژ متوسط ​​و بالا ارائه دهد.

مدار شکن دارای یک عایق چینی فوقانی است که مخزن خلاء را در خود جای می دهد و یک عایق پشتیبانی چینی پایینی که استحکام مکانیکی و عملکرد عایق عالی را تضمین می کند. ترانسفورماتورهای جریان خارجی نظارت دقیق جریان و هماهنگی حفاظت را در عین سادگی عملیات نصب و نگهداری را امکان پذیر می کنند.

این قطع کننده مدار خلاء 40.5KV که برای خدمات طولانی مدت در فضای باز طراحی شده است، عملکرد آب بندی عالی، مقاومت قوی در برابر پیری، قدرت دی الکتریک برتر و سازگاری محیطی فوق العاده را ارائه می دهد. فناوری وقفه خلاء آن خطرات آتش سوزی و انفجار را از بین می برد و در عین حال عمر طولانی برقی و مکانیکی را ارائه می دهد.

سری ZW7 که در درجه بندی های ولتاژ 33KV، 35KV و 40.5KV موجود است، به طور گسترده برای سوئیچینگ جریان بار، حفاظت از اضافه بار، قطع اتصال کوتاه و ایزوله سازی سیستم در شبکه های انتقال و توزیع استفاده می شود.

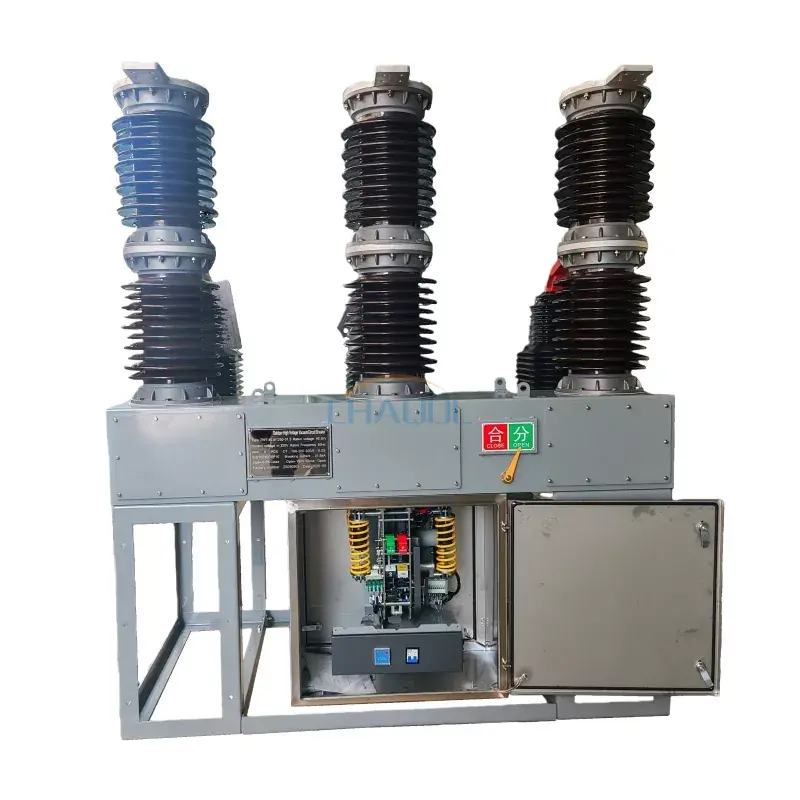

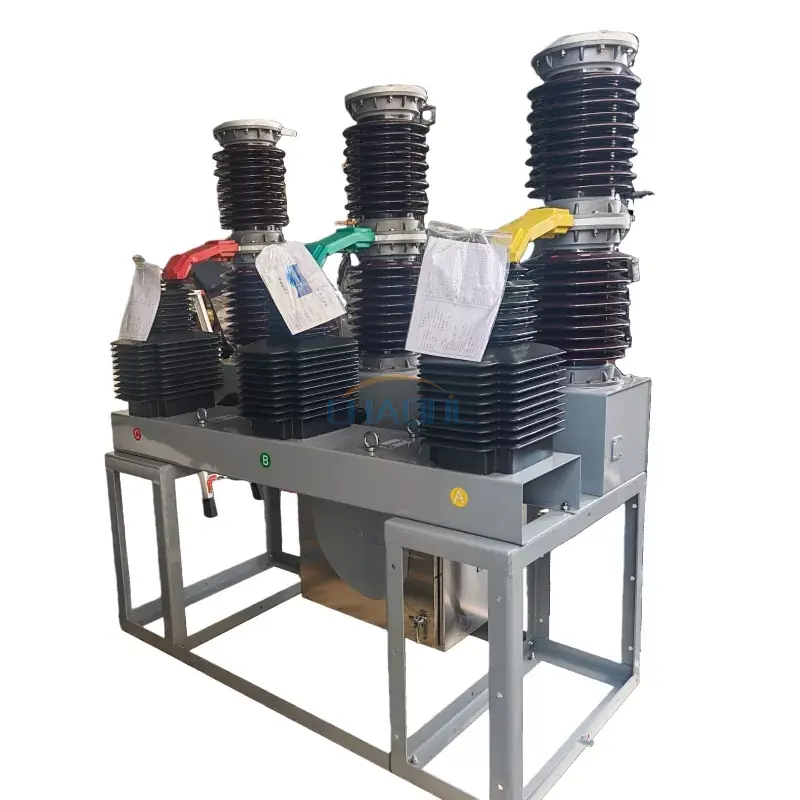

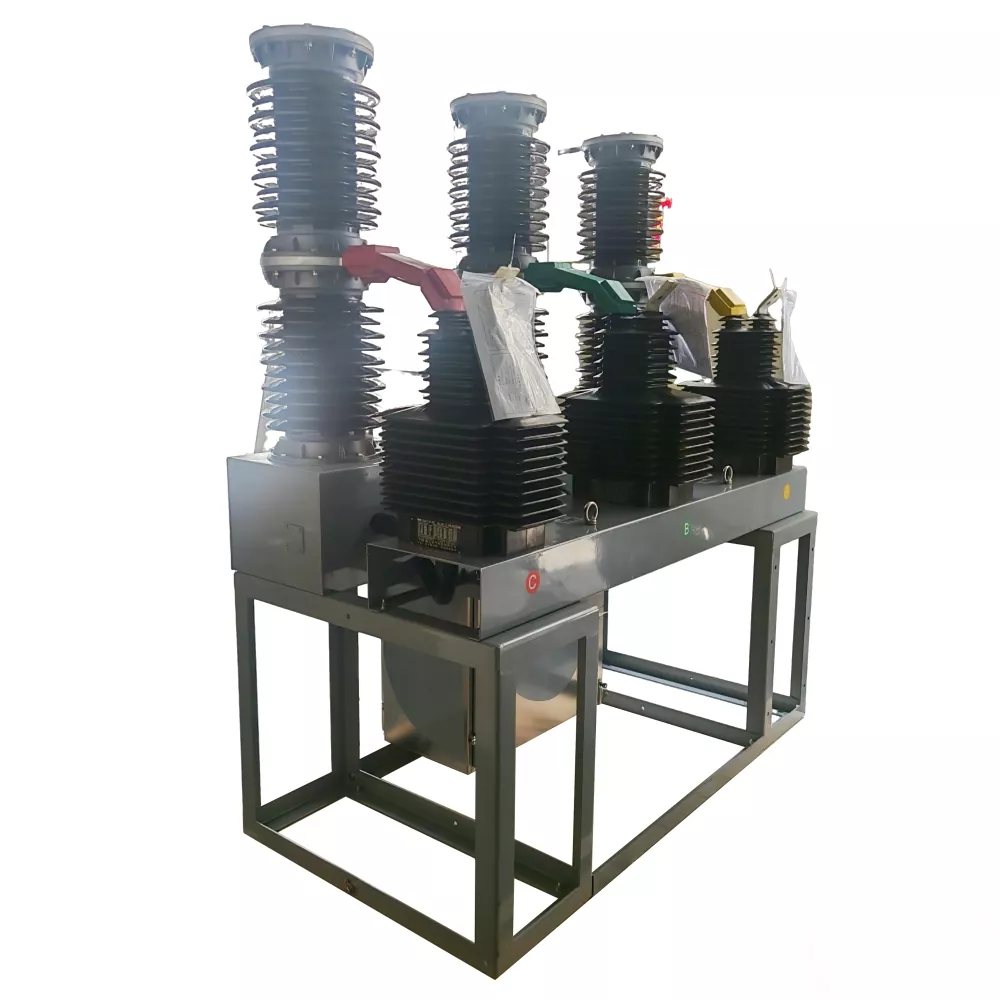

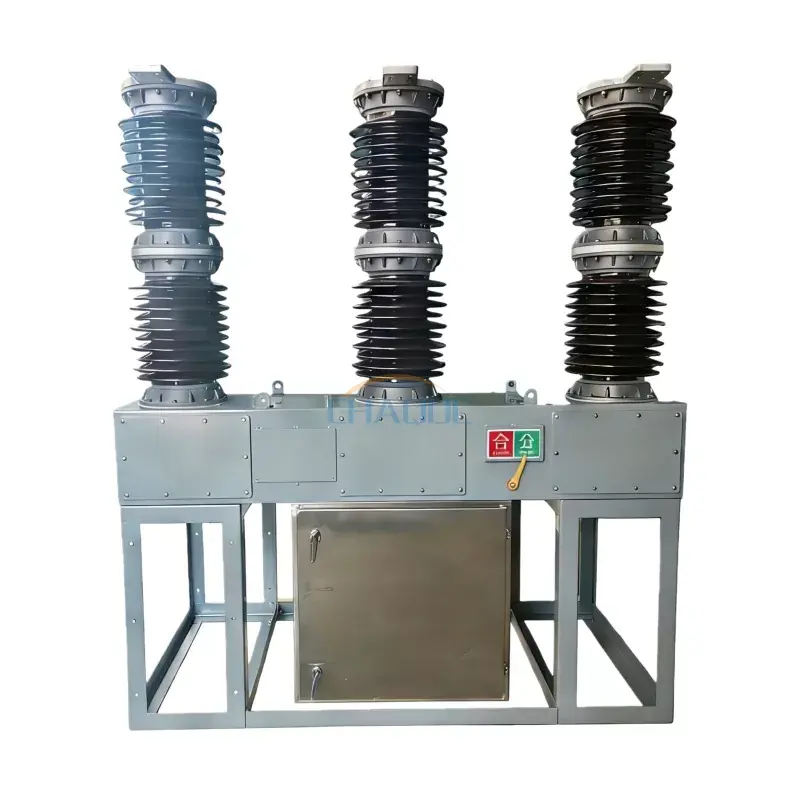

نمودار ظاهر محصول

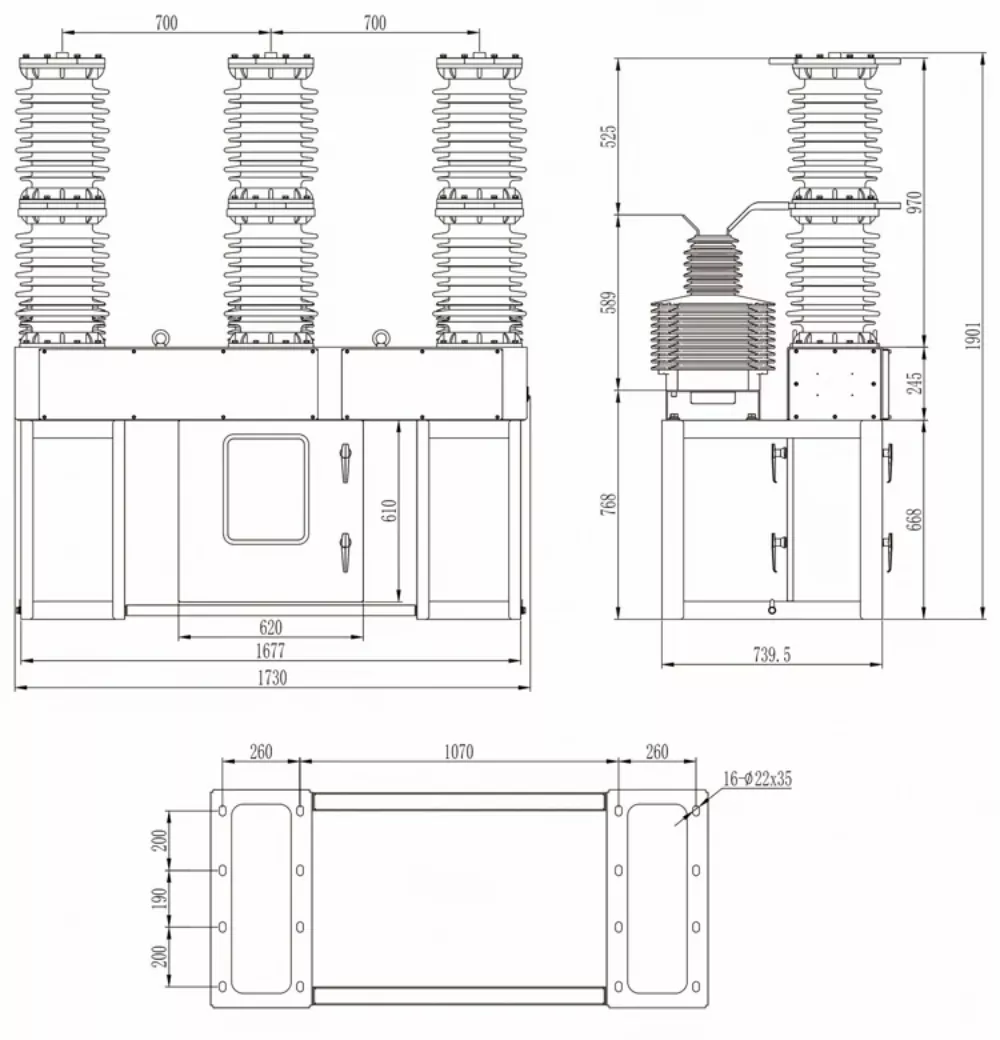

طراحی ابعاد

پارامترهای فنی

ویژگی های محصول

• فناوری پیشرفته وقفه خلاء خاموشی قوس قابل اعتماد و جداسازی خطا را تضمین می کند.
• ترانسفورماتورهای جریان یکپارچه عملکردهای اندازه گیری، نظارت و حفاظت دقیق را ارائه می دهند.
• مناسب برای سیستم های توزیع ولتاژ متوسط ​​و فشار قوی 33 کیلو ولت، 35 کیلو ولت و 40.5 کیلو ولت.
• عایق های چینی با استحکام بالا عملکرد عایق عالی و پایداری مکانیکی را ارائه می دهند.
• طراحی قطع کننده خلاء مهر و موم شده عمر طولانی و حداقل نیازهای تعمیر و نگهداری را ارائه می دهد.
• مقاومت عالی در برابر پیری، رطوبت، آلودگی و محیط های خشن در فضای باز.
• از عملیات دستی و موتوری برای یکپارچه سازی سیستم انعطاف پذیر پشتیبانی می کند.
• ساختار ترانسفورماتور جریان مستقل بازرسی، کالیبراسیون، جایگزینی و نگهداری را ساده می کند.
• ظرفیت قطع اتصال کوتاه بالا تا 31.5KA حفاظت قابل اعتماد سیستم قدرت را تضمین می کند.
• بدون روغن، بدون خطر انفجار، و عملیات سازگار با محیط زیست.

برنامه های کاربردی

قطع کننده مدار 40.5 کیلو ولت پست با ترانسفورماتور جریان به طور گسترده در سیستم های برق ولتاژ متوسط ​​و ولتاژ بالا استفاده می شود که نیاز به سوئیچینگ، حفاظت و عملکردهای کنترل قابل اعتماد دارند.

• پست های برق
• شبکه های انتقال و توزیع برق
• پروژه های شبکه آب و برق
• نیروگاه های برق آبی
• نیروگاه های حرارتی
• سیستم های تولید برق بادی
• پروژه های انرژی خورشیدی
• تاسیسات معدنی و متالورژی
• کارخانه های تولید صنعتی
• سیستم های تامین برق راه آهن و حمل و نقل
• شبکه های توزیع برق شهری و روستایی

مزایای فنی

در مقایسه با کلیدهای مدار روغن سنتی و قطع کننده های مدار SF6، مدار شکن خلاء فضای باز ZW7-40.5 قابلیت اطمینان عملیاتی بالاتر، نیازهای تعمیر و نگهداری کاهش یافته و عمر طولانی تر را ارائه می دهد. قطع کننده خلاء به طور موثر قوس های داخل یک محفظه خلاء مهر و موم شده را خاموش می کند، فرسایش تماس را به حداقل می رساند و عملکرد سوئیچینگ را بهبود می بخشد.

طراحی ترانسفورماتور جریان یکپارچه از حفاظت دقیق رله، نظارت بر خطا، اندازه‌گیری جریان و اتوماسیون سیستم پشتیبانی می‌کند و آن را به یک راه‌حل ایده‌آل برای شبکه‌های هوشمند مدرن و برنامه‌های توزیع برق تبدیل می‌کند.

با استحکام دی الکتریک عالی، استقامت مکانیکی بالا و عملکرد پایدار در شرایط محیطی سخت، مدار شکن خلاء 40.5KV یک انتخاب ارجح برای شرکت های برق، پیمانکاران EPC و پروژه های زیرساخت الکتریکی در سراسر جهان است.

سوالات متداول

کلید خلاء 40.5 کیلوولت برای چه مواردی استفاده می شود؟

مدارشکن خلاء 40.5KV برای حفاظت و کنترل سیستم های برق فشار متوسط ​​و فشار قوی با قطع جریان بار، جریان اضافه بار و جریان خطای اتصال کوتاه در پست ها و شبکه های توزیع برق استفاده می شود.

چرا ترانسفورماتور جریان با قطع کننده مدار یکپارچه شده است؟

ترانسفورماتور جریان یکپارچه اندازه گیری دقیق جریان، ورودی رله حفاظتی، نظارت بر خطا و عملکردهای کنترل اتوماسیون را فراهم می کند و ایمنی کلی سیستم و راندمان عملیاتی را بهبود می بخشد.

مزایای قطع کننده مدار خلاء چیست؟

کلیدهای مدار خلاء خاموش شدن سریع قوس، عمر طولانی، نیازهای تعمیر و نگهداری کم، قابلیت اطمینان بالا، سازگاری با محیط زیست و عملکرد الکتریکی برتر را در مقایسه با فناوری های معمولی ارائه می دهند.

آیا می توان مدار شکن ZW7-40.5 را در فضای باز نصب کرد؟

بله. مدار شکن خلاء فضای باز ZW7-40.5 به طور خاص برای نصب در فضای باز طراحی شده است و می تواند در شرایط مختلف محیطی از جمله نوسانات دما، رطوبت و آلودگی مقاومت کند.

کدام صنایع معمولاً از کلیدهای مدار 40.5 کیلوولت پست استفاده می کنند؟

این قطع کننده های مدار به طور گسترده در تاسیسات، پست ها، نیروگاه های تولید برق، پروژه های انرژی تجدیدپذیر، عملیات معدن، تاسیسات صنعتی، زیرساخت های حمل و نقل و سیستم های توزیع برق در مقیاس بزرگ استفاده می شود.
