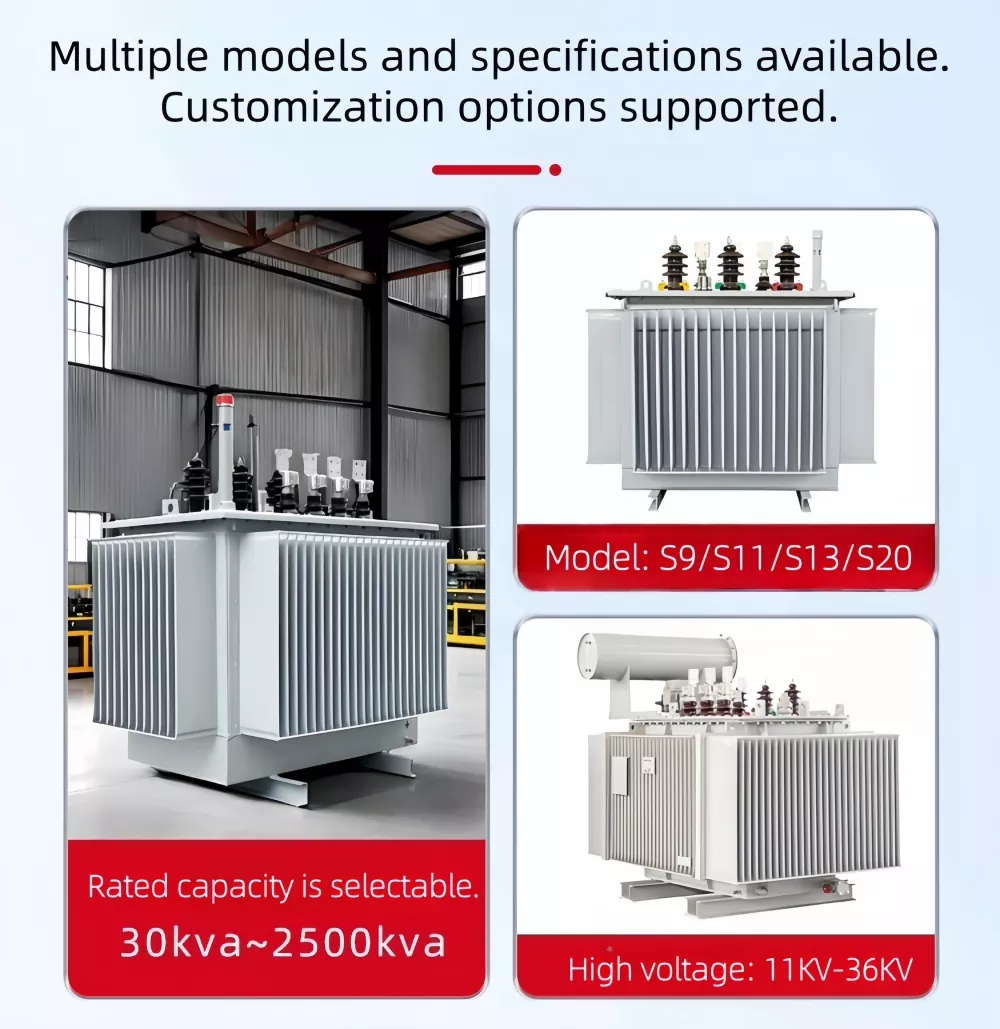

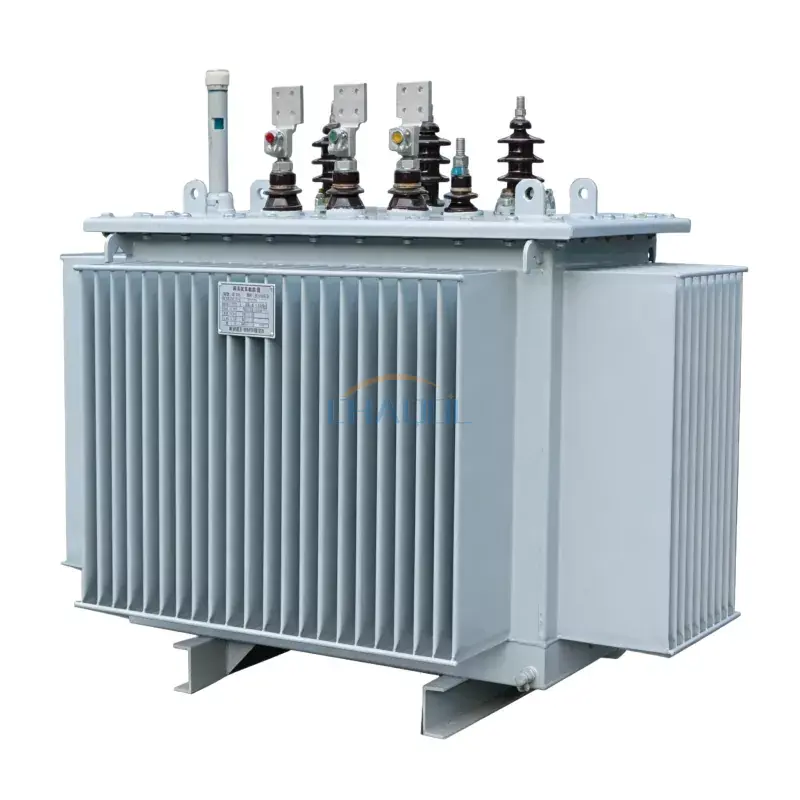

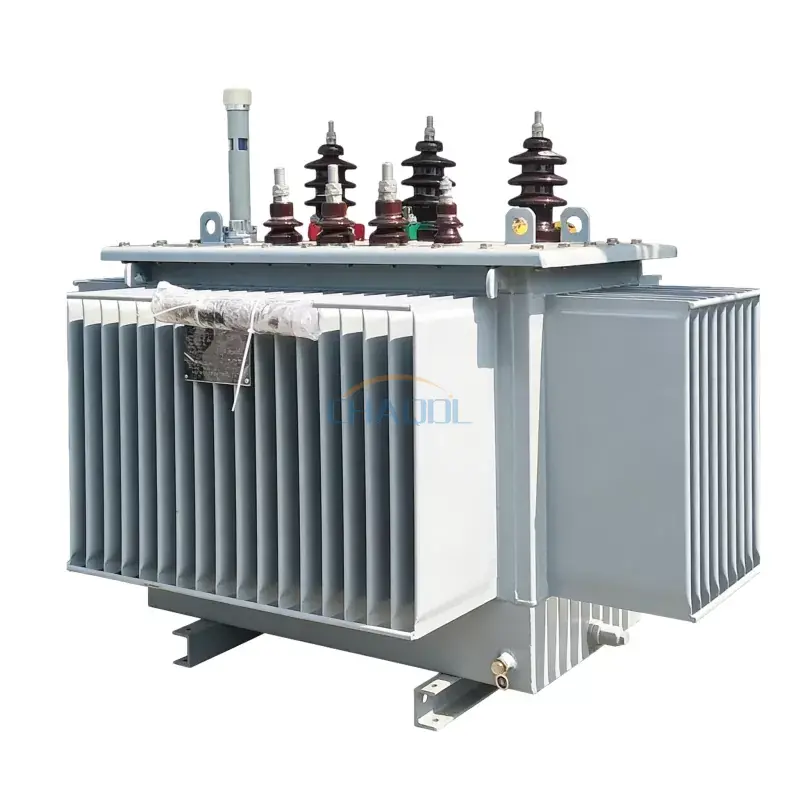

اینترانسفورماتور 11 کیلو ولت غوطه ور در روغن(S11-M-(30-2500)) یک ترانسفورماتور توزیع سه فاز است که برای شبکه های توزیع برق قابل اعتماد در فضای باز و داخلی طراحی شده است. این یک ساختار کاملاً مهر و موم شده غوطه ور در روغن با عملکرد خنک کننده با راندمان بالا اتخاذ می کند و عملکرد پایدار را در شرایط بار طولانی مدت تضمین می کند.
ساخته شده با هسته فولادی سیلیکونی نورد سرد و سیم‌پیچ‌های مسی بدون اکسیژن، مقاومت قوی در برابر اتصال کوتاه، اتلاف انرژی کم و عملکرد عالی تنظیم ولتاژ را ارائه می‌دهد و آن را برای سیستم‌های برق صنعتی، شهری و زیرساختی مناسب می‌سازد.
در سیستم های شبکه مدرن،ترانسفورماتور 11 کیلو ولت غوطه ور در روغنبه طور گسترده ای برای تعادل بین کارایی هزینه و قابلیت اطمینان عملیاتی، به ویژه در پست های فضای باز و شبکه های برق صنعتی انتخاب شده است.
پارامترهای عملکرد ترانسفورماتور غوطه ور روغنی 10/11KV نوع S11.
|
ظرفیت نامی (kVA) |
ترکیب ولتاژ (کیلو ولت) |
تلفات بدون بار (W) |
کاهش بار (W) |
جریان بدون بار (%) |
امپدانس اتصال کوتاه (%) |
|
|
فشار بالا |
فشار کم |
|||||
|
30 |
6 6.3 10 10.5 11 |
0.4 |
100 |
630/600 |
2.3 |
4.0 |
|
50 |
130 |
910/870 |
2.0 |
|||
|
63 |
150 |
1090/1040 |
1.9 |
|||
|
80 |
180 |
1310/1250 |
1.9 |
|||
|
100 |
200 |
1580/1500 |
1.8 |
|||
|
125 |
240 |
1890/1800 |
1.7 |
|||
|
160 |
280 |
2310/2200 |
1.6 |
|||
|
200 |
340 |
2730/2600 |
1.5 |
|||
|
250 |
400 |
3200/3050 |
1.4 |
|||
|
315 |
480 |
3830/3650 |
1.4 |
|||
|
400 |
570 |
4520/4300 |
1.3 |
|||
|
500 |
680 |
5410/5100 |
1.2 |
|||
|
630 |
810 |
6200 |
1.1 |
4.5 |
||
|
800 |
980 |
7500 |
1.0 |
|||
|
1000 |
1150 |
10300 |
1.0 |
|||
|
1250 |
1360 |
12800 |
0.9 |
|||
|
1600 |
1640 |
14500 |
0.8 |
|||
|
2000 |
2280 |
17820 |
0.6 |
5.0 |
||
|
2500 |
2700 |
20700 |
0.6 |
|||
در مقایسه با راه حل های استاندارد بازار،ترانسفورماتور 11 کیلو ولت غوطه ور در روغنعملکرد متعادل تری در کارایی، دوام و کنترل هزینه چرخه عمر ارائه می دهد.
|
مورد مقایسه |
ترانسفورماتور غوطه ور روغن S11 ما |
ترانسفورماتور S9 استاندارد |
ترانسفورماتور نوع خشک |
|
مواد اصلی |
فولاد سیلیکونی نورد سرد |
فولاد سیلیکونی معمولی |
فولاد سیلیکونی / رزین اپوکسی |
|
از دست دادن انرژی |
تلفات بدون بار کمتر |
ضرر بیشتر |
ضرر متوسط تا زیاد |
|
روش خنک کننده |
خنک کننده طبیعی روغن |
خنک کننده روغن |
خنک کننده هوا |
|
عمر خدمات |
عمر طولانی |
متوسط |
متوسط |
|
تعمیر و نگهداری |
هزینه نگهداری کم |
متوسط |
نگهداری بالاتر در محیط های گرد و غبار |
اینترانسفورماتور 11 کیلو ولت غوطه ور در روغنبه طور گسترده در شبکه‌های برق روستایی، کارخانه‌های صنعتی، عملیات معدن، مجتمع‌های تجاری و پست‌های برق که نیاز به تبدیل ولتاژ پایدار و عملیات مداوم است، استفاده می‌شود.
Q1: مزیت اصلی ترانسفورماتور غوطه ور در روغن چیست؟
A: عملکرد خنک کننده بهتر، ظرفیت اضافه بار بیشتر و عمر طولانی تر را در مقایسه با بسیاری از جایگزین های نوع خشک ارائه می دهد.
Q2: آیا ترانسفورماتور غوطه ور در روغن 11KV برای استفاده در فضای باز مناسب است؟
A: بله، برای هر دو پست داخلی و خارجی با حفاظت نصب مناسب طراحی شده است.
Q3: روغن هر چند وقت یکبار نیاز به تعویض دارد؟
پاسخ: در شرایط عملیاتی عادی، روغن ترانسفورماتور می تواند سال ها دوام بیاورد، اما آزمایش دوره ای به جای تعویض مکرر توصیه می شود.
Q4: چه چیزی این مدل را نسبت به ترانسفورماتورهای قدیمی کارآمدتر می کند؟
پاسخ: طراحی S11 تلفات بدون بار را کاهش می دهد و راندمان انرژی را در مقایسه با مدل های قدیمی سری S9 بهبود می بخشد.
Q5: آیا می تواند بارهای صنعتی سنگین را تحمل کند؟
پاسخ: بله، ترانسفورماتور برای کاربردهای صنعتی و کاربردی با بار بالا با مقاومت قوی در برابر اتصال کوتاه طراحی شده است.
